12英寸带轴承塑料充气轮结构设计

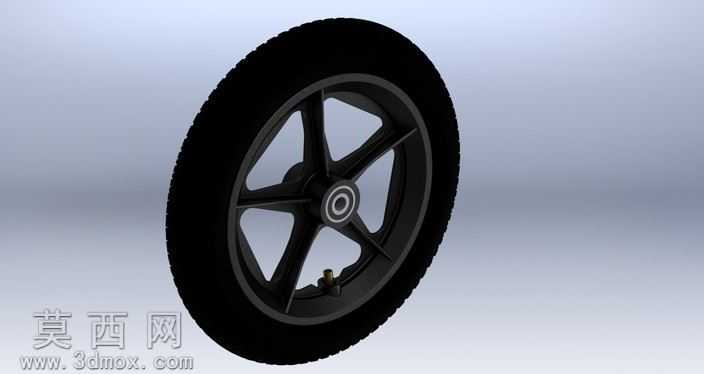

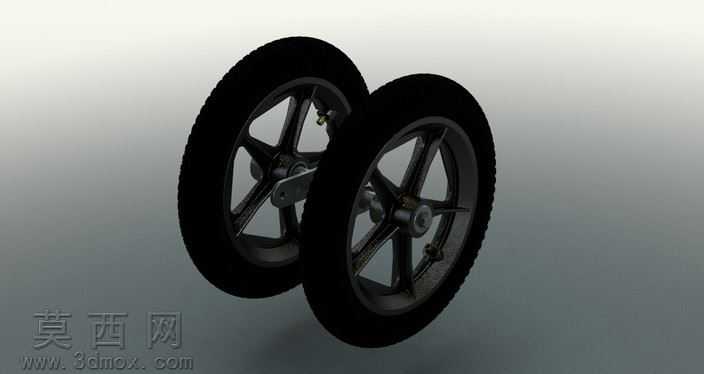

本作品为12英寸规格的充气式塑料轮三维建模设计，整体建模过程依托三维参数化设计软件完成，从核心功能需求出发拆解轮组的各组成结构，依次完成轮胎、轮毂、轮辐、轴承安装位、充气气门嘴的独立建模与整体装配。建模阶段首先确定轮体12毫米的轴承安装轴径基准，以该基准为中心绘制轮毂的回转截面，通过回转特征生成轮毂基体，再基于受力均匀性要求设计五辐式轮辐结构，每根轮辐采用渐变截面造型，从轮毂中心向外缘逐步拓宽，既保证轮辐的结构强度，又通过均匀的辐条分布分散轮体承载时的应力，避免局部应力集中导致的结构失效。轮胎部分采用实体建模还原充气橡胶轮胎的胎面纹理与胎侧弧度，通过装配约束将轮胎与轮毂外缘紧密贴合，还原真实充气轮的配合关系；气门嘴部分按照标准空气管的尺寸参数建模，精准定位在轮毂侧缘的安装孔位，还原充气结构的真实安装位置。材质与渲染阶段，为轮毂与轮辐部分赋予哑光硬质塑料材质，调整材质的粗糙度与反光参数还原工程塑料的质感，轮胎部分赋予黑色橡胶材质，添加细微的颗粒纹理提升真实感，轴承安装位赋予金属材质模拟球轴承的金属质感，整体渲染采用柔和的环境光，清晰展现轮体各部分的结构层次与材质差异。设计过程中重点考量轮体的实用性，塑料材质的轮体自重较轻，搭配内置的球轴承可有效降低转动阻力，标准规格的充气气门嘴适配通用充气设备，12英寸的轮径尺寸适配多数小型代步、承载设备的安装需求，整体结构无冗余设计，各部件的装配关系完全符合实际生产的装配逻辑，可直接用于后续的结构验证、样机试制参考，也可作为小型移动设备轮系选型的三维参考模型。
