16B规格双排链轮链条式联轴器结构

　　在轻工输送、食品加工、化工搅拌这类存在一定冲击载荷的传动场景里，轴系对中偏差的补偿能力往往是决定传动部件寿命的核心指标，区别于刚性凸缘联轴器对安装同轴度的严苛要求，链轮链条式联轴器靠双排滚子链条同时啮合两个同参数链轮的结构，能在径向、角向存在小幅偏差的工况下稳定传递扭矩，不需要在安装阶段反复打表调整轴系位置，能大幅缩短现场设备装配的调试周期。这款联轴器的核心传动副选用16B规格的标准滚子链条，配套的两个链轮齿数统一为20齿，链轮齿形按照GB/T1243标准的滚子链链轮齿廓参数设计，啮合过程中链条滚子与链轮齿槽的接触应力分布均匀，不会出现局部应力集中导致的齿面过早磨损，整套传动副的材料选用316不锈钢，能在有弱腐蚀介质、

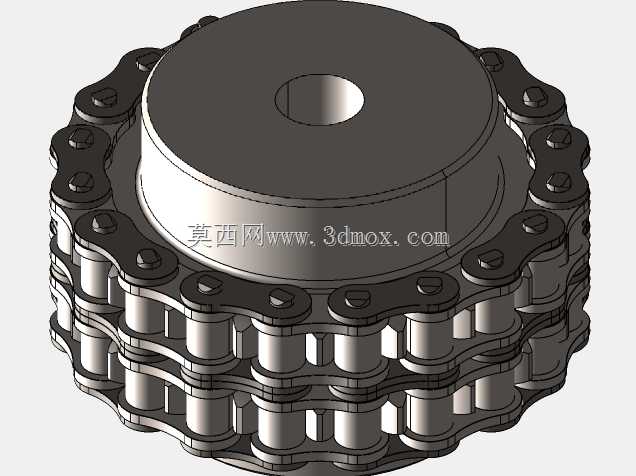

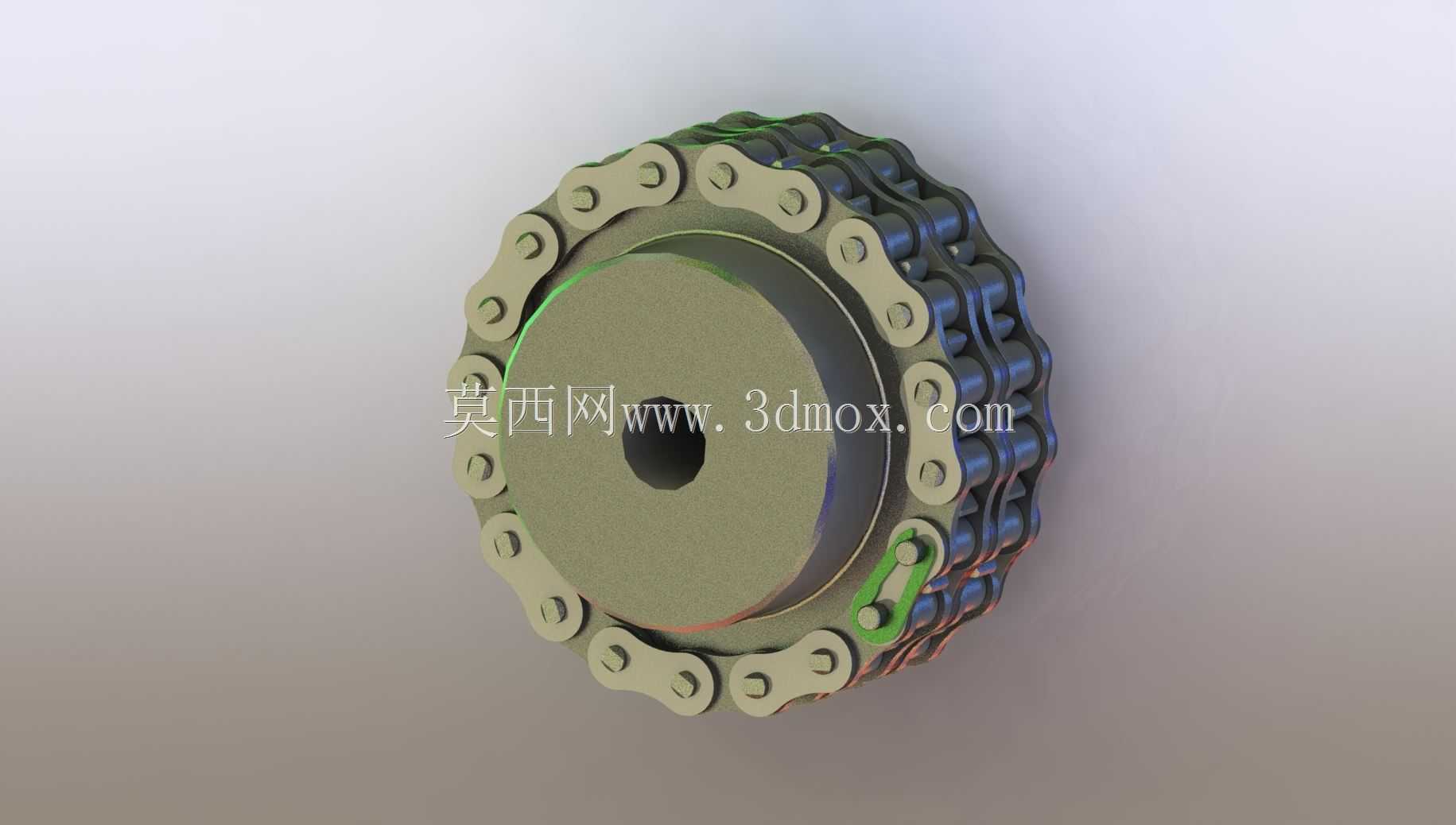

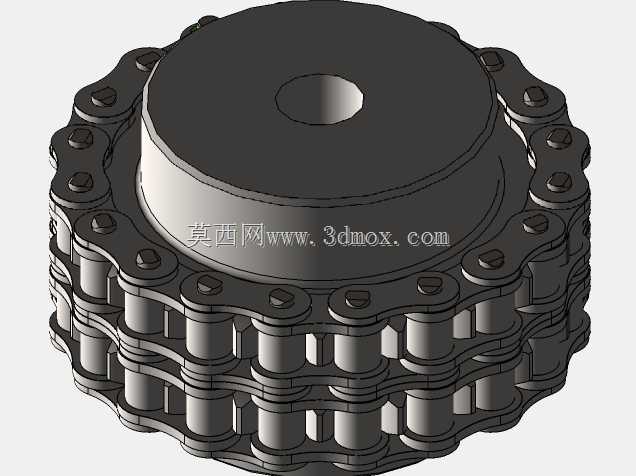

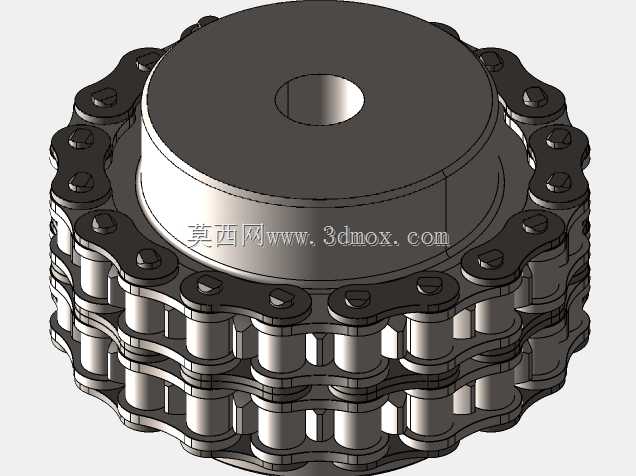

　　潮湿环境的生产场景下使用，不会像普通碳钢件那样出现锈蚀卡滞的问题，日常维护只需要定期在链条铰接位置涂抹适配的润滑脂即可，不需要频繁拆解更换易损件。从结构布局来看，两个链轮分别通过轴孔与两侧的传动轴配合，轴孔可根据实际安装需求加工成平键键槽、花键或者紧定螺钉锁紧的形式，链轮的轮毂端面做了倒角处理，方便装配时快速对准轴端导入，避免硬敲导致的轮毂变形；外套的双排链条将两个链轮完全包覆在啮合区间内，链条的链节铰接间隙天然预留了偏差补偿的活动量，当两侧轴系出现0.5度以内的角向偏差、或者1mm以内的径向偏移时，链条可以通过链节的微小转动自动适配位置偏差，不会在轴端产生额外的附加弯矩，能有效保护配套的轴承、电机输出轴不受偏载损伤。

　　从安装边界来看，这款联轴器的径向轮廓尺寸由20齿16B链轮的齿顶圆决定，轴向安装长度覆盖两个链轮的轮毂厚度加上链条的宽度尺寸，选型时只需要确认两侧传动轴的轴径、所需传递的额定扭矩、以及安装位置的径向预留空间即可，不需要额外加工复杂的定位止口；相比梅花弹性联轴器，它不存在弹性体老化失效的问题，相比膜片联轴器，它的抗冲击载荷能力更强，在中低速、有小幅振动的传动场景下适配性更广。在设计建模阶段，链轮的齿形生成需要严格匹配链条滚子的直径、节距参数，先通过渐开线方程生成齿廓曲线，再阵列得到完整的轮齿结构，链条部分按照实际链节的铰接关系做装配约束，每个链板、销轴、滚子都单独建模还原真实结构，能直接导入工程图模块生成加工图纸，

　　也可以导入运动仿真模块模拟实际传动过程中的啮合状态，验证不同偏差量下的运动干涉情况，给后续的实物加工、现场安装提供准确的参数参考。实际应用中，这类联轴器常被用在网带输送机的驱动轴与减速电机输出轴连接、小型搅拌设备的搅拌轴与动力轴连接、包装线的分度输送辊传动连接等场景，不需要额外加装防护罩也能稳定运行，316不锈钢的材质特性也让它能满足食品生产场景的卫生要求，不会因为锈蚀产生杂质污染生产物料。
