小型磁耦合气密水密传动联接结构

　　在小型实验反应装置、桌面级流体搅拌设备、微型药剂调配工位这类对密封有严苛要求的场景里，传统接触式联轴器的动密封结构始终存在泄漏隐患——哪怕是品质较好的骨架油封，在长期带压运行、接触腐蚀性介质的工况下，也会因为密封唇口磨损出现渗液、漏气问题，轻则破坏反应环境的纯度，重则导致整批次实验物料报废，甚至引发挥发性介质的安全风险。这款磁耦合传动结构正是针对这类小扭矩、高密封要求的传动场景设计，从根源上取消了贯穿安装壁面的动密封结构，依靠磁力场的非接触作用完成扭矩传递，实现驱动侧与负载侧的完全物理隔离。

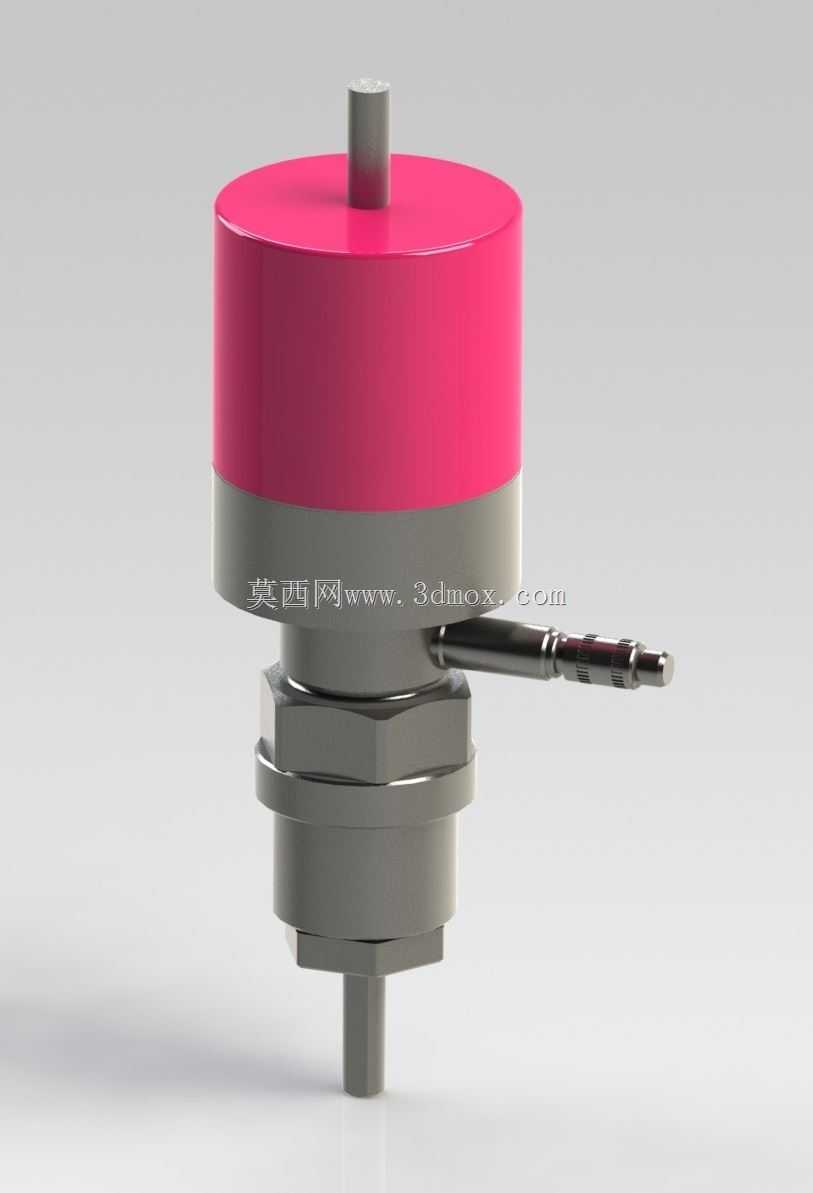

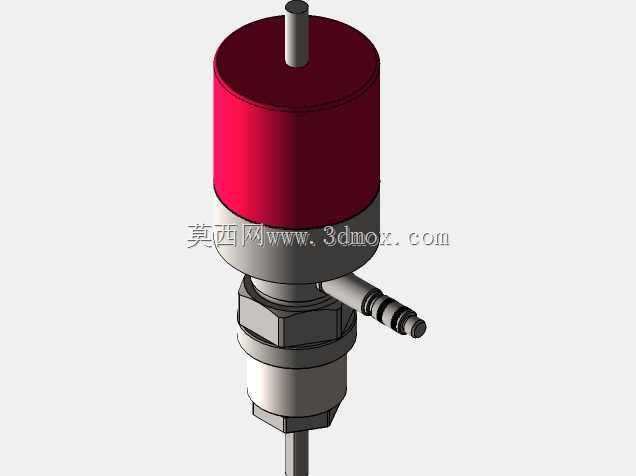

　　从结构布局来看，整个组件分为主动磁转子、隔离套、从动磁转子三个核心部分，上部的圆柱腔体为主动磁钢安装位，中心伸出的输入轴用来连接驱动端的微型电机或者调速输出轴，下部伸出的输出轴直接对接搅拌桨、微量泵转子这类负载，中间带外螺纹的安装段是整个组件的固定边界，配套的锁紧螺母可以将整个耦合器固定在设备腔体的壁板上，安装时只需要在壁板开对应尺寸的穿装孔，将隔离套与壁板的贴合面加装静密封垫圈即可，完全不需要在传动轴位置设置动密封件，从结构原理上杜绝了传动轴贯穿位置的泄漏通道。

　　设计过程中首先要匹配的是扭矩传递能力，针对小型搅拌设备的负载特性，磁钢的排布采用径向充磁的多极对位结构，主动侧与从动侧的磁钢极数一一对应，在隔离套允许的壁厚范围内，保证气隙磁场的传递效率足够带动常规粘度流体的搅拌负载，同时预留一定的扭矩裕量，避免搅拌过程中遇到流体粘度波动、少量固体颗粒沉积卡滞时出现磁钢滑极脱耦的问题。隔离套的材质选择上，针对不同的应用场景可以适配不同的非金属或者非导磁金属材料，普通水基介质场景可以采用高强度工程塑料，兼顾成本与密封可靠性；如果是带一定温度、弱腐蚀性的工况，可以选用304或者316L不锈钢薄壁加工，既不会隔断磁力线的传递，又能耐受介质的腐蚀与温度影响。

　　安装边界的尺寸设计充分考虑了小型设备的紧凑性要求，整个主体的圆柱外径控制在小尺寸区间，不会占用过多的设备安装空间，中间的螺纹安装段采用标准细牙螺纹，锁紧后可以通过调整螺纹旋入的深度，微调下部输出轴伸入腔体的长度，适配不同深度的小型反应容器。输入轴与输出轴都采用光轴配合顶丝锁紧的固定方式，不需要复杂的联轴器对接结构，现场安装时只需要将驱动轴与输入轴对齐，拧紧顶丝即可完成装配，后期维护时也可以快速拆解，清理附着在轴伸位置的介质残留。

　　实际运行过程中，非接触的传动结构不存在接触式联轴器的摩擦磨损问题，不需要定期补充润滑脂，也不会因为密封件磨损产生磨屑污染腔体内部的介质，特别适合对洁净度有要求的生物医药小试装置、食品级小型调配设备的传动场景。当负载端出现意外卡滞时，磁耦合结构会自动滑极脱耦，不会强行传递扭矩打坏驱动电机或者搅拌桨，相当于自带过载保护的特性，省去了额外加装过载保护离合器的成本与安装空间。

　　结构细节上，上部的磁钢封装结构采用完全包塑的处理方式，将主动侧磁钢完全封闭在壳体内部，避免外界环境的粉尘、水汽侵蚀磁钢，导致磁钢退磁或者锈蚀；下部的输出轴与从动磁转子的连接位置做了同轴度定位，保证高速运转时的跳动量控制在极小范围内，避免搅拌桨转动时出现甩动、碰擦容器壁的问题。侧向引出的结构是预留的温度或者状态检测位安装通道，不需要额外在设备壁面开孔加装检测元件，进一步减少了可能出现泄漏的点位。

　　在选型适配时，需要重点确认三个边界参数：一是安装壁面的厚度，要匹配中间螺纹段的有效旋合长度，保证锁紧螺母能够完全压紧静密封垫圈；二是驱动端的额定输出扭矩，不能超过磁耦合结构的最大传递扭矩，避免正常运行时出现滑极；三是腔体内部的工作压力与介质特性，对应选择合适材质的隔离套与密封垫圈，保证长期运行的密封可靠性。相较于传统的磁力密封结构，这款小型磁耦合结构没有复杂的冷却与润滑回路，整体结构紧凑，安装维护简单，非常适合小空间、小功率的密封传动场景，能够在保证完全气密、水密的前提下，稳定传递旋转扭矩，解决小型设备传动位置的密封痛点。
