小型气水密封磁耦合传动连接结构

　　在小型实验级搅拌设备、桌面级生化反应装置、微型流体混合设备的结构设计中，动力输入端与搅拌作业端的动密封问题一直是结构工程师需要重点攻克的难点——传统接触式密封圈在长期高速转动、接触腐蚀介质的工况下，很容易出现磨损老化、密封失效漏液的问题，不仅会造成待混合介质的污染，还可能导致腐蚀性流体渗入动力端烧毁驱动电机，而磁耦合结构的非接触传动特性，刚好能从原理上规避动密封的泄漏风险。这款磁耦合传动结构采用分体式磁力耦合设计，将主动磁转子与从动磁转子通过隔离套完全分隔，动力端的扭矩通过永磁体之间的磁场作用力隔空传递，整个作业腔与外界完全处于静密封状态，不需要在转动轴位置设置动密封结构，从根源上解决了小型搅拌设备的气密封、水密封需求。

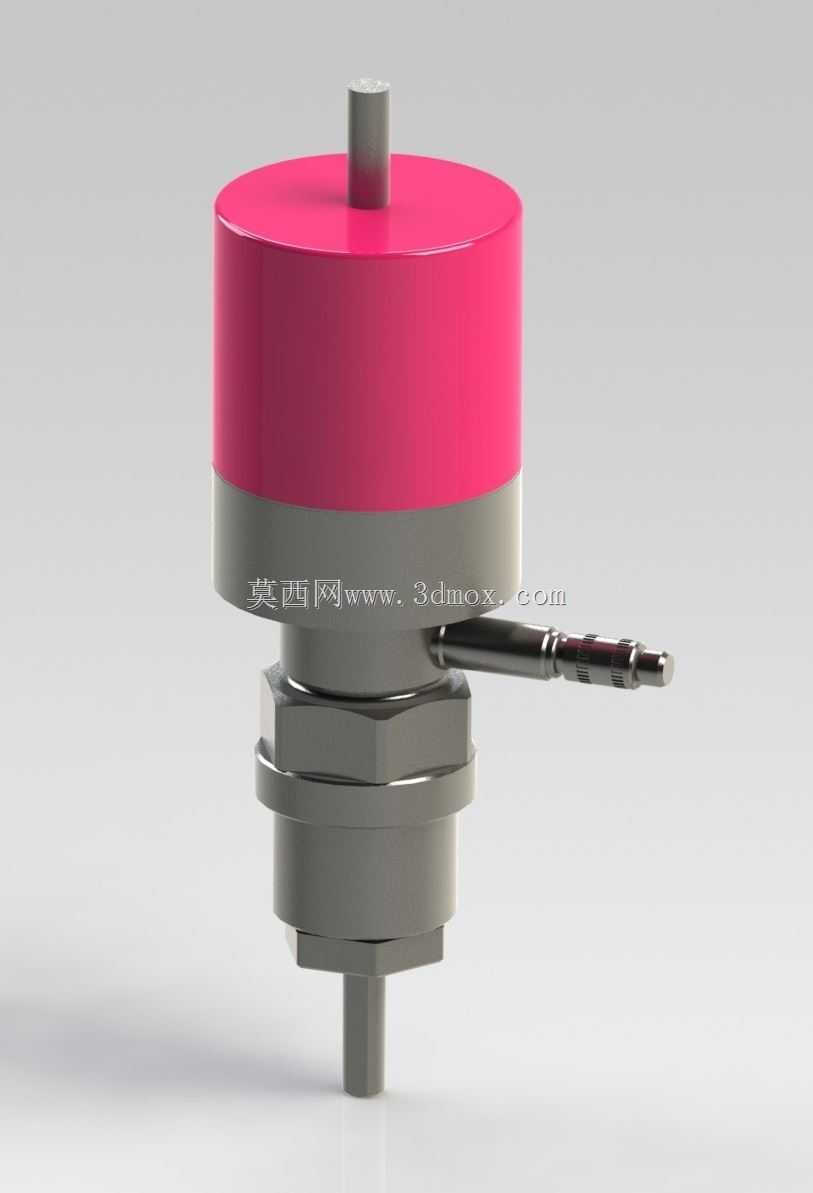

　　从结构布局来看，上部的圆柱腔体为内置从动磁钢的作业端连接腔，顶部伸出的短轴用于直接安装搅拌桨、小型搅拌叶轮等作业执行件，下部带外螺纹的柱体为安装固定段，可直接穿过设备腔体壁面的安装孔，通过配套的锁紧螺母实现整个耦合器在设备壁板上的固定，侧方伸出的轴段为动力输入端，可直接连接微型直流电机、小型减速电机的输出轴，不需要额外加装复杂的传动连接组件。设计过程中，磁钢的排布采用径向充磁的多极配对方案，主动端与从动端的磁钢极数完全对应，在保证足够传动扭矩的前提下，尽可能缩小整体径向尺寸，适配小型设备紧凑的安装空间；隔离套采用非导磁的耐腐材质制作，既不会干扰磁力线的传递路径，又能耐受常规生化实验、小型流体混合场景下的弱酸弱碱介质腐蚀，

　　不会因为长期接触介质出现锈蚀、穿透的问题。安装边界方面，整个耦合器的主体圆柱外径控制在极小尺寸范围内，安装固定段的螺纹规格适配小型设备常用的壁板开孔尺寸，不需要对设备腔体做大规模的结构改造就能直接替换原有接触式密封的传动结构；动力输入轴与作业输出轴的同轴度通过上下两端的滑动轴承做限位，保证传动过程中转子不会出现偏磨、扫膛的问题，侧置的动力输入方向也能适配小型设备动力侧装的布局需求，不需要将电机布置在搅拌腔体的正上方或正下方，进一步压缩设备整体的占用空间。实际应用中，这类小型磁耦合结构除了用于桌面级搅拌设备，还可以用在微型真空反应装置、小型密封水循环系统、便携级水质检测搅拌设备上，只要是需要将转动动力传入密封腔体、

　　同时不允许出现介质泄漏或外界气体渗入的场景，都能通过这类非接触磁耦合结构实现动力传递，相比传统的机械密封、填料密封结构，它没有易损的接触密封件，长期运行不需要频繁更换密封圈，维护成本更低，传动过程中没有接触摩擦带来的阻力损耗，运行噪音也更小，对于负载不大的小型传动场景适配性极强。建模过程中，需要重点保证主动磁钢与从动磁钢的轴向对位精度，磁钢安装槽的尺寸公差要控制在合理范围内，避免磁钢安装后出现错位导致传动扭矩下降；隔离套的壁厚要在满足结构强度的前提下尽可能做薄，减少磁力线穿过隔离套时的扭矩损耗，固定段的螺纹与主体腔体的同轴度也要做公差约束，保证安装后输入轴与输出轴的同轴度偏差在允许范围内，避免转动过程中出现卡顿、磁钢吸附错位的问题。
