20毫米胶接式PVC软管接头结构设计

　　在民用给排水、小型化工流体输送、园林灌溉、设备冷却循环管路等场景中，软管与硬管的过渡连接一直是管路布设里的常见需求，这类接头的可靠性直接决定管路系统的漏液风险、维护周期与运行稳定性。这款适配20毫米通径的胶接式软管接头，就是针对低压流体输送场景下PVC、ABS硬管与柔性软管的对接需求设计的，整体采用等通径结构，没有做缩径处理，能最大程度降低流体经过接头时的局部阻力损失，避免管路在接头位置出现流速骤变、杂质沉积的问题，尤其适合输送清水、低浓度弱酸弱碱溶液、压缩空气等常规介质。

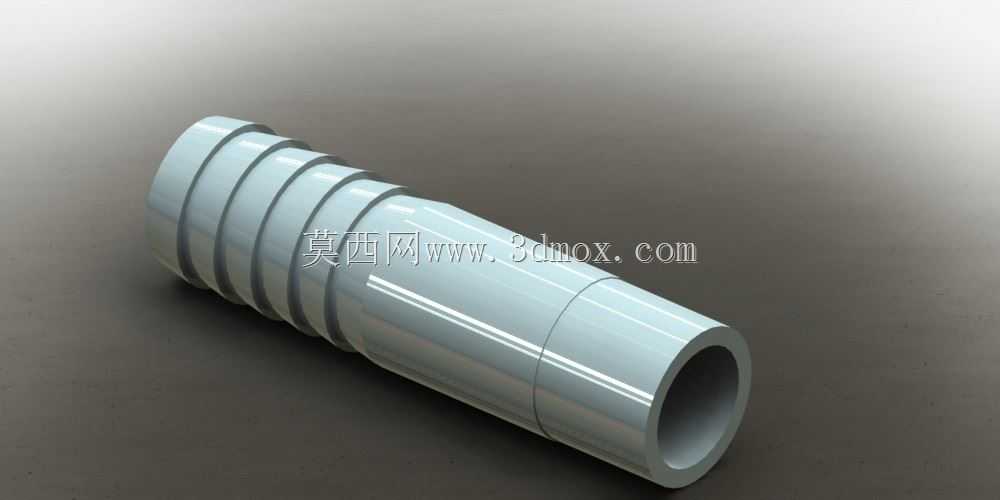

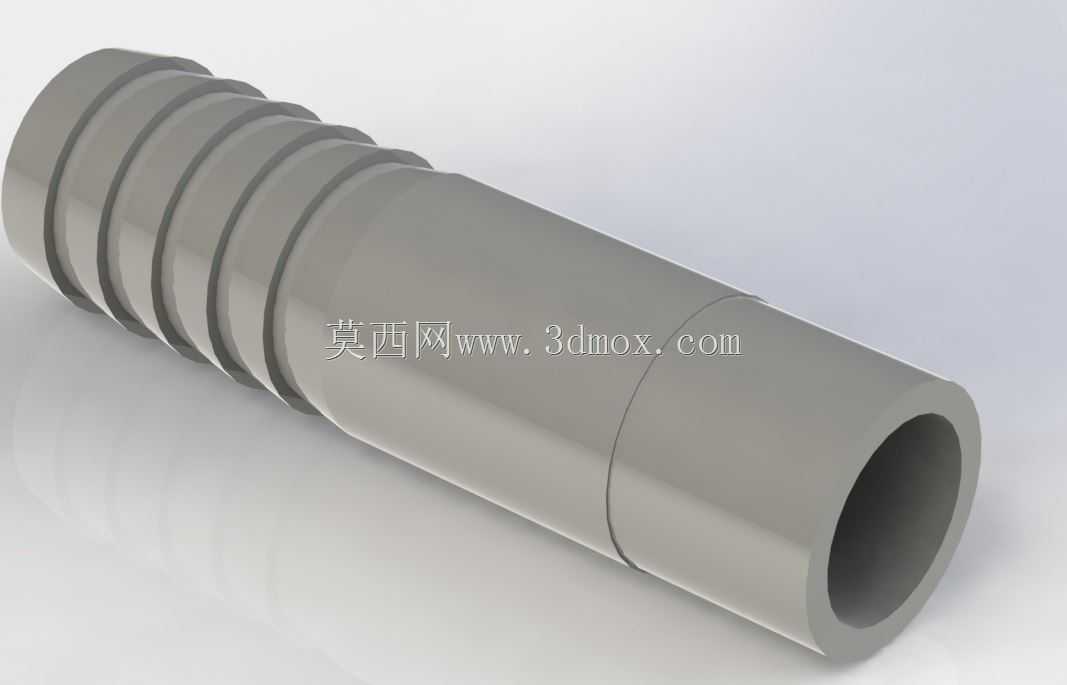

　　从结构设计逻辑来看，接头整体分为两个功能段，一端是用于和柔性软管连接的竹节式倒刺段，另一端是用于和硬管胶接的承插段。倒刺段做了多道环形凸棱设计，每道凸棱的边缘都做了小角度倒角，既方便软管安装时顺利套入，又能在软管套入后形成多道密封咬合结构，配合喉箍锁紧时，凸棱会嵌入软管内壁形成多道密封防线，避免管路带压运行时软管脱落、出现渗漏。倒刺段的凸棱间距经过优化，不会因为间距过小导致软管套入时被凸棱切割损伤，也不会因为间距过大导致咬合密封不足，常规壁厚2-3毫米的PVC软管、橡胶软管都能适配。胶接承插段的外径和对应规格的硬管内径做了公差匹配，承插段外壁预留了均匀的胶层容纳间隙，涂覆专用胶粘剂后插入硬管，胶粘剂会在间隙内均匀填充固化，形成牢固的粘接密封，承插段的端部做了15度的导入倒角，安装时不需要额外修磨就能顺利插入硬管，降低现场安装的操作难度。

　　接头整体采用渐变过渡结构，两个功能段之间没有直角台阶，内壁全程做光滑圆弧过渡，避免流体在接头内部形成湍流，减少流体输送过程中的压力损失，也能避免介质中的纤维、固体小颗粒在台阶位置沉积堵塞。外形尺寸上，接头总长度控制在适配安装操作的合理范围，不会因为长度过大占用过多管路安装空间，也不会因为长度过短导致胶接长度不足、软管套接深度不够影响连接强度。安装边界方面，胶接承插段的插接深度符合常规管路安装规范，套接后不需要额外做支撑加固，只要按照胶粘剂的固化要求静置待固化完成即可承压使用；倒刺段的套接深度覆盖全部凸棱区域，锁紧喉箍时建议在两道凸棱之间的槽位布置喉箍，避免喉箍滑脱出凸棱区域，保证锁紧力均匀作用在接头与软管的接触面上。

　　材质选择上适配PVC或ABS加工，这两种材料都具备较好的耐腐蚀性、力学强度与加工便利性，PVC材质成本更低，适合常规给排水、灌溉场景使用，ABS材质的抗冲击性能更好，适合存在轻微振动、环境温度偏低的设备配套管路场景。两种材质的接头都可以和同材质的硬管实现良好的胶接效果，不需要额外的转接头件，能有效降低管路布设的配件成本。在实际选型使用时，需要注意匹配管路的工作压力，这类胶接加倒刺锁紧的接头适合0.6MPa以下的低压管路场景，不适合高压输送、高温介质输送的场景；安装前需要把硬管内壁、软管内壁的油污、毛刺清理干净，避免影响粘接效果与密封性能，胶接完成后需要等待胶粘剂完全固化再进行通水试压，不要刚粘接完成就带压运行，避免出现粘接层脱落渗漏的问题。

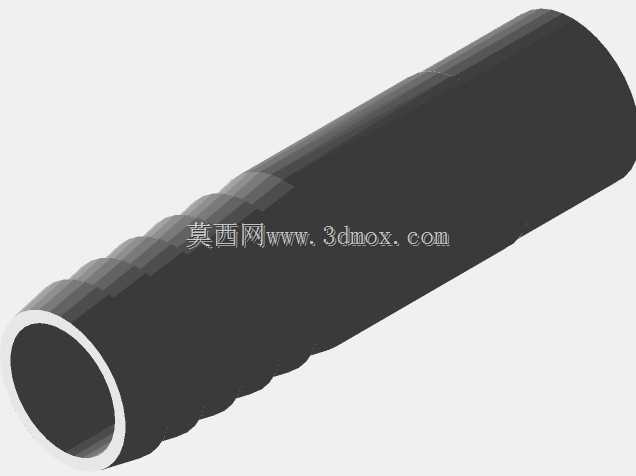

　　从三维建模的角度来看，这类接头的建模过程需要重点关注各段的同轴度公差，要是两个功能段不同轴，安装后会出现管路别劲的问题，长期运行容易在接头位置出现应力集中导致开裂；倒刺凸棱的圆角、承插段的导入倒角都需要按照实际加工要求做出来，不能直接做直角边，不然生产出来的零件会存在锐边，安装时容易割伤操作人员、划伤软管内壁，也会影响装配的顺畅度。内壁的光滑过渡是建模时容易忽略的点，很多新手建模时会直接把两段不同内径的结构做直角拼接，实际生产出来的接头会在内部形成台阶，影响流体输送效率，也容易积攒杂质，所以建模时需要用放样或者圆角过渡的方式把内壁衔接处做顺滑，保证流道的连续性。
