便携电动式绳索缠绕收纳作业装置

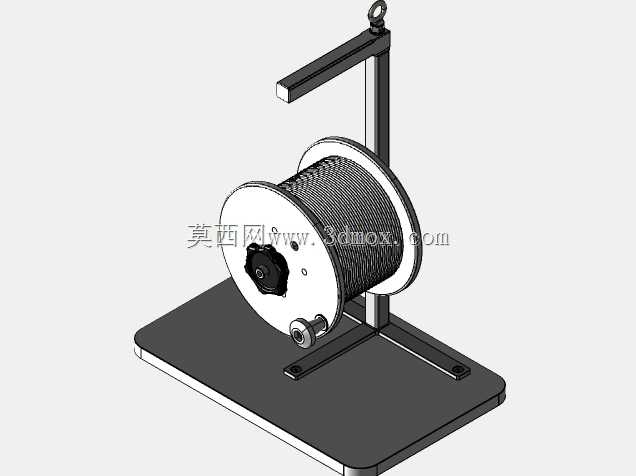

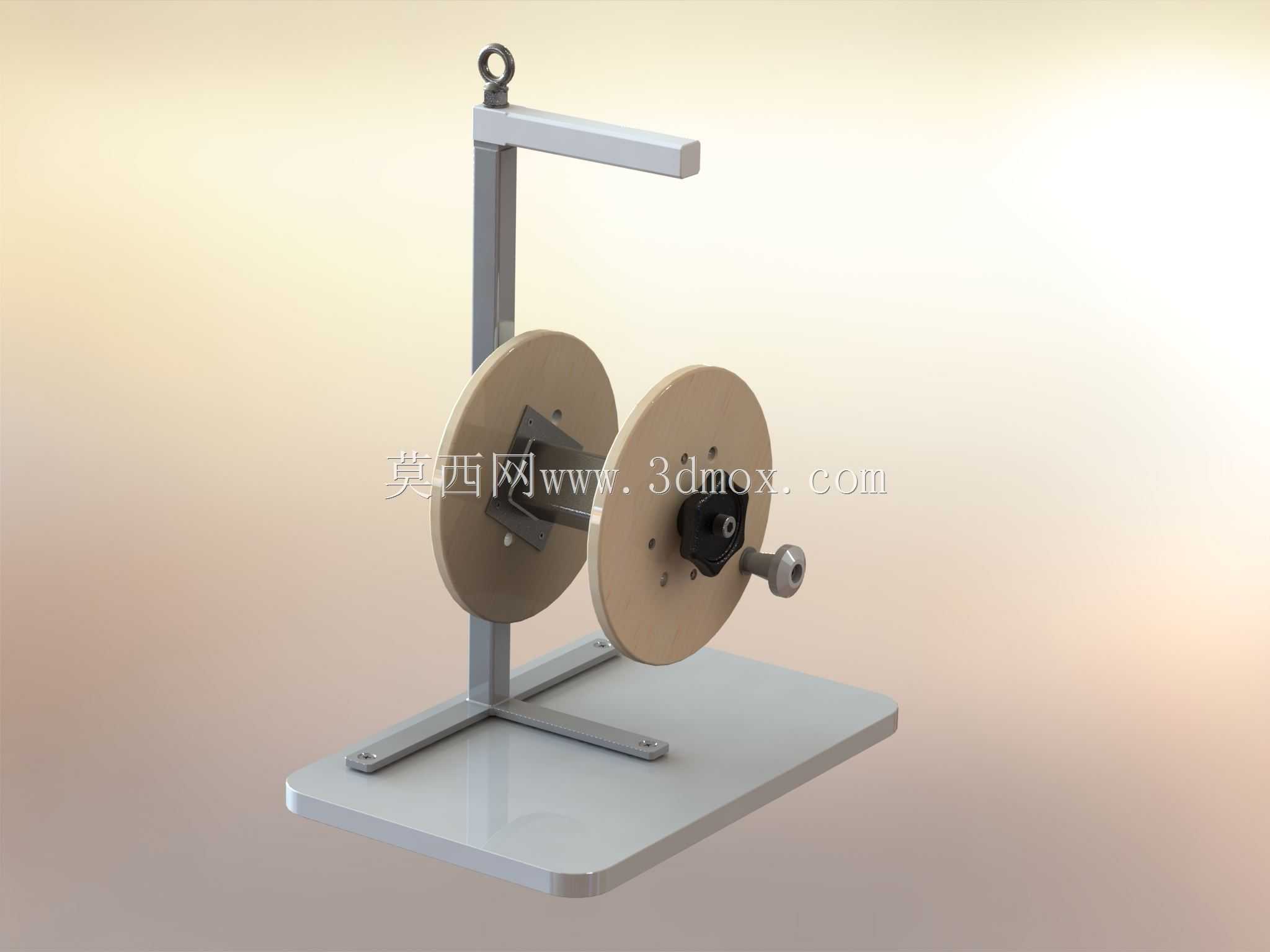

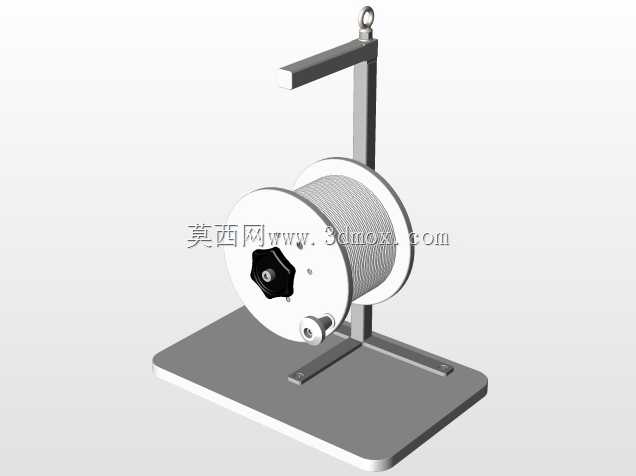

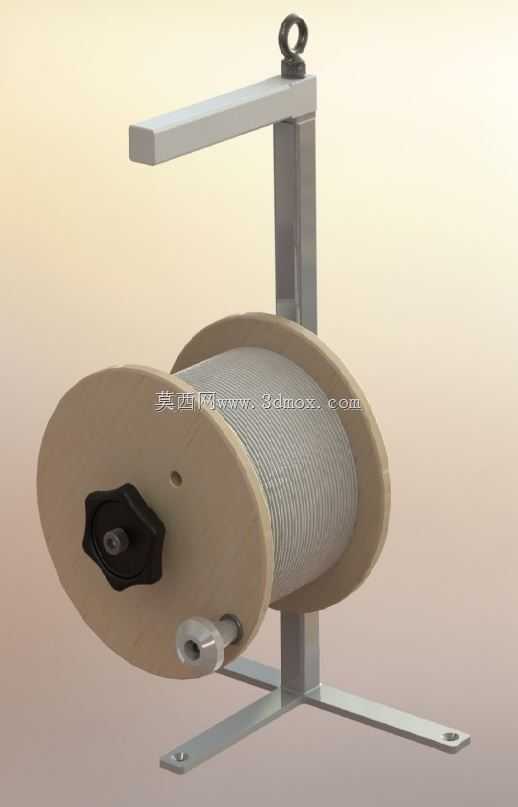

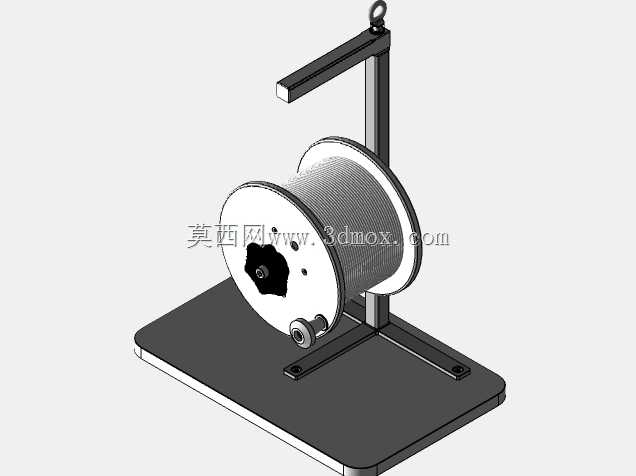

　　这套绳索缠绕收纳装置，最初是为户外场地划线作业的绳索布设需求开发的，核心解决长距离尼龙绳收纳时缠绕混乱、人工盘绳效率低的问题，适配120米长度规格的尼龙绳收纳与放线作业，在足球场场地标线、临时施工区域围挡、户外勘探线路布设这类需要频繁收放长绳索的场景中，能大幅降低人工整理绳索的劳动强度。装置整体采用分体组合式结构，核心由线轴支撑立架、底部安装底座、电动驱动适配结构三个部分组成，支撑立架采用单立柱悬臂设计，立柱垂直固定在方形金属底座上，悬臂从立柱上部水平伸出，端部设置吊环结构，既可以在作业时将装置整体悬挂在固定点位使用，也能通过底座的四个安装孔位，用螺栓将装置固定在工作台、作业车货厢等平面载体上，适配不同作业场景的安装需求。线轴部分采用两端带限位挡边的工字型结构，挡边直径大于绳卷满载时的外径，避免绳索在缠绕过程中从线轴侧边脱出，线轴中心的传动轴一端设计有与充电式手电钻夹头匹配的夹持段，不需要额外配置专用驱动电机，直接用施工现场常用的充电手电钻作为动力源，就能带动线轴旋转完成绳索的缠绕收纳作业，这种设计大幅降低了装置本身的制造成本与重量，整套装置不含手电钻的总重量控制在3千克以内，单人即可单手携带转场。底座采用平板式结构，四个角设置的长圆形安装孔可以适配不同间距的固定螺栓，即使在没有螺栓固定的临时作业场景，也可以通过在底座上压装配重块的方式保证装置作业时的稳定性，避免缠绕绳索过程中装置被拖拽移位。支撑立架的悬臂高度经过精准核算，

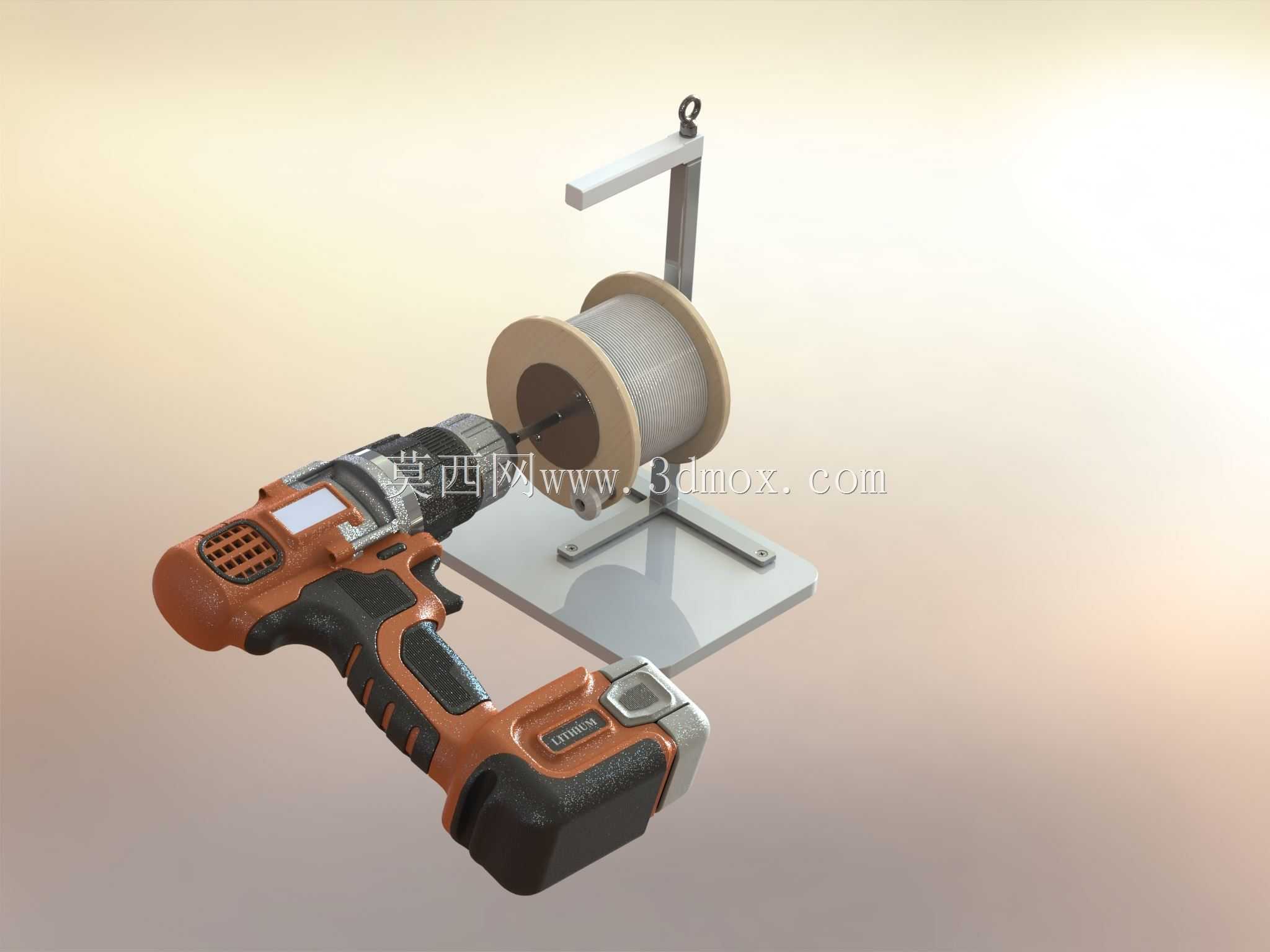

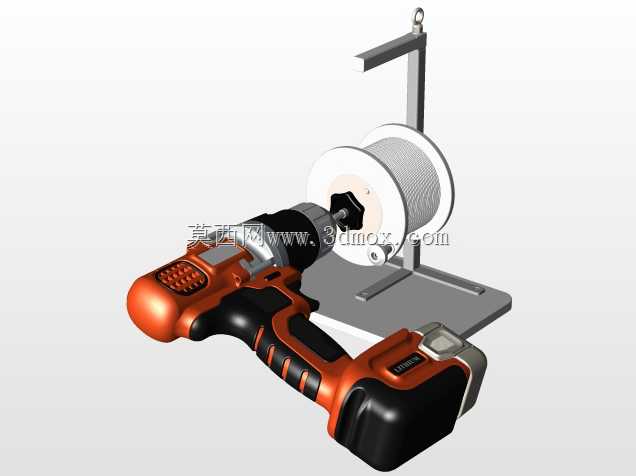

　　满载状态下的绳卷底部距离底座平面留有15毫米的间隙，既不会因为间隙过小导致绳卷与底座摩擦增加旋转阻力，也不会因为悬臂过高导致装置整体重心上移，降低放置时的稳定性。线轴的旋转支撑部位采用光滑的金属轴套配合，没有额外加装轴承，依靠轴与套之间的间隙配合保证旋转顺畅，这种设计更适合户外多尘的作业环境，不会因为沙尘进入轴承导致卡滞，日常维护只需要定期在轴面涂抹少量润滑脂即可。在实际作业过程中，使用时先将空线轴套在支撑轴上，把绳索的端头固定在线轴的预留卡槽内，将手电钻夹头夹紧线轴端部的夹持段，扣动电钻开关控制线轴的旋转速度，就能匀速将散落的绳索整齐缠绕在线轴上，缠绕过程中只需要人工轻微调整绳索的排布位置，就能让绳索每层都排列紧密，

　　不会出现交叉压绳的情况，后续放线时也不会出现绳索打结、卡滞的问题。装置的吊环结构除了悬挂功能外，还可以在放线时作为绳索的导向点位，让绳索从吊环位置引出，避免放线过程中绳索与立架、线轴边缘发生摩擦磨损，延长尼龙绳的使用寿命。整套装置的所有结构件都采用普通碳钢材质加工，表面做喷塑防锈处理，能够适应户外雨天、扬尘等复杂作业环境，不会因为短时间的淋雨或者落尘影响正常使用。和传统的人工盘绳方式相比，这套装置的绳索收纳效率能提升6倍以上，缠绕120米尼龙绳只需要不到2分钟就能完成，而且缠绕完成的绳卷整齐紧实，存放时占用空间更小，也不会因为绳索缠绕混乱导致下次使用时需要花费大量时间梳理绳结。在设计过程中特意没有集成专用的驱动部件，

　　就是考虑到户外作业人员通常都会随身携带充电手电钻，共用动力源的设计既减少了装置的配件数量，也避免了专用电机长期闲置出现电池亏电、电路故障的问题，作业时只需要携带支架和线轴，搭配日常使用的手电钻就能完成作业，大幅提升了装置的实用性。线轴的夹持段采用标准的六角结构，和市面上绝大多数充电手电钻、电动起子的夹头都能适配，不需要额外制作转换接头，即使夹头出现磨损，也能快速更换通用的夹持配件，不需要专门定制非标零件。底座的尺寸设计为200毫米见方，放置在地面时支撑范围足够，即使缠绕过程中绳索拉力出现波动，装置也不会出现侧翻的情况，悬臂伸出长度设置为120毫米，刚好适配宽度100毫米的标准绳卷，两侧各留10毫米的余量，方便绳卷的取放，不会因为尺寸公差导致绳卷卡滞在悬臂上。
