油浸式2MVA电力变压器结构设计

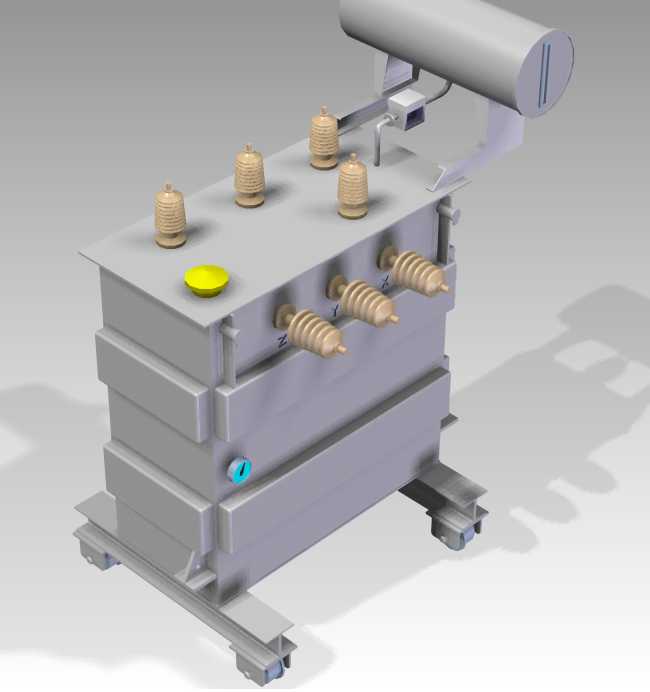

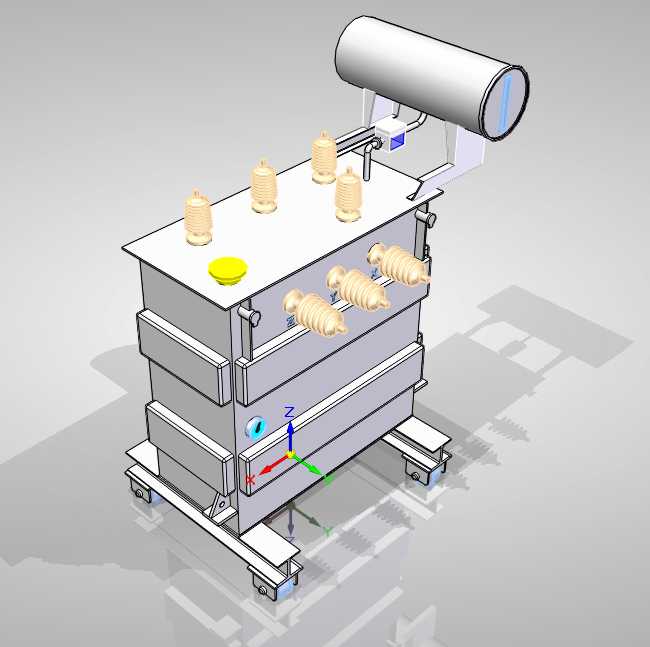

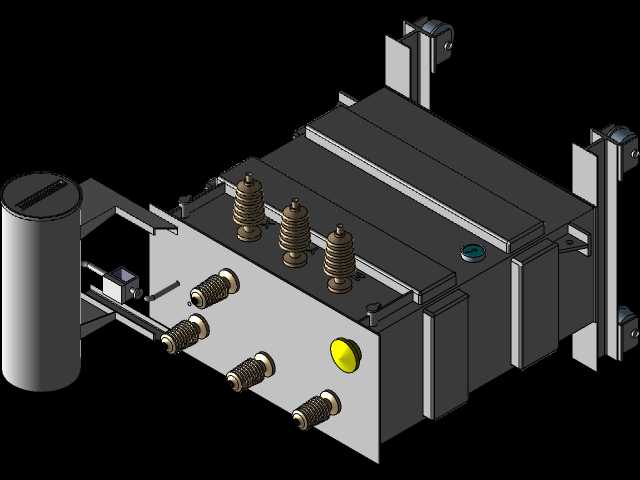

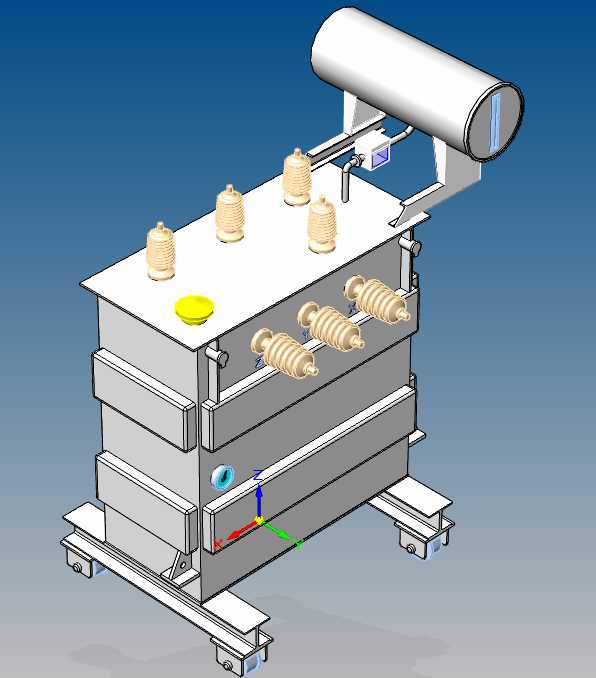

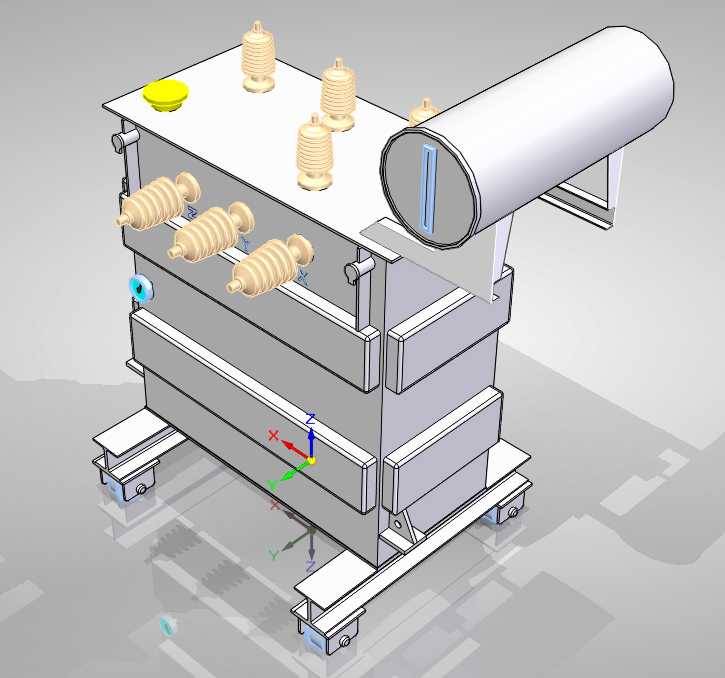

该设备主要应用于城乡配电网、工矿企业集中供电、工业园区电能转换场景，承担10kV及以上电压等级的电能电压变换、电能分配与传输核心功能，可将高压输电线路输送的高电压转换为适配终端用电设备的额定电压，为区域内生产、生活用电提供稳定的电能支撑，是输配电网络中不可或缺的核心电力设备。设备整体采用户外油浸式结构设计，顶部卧式布置的圆柱形储油柜可容纳变压器油因温度变化产生的体积膨胀量，始终保持油箱内部充满绝缘油，同时减少绝缘油与空气的接触面积，降低油质氧化、受潮的概率，保障设备长期运行的绝缘性能。油箱顶部布置的多组高低压绝缘套管，分别承担高压侧进线、低压侧出线的绝缘支撑与电流导通作用，套管采用伞裙结构设计，可在户外雨雪、凝露环境下保证足够的爬电距离，避免发生沿面放电故障。油箱侧面分层布置的散热结构，可通过变压器油的自然对流循环，将铁芯、绕组运行过程中产生的损耗热量快速散发到外界空气中，避免设备内部温度过高导致绝缘老化加速，保障设备在额定负载下的长期稳定运行。设备底部采用带滚轮的安装底座设计，既可以满足设备安装就位时的短距离移位需求，也可通过底座上的固定孔位完成与安装基础的刚性连接，预留的安装边界可适配常规户外变电台区、厂区配电房的基础尺寸要求，无需额外定制特殊安装基座。整体设计过程中充分考虑户外运行的环境适应性，所有外露金属部件均做防腐处理，结构布局兼顾检修操作空间，高低压接线端预留足够的安全操作距离，油箱本体的密封结构可有效阻挡雨水、粉尘进入设备内部，保障设备在复杂户外环境下的运行可靠性，结构尺寸匹配常规2MVA容量变压器的运输、安装限值，可满足公路运输的尺寸要求，无需进行拆解运输即可直接运抵安装现场完成装配。
