工业级蓝宝石长晶生产用晶体生长炉

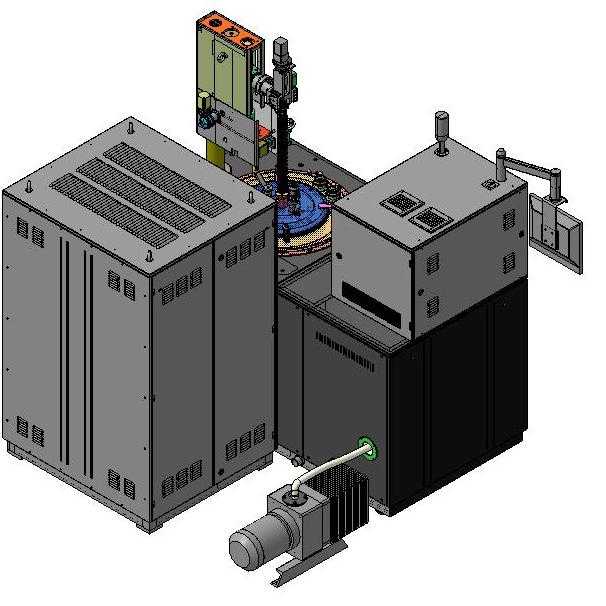

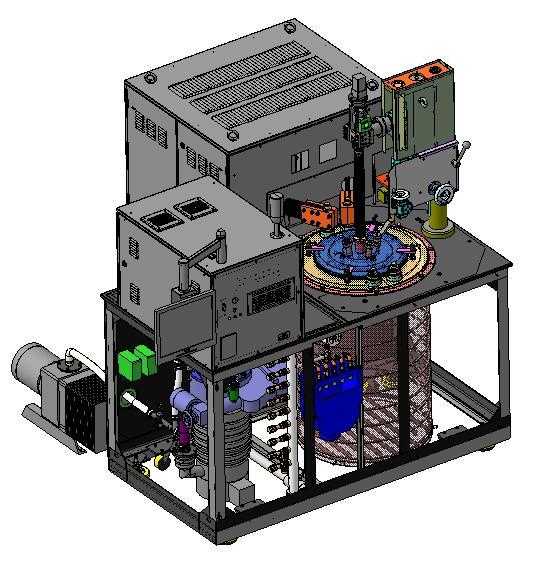

这款蓝宝石晶体炉主要面向人工蓝宝石晶体工业化量产场景，是半导体衬底材料、光学窗口材料制备环节的核心热工装备，可在高真空、惰性气体保护的密闭环境下完成蓝宝石原料的熔融、控温生长、退火冷却全流程作业，适配泡生法、提拉法等主流蓝宝石长晶工艺，能够稳定生长大尺寸、低缺陷密度的蓝宝石晶锭，产出的晶坯可进一步加工为LED衬底片、消费电子蓝宝石盖板、航天光学窗口、高压观测窗等核心部件，覆盖半导体制造、消费电子加工、光学器件生产、高端装备制造多个下游领域。设备整体采用分体模块化布局设计，核心长晶腔体位于设备中部，外围集成真空获取模块、温控功率模块、运动提拉模块、操作控制单元四大功能区块，各模块通过标准化接口与主腔体连接，既便于生产现场的组装调试，也能降低后期运维的拆装难度。真空获取模块外置独立的真空泵组与管路组件，可快速将腔体内抽至高真空状态，配合气路控制单元实现腔体内惰性气体压力的精准调控，避免原料高温下出现氧化、杂质污染问题；温控功率模块采用分层柜体结构，内置多组独立控温的功率单元，可根据长晶不同阶段的温度曲线需求，对腔体不同温区进行独立加热控制，保证腔体内轴向、径向温度梯度符合晶体生长的工艺要求，减少晶体生长过程中因温场不均产生的位错、开裂等缺陷；运动提拉模块集成高精度升降、旋转机构，可带动籽晶杆按照预设参数完成精准的旋转、升降动作，运动重复定位精度可满足大尺寸蓝宝石晶体的生长控制要求，保证晶锭生长的直径一致性与结晶完整性；操作控制单元采用悬臂式操作站设计，可根据操作人员的站位灵活调整操作面板的位置与角度，面板集成参数显示、工艺设置、异常报警功能，操作人员可实时监控腔体内温度、真空度、提拉速度、旋转速率等核心工艺参数，也可快速调取预设长晶工艺配方完成生产切换。设备整体布局充分考虑工业现场的安装边界需求，各柜体底部预留标准安装固定点位，外置管路、线缆接口均设置在设备侧方下部区域，可对接车间标准的水、电、气供给接口，设备周边预留足够的运维操作空间，既满足洁净生产车间的布局规范，也适配常规工业厂房的设备安装条件，无需对现场基础设施做大规模改造即可完成部署。设备外壳采用密封式钣金柜体结构，表面做耐高温防腐喷涂处理，柜体上设置分区散热通风格栅，既可以阻隔内部热量向外扩散，避免车间环境温度出现大幅波动，也能保证内部电气元件的散热需求，提升设备长时间连续运行的稳定性。
