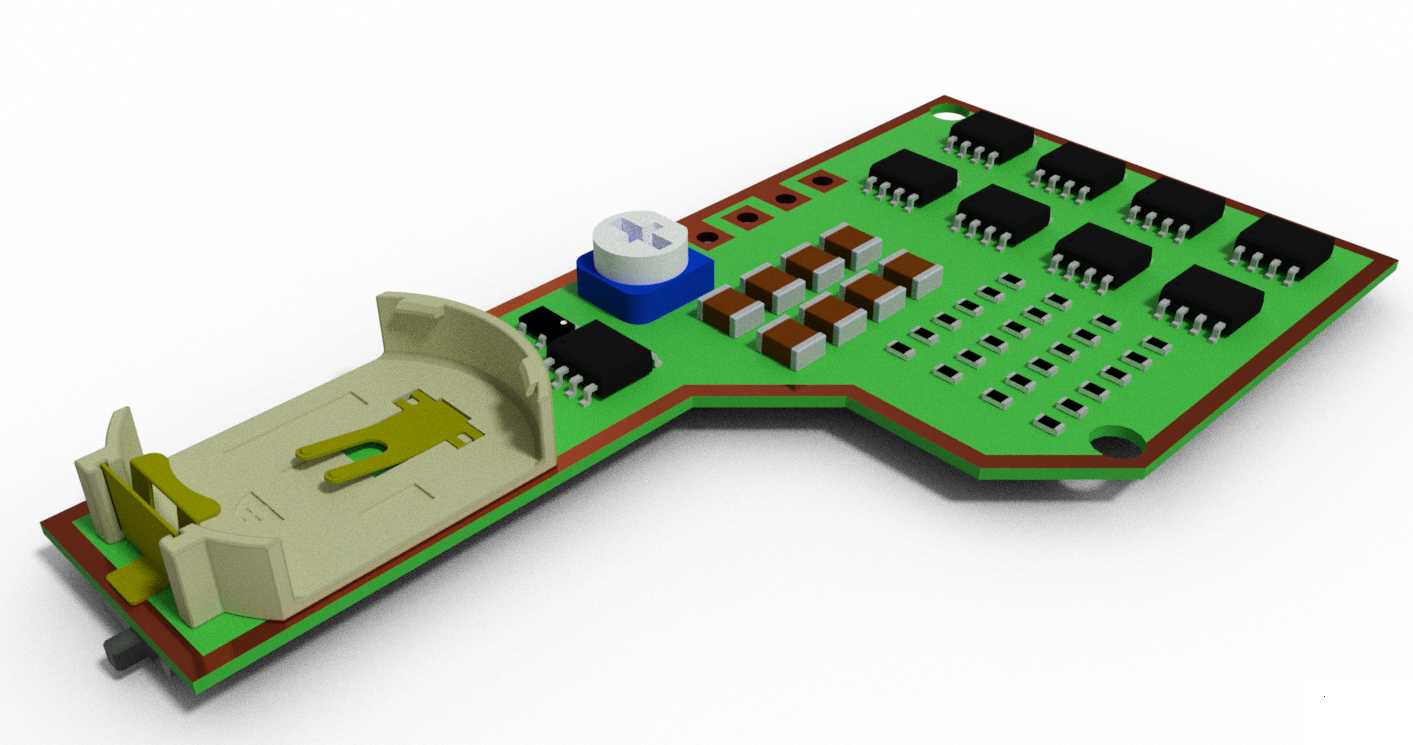

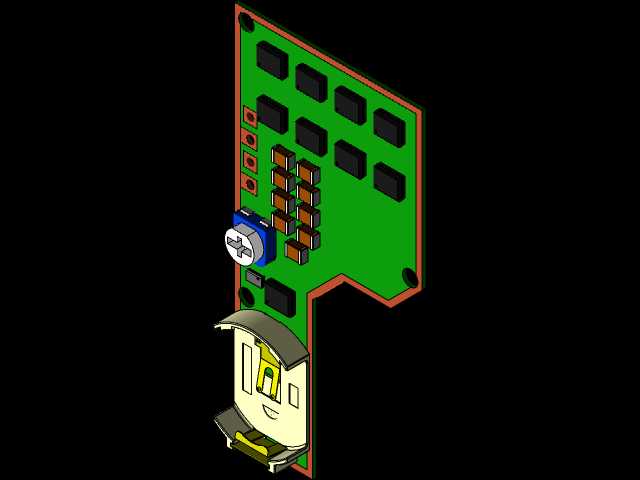

带纽扣电池座的集成功能印刷电路板

这款集成式印刷电路板模组，主要面向小型低功耗便携电子设备、嵌入式传感节点、小型手持检测终端这类应用场景，作为设备的核心信号处理与供电承载载体使用，能够在紧凑的设备内部空间内完成元件集成、信号连通、供电接驳的核心功能，替代传统飞线连接与分散式元件排布方案，大幅缩小设备内部的电路占用空间，提升整体装配效率与运行可靠性。从功能特性来看，板载集成了多颗贴片处理芯片、贴片电阻电容阵列，同时在板端直接集成了纽扣电池安装座，无需额外外接电池引线即可完成后备供电或主供电接驳，板端预留的定位孔可直接完成与设备壳体的固定安装，边缘的接插结构能够直接与设备主端接口对接，省去额外接线工序，适配小批量快速装配的生产需求。在设计思路上，整体采用异形板型布局，完全贴合设备内部的异形安装腔体轮廓，将高度较高的电池座区域设置在板体一端，低矮贴片元件集中排布在板体主体区域，既规避了设备内部的结构干涉位，又充分利用了腔体内的剩余空间，元件排布遵循信号流向规则，功率元件与信号元件分区排布，减少信号串扰影响，板边做圆角处理避免装配时刮伤设备内部线材，定位孔位置匹配设备壳体的预装螺柱，无需额外制作转接支架即可完成固定。从安装边界来看，板体整体厚度控制在1.6mm常规PCB板厚范围，加上板载最高元件的总高度不超过12mm，电池座区域的外轮廓尺寸匹配常用CR2032纽扣电池的安装尺寸，接插端的金手指间距符合通用接插件标准，安装时仅需对准定位孔锁紧固定螺丝，将接插端推入对应接口即可完成装配，不需要额外调整元件位置，能够适配各类内部空间紧凑的小型电子设备的装配需求，在保证电路功能完整的前提下最大化压缩占用空间，提升设备内部的空间利用率。
