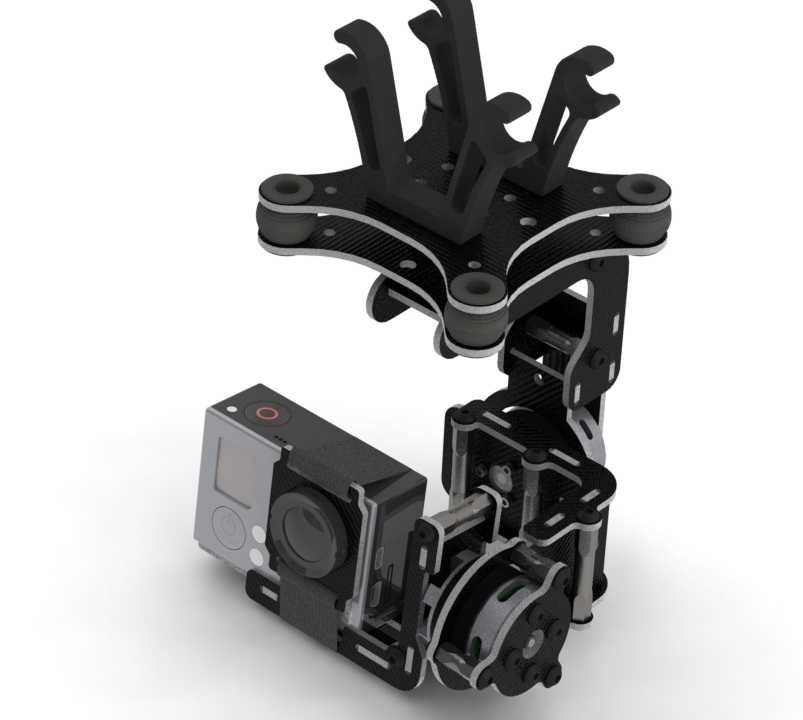

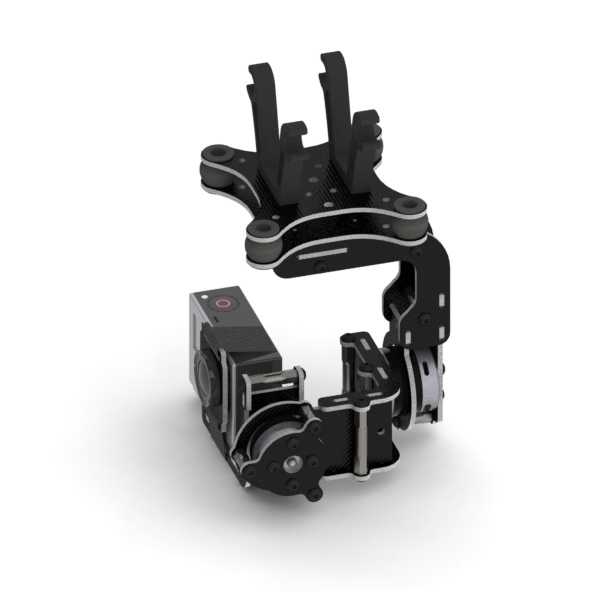

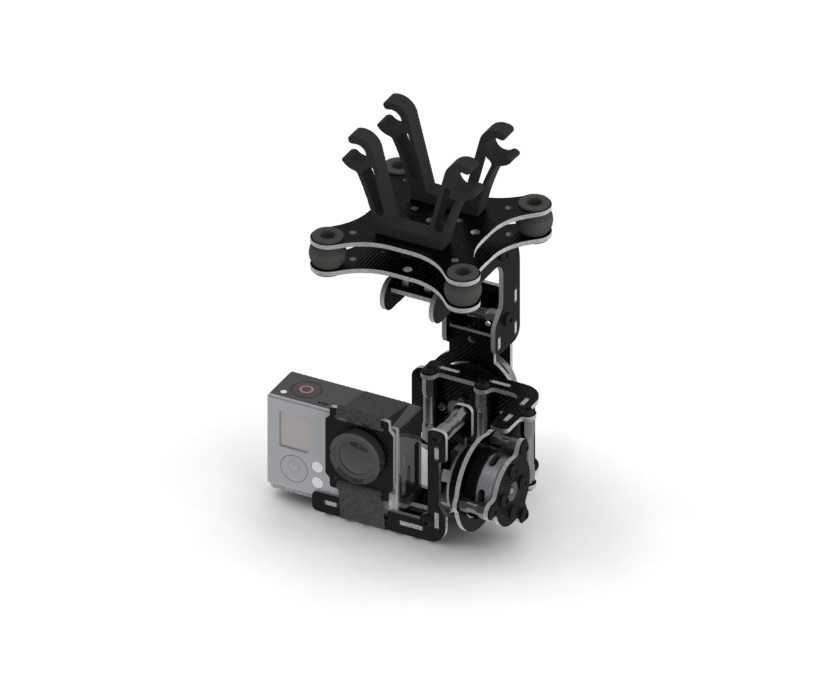

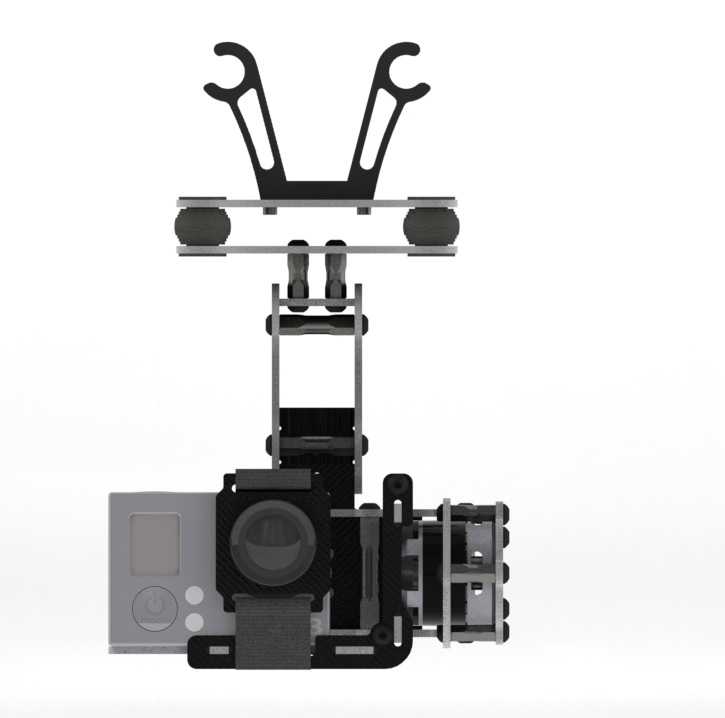

适配GoPro运动相机的航拍挂载万向节结构

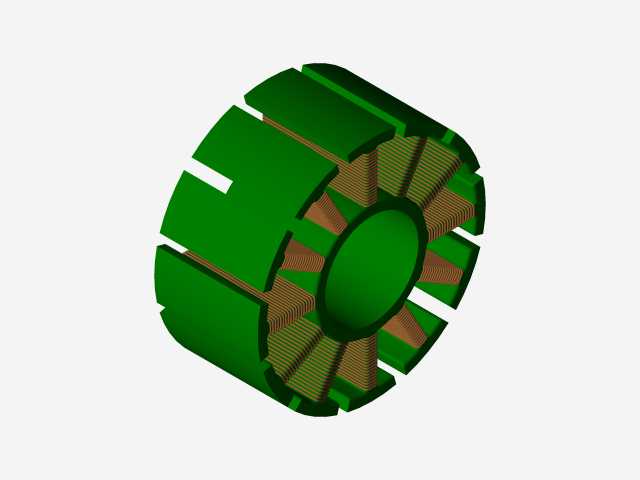

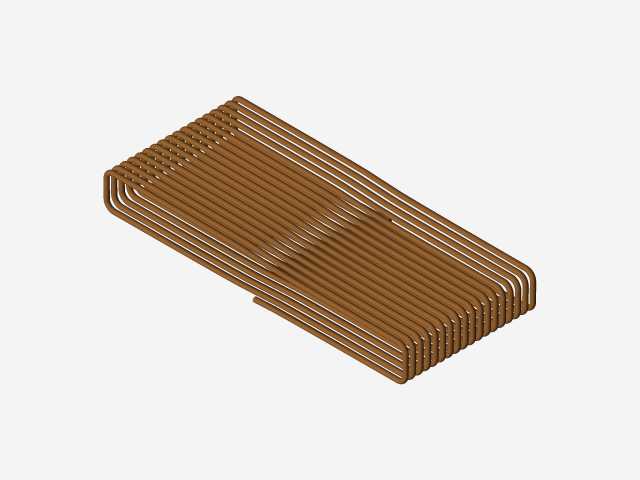

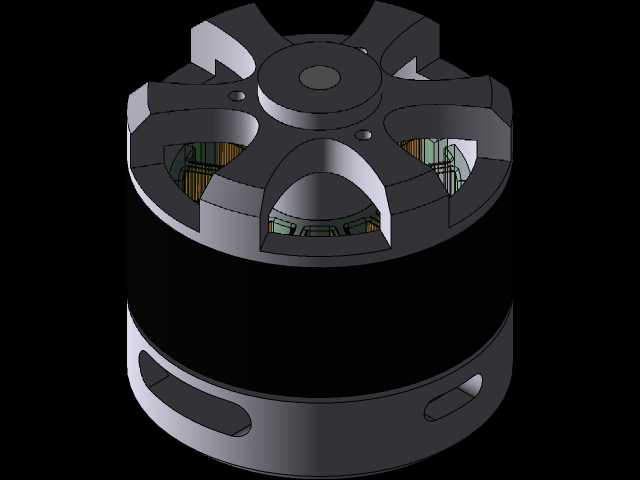

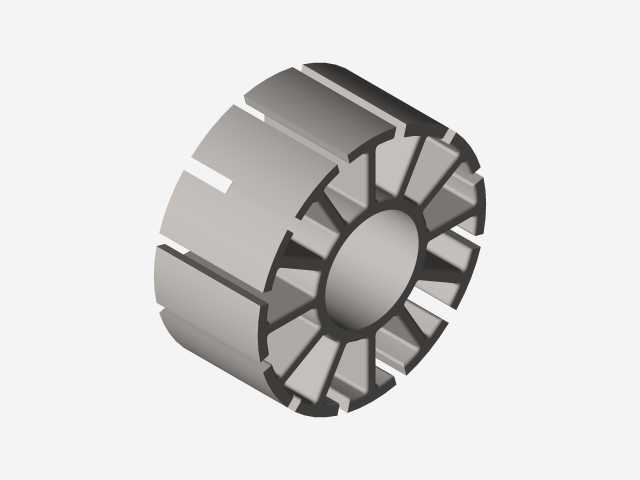

该万向节结构主要面向消费级航拍场景设计，核心作用是为挂载的运动相机提供稳定的拍摄支撑，抵消飞行器飞行过程中产生的多维度抖动、姿态偏移，保障拍摄画面的平稳流畅，可适配多旋翼航拍飞行器的挂载需求，也可拓展用于小型移动拍摄支架、车载运动相机固定等需要姿态稳定的拍摄场景。在实际使用中，该结构可配合对应规格的驱动电机完成三个轴向的角度调整，实时修正相机的俯仰、横滚、航向角度，抵消载体运动带来的画面倾斜、抖动问题，让运动相机在高速移动、转向、升降的过程中始终保持预设的拍摄角度，满足航拍过程中对画面稳定性的核心需求。从功能特性来看，该结构采用分层式框架设计，上层为多卡位挂载接口，可直接与四轴飞行器的机身挂载位快速对接，预留的多个卡位可适配不同孔位的飞行器底板，无需额外定制转接件即可完成安装；中层为姿态调整联动结构，通过铰接式连接框架实现三个轴向的独立转动，各转动副预留了充足的活动间隙，不会在角度调整过程中出现结构干涉，同时框架上预留了电机安装位，可直接匹配对应规格的外转子无刷电机，完成动力输出与角度反馈的装配；下层为相机固定仓，采用贴合运动相机外形的包围式固定结构，可牢牢卡住相机机身，避免飞行过程中相机出现松脱移位，固定仓侧面预留了按键与接口的避让空间，不会影响相机的正常操作与线材连接。在设计思路上，该结构优先考虑轻量化与结构强度的平衡，整体采用镂空式框架设计，在保证连接部位结构强度的前提下尽可能削减非受力区域的材料厚度，降低整体自重，减少对飞行器负载能力的占用，同时各转动部位的连接臂采用对称式布局，保证三个轴向的转动重心与电机输出轴重合，降低电机的负载扭矩，提升姿态调整的响应速度与稳定性。在安装边界方面，该万向节上层挂载接口的孔位间距适配主流消费级四轴飞行器的底部挂载标准，下层相机仓的内部尺寸完全匹配GoPro类运动相机的机身外形，安装时无需对相机或飞行器机身进行额外改造，直接通过螺丝即可完成整体装配，各轴向的转动行程覆盖航拍常用的拍摄角度范围，不会在极限角度调整时碰到机身或相机，可满足常规航拍、第一视角拍摄等多种场景的使用需求。
