TO-3封装NPN型功率晶体管三维结构

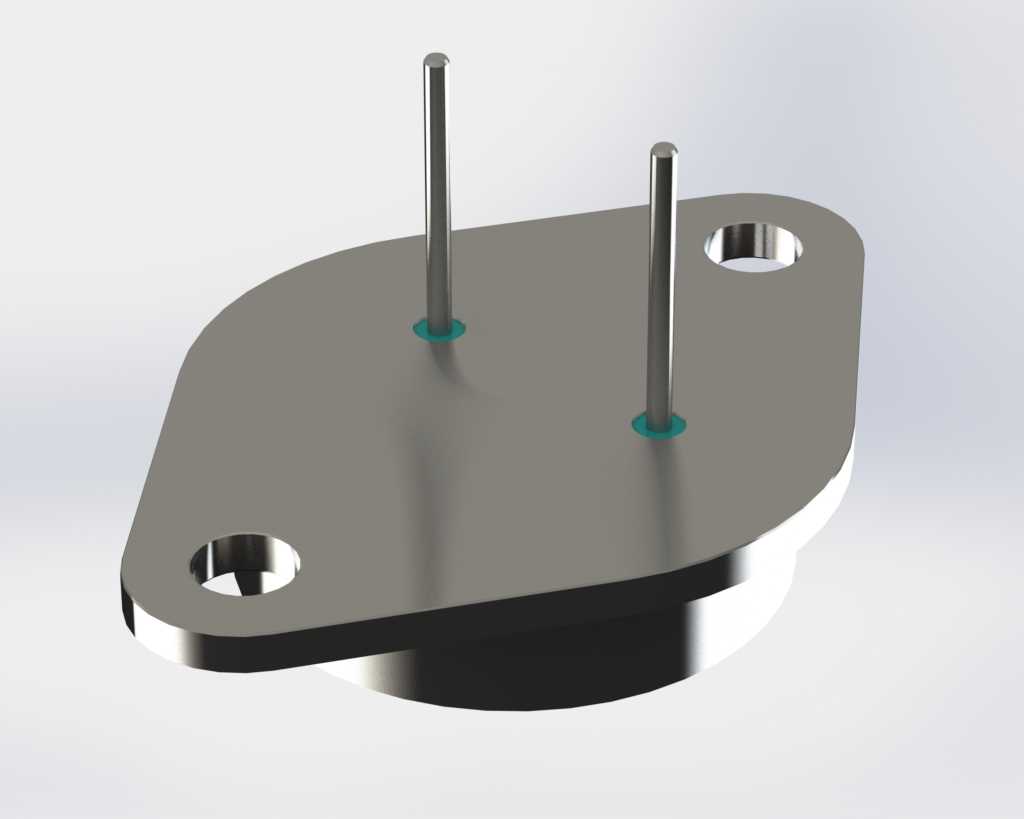

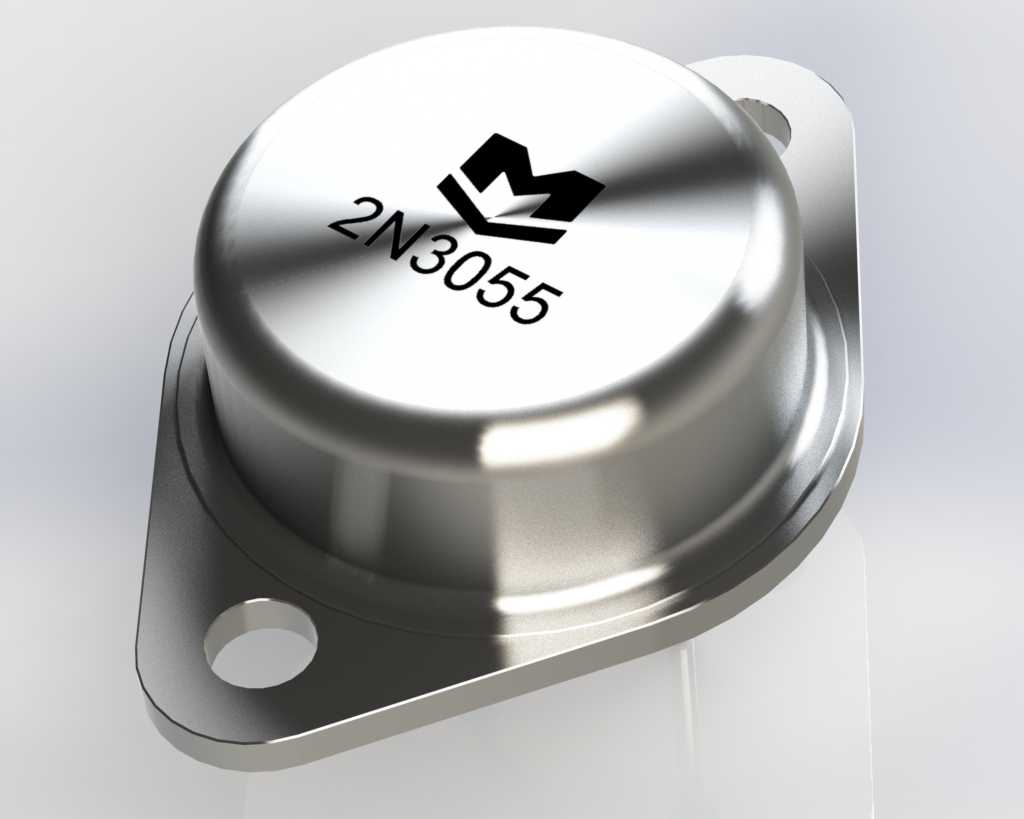

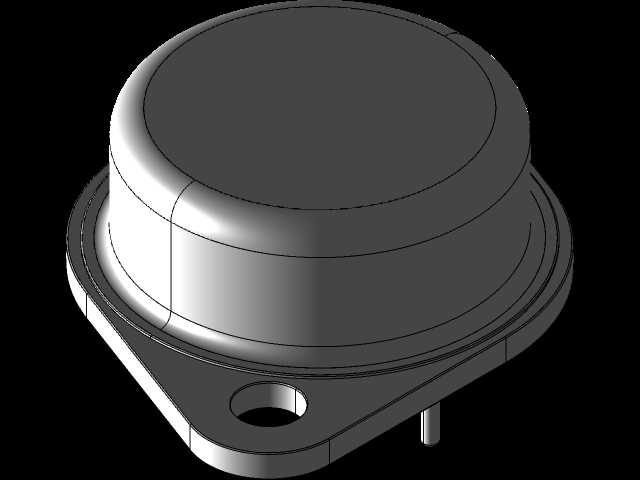

这款功率晶体管是电子电路领域常用的大功率半导体器件，主要应用在低频功率放大、串联型稳压电源、大功率开关控制、直流电机驱动、逆变电路等场景中，能够在大电流、高电压的工作环境下实现信号放大或电路通断控制，是工业控制设备、音频功率放大器、老式线性电源、大功率开关装置里的核心功率器件，在需要处理数十伏耐压、十安培级别电流的电路中承担核心的电能调控作用。该器件采用经典的TO-3金属封装结构，整体为圆形金属帽搭配带两个安装孔的菱形法兰底座设计，金属外壳本身兼具散热与电极连接的作用，能够在工作时将芯片产生的热量快速通过金属壳体传导到外接散热片上，满足大功率工况下的散热需求。从设计思路来看，这款模型完整还原了TO-3封装的结构特征：顶部圆形金属帽表面做了光滑的金属质感处理，清晰呈现器件型号标识区域，法兰底座的两个安装孔位置对称，孔位尺寸符合TO-3封装的通用安装标准，安装时可通过螺丝将器件法兰紧密贴合在散热片表面，必要时可涂抹导热硅脂降低接触热阻，保障器件工作时的热量能够顺畅导出。在安装边界上，该器件的法兰安装孔间距为标准TO-3封装尺寸，安装时需要预留足够的散热空间，器件引脚从底座下方引出，布线时需要注意引脚间的绝缘距离，避免高压工况下出现爬电击穿问题。模型完整还原了器件的金属外壳弧度、法兰边缘的倒角细节、安装孔的沉边特征，整体外形与实物的装配尺寸完全匹配，可用于电子设备整机结构装配验证、散热结构设计匹配、电路板布局干涉检查等场景，帮助结构工程师在整机设计阶段提前确认器件的安装空间、散热路径布局，避免后期打样出现装配干涉、散热空间不足的问题。金属封装的结构设计也让这款器件具备更好的机械强度与环境耐受性，能够在温度波动较大、存在一定机械振动的工业环境中稳定工作，相比塑料封装的同参数器件拥有更可靠的长期工作稳定性。
