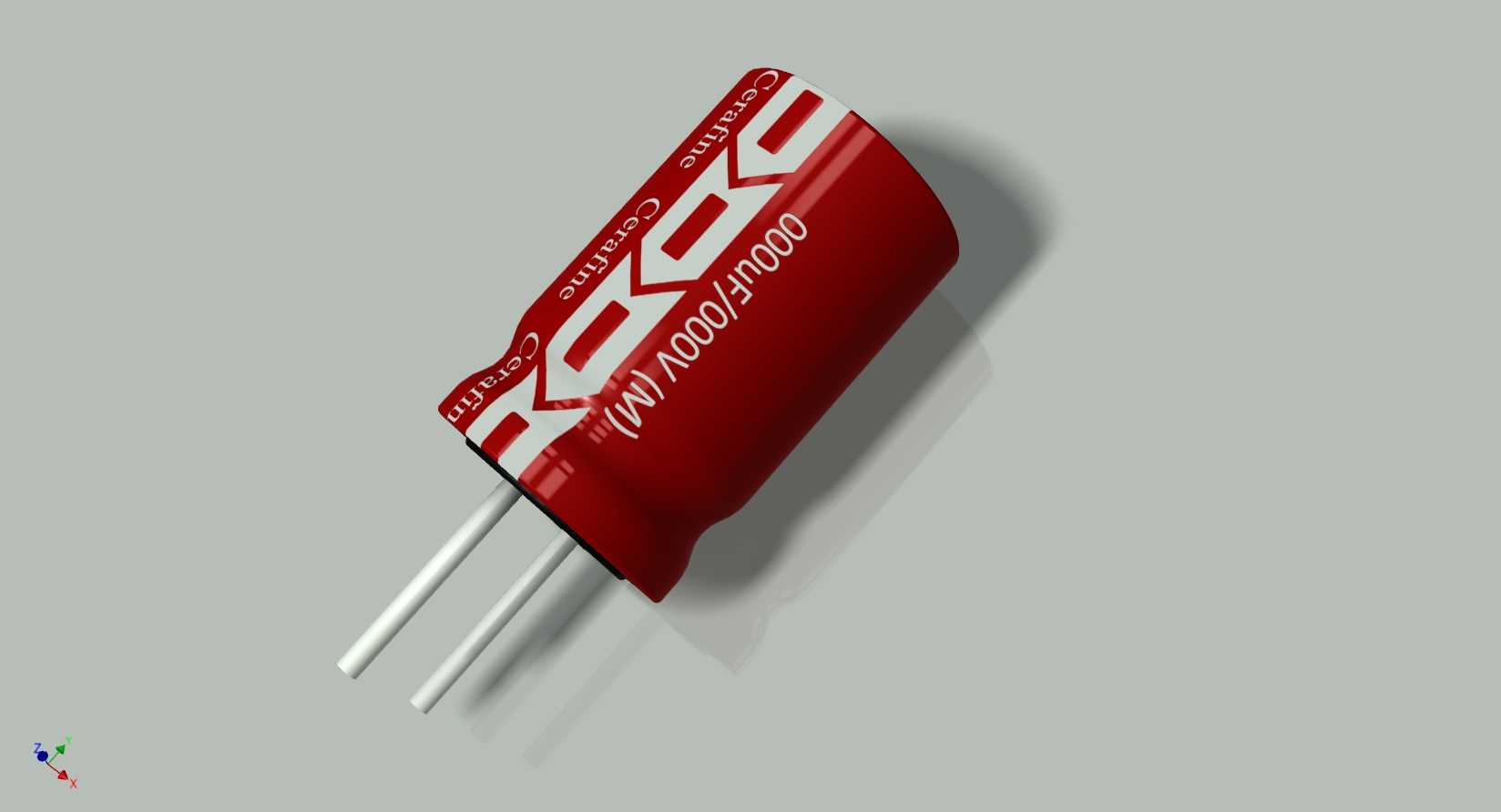

10mm规格直插式铝电解电容三维结构

直插式铝电解电容是电子电路领域应用极为广泛的被动储能元件，这款直径10mm的电解电容，常被部署在各类电源整流滤波回路、音频信号耦合通道、电机驱动缓冲电路以及工业控制板卡的电压补偿模块中，承担着平滑纹波电压、滤除电路杂波、瞬时充放电补能、隔离直流分量传递交流信号的核心作用，是消费电子、工业电控、家电设备、电源适配器等产品中不可或缺的基础电子元器件。在实际电路应用场景中，这类电解电容凭借较高的单位体积容值优势，能够在有限的板卡安装空间内提供足够的电容量储备，应对电路中瞬时的大电流波动需求，避免因供电电压骤降导致的芯片复位、信号失真、驱动能力不足等电路故障，同时在电源输入端可以有效滤除电网传入的高频杂讯，提升后端电路的工作稳定性。从产品功能特性来看，这款电解电容采用带极性的铝壳封装结构，红色绝缘外套既可以标识电容的极性方向，也能为铝制外壳提供绝缘防护，避免在板卡密集排布时与相邻元件发生短路风险，两根平行引出的直插引脚适配常规PCB通孔焊接工艺，能够兼容波峰焊、手工焊等多种焊接加工方式，引脚的刚性足够保障插件过程中的形态稳定性，不易发生弯折变形影响插件精度。在设计思路层面，这款电容的三维建模严格遵循直插电解电容的通用工业尺寸规范，还原了铝壳卷边封口的结构细节、外套印刷标识的排布逻辑、引脚与本体衔接处的密封胶层结构，建模过程中充分考虑了元件在PCB布局时的安装干涉问题，精准还原了元件的外轮廓边界，能够直接用于PCB板卡的3D布局校验，提前排查元件与周边结构件、接插件、高大元件之间的装配干涉风险，减少实际打样阶段的改版次数。从外形尺寸与安装边界来看，这款电容本体直径为10mm，本体高度为16mm，引脚直径为0.5mm，两根引脚的中心间距符合常规直插电容的引脚距规范，在进行板卡布局时，需要预留出直径不小于11mm、高度不低于17mm的安装空间，引脚伸出PCB背面的长度建议控制在2mm以内，既保障焊接的可靠性，也避免引脚过长触碰背面线路造成短路，同时在排布时需要注意电容极性方向与电路丝印标识对应，防止反接导致电容失效漏液。
