自行车电助力驱动传动总成结构设计

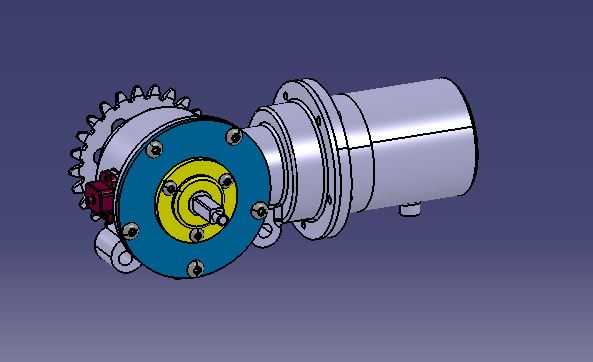

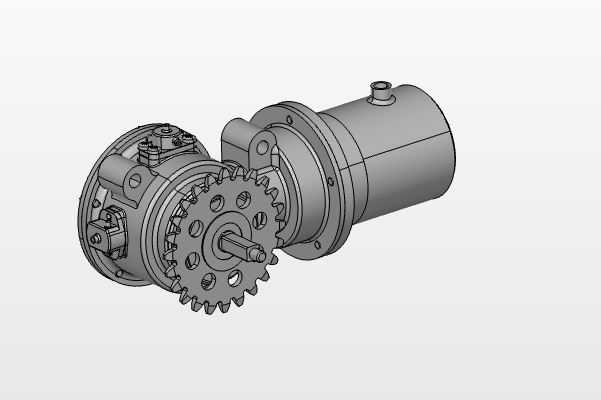

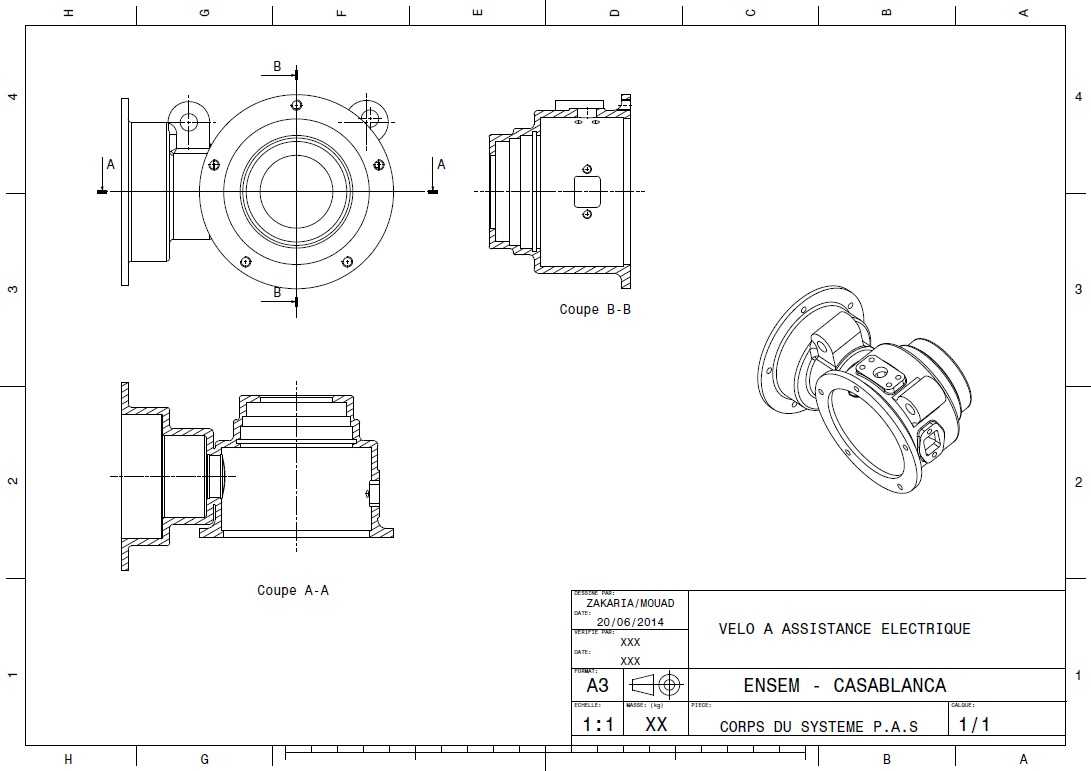

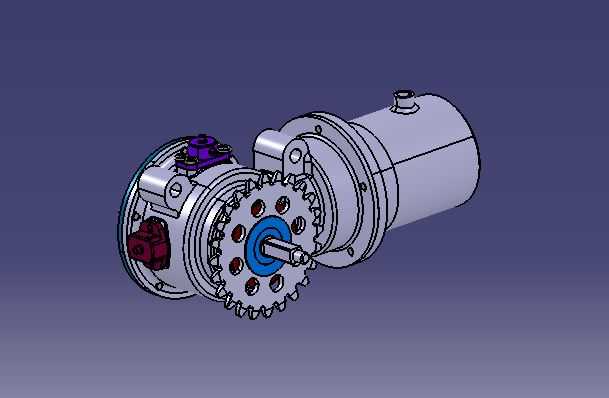

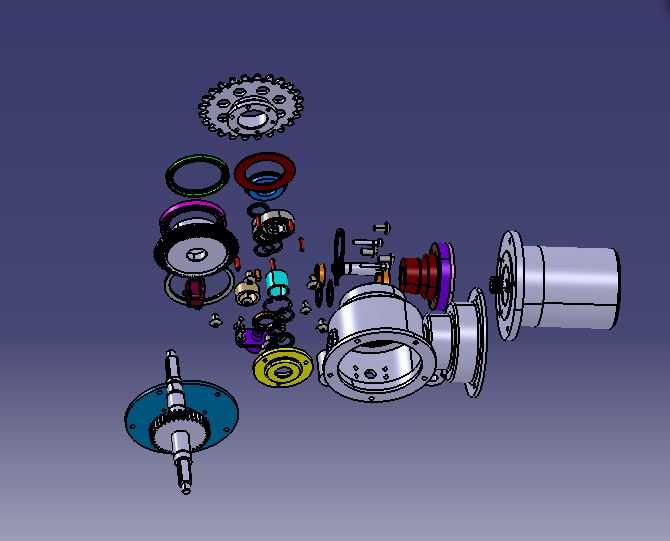

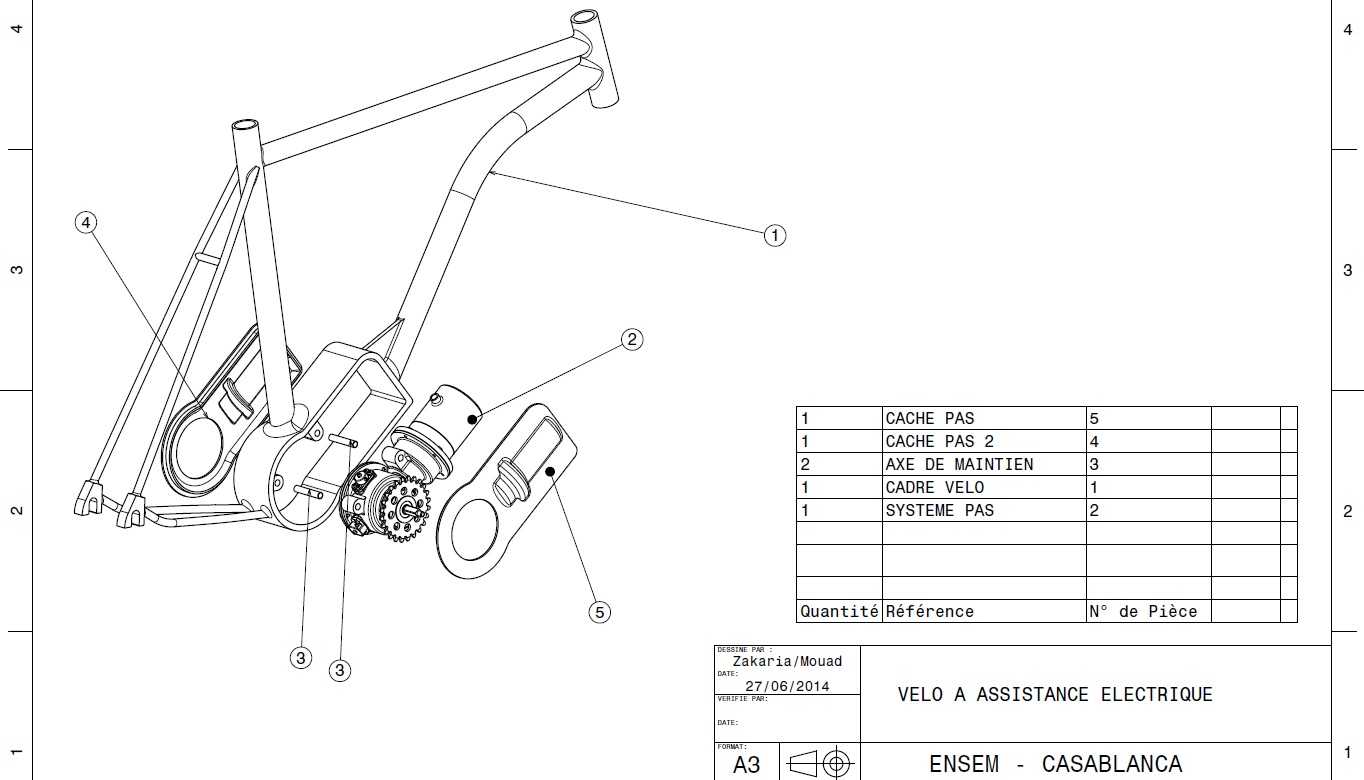

这套自行车电助力驱动传动总成，主要面向民用通勤自行车、短途休闲骑行单车的动力升级场景，解决传统纯人力骑行在长距离出行、爬坡路段体力消耗过大的痛点，适配常规管径的自行车车架五通区域安装需求，无需对原有车架进行大规模破坏性改装，即可实现人力骑行与电力辅助的无缝切换，满足日常通勤、近郊休闲骑行的多元使用需求。从实际用途来看，该总成可在骑行者踩踏过程中根据踩踏力度输出匹配的辅助动力，既保留自行车骑行的操控参与感，又能有效降低骑行者的体力负荷，让长距离骑行、载物出行、坡道通行的过程更加轻松顺畅，适配城市通勤、郊野绿道骑行等多种日常使用场景。在功能特性层面，该总成采用同轴布局的驱动电机与减速传动结构，动力输出端通过链轮直接对接自行车原有链条传动系统，动力传递路径短、传动损耗低，减速机构采用多组啮合齿轮实现大传动比减速，可将电机的高转速低扭矩输出转化为适配车轮驱动需求的低转速大扭矩动力，同时集成的动力衔接结构可在电力辅助关闭时完全断开电机与传动系统的连接，避免人力骑行时出现带动电机空转的额外阻力，保证纯人力骑行的顺畅度。设计过程中充分考虑自行车的安装空间限制，整体采用紧凑化的同轴排布思路，将驱动电机、减速齿轮组、动力输出轴整合为一体化总成结构，有效压缩整体径向与轴向尺寸，安装边界完全适配常规自行车车架的安装空间，不会出现与车架立管、曲柄、链罩等原有部件的干涉问题，同时外露的传动链轮采用标准自行车链轮规格，可直接匹配市面通用的自行车链条与飞轮配件，后期维护更换配件的成本更低。整体结构的外壳采用法兰式连接设计，可通过紧固件直接固定在车架预设的安装位上，安装定位精度高，长期使用过程中不会出现传动错位、部件松动的问题，传动齿轮采用高强度耐磨结构设计，可承受日常骑行过程中的频繁动力冲击与负载变化，满足长期高频使用的可靠性要求。
