四通道继电器控制电路板结构设计

项目分类:3D模型 发布时间:2021-06-02 ID:190697
  • 四通道继电器控制电路板结构设计
  • 四通道继电器控制电路板结构设计
  • 四通道继电器控制电路板结构设计

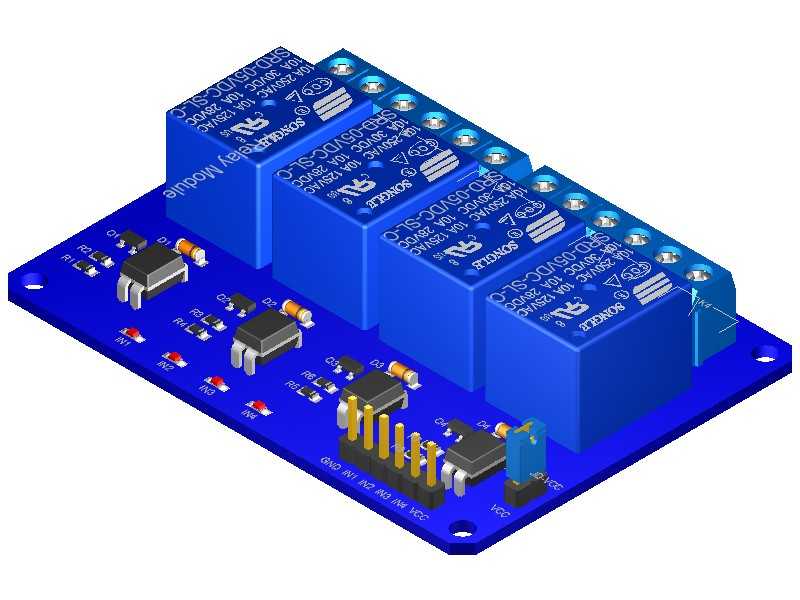

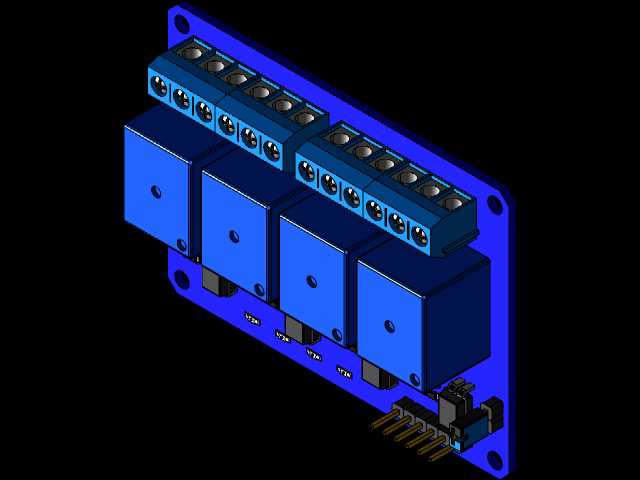

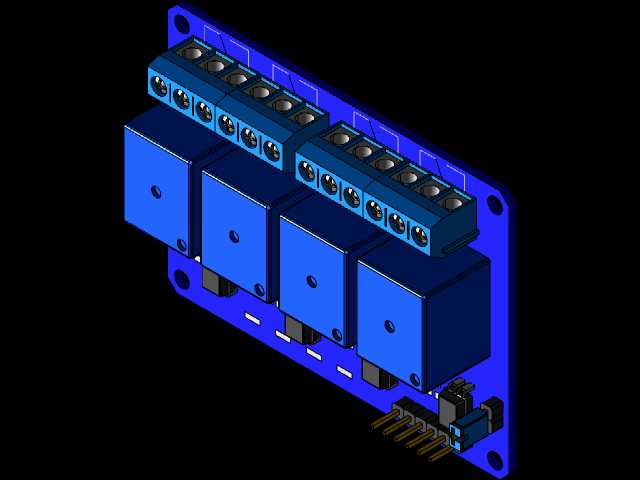

这款四通道继电器板是面向低压电控场景开发的集成式控制组件,核心应用覆盖开源硬件开发、小型自动化装置搭建、智能家居改造、教学实验平台搭建等多个领域,可实现小信号对多路大功率负载的隔离通断控制,解决主控芯片IO口驱动能力不足、强弱电隔离防护的核心痛点。从实际用途来看,该板卡可同时接入四路独立负载回路,每一路都能通过光耦隔离结构接收主控端的低压控制信号,驱动对应继电器完成吸合与释放动作,既可以控制照明回路、小型电机、电磁阀这类常见低压负载,也能通过触点容量匹配实现小功率交流负载的通断,适配多通道并行控制的场景需求。在功能特性设计上,板卡采用四路继电器并排布局的结构,每路继电器都配套独立的驱动三极管、续流二极管、状态指示灯,控制端预留标准排针接口,可直接与主流开源控制板的IO口对接,无需额外搭建驱动电路;板载的接线端子采用螺丝锁紧结构,强电接线端与弱电控制端分区排布,避免接线时强弱电混接带来的安全隐患,每路继电器旁的指示灯可直观反馈当前通道的通断状态,方便调试阶段快速排查通道故障。设计思路上,这款板卡以单路成熟继电器驱动电路为基础,通过PCB走线的合理规划完成四路电路的集成,既保留单路继电器驱动的可靠性,又通过紧凑布局压缩整体板卡尺寸,减少多通道控制时的布线工作量;走线设计时特意拉大强弱电走线的间距,控制端与负载端分别布置在板卡两侧,降低强电回路对弱电控制信号的电磁干扰,同时在每个继电器线圈两端都并联续流二极管,吸收线圈断电时产生的反向电动势,避免反向电压击穿前端驱动元件,提升板卡长时间工作的稳定性。从外形与安装边界来看,板卡采用规则矩形PCB结构,四个角预留标准安装孔位,可直接通过铜柱固定在电控箱内部或者实验平台上,板卡上元件最高高度为继电器本体高度,安装时只需预留对应垂直空间即可完成装配,接线端子的开口方向统一朝向板卡外侧,方便外部线缆的接入与后期维护,排针接口的间距采用标准2.54mm规格,可直接搭配杜邦线完成与主控板的快速连接,无需定制特殊转接线材。
