CATIA设计三相异步电动机机械结构

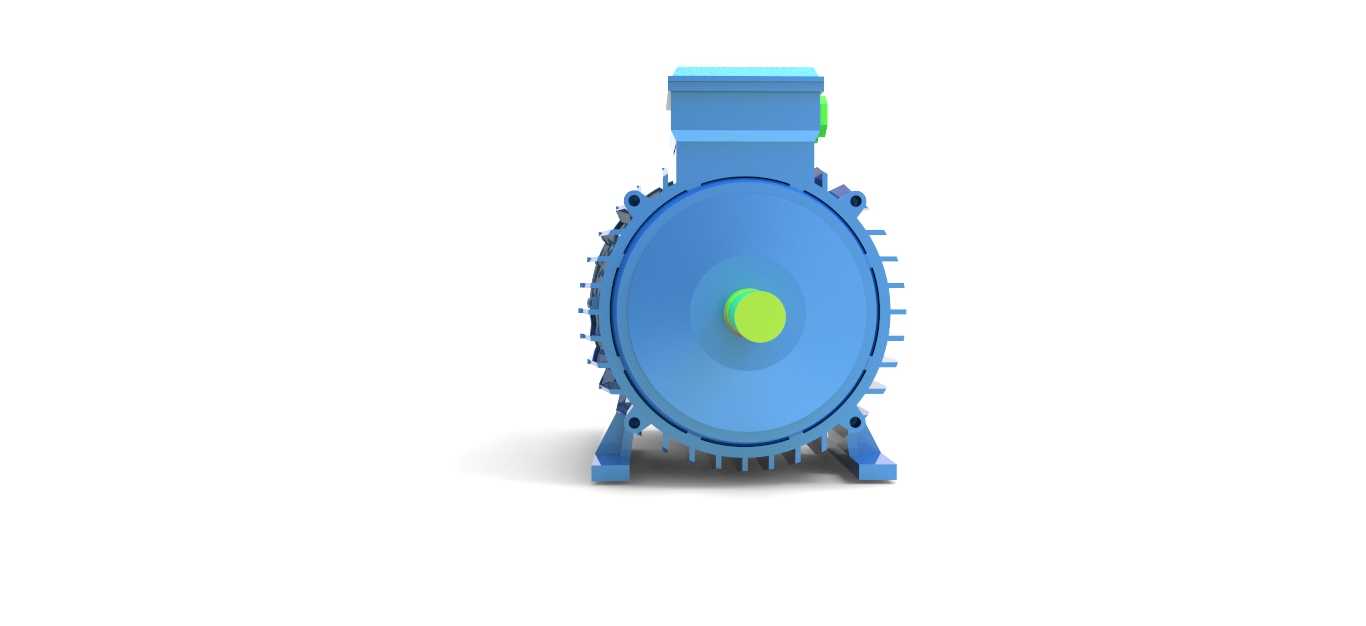

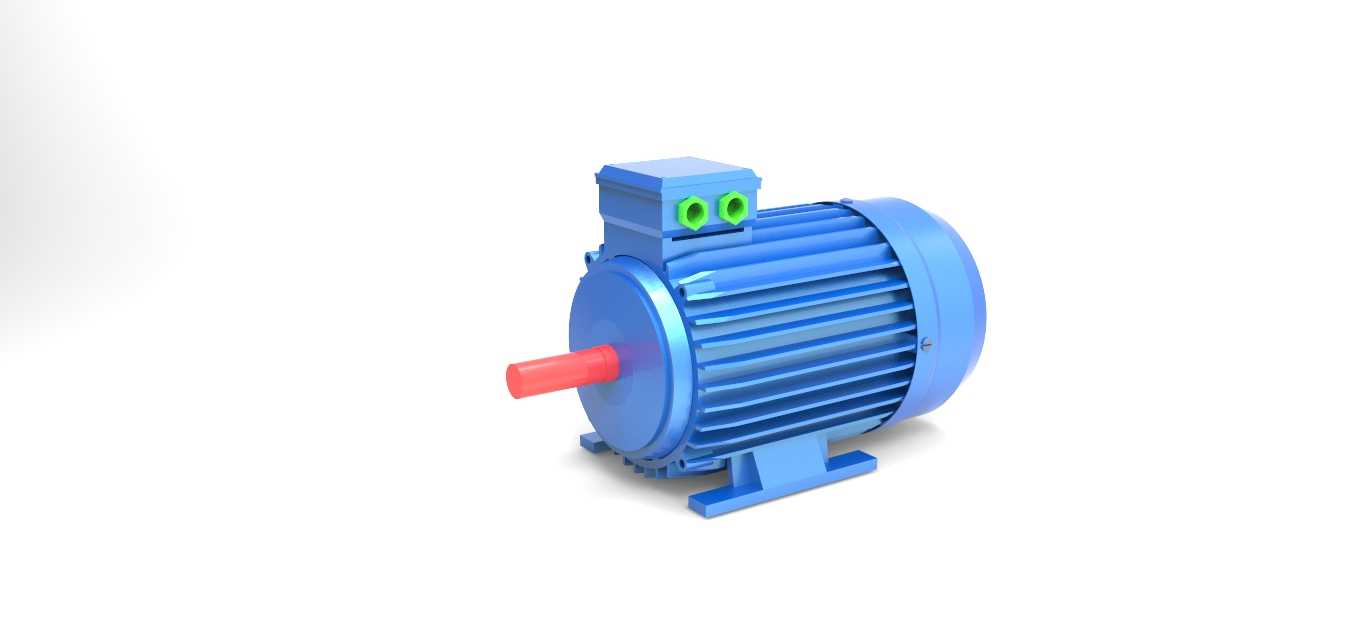

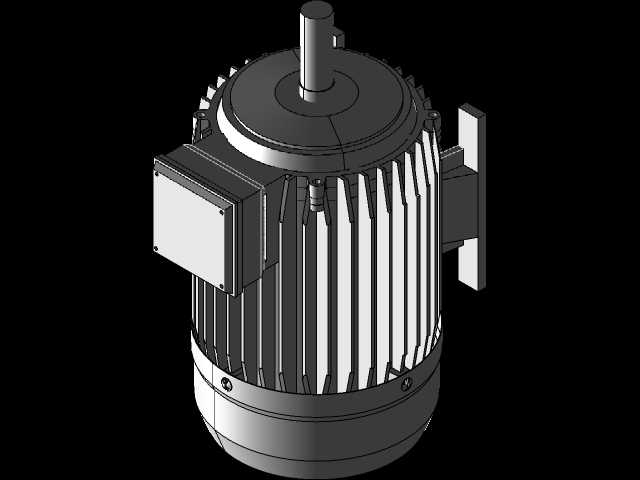

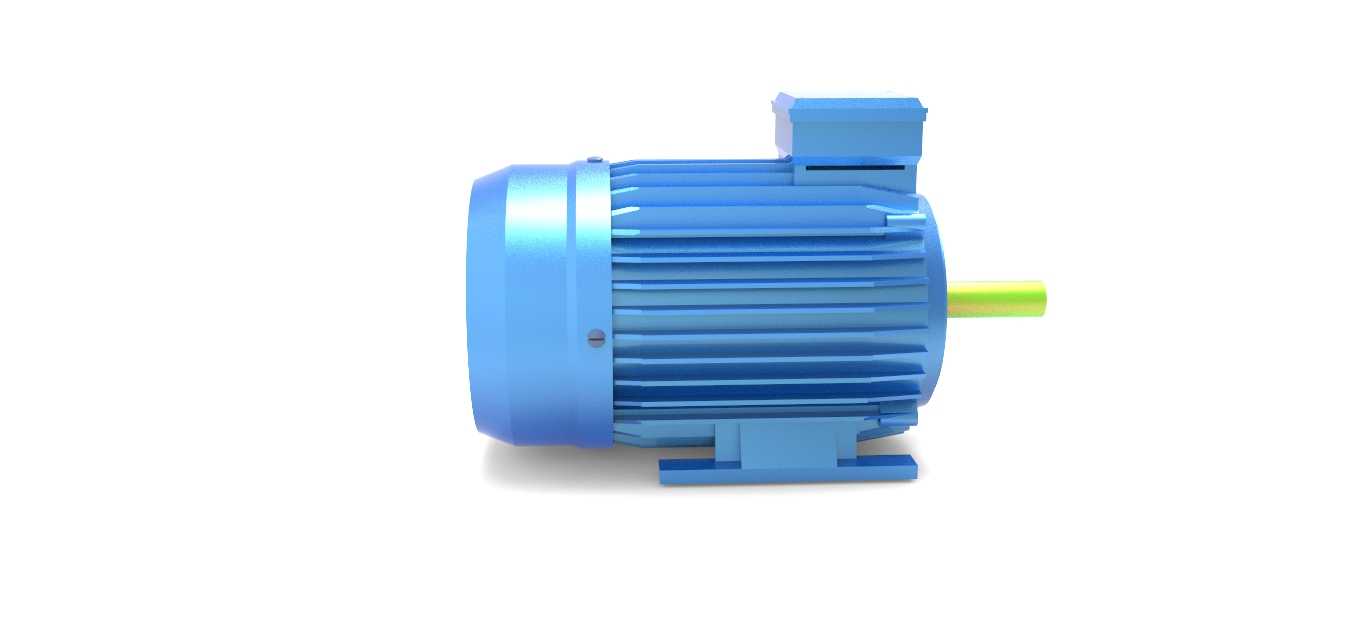

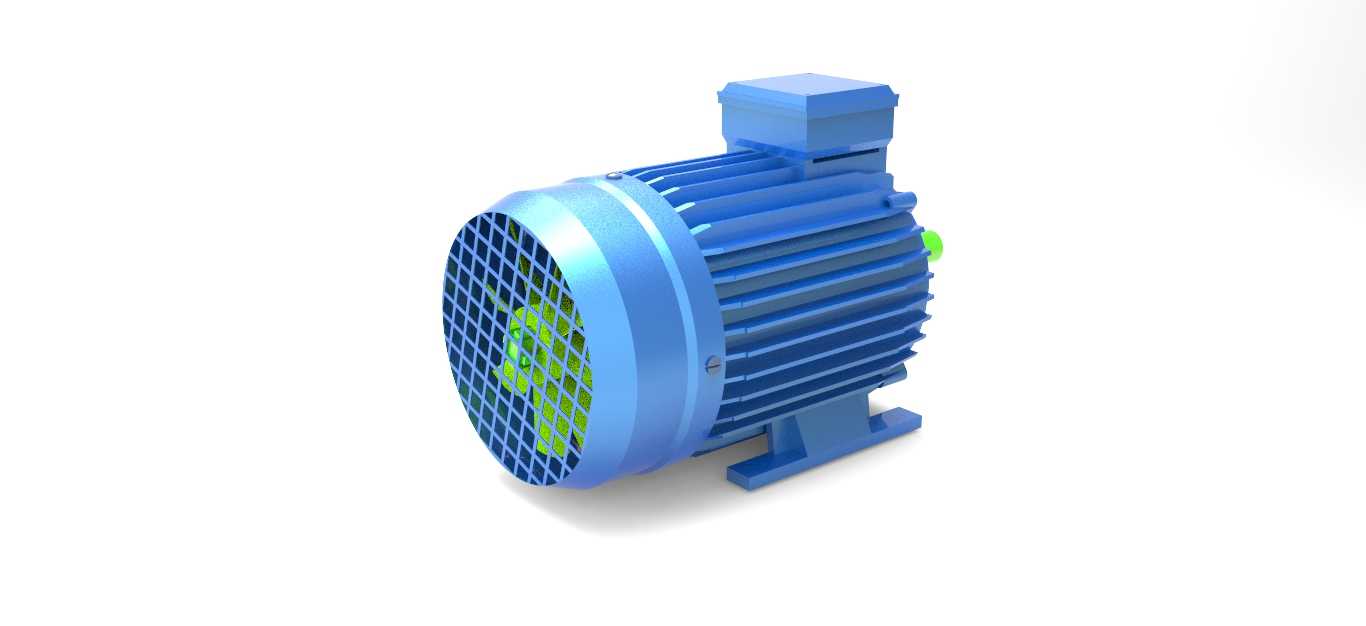

这款三相电动机的机械结构设计，充分覆盖了工业场景中常规动力输出的核心需求，可广泛适配机床配套、输送线驱动、风机水泵联动、轻工生产设备传动等多类工业应用场景，作为生产环节的核心动力源，能够稳定输出旋转扭矩，为后端负载设备提供持续可靠的动力支撑，适配多数常规工业工况下的连续运转需求。从实际用途来看，该结构完整还原了三相电动机的机械组成逻辑，既可以作为机械设计环节的配套参考，也能用于设备布局阶段的空间校核、传动链路的匹配验算，帮助设计人员快速完成动力单元的选型适配与安装规划。在功能特性层面，模型完整还原了电动机的核心机械结构：外部带环形散热筋的机壳能够在设备运转过程中扩大散热面积，引导空气流动带走绕组产生的热量，避免长时间运转出现过热问题；前端的网格状风罩既可以防护内部散热风叶，避免杂物卷入风路造成设备损坏，也能保障进风通畅，维持散热效率；顶部的接线盒结构预留了线缆接入的安装空间，能够保护电气连接部位不受粉尘、水汽侵蚀；底部的一体式安装底座带有标准安装孔位，可直接与设备安装面或减震基座完成固定，保障设备运转过程中的结构稳定性，降低震动传导带来的部件损耗。在设计思路上，整个机械结构遵循工业电动机的成熟设计逻辑，优先保障结构的可靠性与装配合理性：机壳的散热筋采用等距环形排布，兼顾散热效率与壳体的结构强度，避免筋条排布过密增加铸造难度、过疏影响散热效果；风罩的网格尺寸经过合理规划，在满足防护等级要求的前提下尽可能降低进风阻力；后端输出轴的轴伸长度、轴径尺寸匹配常规联轴器、带轮的安装标准，能够直接对接多数通用传动部件，减少额外的适配改造成本；接线盒的位置设置在机壳顶部，方便现场布线操作，同时避免侧面安装容易出现的线缆磕碰、积液浸泡问题。从外形尺寸与安装边界来看，模型严格遵循通用中小型三相电动机的尺寸规范，底座安装孔的孔距、轴伸的中心高、机壳的最大外径、接线盒的顶部突出高度都符合行业通用尺寸标准，在进行设备布局设计时，可直接参照该模型的外轮廓预留安装空间，不需要额外放大安装间隙；安装底座的接触面为平整加工面，能够与安装基座完全贴合，保障固定后的同轴度，减少运转过程中的径向跳动；风罩前端、接线盒侧面、底座下方都预留了足够的操作空间，方便后期进行接线、维护、紧固等日常操作，不会出现空间局促无法操作的问题。整个机械结构的细节还原到位，各部件之间的装配关系清晰，没有出现结构干涉、装配逻辑矛盾的问题，能够完整呈现三相电动机机械部分的组成特点，适配机械设计、设备布局、教学演示等多类场景的使用需求。
