油浸式2MVA电力变压器结构设计

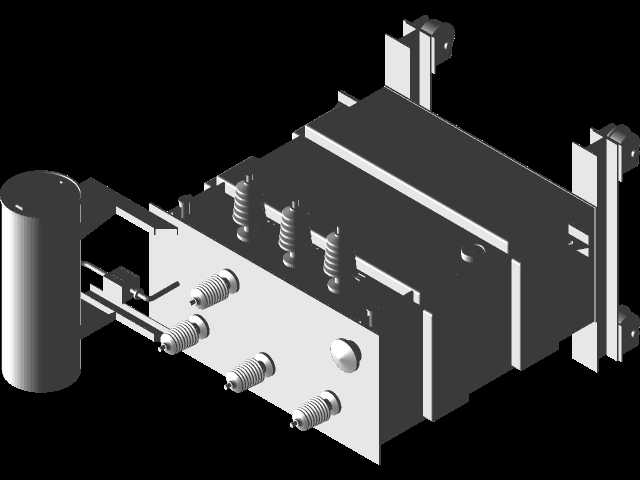

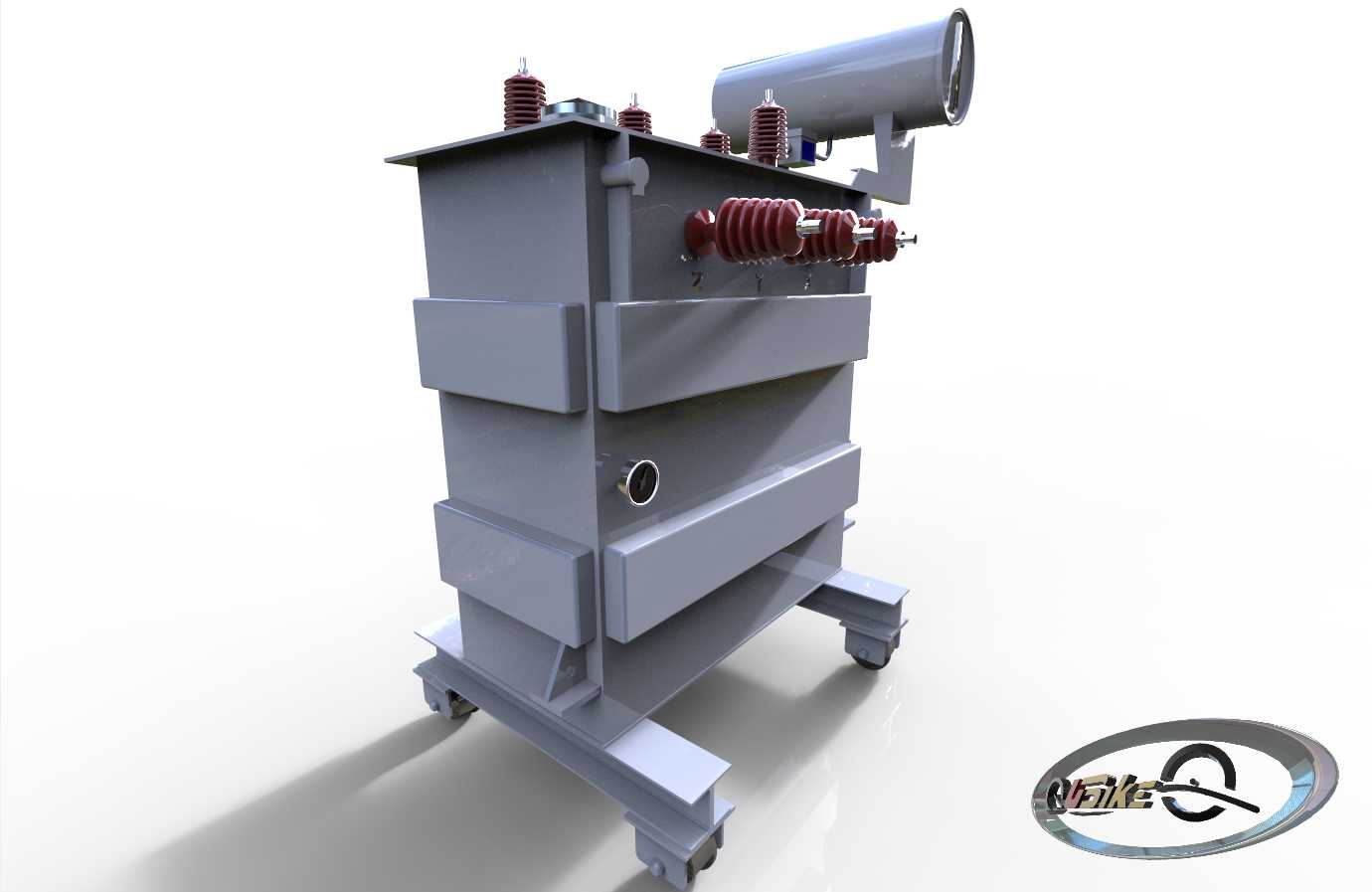

这款2MVA容量的油浸式电力变压器，主要应用于城乡10kV级输配电网络、工业园区集中供电、中型工矿企业内部变电环节，承担将高压输电线路的电压转换为低压用电侧可用电压的核心功能，是配电网路中实现电能电压等级转换、保障供电稳定性的关键变电设备。在实际应用场景中，该设备可覆盖数千户居民日常用电负荷，或是支撑中型生产厂区的常规生产供电需求，适配户外露天变电站、厂区独立变电区等多种安装场景。设备整体采用全密封油浸式结构设计，油箱本体采用波纹式散热结构，无需额外加装储油柜即可实现绝缘油的热胀冷缩补偿，有效降低设备整体高度与安装占地空间，同时减少绝缘油与外界空气的接触，延缓绝缘油老化速度，延长设备免维护周期。油箱顶部横向布置的高压套管采用瓷质绝缘结构，伞裙造型设计可在雨天增加表面爬电距离，避免高湿环境下发生沿面闪络故障，高低压接线端分侧布置，清晰区分接线区域，减少现场安装接线时的误操作概率。油箱侧上方配置的卧式储油组件（油枕）可容纳绝缘油受热膨胀的增量，同时通过内部的空气隔离结构减少油质氧化，配套的油位观测装置可让运维人员直观判断内部油位状态，无需开盖即可完成日常油位巡检。设备底部采用带脚轮的型钢焊接底座，既满足厂内组装转运时的短距离移动需求，也可在现场安装时通过底座的安装孔位与混凝土基础牢固固定，底座的承重结构经过载荷校核，可承载满油状态下设备的整体重量，同时预留的接地端子可实现设备外壳的可靠接地，保障运行安全。设计过程中充分考虑了户外运行的环境适应性，油箱外表面采用多层防腐喷涂工艺，可耐受户外日晒雨淋的腐蚀环境，高低压套管的安装位置预留了足够的安全绝缘距离，满足高压电气设备的带电间隙要求，设备整体的外形尺寸适配常规变电站的设备间隔预留空间，无需对现有变电场地进行大规模改造即可完成安装替换，散热结构的排布方向可根据现场主导风向调整安装角度，最大化自然对流散热效率，保障设备在满负荷运行状态下的温升控制在标准允许范围内，避免长期高温运行导致绝缘老化加速。
