三极排布式电力计量箱用电计量盘结构

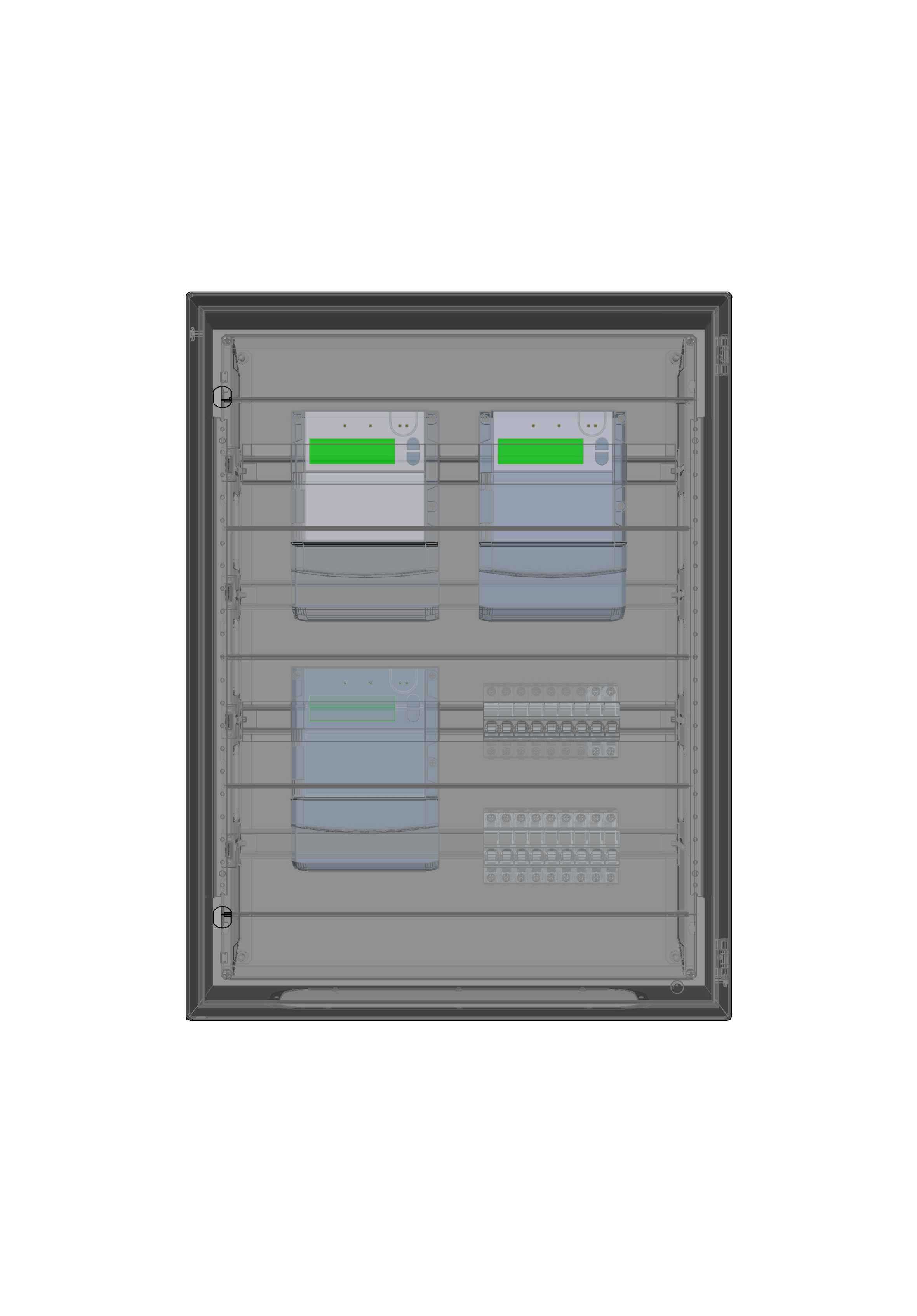

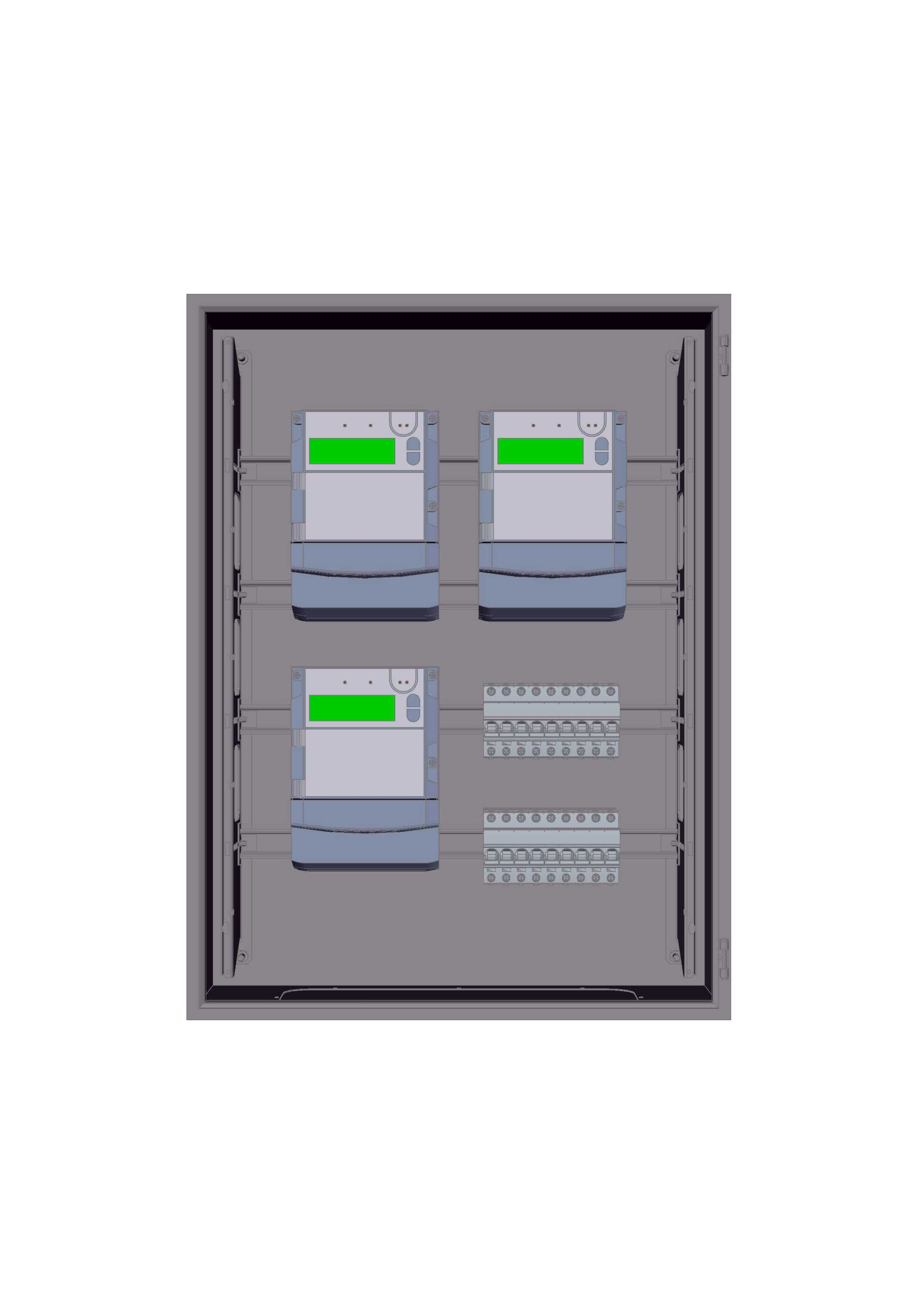

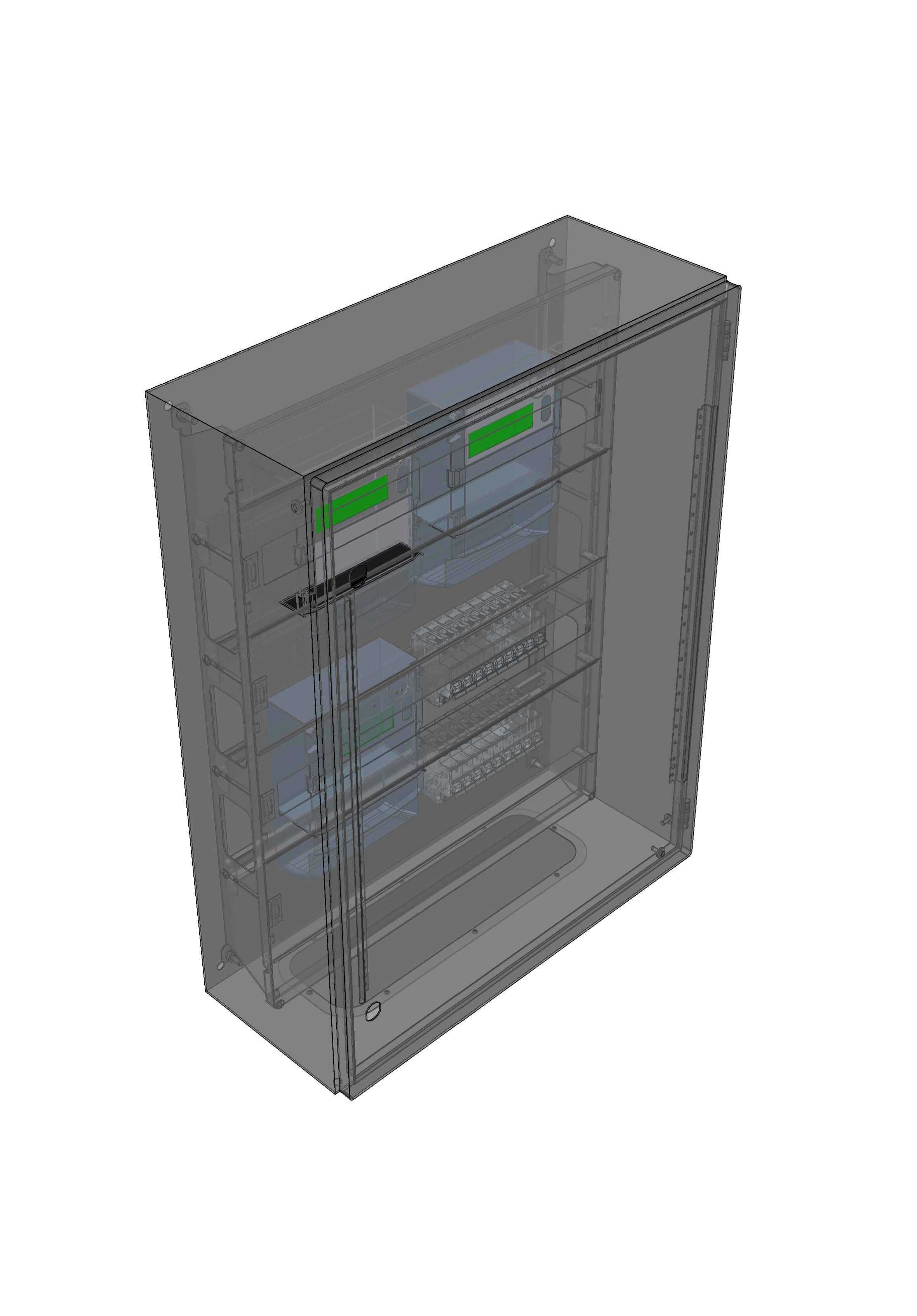

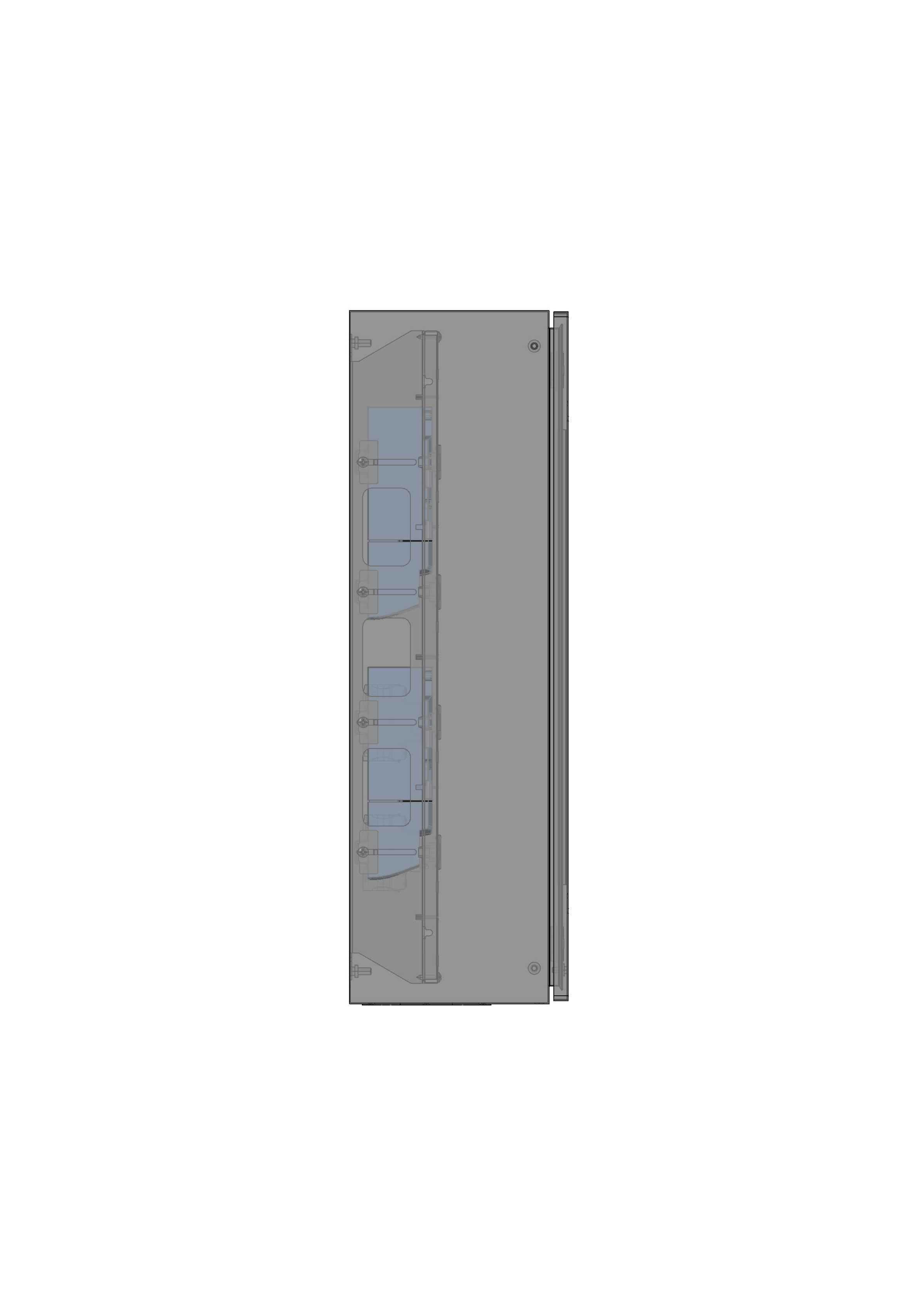

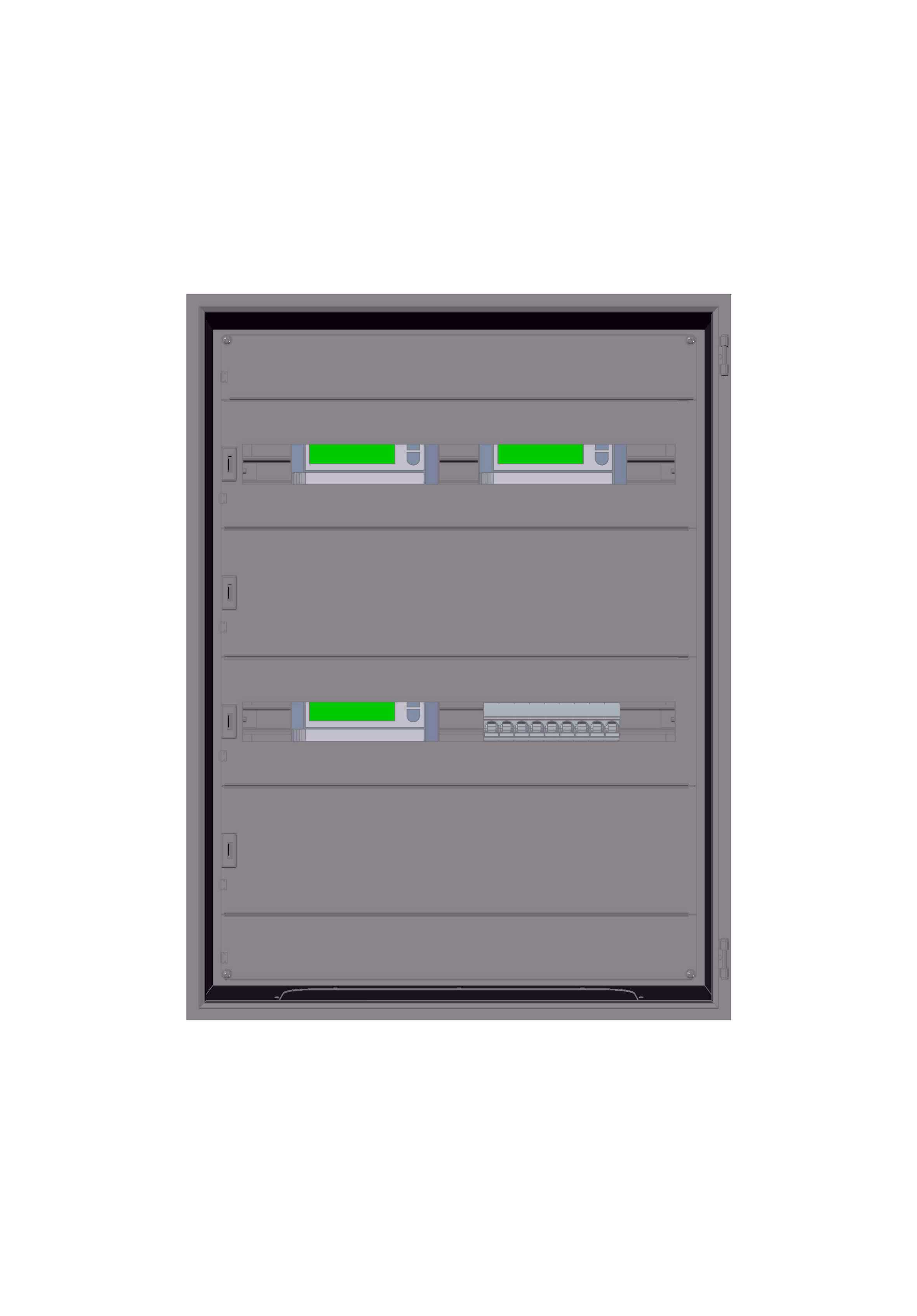

该计量盘主要应用于民用住宅、商业楼宇、小型工业厂区的终端配电场景，是户内终端配电柜内承载电能计量组件的核心安装载体，适配三极进线的配电回路，可同时满足多户或多回路的电能计量需求，为用电核算、能耗监测、电费计量提供可靠的硬件安装基础，是终端配电计量环节不可或缺的配套结构件。在实际使用场景中，该计量盘嵌入安装于标准户内透明防护配电柜内部，整体采用分层排布的结构设计，将计量模块、接线端子、走线槽位按功能分区规划，上层预留电能表的安装卡位，可适配常规规格的电子式电能计量表，卡位旁设置独立的走线通道，强电进线与计量信号线分槽布设，避免线路交叉干扰，同时预留了标识条安装位，方便运维人员快速识别对应回路的计量信息。中层区域排布接线端子排与过载保护组件的安装位，端子排采用标准化间距设计，可适配不同线径的进线与出线压接，每个接线位旁预留了线号标识的粘贴区域，降低后期运维的查线难度；下层区域预留了剩余电流动作保护装置、分路开关的安装空间，与上层计量模块形成垂直走线的路径，大幅缩短接线长度，减少线路损耗与故障点。设计过程中充分考虑了户内安装的边界条件，整体外形适配常规3表位计量箱的内部安装尺寸，四周预留了与箱体侧壁的安全绝缘间隙，盘体边缘做了圆弧过渡处理，避免安装过程中划伤施工人员手部，同时盘体上的安装孔位采用长圆孔设计，可适配不同批次箱体的安装公差，降低现场安装的调整难度。盘体采用阻燃绝缘材质制作，所有安装卡位都做了加强筋结构，在长期使用过程中不会因为元器件自重出现变形下垂的问题，透明外罩与盘体的配合间隙控制在合理范围，既可以阻挡灰尘进入计量区域，又不会影响运维人员直接读取计量表的数值，无需频繁拆卸外罩即可完成日常抄表与状态巡检。计量盘的三极排布结构严格遵循低压配电的安全规范，相线、零线、地线的安装位有明确的区分标识，不同极性的接线位之间设置了绝缘隔离挡边，避免接线过程中出现误碰短路的风险，同时盘体上预留了铅封安装位，计量组件安装完成后可加装铅封，防止非授权人员私自改动计量接线，保障用电计量的准确性与公正性。
