壁挂式双开门380V工业配电箱结构设计

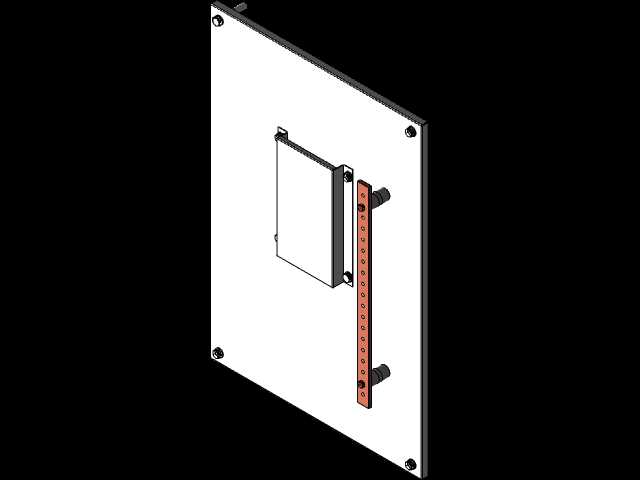

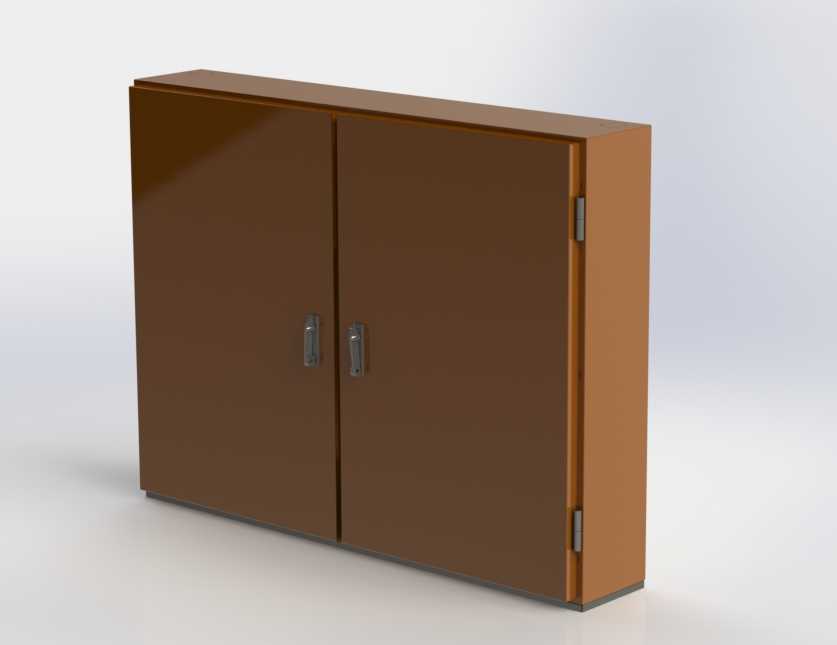

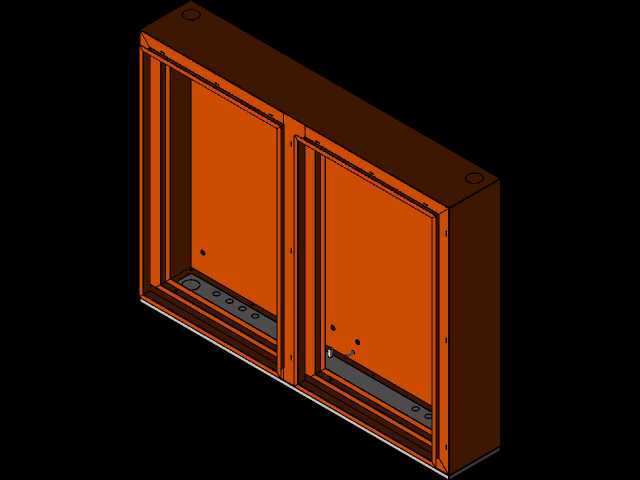

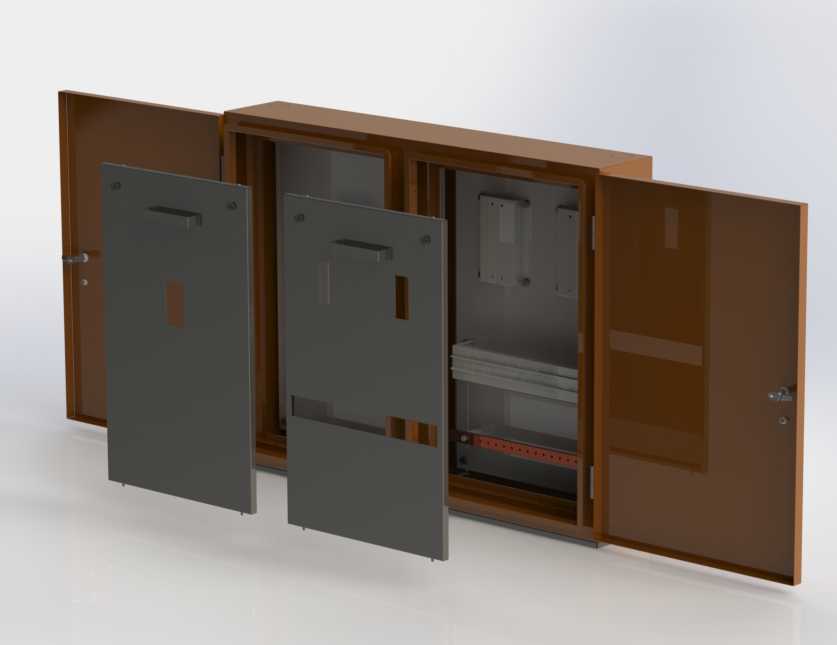

这款壁挂式380V配电箱主要面向工业厂房、商业综合体、园区配套设施的低压配电场景使用，承担末端回路的电能分配、线路过载保护、短路防护以及漏电保护功能，可直接对接三相380V进线电源，为车间生产设备、照明回路、小型动力负载提供稳定的配电接驳节点，适配墙面明装的安装场景，无需额外落地基座，能够充分利用墙面竖向空间，减少对车间地面作业区域的占用，尤其适合空间紧凑的加工车间、地下设备层、沿街商业配电间等场景使用。在功能设计上，柜体采用内外双层门结构，外层为两扇对开的封闭防护外门，配备专用锁具实现权限管控，避免非专业人员误触内部带电部件，外门开设对应观察与操作窗口，无需开启外门即可查看内部回路状态、操作分合开关；内层为独立的元件安装内门，可将断路器、端子排、漏电保护模块等元件分层固定，内外门之间预留足够的安全操作间隙，既能够提升防护等级，也方便日常运维时的元件检修与线路调整。柜体内部设置多层横向安装导轨，可根据实际回路数量灵活调整元件安装位置，底部预留规整的进出线开孔，配套密封护线套保护线缆外皮，柜内设置独立的接地铜排，所有柜体金属构件均实现可靠接地连接，满足低压配电设备的安全规范要求。设计过程中充分考虑壁挂安装的承重需求，柜体背部设置一体化的壁挂安装挂点，挂点位置经过受力校核，能够承载柜内全部元件与线缆的总重量，避免长期使用后出现柜体倾斜、脱落的风险；柜体整体采用金属板材弯折成型，边角做圆弧钝化处理，避免安装与运维过程中划伤操作人员，柜体表面做防锈喷涂处理，适配常规室内环境的使用需求，可抵御日常潮气、粉尘的侵蚀，延长设备使用寿命。外形尺寸方面，柜体宽度适配常规墙面立柱间距，厚度控制在合理范围，安装后不会过度突出墙面影响通道通行，开门角度可达到120度以上，完全开启后不会遮挡相邻柜体或墙面设施，柜内元件排布预留充足的接线空间，方便多股线缆的引入与分接，能够满足多数中小规模配电回路的安装需求，无需额外定制扩展柜体。
