家用手持便携电吹风外观结构设计

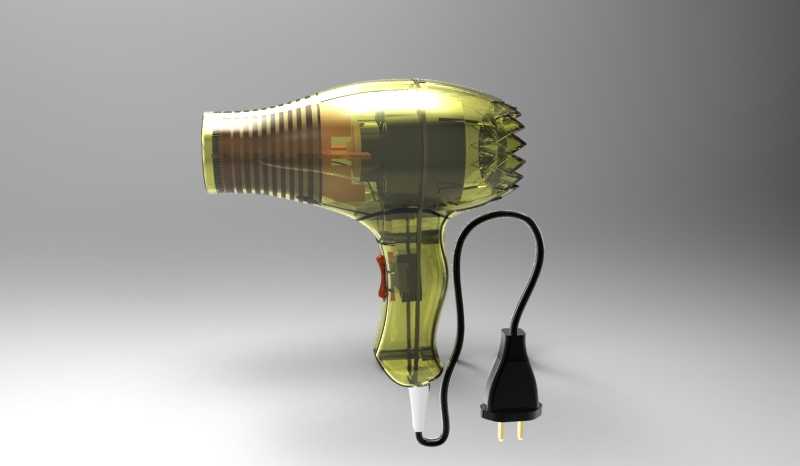

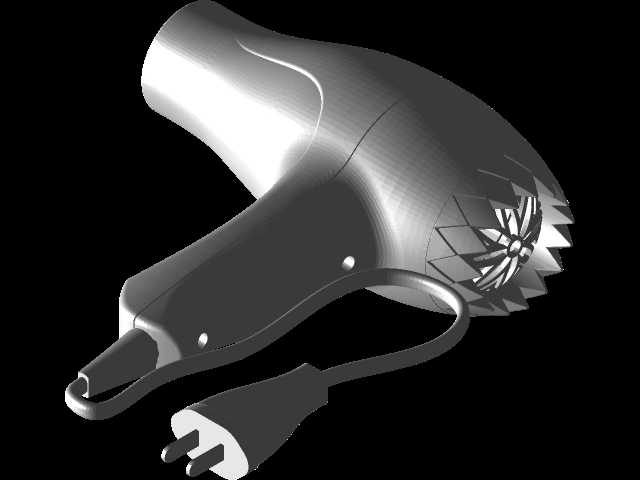

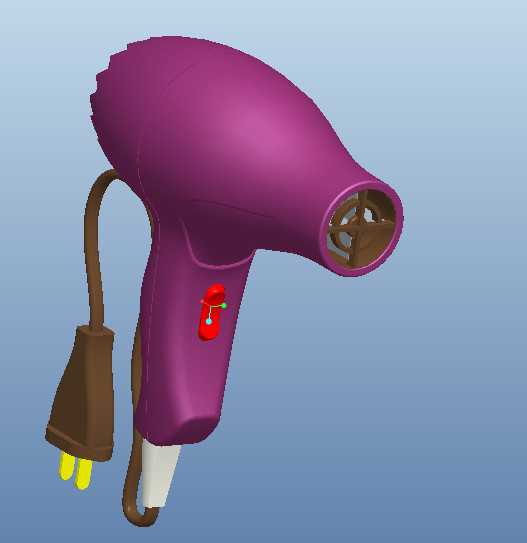

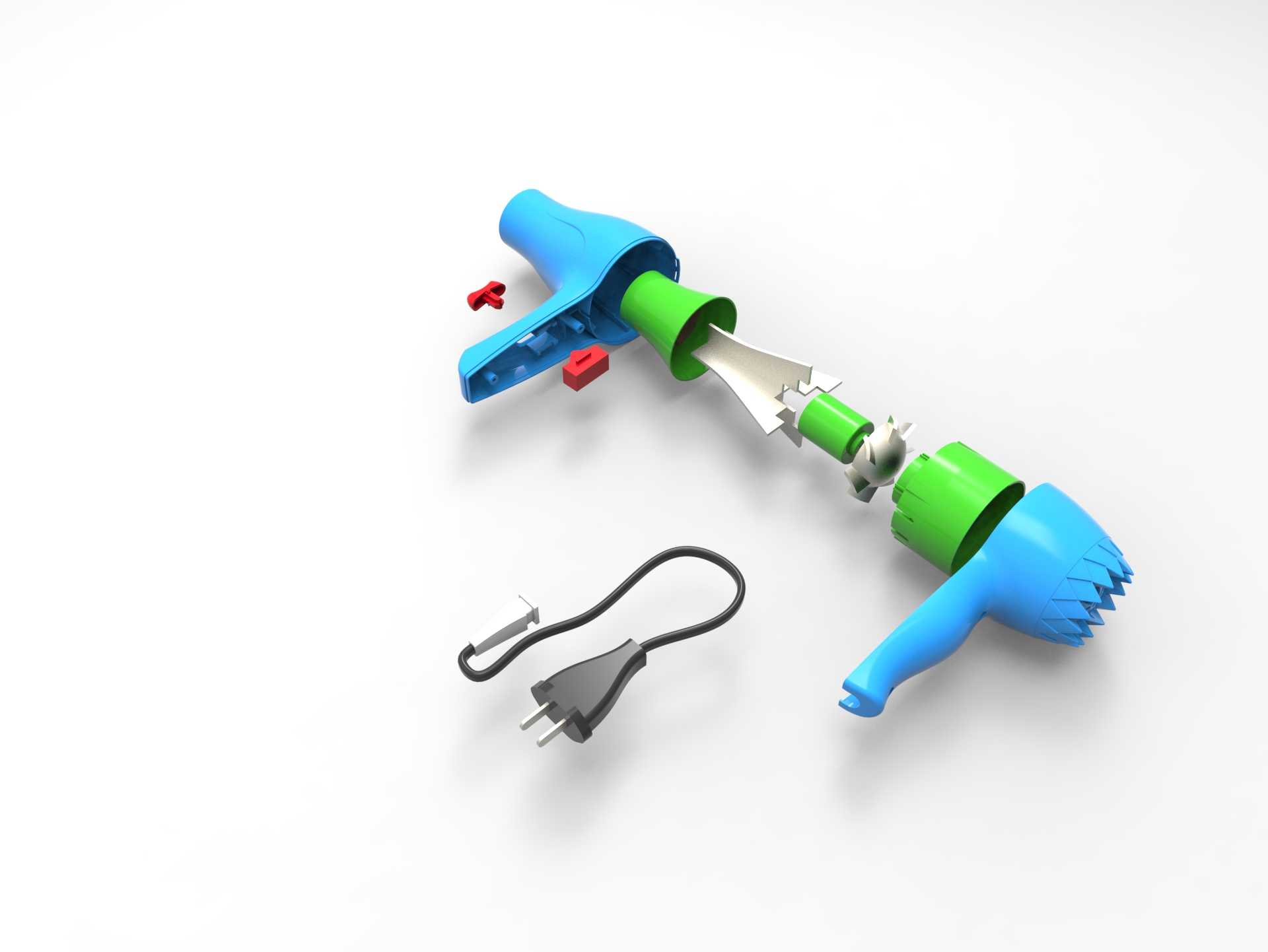

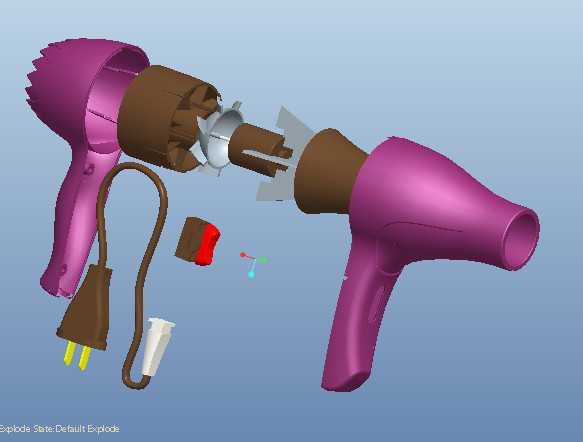

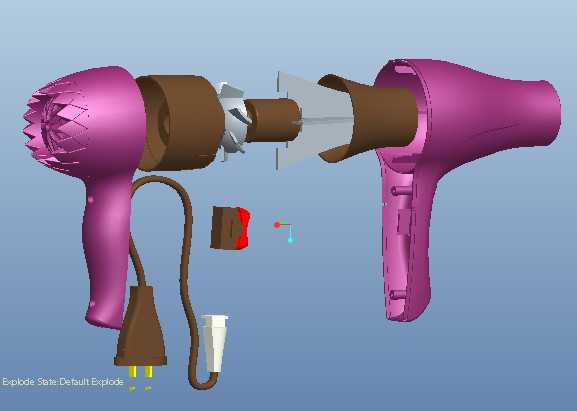

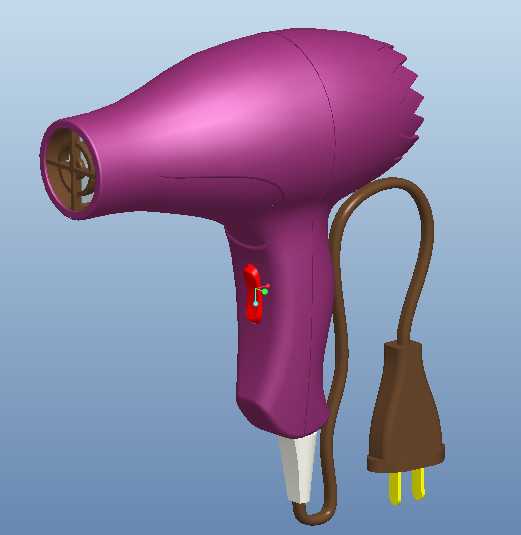

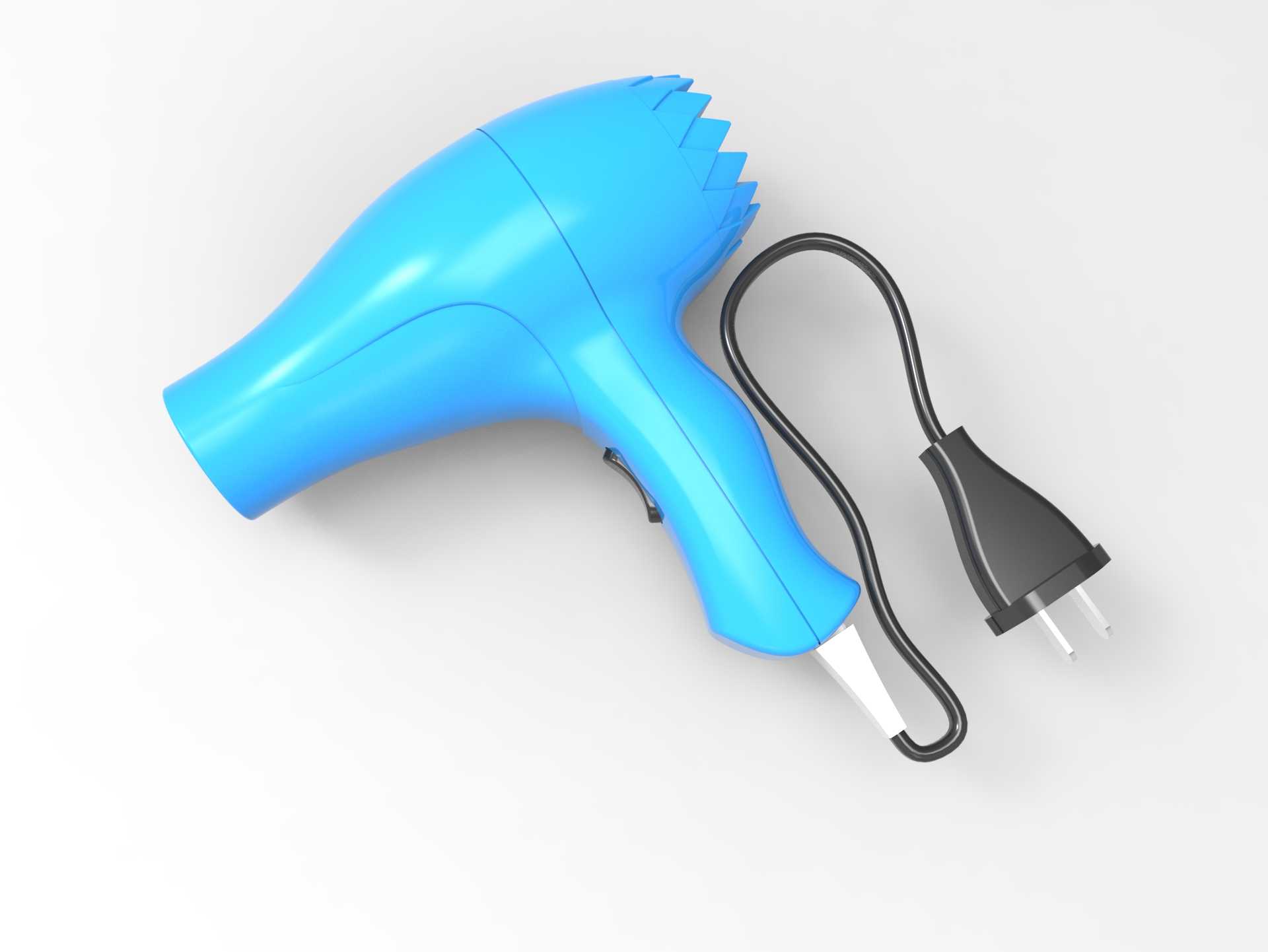

这款手持电吹风的三维设计，主要面向家庭日常个护、美发沙龙商用、酒店客房配套等多类应用场景，作为日常毛发护理、造型打理的核心手持电器，其设计全程围绕握持舒适度、使用安全性、出风效率三大核心诉求展开。从产品功能特性来看，整体结构分为风筒主体、握持手柄、供电线缆三大模块，风筒前端为集中出风通道，内部预留了发热组件、风轮驱动电机的安装腔体，筒身尾部做了锯齿状进风防护结构，既可以避免使用过程中发丝被卷入设备内部，也能保证进风面积充足，降低风阻带来的工作噪音。手柄部分做了贴合人体手掌弧度的曲面收腰设计，表面预留了档位调节按键的安装位，握持时虎口与手柄曲面自然贴合，长时间举持使用也不易产生酸胀感，手柄与风筒的衔接处做了顺滑过渡处理，没有突兀的棱角，既提升了外观整体性，也避免日常使用时磕碰划伤。线缆部分做了防弯折的出线防护设计，插头采用常规两相扁插结构，适配国内绝大多数民用供电插座。从设计思路来看，整体外观采用流畅的一体化曲面造型，没有多余的装饰结构，既降低了注塑生产的开模难度，也方便日常使用后的表面清洁，亮面外壳的设计兼顾了视觉质感与耐脏易擦拭的实用属性。在外形尺寸与安装边界上，整体长度控制在220mm左右，风筒最大直径约80mm，手柄长度约120mm，整体重量控制在500g以内，符合手持电器的轻量化设计要求，内部各组件的安装预留间隙严格控制在安全范围内，发热组件与外壳之间预留了足够的隔热层安装空间，避免使用过程中外壳温度过高造成烫伤，线缆连接处做了加强筋结构，能够承受日常使用过程中反复弯折的拉力，提升产品整体使用寿命。进风区域的防护格栅间隙控制在3mm以内，既保证进风顺畅，也能避免异物进入腔体损坏内部组件，出风端做了收窄的导流设计，能够让吹出的气流更加集中，提升干发与造型的效率。
