旋翼式民用冷水计量表结构设计

　　在民用建筑给排水、市政供水分户计量、二次供水改造以及工业厂区用水核算场景里，旋翼式水表是最常见的流量计量终端。这套三维结构完整还原了湿式冷水表从外部壳体到内部计量机芯的装配关系，建模时优先保证现场安装对接逻辑与内部传动链路的可追溯性，而非仅做外观包覆。

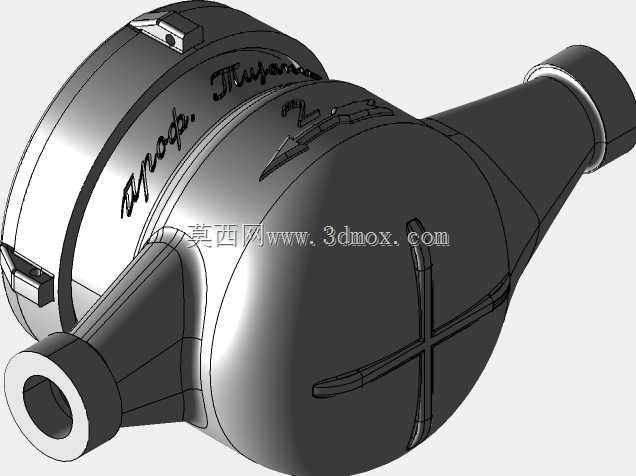

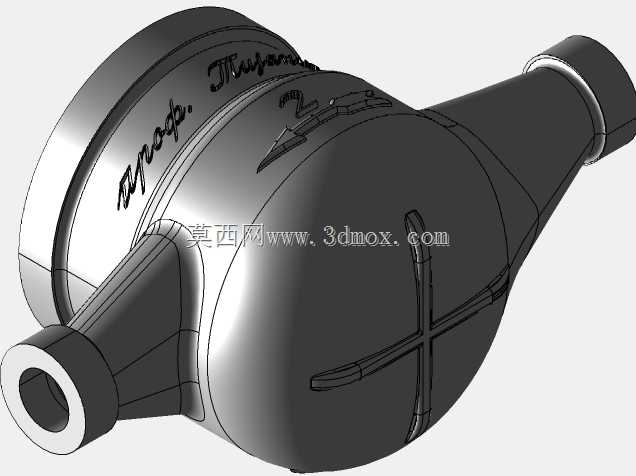

　　从现场安装边界来看，表体两端采用标准管螺纹接口，接口轴线保持同轴，两端接管端面预留足够扳手操作空间，避免入户管道井内安装时与角阀、止回阀发生干涉。表壳下部为水流过流通道，水流沿轴向进入表体后经导流筋整流，垂直冲击叶轮腔内部的旋翼组件，将水流直线动能转化为叶轮旋转运动；叶轮转轴上下两端采用宝石轴承或耐磨轴套定位，低流量工况下也能减小启动摩擦阻力，保证小流量计量灵敏度。叶轮上部通过齿轮减速组将转速逐级降速，传动至刻度盘上方的字轮与指针机构，将累计流量直接以机械数字形式呈现，无需外部供电即可长期稳定运行。

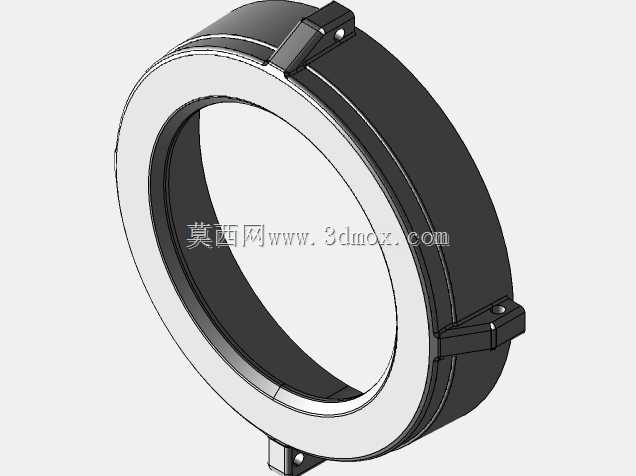

　　表壳上部设置独立的计数机构密封腔，湿式结构里计数组件浸没在被测水中，表盘玻璃与表壳之间采用密封圈压合封装，既保证水压下不渗漏，也让读数清晰无雾气。表罩与表壳通过螺纹旋合压紧，周向预留铅封孔位，供水部门完成调校后可穿铅封，防止用户私自拆改计量部件。表盘刻度区分黑色整数位与红色小数位，整数位对应立方米累计水量，小数位用于校验瞬时流量读数，现场抄表时可直接读取整数字轮数值，无需换算。

　　结构设计过程中需要重点把控几个配合关系：一是叶轮腔与导流罩的同轴度，若导流筋偏斜会造成水流单侧冲击叶轮，引发计量偏快或偏慢；二是齿轮传动组的啮合侧隙，侧隙过大会导致低流量下传动迟滞，侧隙过小则会在水质含微小杂质时出现卡滞；三是表玻璃压圈的压紧量，压紧过度容易导致玻璃爆裂，压紧不足则会在管网水压波动时出现渗水。

　　外形尺寸方面，常规小口径民用水表的主体长度适配家用管道安装间距，表体顶部表盘高出管道轴线一定高度，保证管道井内保温层包裹后仍可清晰读数；表体底部无突出凸起，可平稳放置在台面或管道支架上，水平安装时表盘朝上，倾斜角度不超过规范允许范围，避免叶轮轴受侧向力加剧磨损。

　　在供水系统选型阶段，结构工程师可借助该三维模型核对管道井排布：确认水表前后直管段长度是否满足整流要求，预留的拆装空间能否容纳管钳操作，保温层厚度叠加后表盖是否可正常翻开查看读数。针对老旧小区改造场景，还可在模型中匹配配套的接管螺母、密封垫片、止回阀接口，提前排查不同厂家管件对接时的螺纹长度匹配问题，避免现场施工出现螺纹拧入深度不足导致的渗漏隐患。

　　内部流道建模时保留了壳体进出口的渐缩渐扩过渡，避免流道截面突变造成局部水头损失过大；叶轮叶片倾角经过常规计量特性匹配，在常用流量区间内叶轮转速与水流速度近似线性对应，过载流量下也不会因转速过高导致部件加速磨损。计数机构的齿轮组采用分层布置，下层齿轮直接承接叶轮输出，上层逐级带动字轮排布，所有齿轮轴孔都定位在统一的机芯夹板上，装配时整体机芯可从表壳上方一次性装入，便于产线快速组装与后期维护拆解。

　　这套结构也可作为智能水表改造的基础本体，在不改动原有机械计量部分的前提下，可在字轮对应位置加装脉冲采样或光电直读模块，将机械读数转化为电信号远传，适配智慧供水管网的远程抄表需求，模型预留的上部腔体空间也能容纳电池与通讯模块的布置校验。
