便携式手持燃气喷火枪结构设计

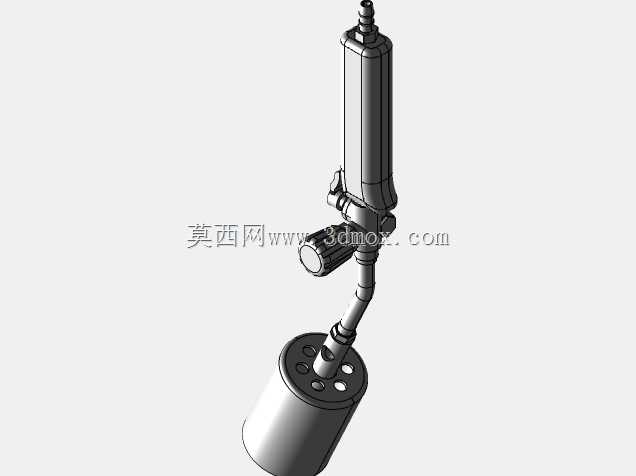

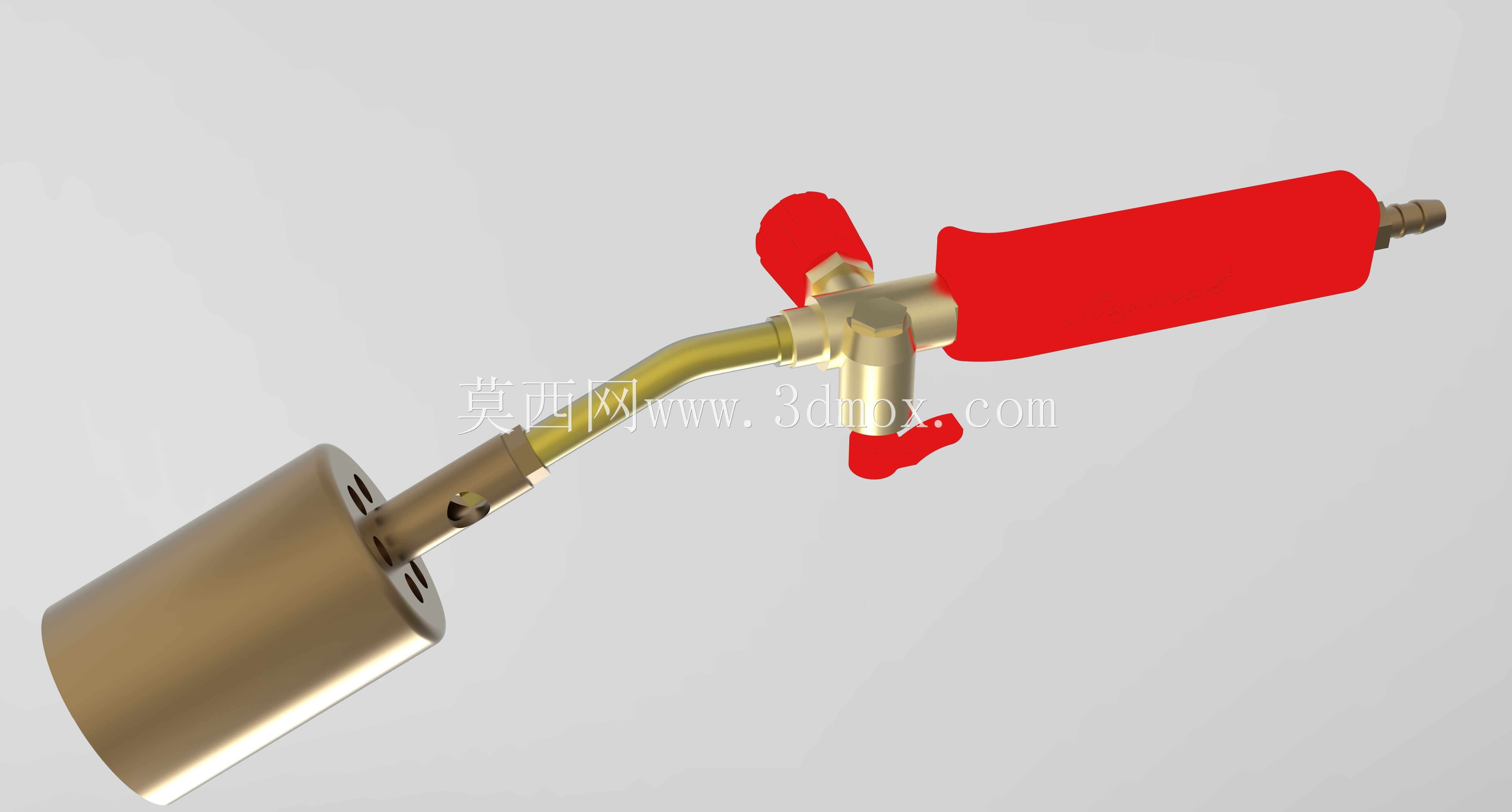

　　该结构围绕现场加热、烘烤、除漆、管件热弯、局部退火及小型维修作业展开，核心是把燃气输送、流量调节、握持操作和火焰输出集中在一支手持式喷火枪上。整机前端为圆柱形燃烧筒，承担混合气体喷出与火焰稳定燃烧的作用；中段通过弯管连接黄铜阀体，使喷头轴线与握持方向形成合适夹角，作业时手腕不必过度翻转，火焰能够较自然地指向工件表面。后端红色手柄包裹燃气通道和主要操作区域，外形采用长筒式包覆结构，既便于单手抓握，也能在连续使用时降低金属阀体向手部传导的热量。

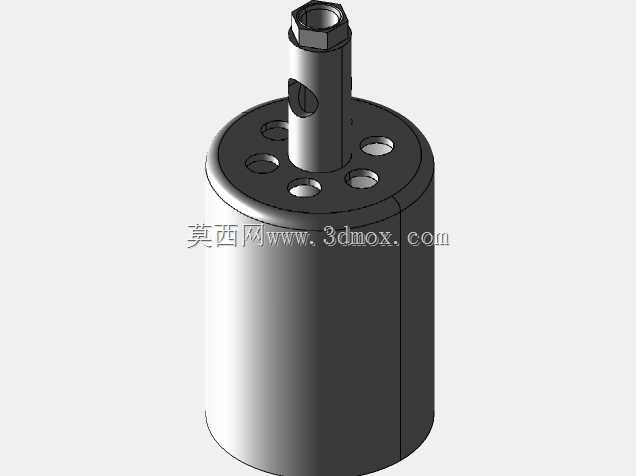

　　从实际使用场景看，这类喷火枪常出现在设备检修、管道安装、钣金校正、屋面防水烘烤、户外解冻和工艺加热等场合。操作者通常需要在站姿、蹲姿或狭小空间内快速调整火焰方向，因此管路不能完全沿直线布置。模型中的弯管段将燃烧筒向前下方引出，阀体重心靠近手柄，喷嘴连接端位于手柄尾部，使燃气软管接入后不会干扰手腕动作。前端燃烧筒直径明显大于输送管，能够为燃气与空气的混合、火焰成形和喷口强度提供足够空间；筒侧开孔结构则对应空气引入或稳焰需求，避免火焰过于集中而造成局部过热。

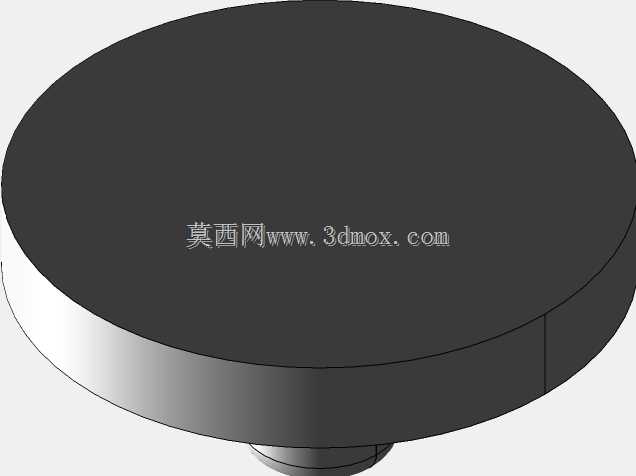

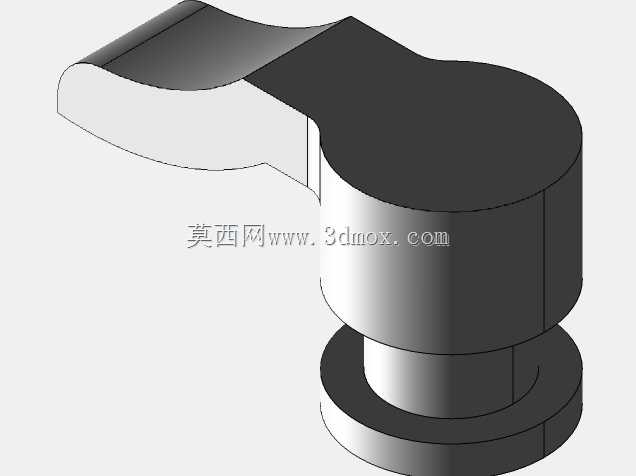

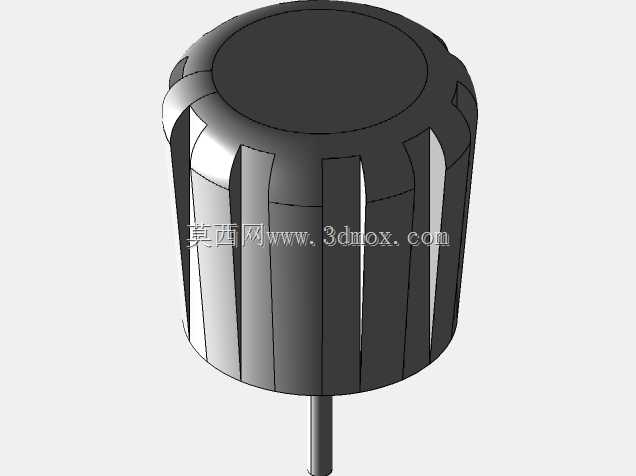

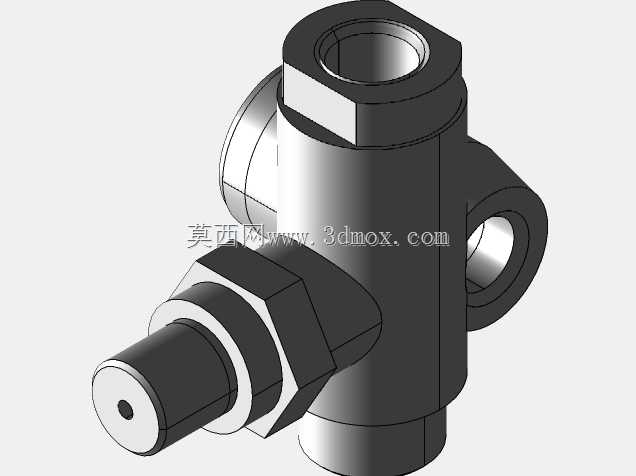

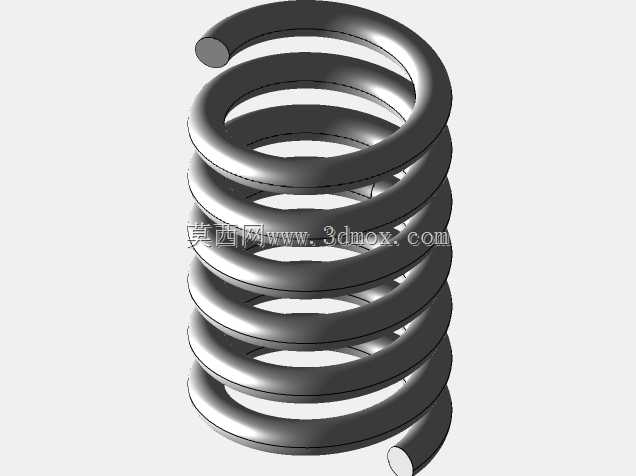

　　阀体部分是整机功能控制的关键。黄铜材质具有较好的切削加工性、耐蚀性和导热表现，适合制作小型燃气控制阀。模型中阀体上方设置红色手轮，侧面配有红色扳动件，分别对应流量调节与启闭控制的操作逻辑。手轮采用花瓣状外缘，便于戴手套时旋转；侧向扳件行程短、反馈直接，适合在点火前快速确认气路状态。阀体内的通道转折需要兼顾流通面积与密封可靠性，孔径过小会造成压降增大、火焰无力，孔径过大则降低微调精度。结构设计时通常将进气、阀芯、出气通路集中在紧凑阀体内，减少接头数量，也就减少了潜在泄漏点。

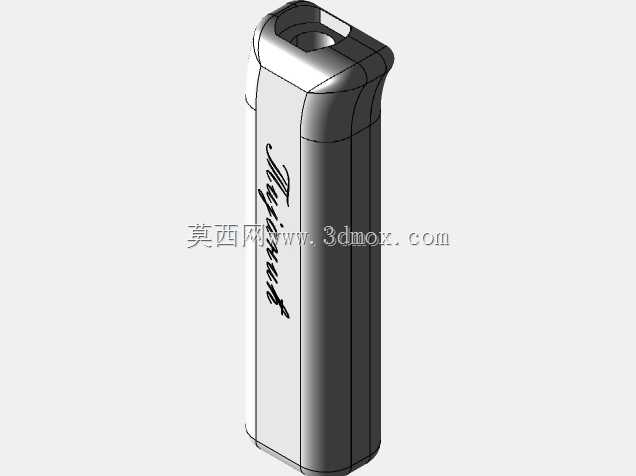

　　手柄与阀体的配合不能只考虑外观包覆。红色手柄内腔需要容纳尾端气嘴和部分连接结构，外表面则应形成防滑、隔热和定位特征。手柄前端与金属弯管之间保留过渡区，防止高温区域直接贴近塑料或非金属握持件；尾部阶梯状气嘴用于连接软管，端部小直径凸台可增强管箍卡紧效果。若用于频繁移动的维修场景，手柄尾部不宜形成尖锐棱角，软管摆动方向应留有圆角过渡，否则长期弯折后容易在接口附近产生疲劳裂纹。

　　安装边界方面，整机呈细长手持形态，前端燃烧筒为最大径向轮廓，后端软管接口为外接边界。布置工装或包装内衬时，应按燃烧筒外径、阀体侧向手轮突出量和手柄长度共同确定容纳空间，不能只按中心管线长度估算。手轮和侧扳件属于外露操作件，周围需要预留手指旋转和扳动空间；燃烧筒与弯管连接处承受热应力和机械碰撞，壁厚过渡应连续，喷口端面则需保持平整，以保证火焰方向稳定。

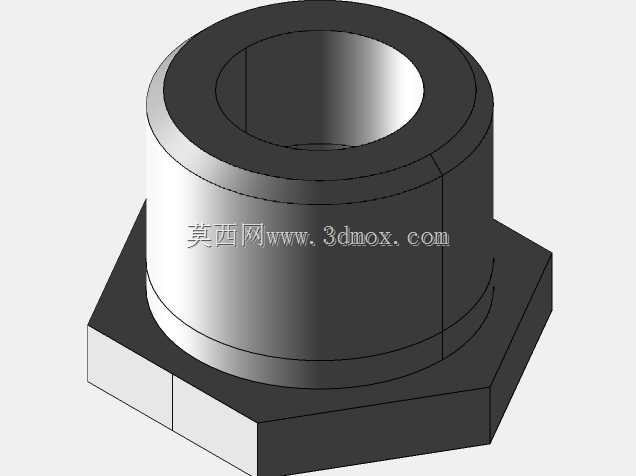

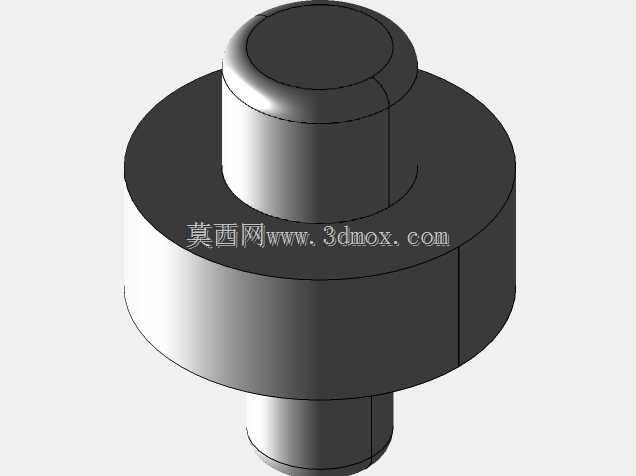

　　建模时可将结构拆分为燃烧筒、喷口连接件、弯管、阀体、阀芯操作件、手柄和尾接气嘴等模块。燃烧筒适合用回转体加侧孔阵列表达，弯管通过扫掠建立中心路径，阀体则以多向管接头为基础再切除阀腔和密封面。红色握持件与金属管路之间应体现装配间隙和限位台阶，手轮、扳件与阀体的连接位置也要保留销轴或螺纹装配关系。这样处理后，模型不仅能展示外观，还能清晰反映气路走向、操作件运动范围和现场使用时的空间干涉情况，为后续加工、选型和工装校核提供直接依据。
