直径1.3米高30米工业钢制烟道烟囱结构

这款工业钢制烟囱主要应用于中小型工业锅炉、煤气发生炉及配套工业炉窑的烟气排放场景，常见于工业园区供热站、中小型工厂动力车间、区域能源供应站点等场所，承担着将炉窑燃烧产生的高温烟气、处理后的达标废气有序输送至高空排放的核心作用，可有效避免低空废气滞留，满足厂区及周边区域的环保排放高度要求，适配常规工业炉窑的烟气排量需求。

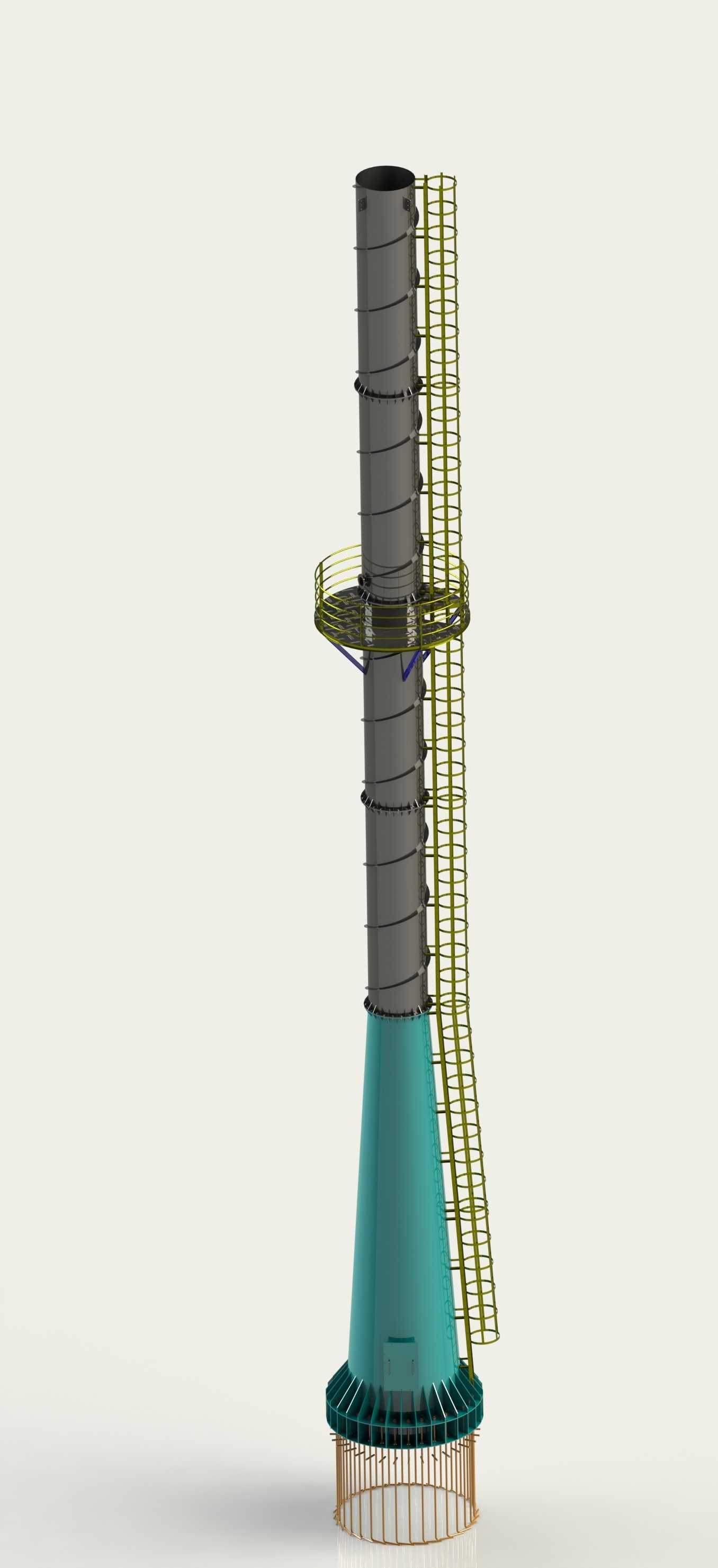

从实际功能特性来看，该烟囱整体采用分段式钢制结构设计，下部为锥形过渡段，上部为等直径直筒段，锥形段可实现底部基础与上部直筒的平滑衔接，分散上部筒体的载荷，提升整体结构的抗风载、抗自重变形能力。筒体外侧配套设置了连续直爬梯与中部环形检修平台，爬梯沿筒体轴向全程布置，踏步与护笼结构符合工业高空作业的安全防护要求，中部环形检修平台可满足运维人员定期检查筒体焊缝、防腐层、连接紧固件的作业需求，无需额外搭设临时作业设施，大幅降低后期运维的作业难度与安全风险。筒体底部设置了环形安装底座，底座预留了与下部混凝土基础、预埋地脚螺栓匹配的安装孔位，可直接与现场浇筑的钢筋混凝土基础对接固定，底部还预留了与水平烟道对接的接口，可直接连通炉窑出口的水平烟道，实现烟气的顺畅导入。

在设计思路上，该结构充分考虑了工业现场的安装与使用需求，分段式的筒体设计既方便工厂预制加工，也能适配公路运输的尺寸限值，现场可通过法兰拼接完成组装，无需大型吊装设备长时间作业。直筒段直径设定为1.3米，可匹配对应吨位锅炉的烟气流速要求，避免烟气流速过快带来的筒体磨损、阻力过大问题，也不会因流速过慢导致烟气中粉尘沉降在筒体内壁造成堵塞。整体30米的排放高度，可满足多数中小型工业炉窑的环保排放高度要求，无需额外加高即可达到常规区域的废气扩散要求，同时结构自重经过优化，不会对下部基础造成过大的载荷压力，适配常规工业场地的基础承载能力。

从安装边界来看，该烟囱安装时需保证底部基础的水平度满足安装要求，爬梯方向需对齐厂区的运维通道方向，方便人员上下作业，环形平台的位置避开了烟气接口、筒体加强筋的位置，不会影响烟气流通与结构强度，整体结构可适配户外露天安装场景，外部配套的防腐结构可耐受常规工业环境下的风雨侵蚀与烟气腐蚀，保障长期使用的结构稳定性。
