工业级旋风分离器动力传动成套结构

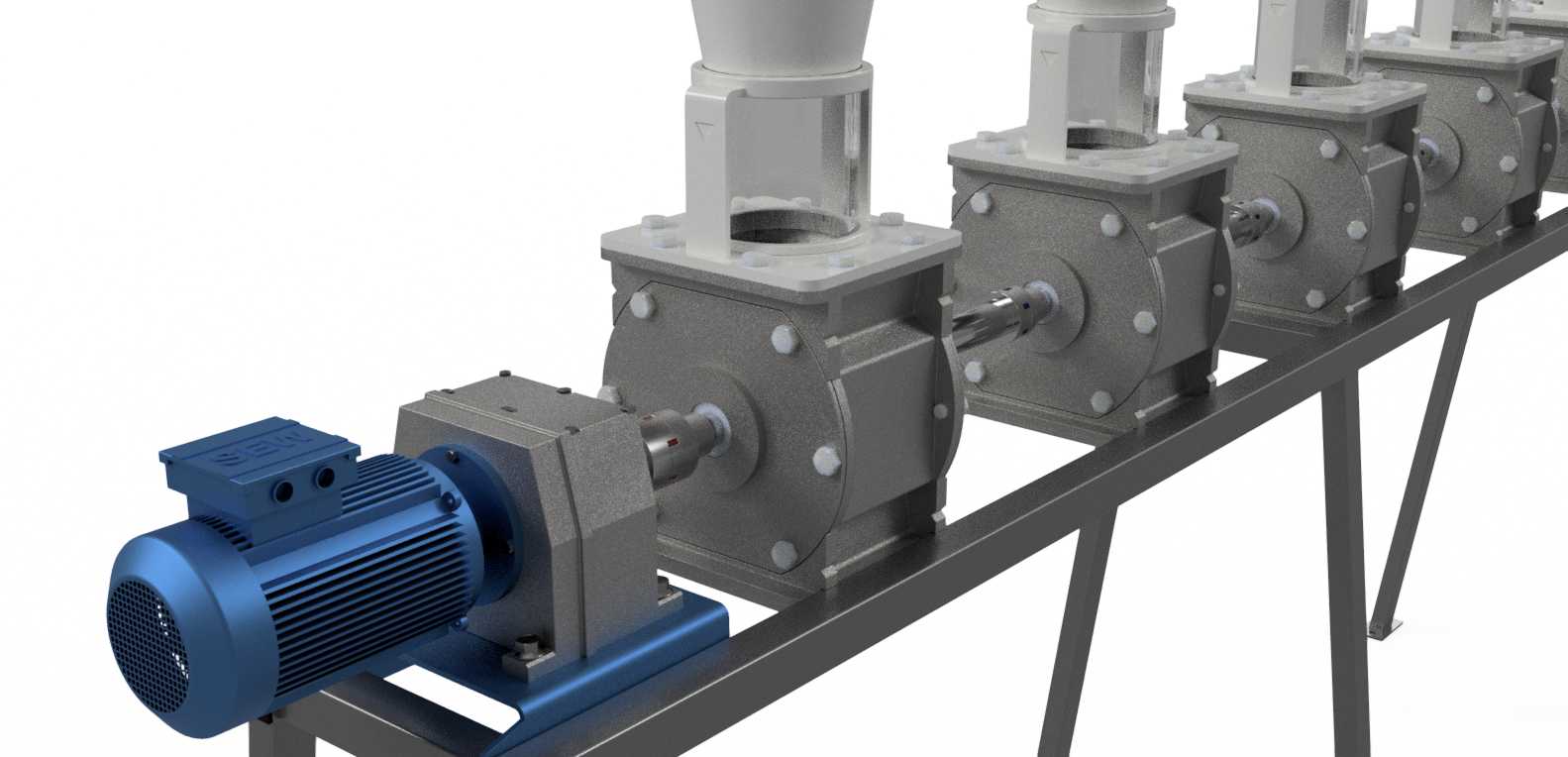

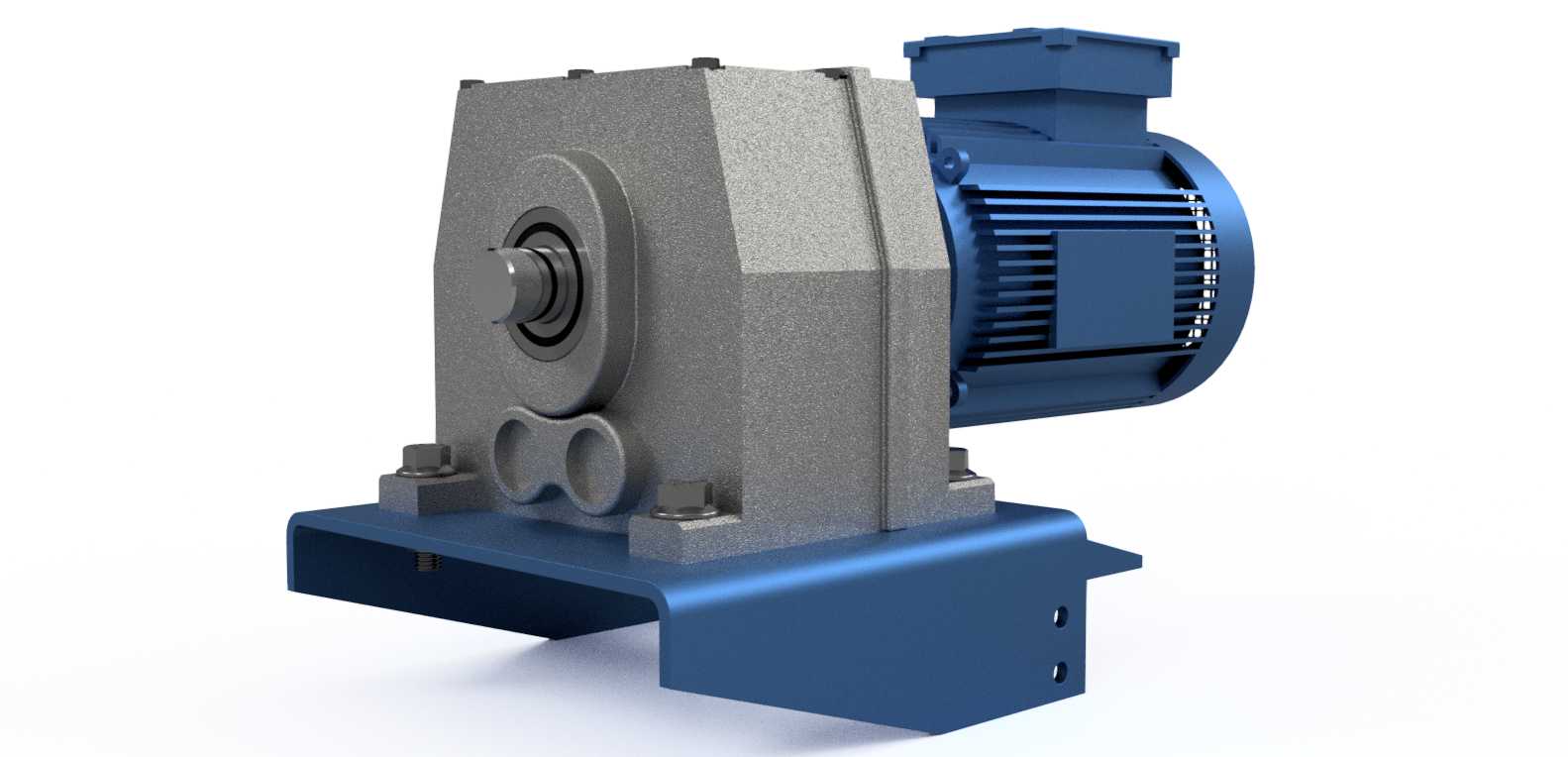

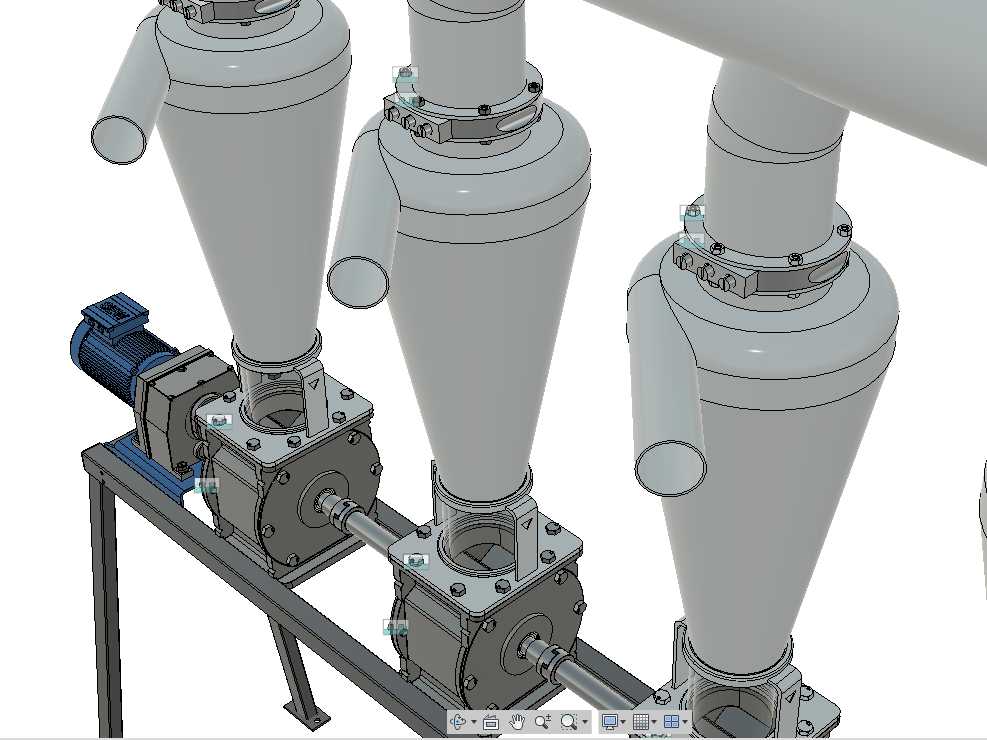

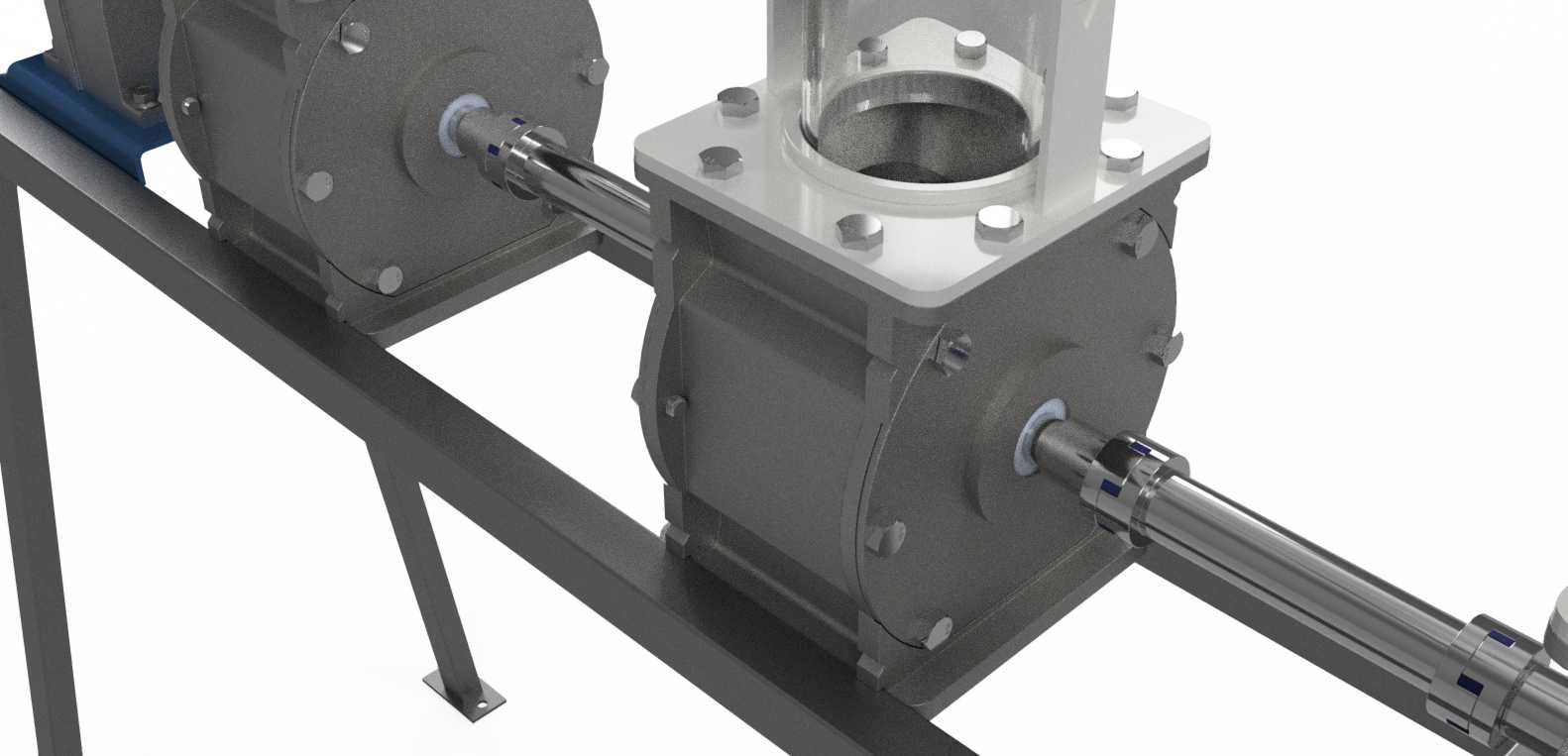

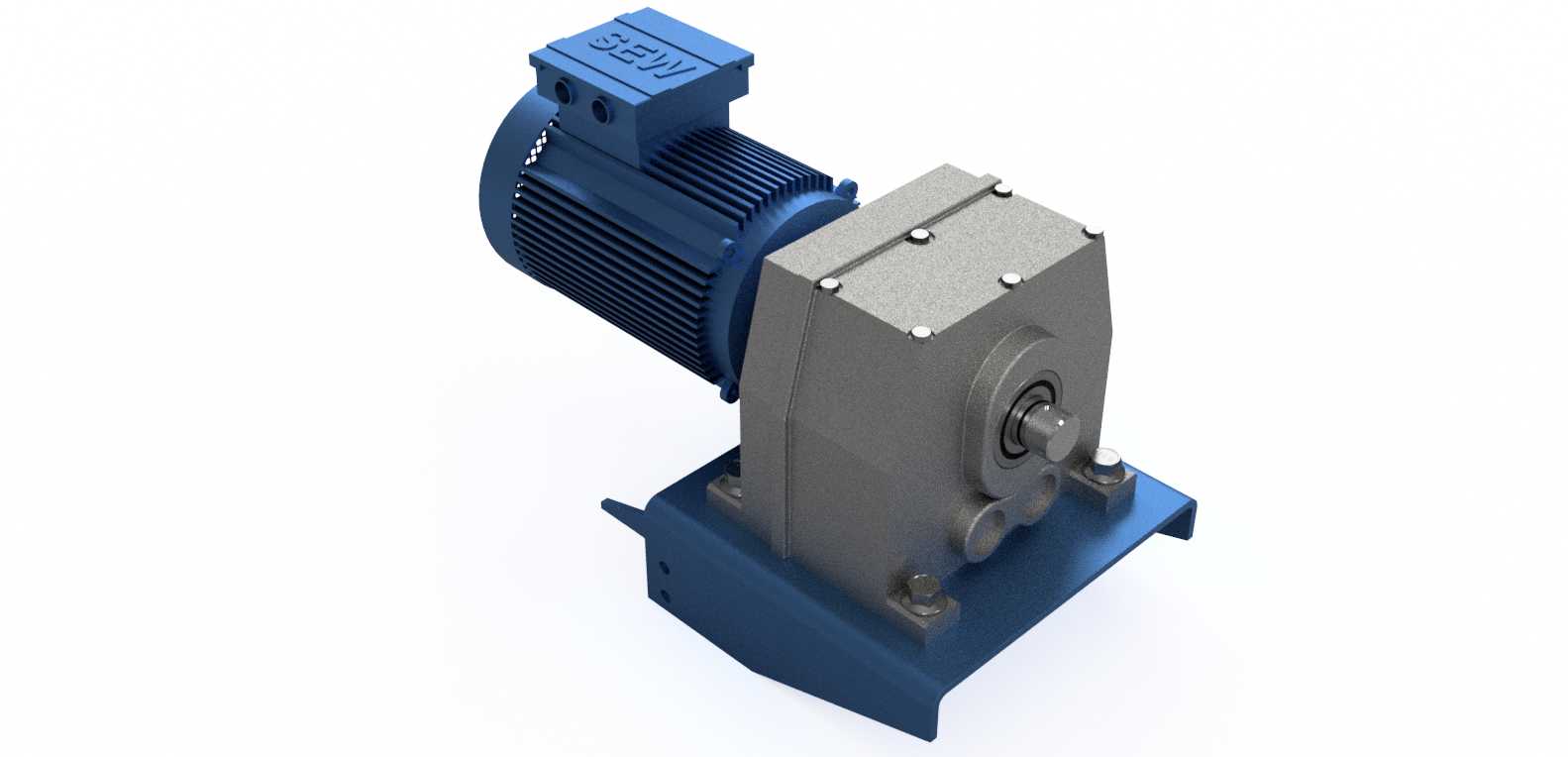

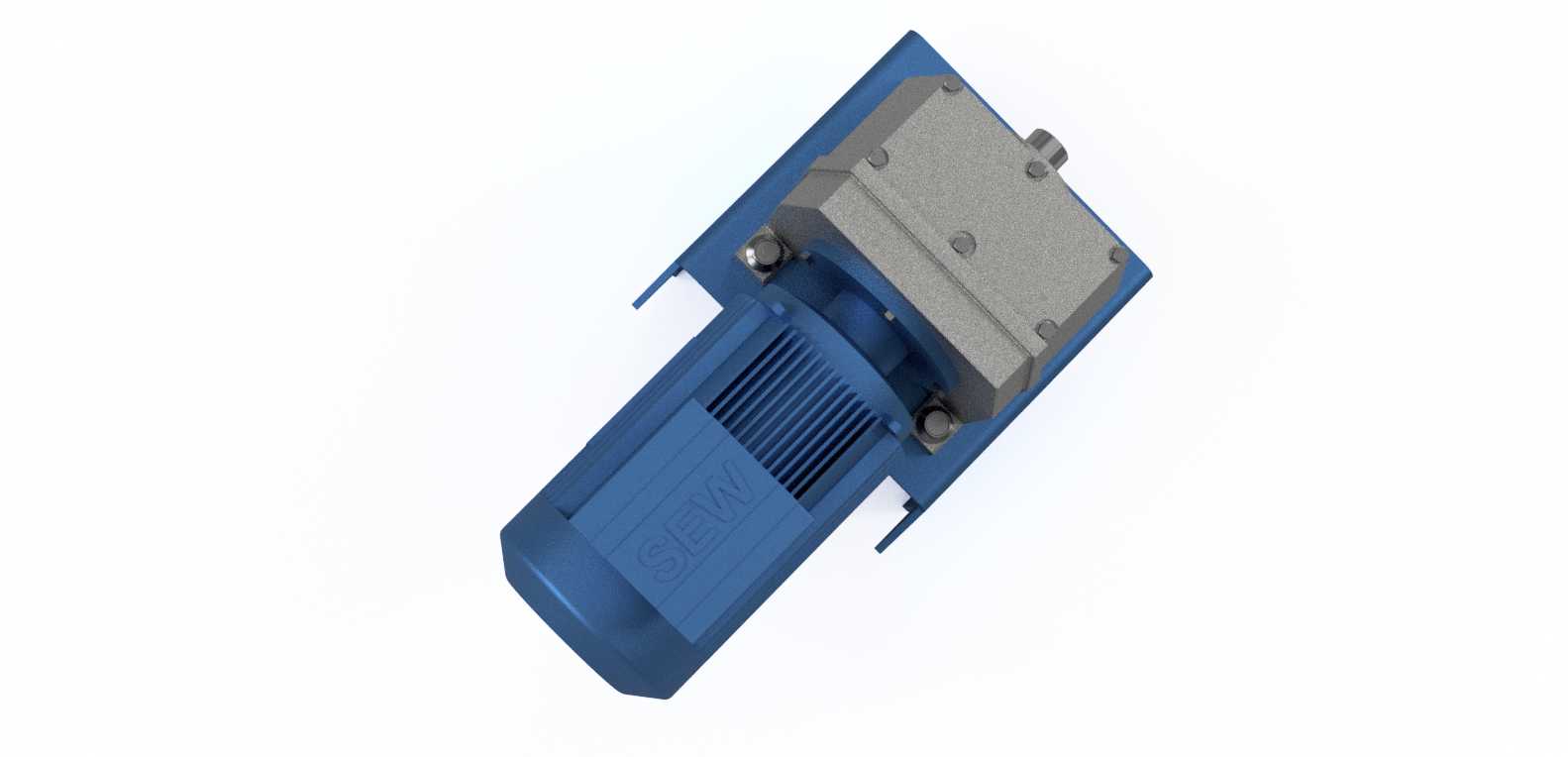

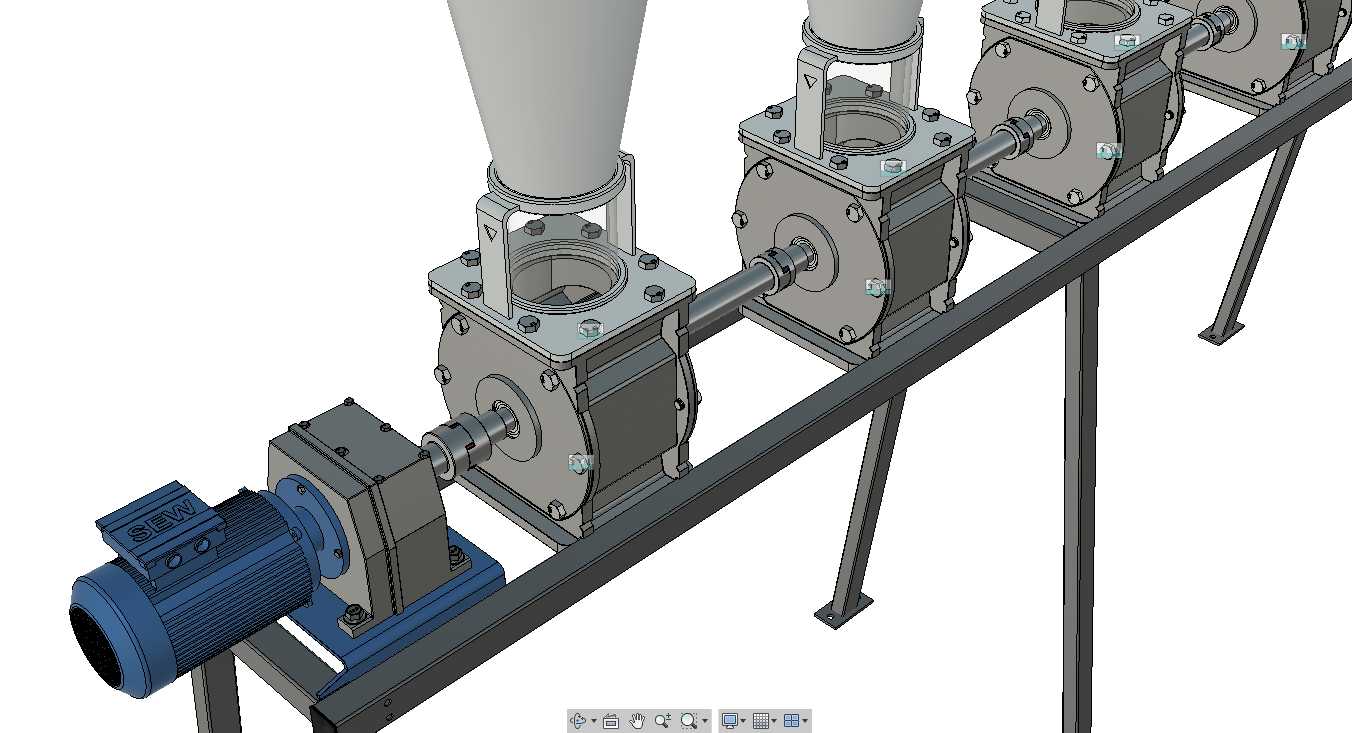

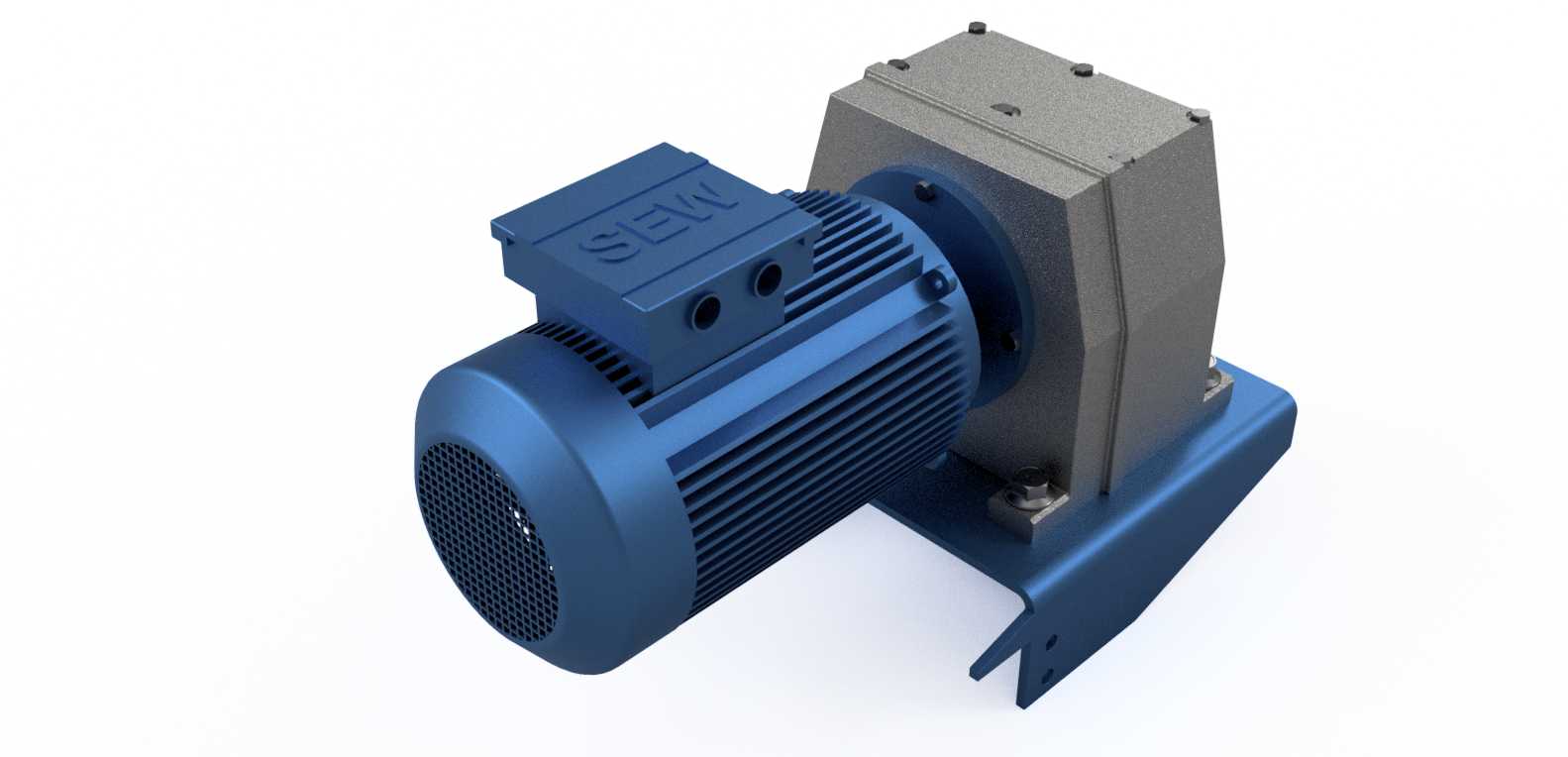

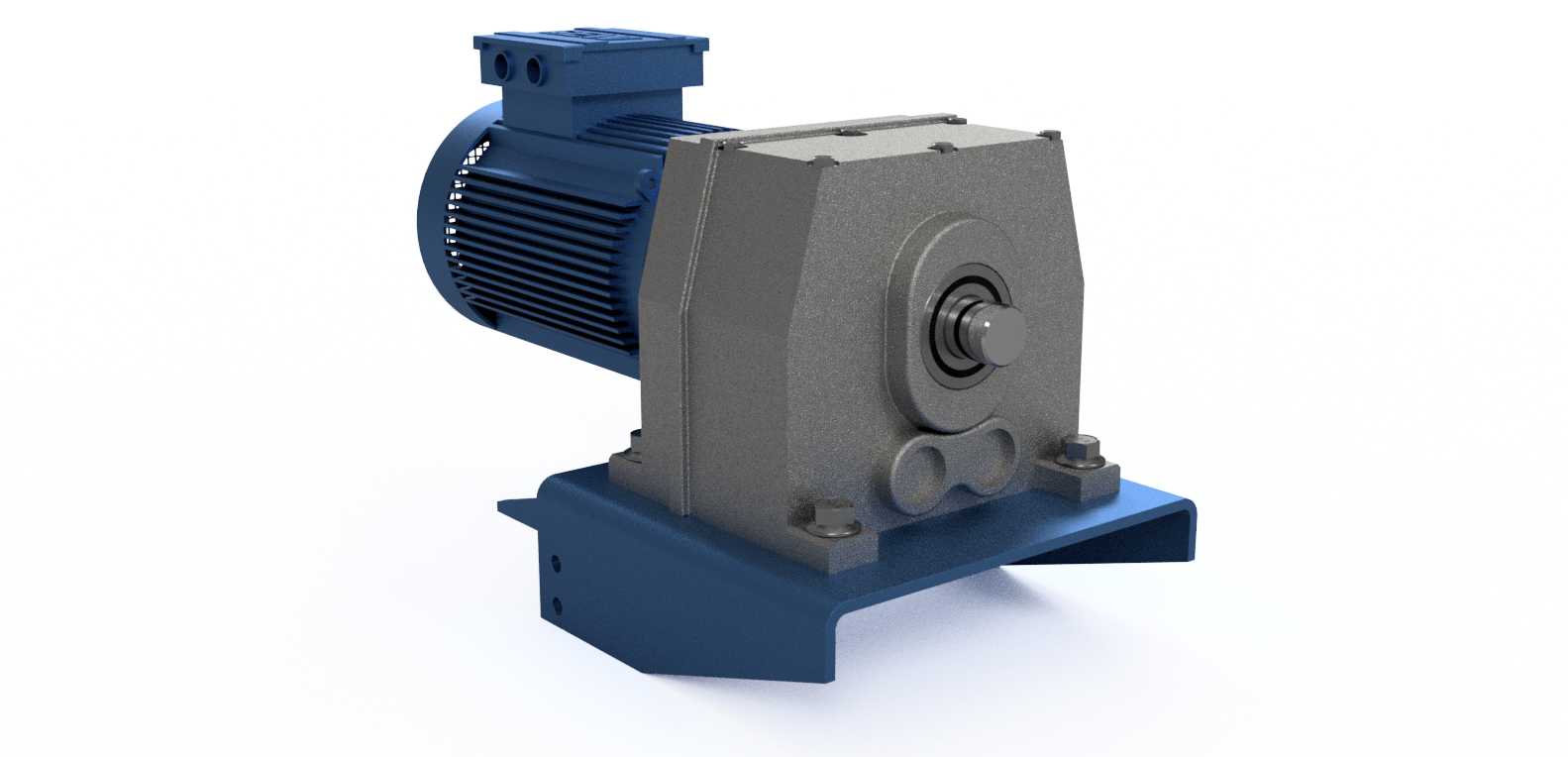

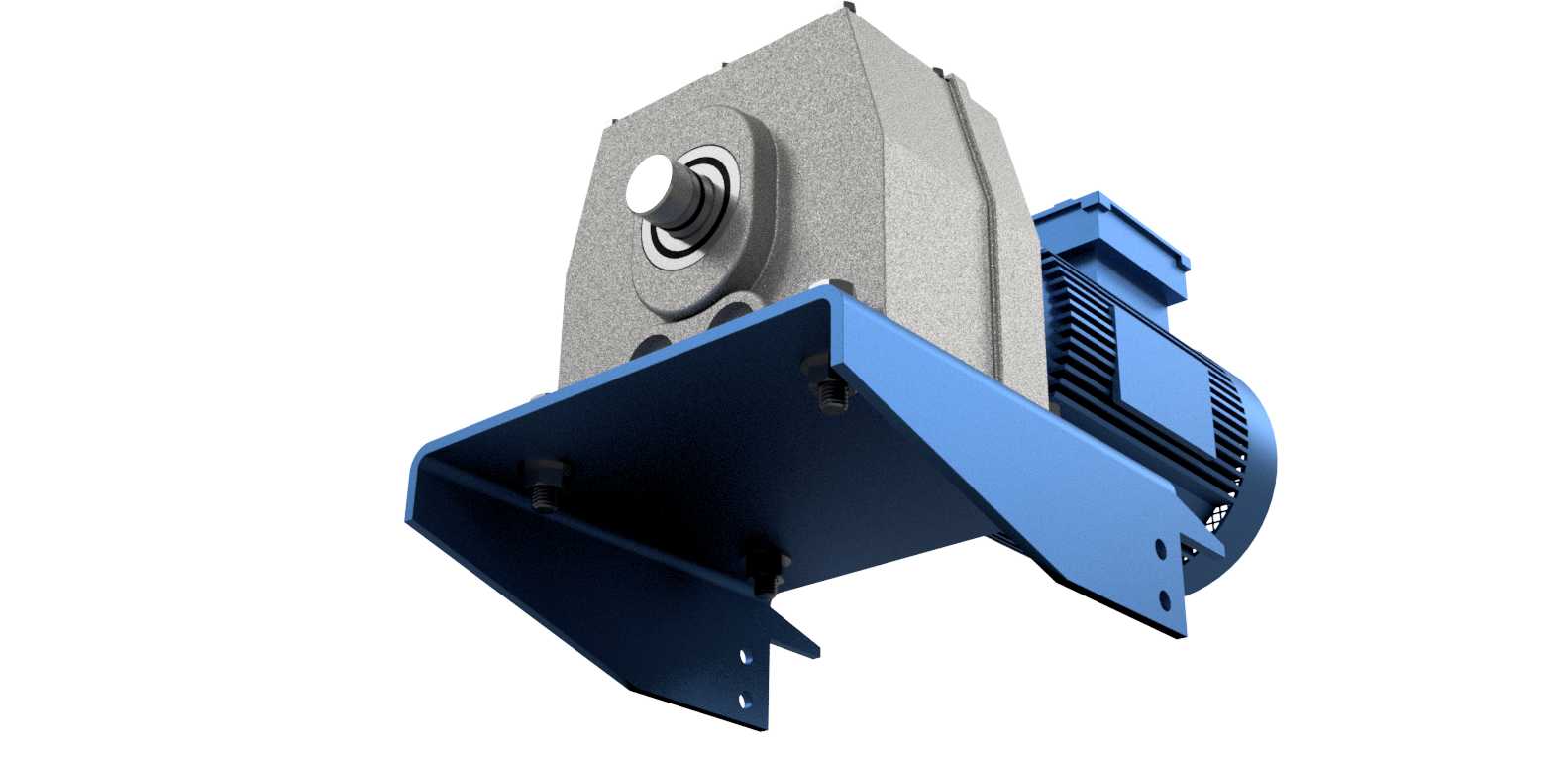

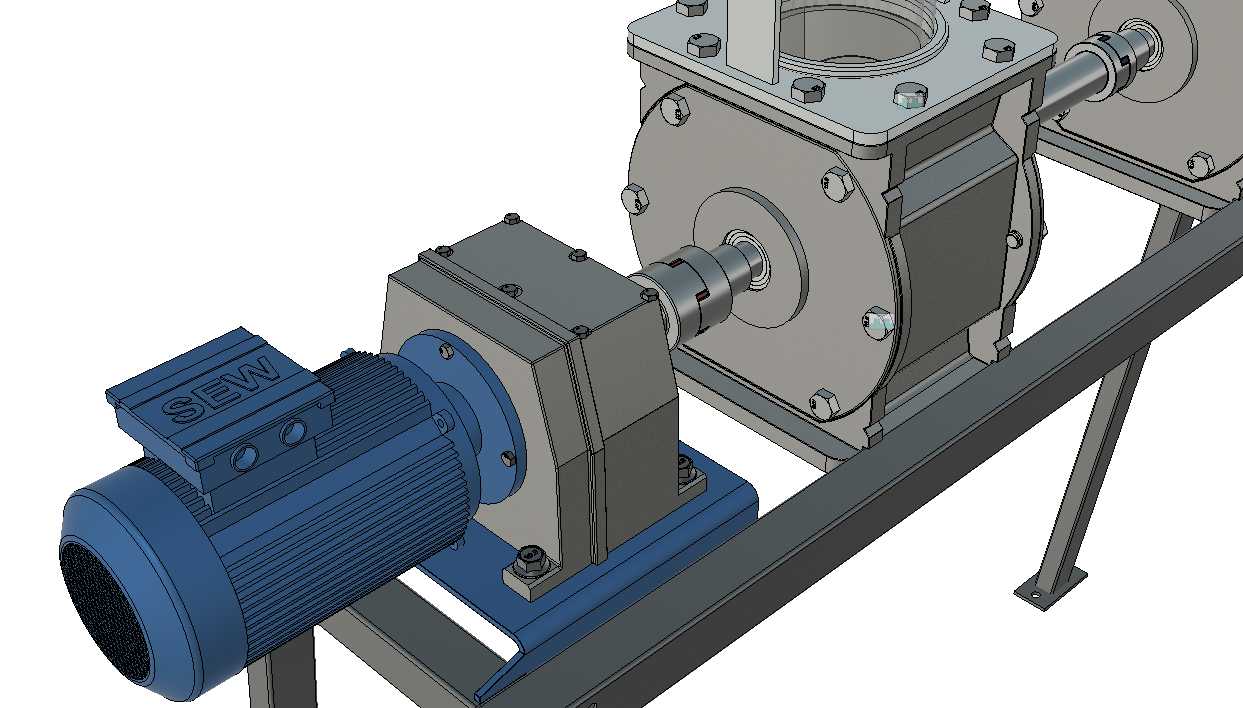

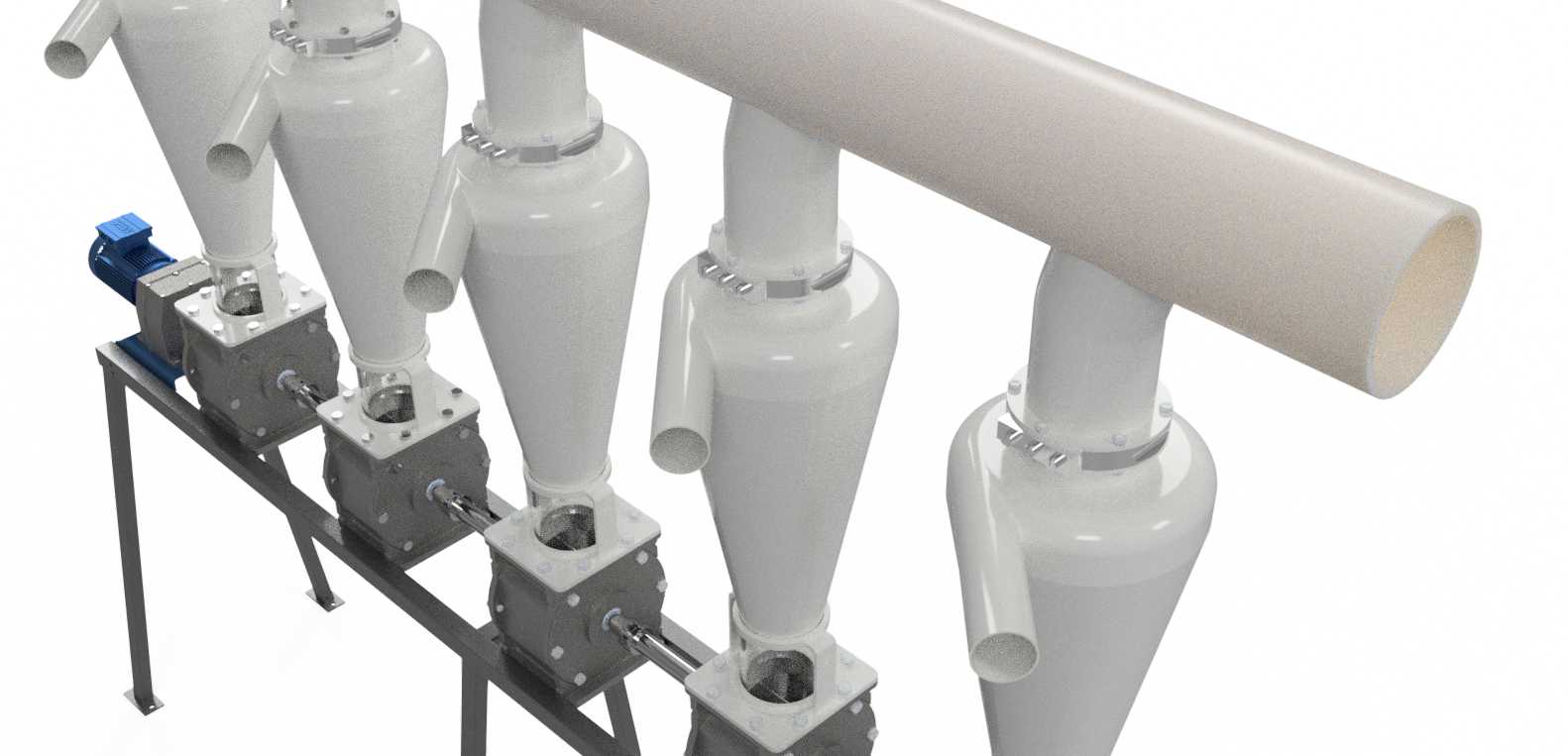

这套旋风分离器成套结构主要面向粉体加工、粮食储运、化工物料输送、木工除尘等工业场景，作为气固两相分离系统的核心卸料与分离衔接单元，承担着将旋风筒内分离出的固体物料稳定卸出、同时阻断上下腔气压连通避免气流短路的核心作用，是保障除尘系统、气力输送系统运行效率的关键配套设备。整套结构集成了驱动单元、减速传动单元、分离卸料主体、气锁结构与安装支撑框架，各部件衔接紧凑，可直接适配常规旋风除尘器的下部出料口安装，无需额外搭建复杂的传动衔接结构。从功能特性来看，驱动端采用SEW系列卧式电动机提供稳定动力输出，搭配同轴式齿轮减速箱将电机高转速低扭矩的输出特性转换为低转速大扭矩的动力输出，匹配旋转卸料阀的运行转速需求，避免转速过快导致的物料卡滞、气压泄漏问题，也不会因转速过慢造成物料堆积堵料。核心的旋风分离器腔体采用法兰螺栓拼接结构，上下端分别预留进料口与出风口连接法兰，可直接与上游旋风分离筒体、下游输送管道对接，腔体内部的旋转叶轮与腔壁间隙控制在极小范围，配合气闸结构实现可靠的锁气效果，保证旋风筒内部的负压环境稳定，避免外部空气从出料端倒灌破坏分离流场，大幅提升气固分离效率。在设计思路上，整套结构优先考虑工业现场的安装维护便捷性，所有连接部位均采用标准紧固件拼接，减速箱与电机采用一体化安装底座固定在支撑架上，同轴度通过加工止口保证，减少现场安装调试的校准工作量；支撑架采用型钢焊接结构，底部预留设备安装固定孔，可直接固定在车间地面或设备平台上，承重冗余充足，可承受满负载运行时的振动与物料重量冲击。外形尺寸方面，整套设备的横向安装宽度适配常规1200mm宽度的设备平台，纵向长度预留了电机接线、减速箱维护的操作空间，安装边界避开了现场常见的管道、桥架排布位置，各旋转部件均设置在设备内侧，外部无突出的运动结构，无需额外加装大面积防护栏即可满足车间安全运行要求，同时设备的检修口位置预留了足够的操作空间，日常清理卡滞物料、更换密封件时无需整体拆解设备，大幅降低后期运维的时间成本。
