带涡旋压缩机的开式风冷冷凝机组结构设计

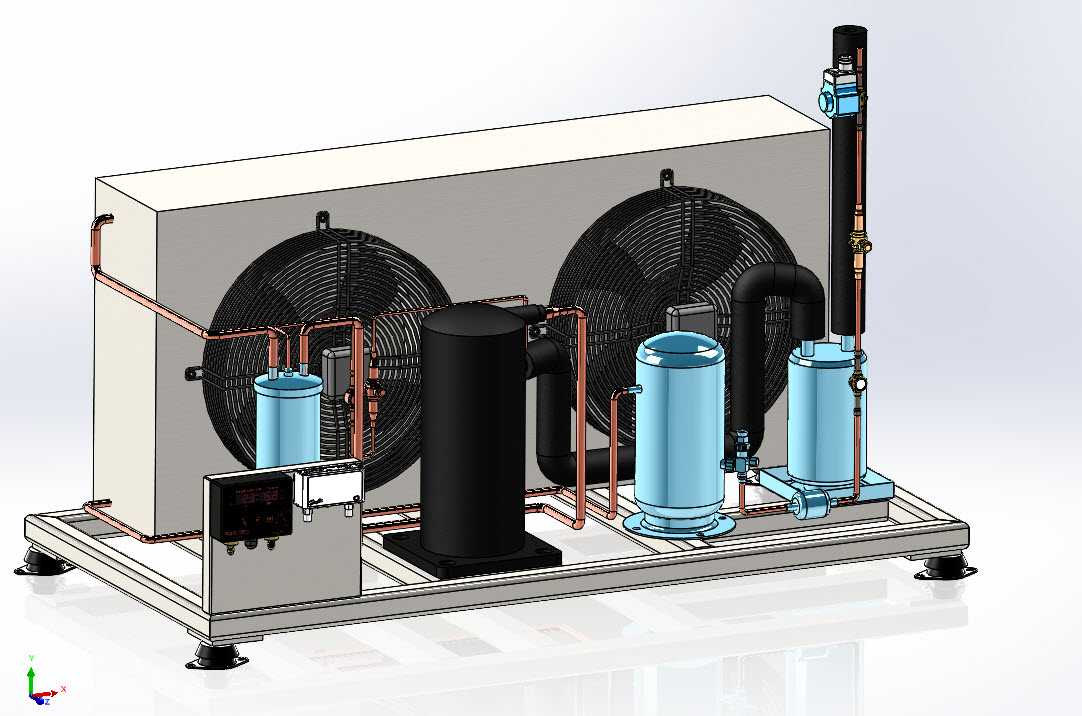

该开式冷凝机组主要面向中小型商用制冷场景，可配套应用于商超冷柜、小型冷库、工业工艺冷却、冷链前置仓等制冷需求场景，作为制冷循环的核心换热与动力集成单元，承担将压缩机排出的高温高压气态制冷剂冷凝为液态，同时完成气液分离、杂质过滤、压力调节的核心功能，为末端节流蒸发单元提供稳定的高压液态制冷剂供给。整套设备采用开式集成机架设计，底部采用带减震垫的可调支撑脚，可直接落地安装，无需额外浇筑复杂基础，机架整体采用型材焊接成型，所有部件均沿机架长度方向有序排布，预留了充足的管路检修与部件拆装空间，安装时仅需对接系统吸排气管道与供电线路即可完成部署，整体安装边界紧凑，可适配机房、户外遮阳棚、设备夹层等多种安装空间，机架底部的支撑脚可根据地面平整度进行高度调节，抵消地面不平带来的安装应力，避免管路长期受应力产生疲劳泄漏。设备核心动力单元采用涡旋压缩机配置，相比传统活塞式压缩机运行震动更小、噪音更低，容积效率更高，可长期稳定维持制冷系统的压力差；冷凝换热段采用大直径轴流风机搭配平置式翅片冷凝器，空气从机组正面流经冷凝器翅片带走热量后从侧面排出，换热风路无遮挡，可在35℃以内的环境温度下维持稳定的冷凝效果，风机采用低转速大风量设计，运行时气流噪音控制在商用场景可接受的范围内。管路系统采用紫铜管路硬钎焊连接，沿冷凝器与压缩机的排布路径合理规划走管走向，避免出现直角弯折导致的制冷剂流动阻力增大，管路上依次配置了气液分离器、干燥过滤器、视液镜、高低压保护开关与储液部件，可在运行过程中完成制冷剂气液分离、杂质水分过滤、制冷剂状态观测与系统超压保护，避免液态制冷剂进入压缩机造成液击损坏，同时储液部件可存储系统多余的制冷剂，适配不同长度的外接管路充注需求。整套机组的部件排布充分考虑了运行时的重量平衡，重量较大的压缩机与储液部件均布置在机架靠近中心的位置，降低运行时机架的震动幅度，电气控制盒布置在机架侧方便于操作的位置，可直接显示系统运行压力与温度参数，方便运维人员日常巡检调试。
