多轴教学实训关节机械臂夹爪结构

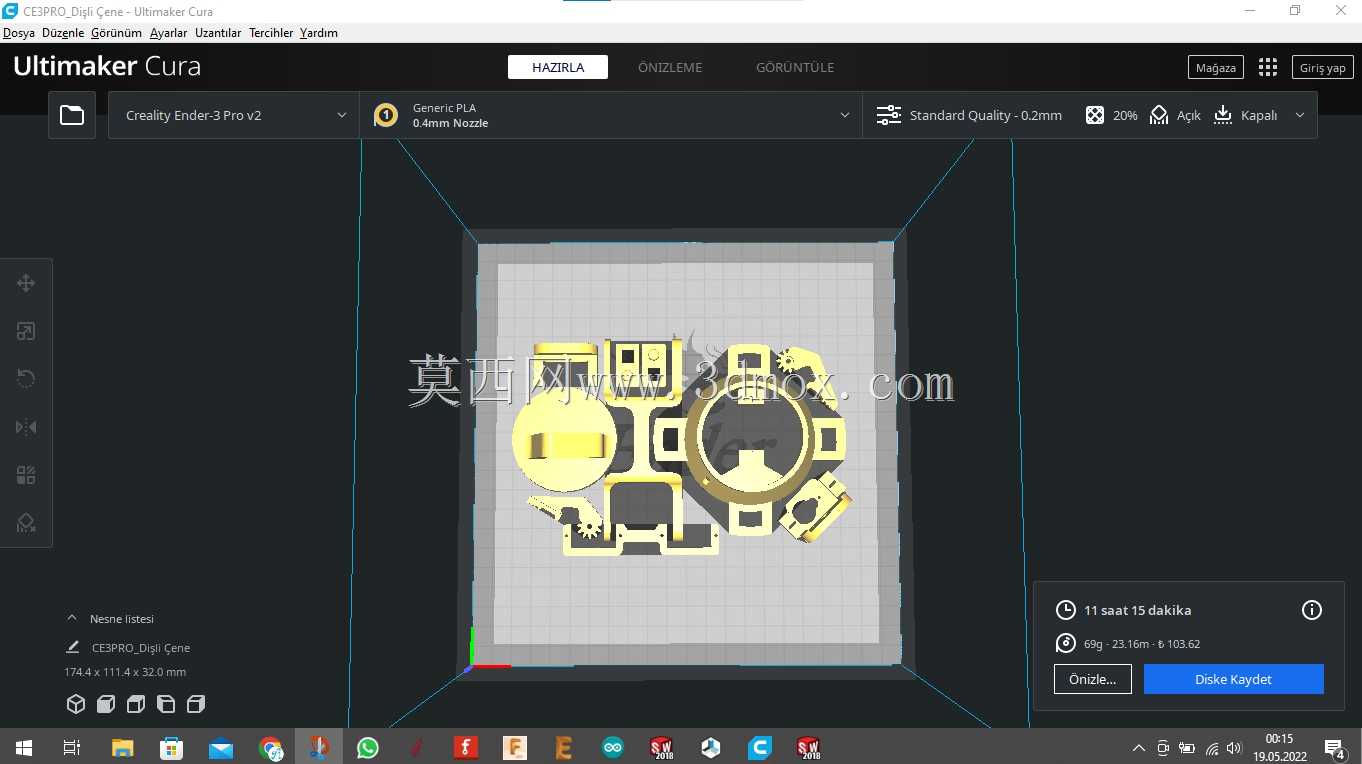

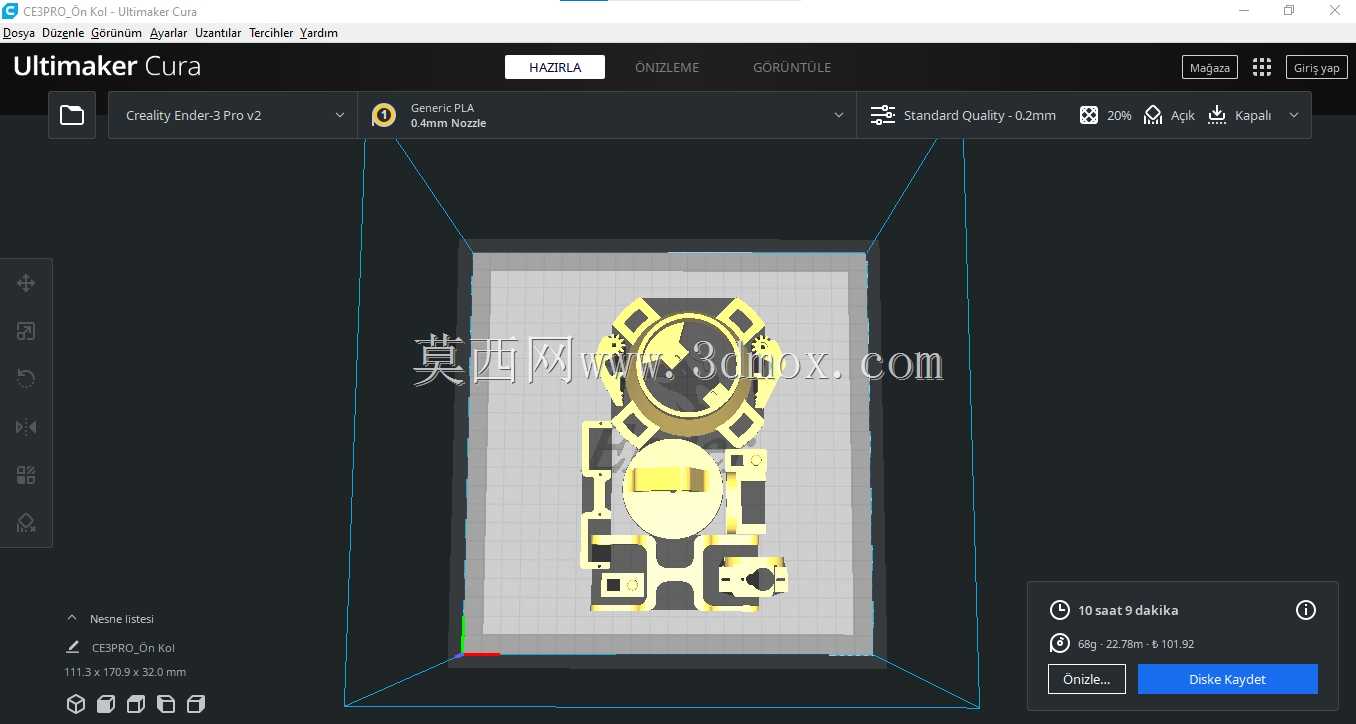

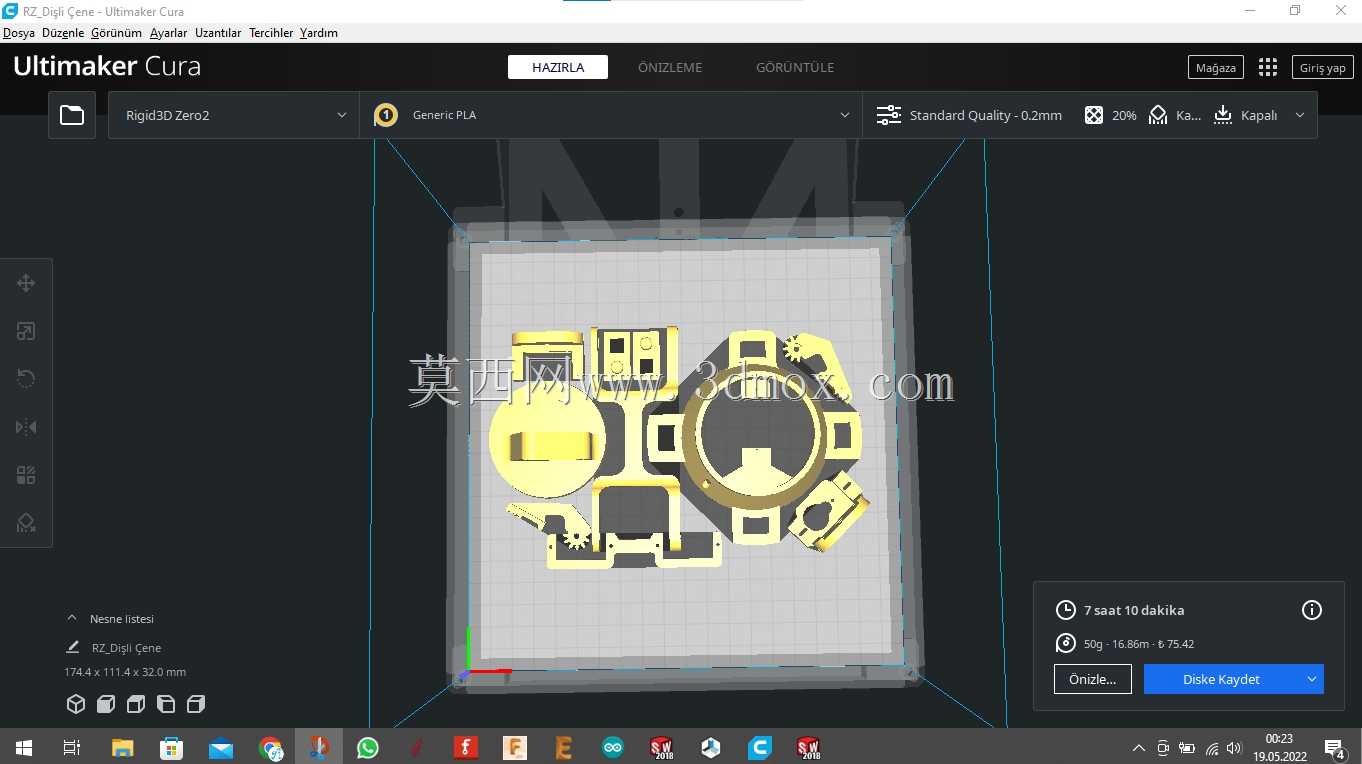

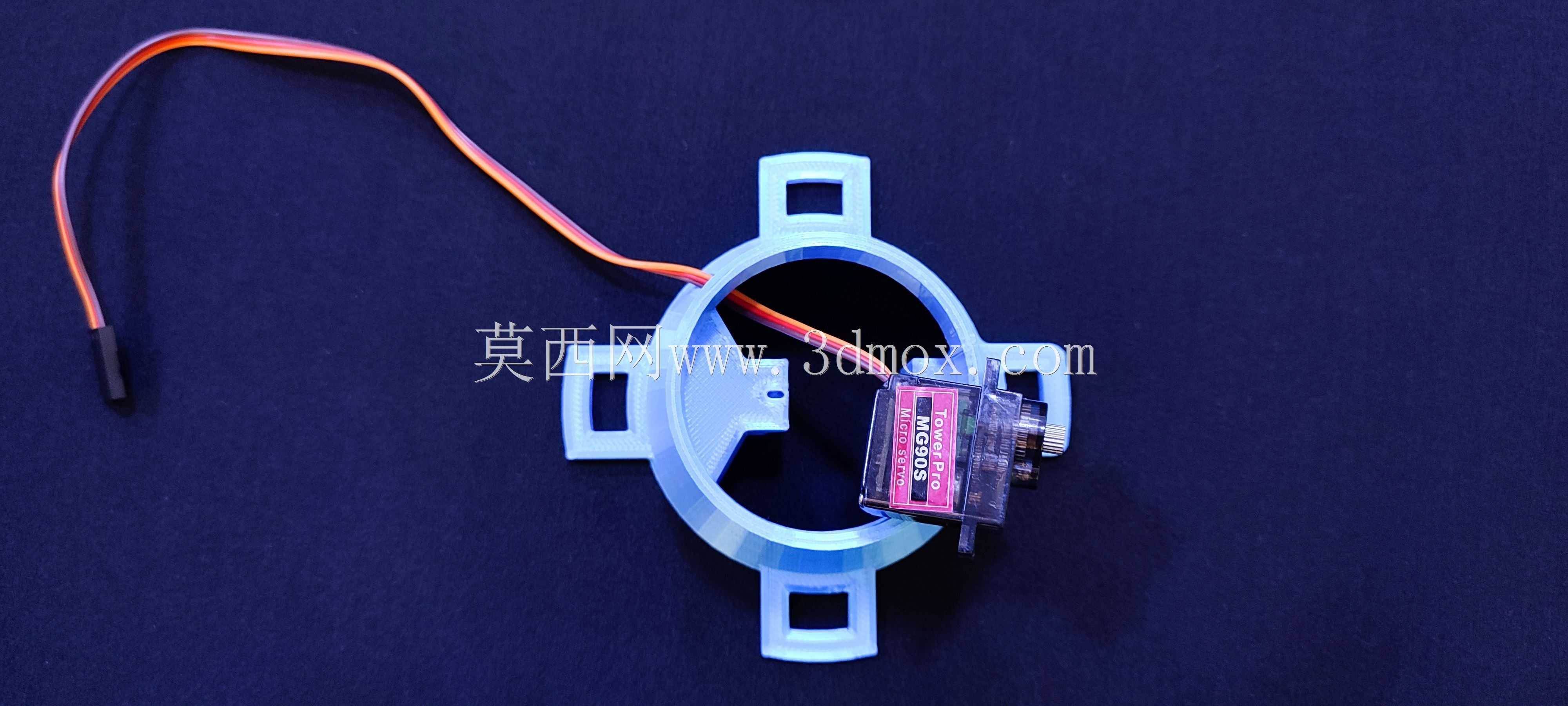

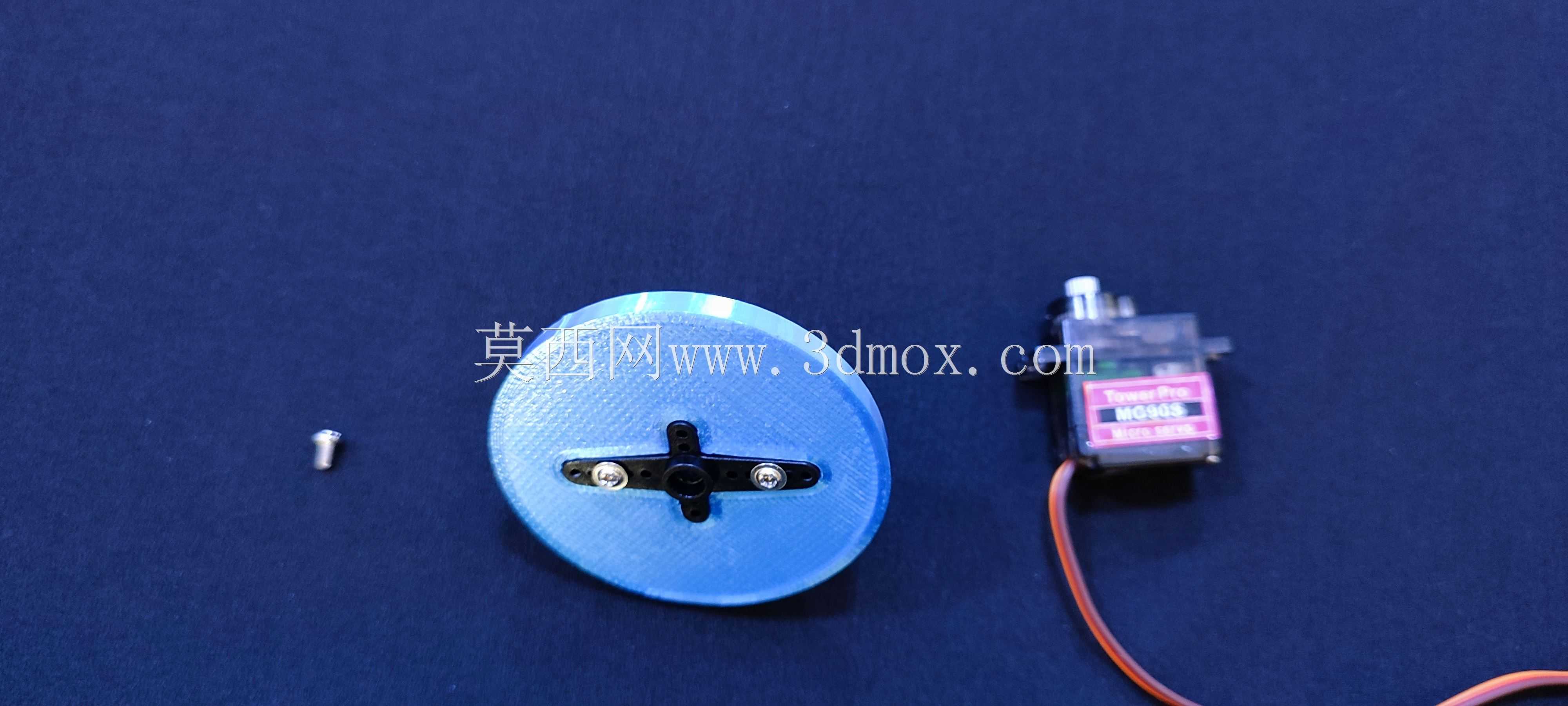

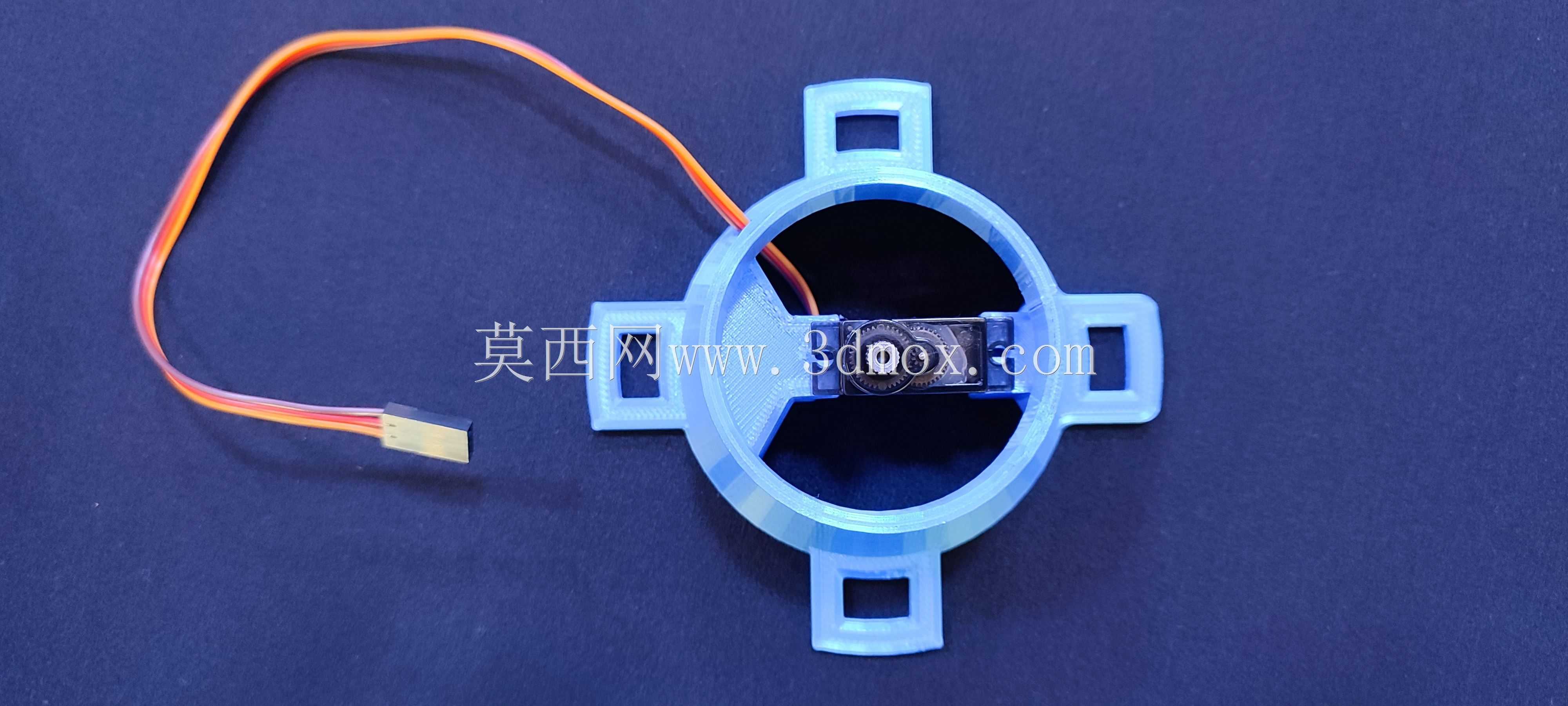

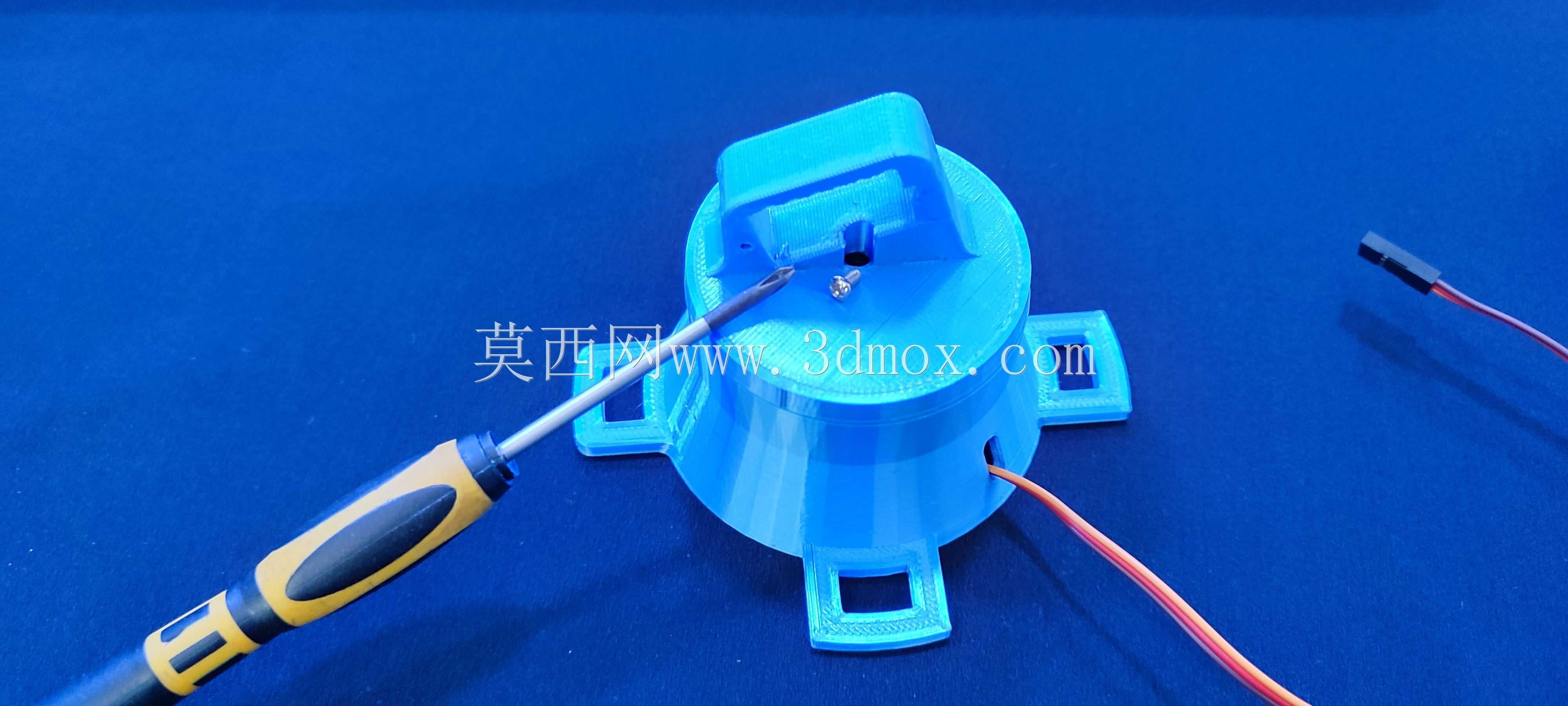

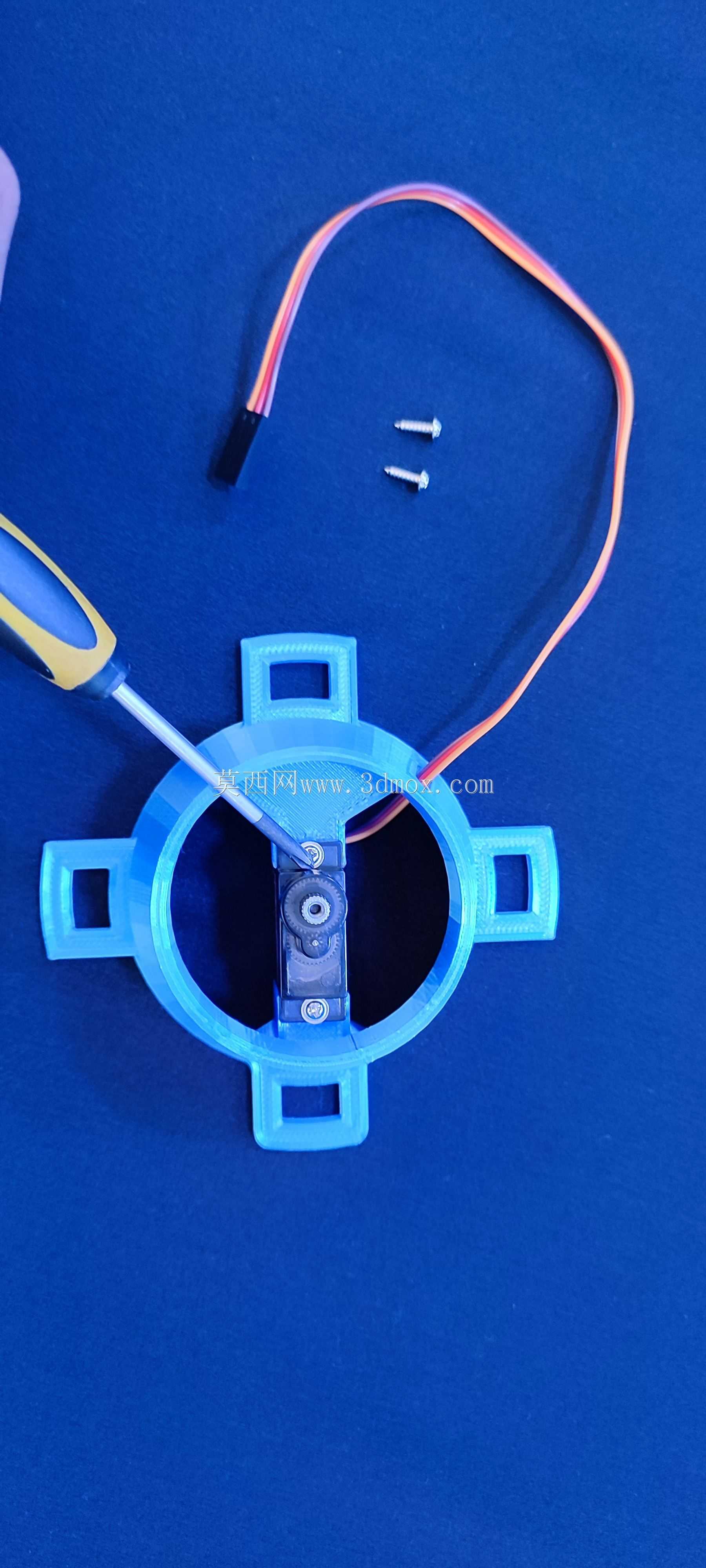

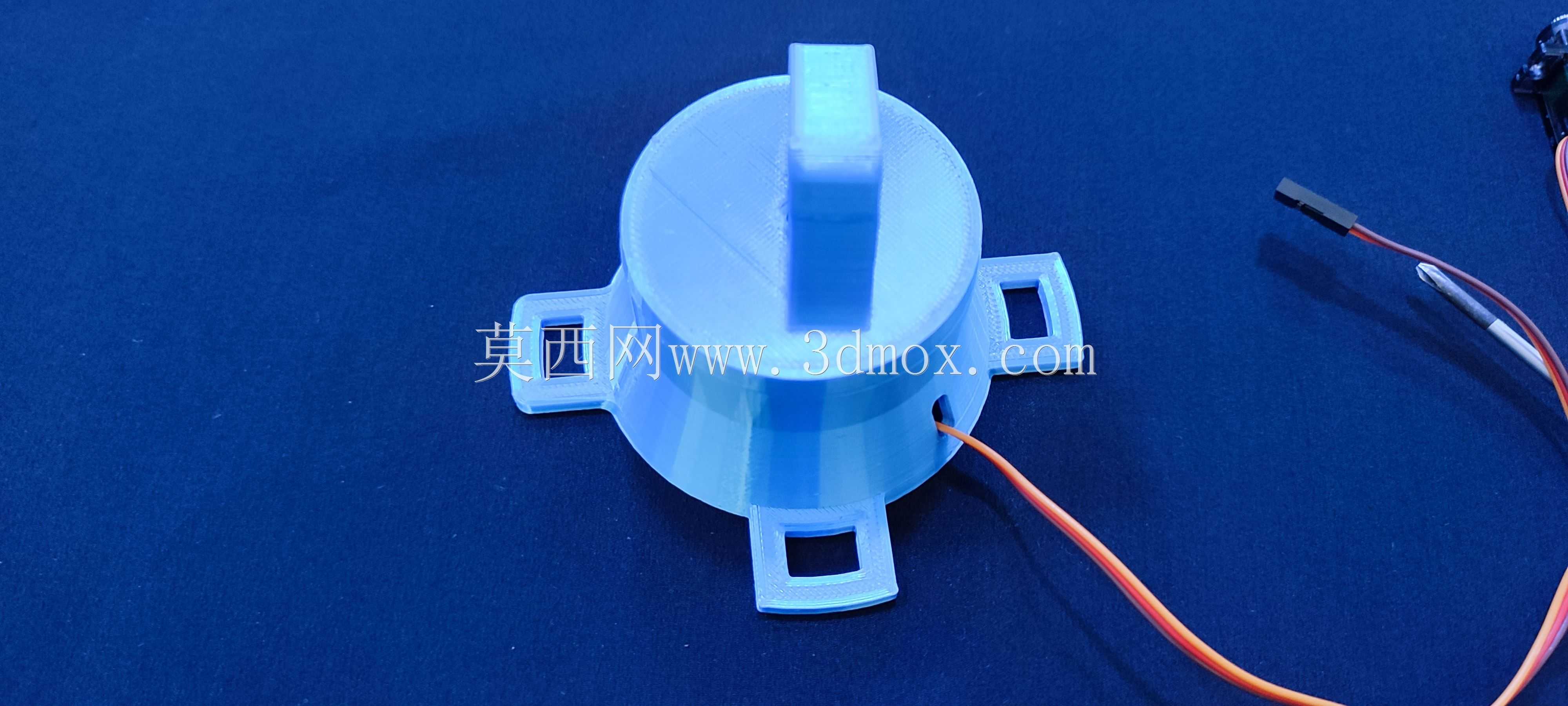

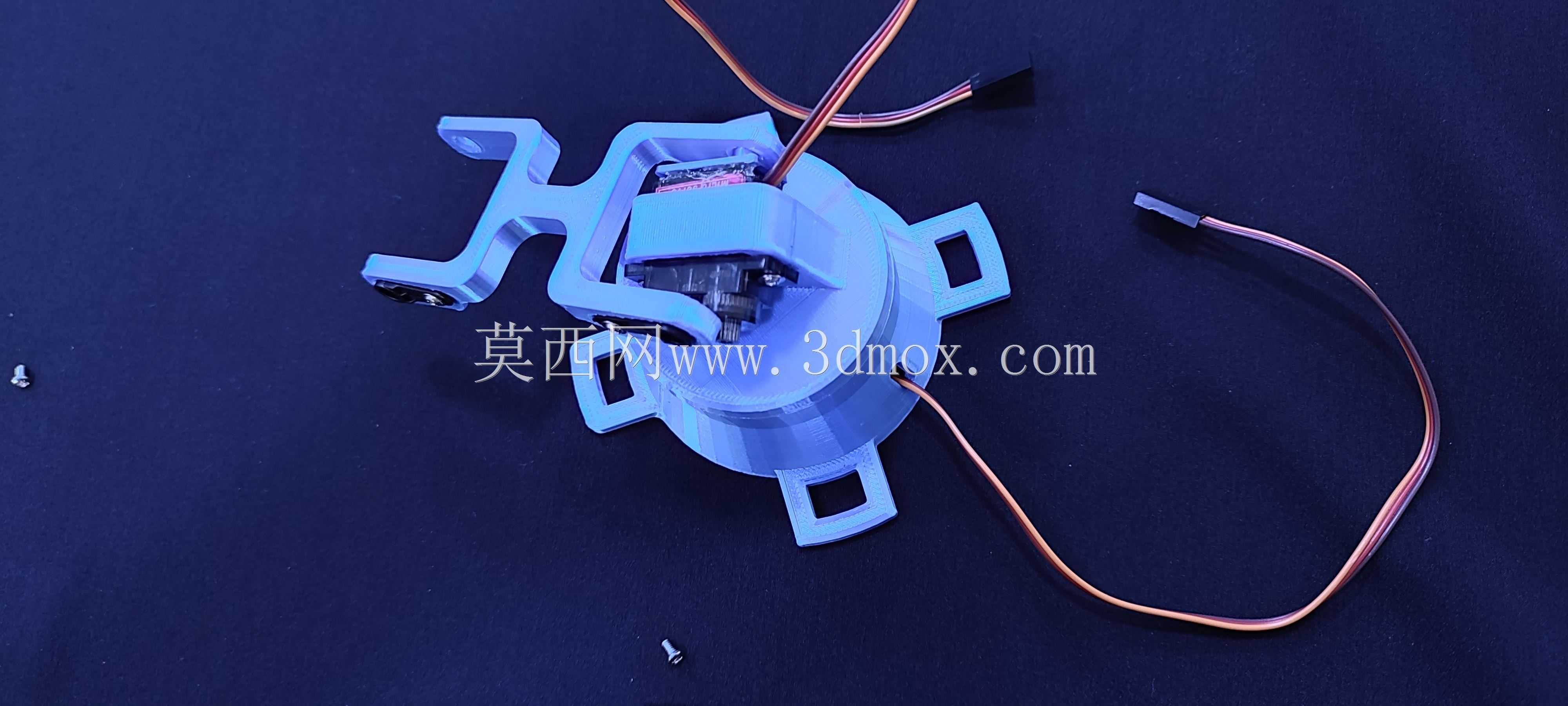

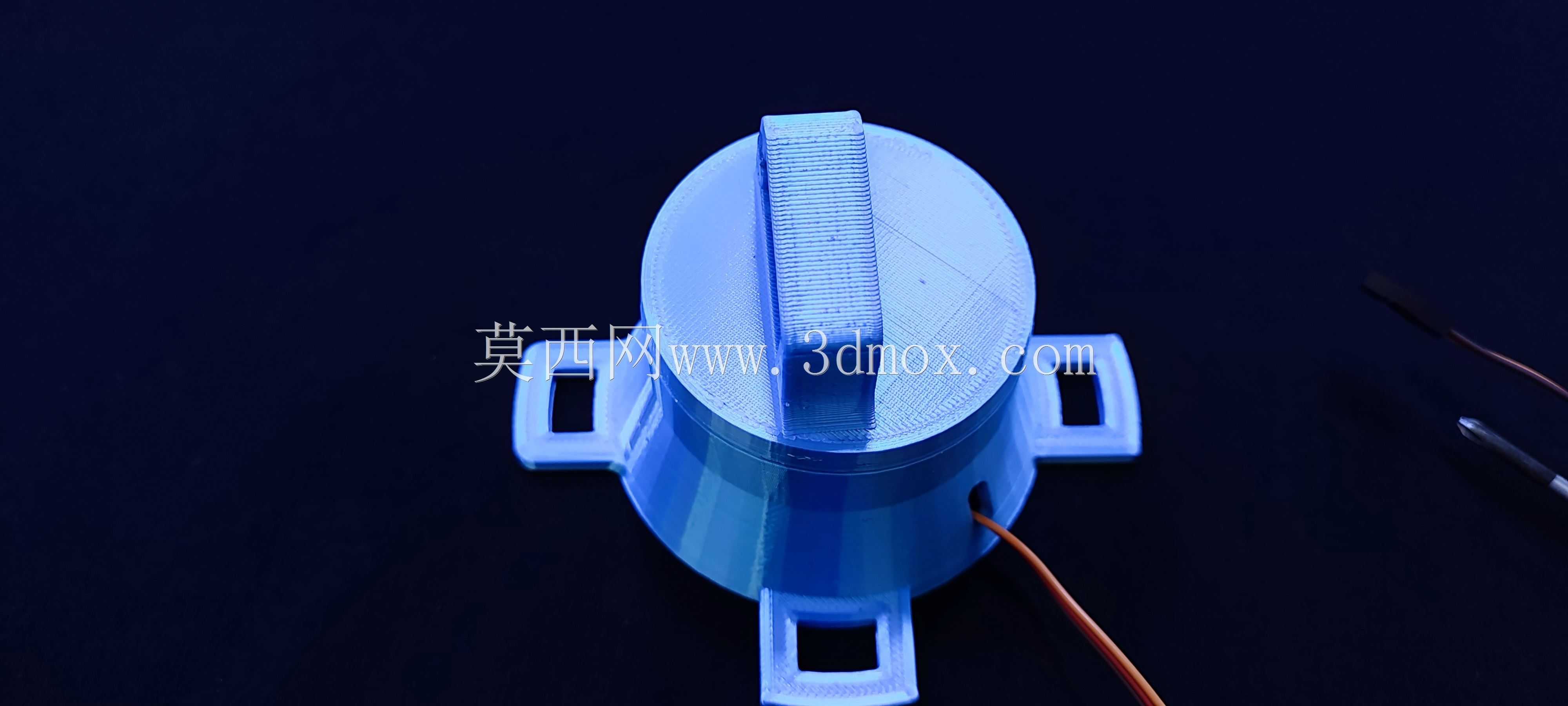

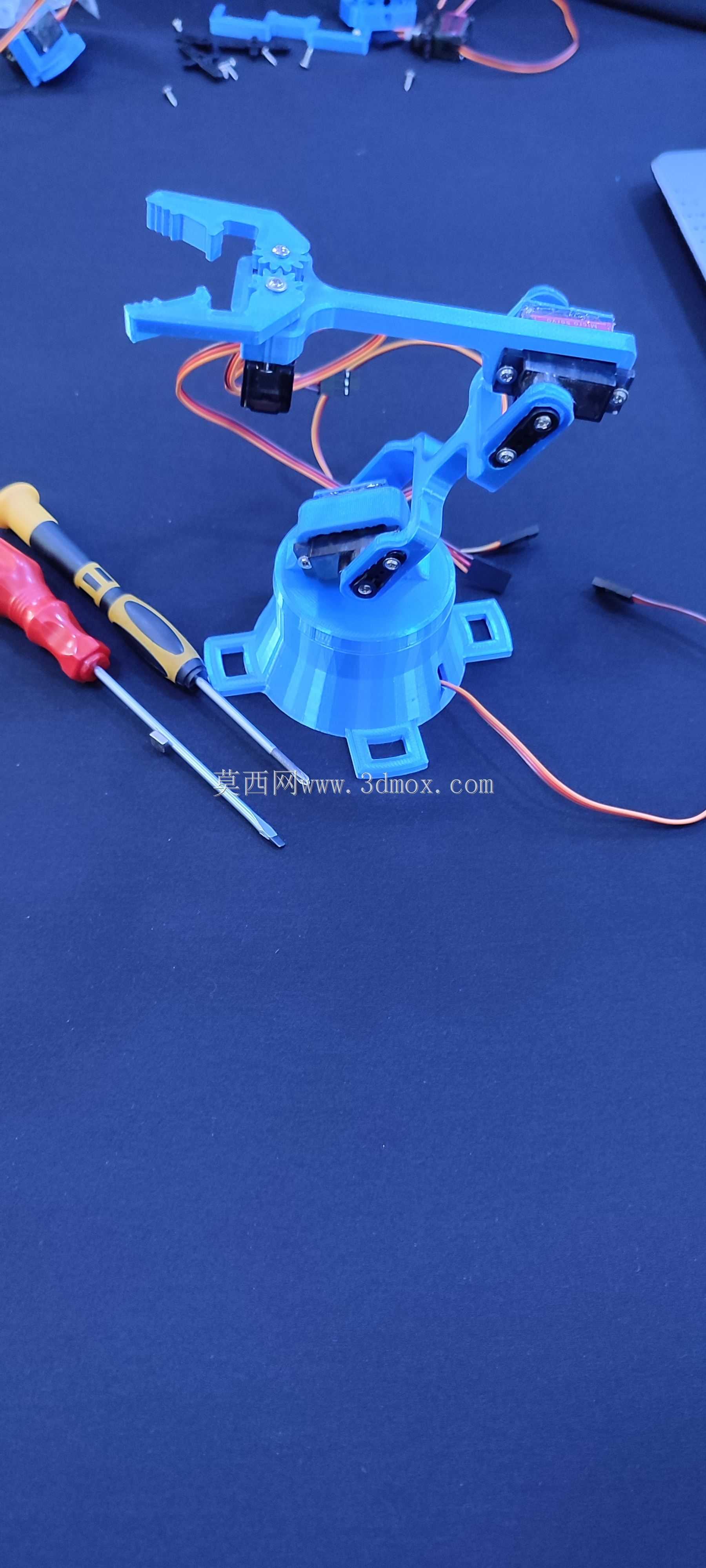

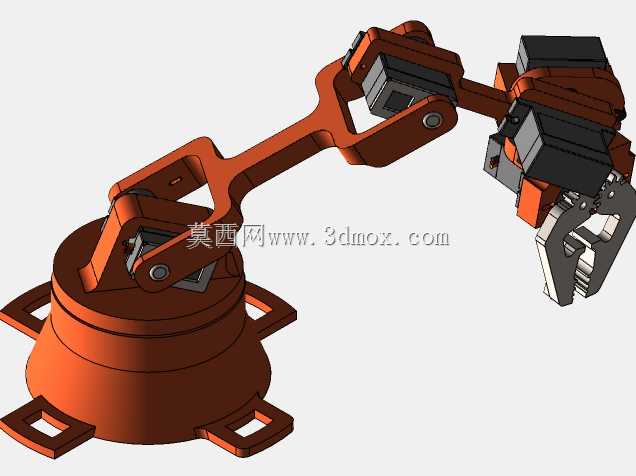

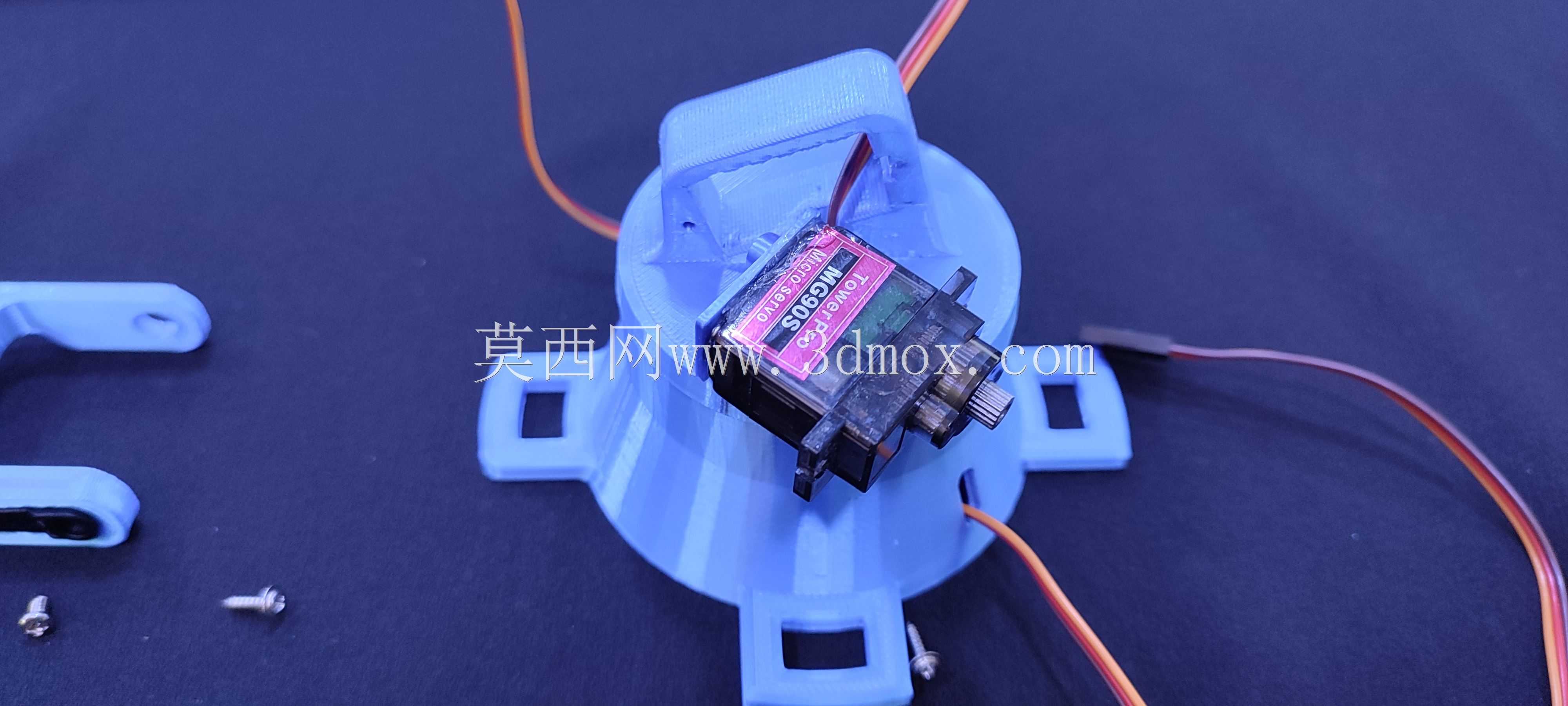

　　这套关节式操作臂主要面向小型自动化工位、教学实验平台以及机器人运动学验证场景，结构上同时覆盖三轴与五轴两种布置思路。底座采用圆盘式回转支承形式，外周预留安装耳板，可直接通过紧固件固定在实验台、铝型材框架或轻型工作台面上。底座内部空间用于容纳驱动元件、线束和回转连接件，底部轮廓向外扩展，目的是在臂部完全伸展时降低倾覆风险，尤其适合夹爪携带小质量工件进行水平抓取。

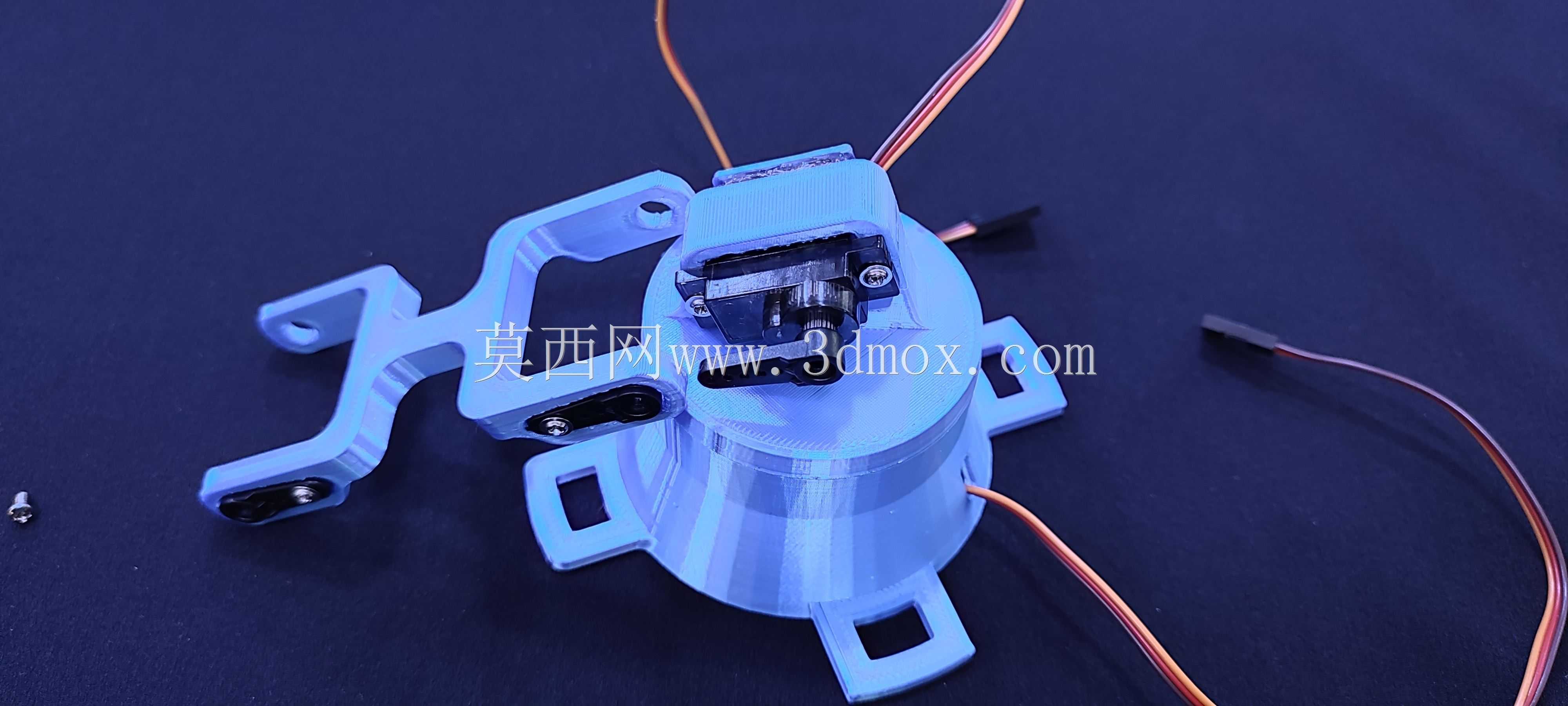

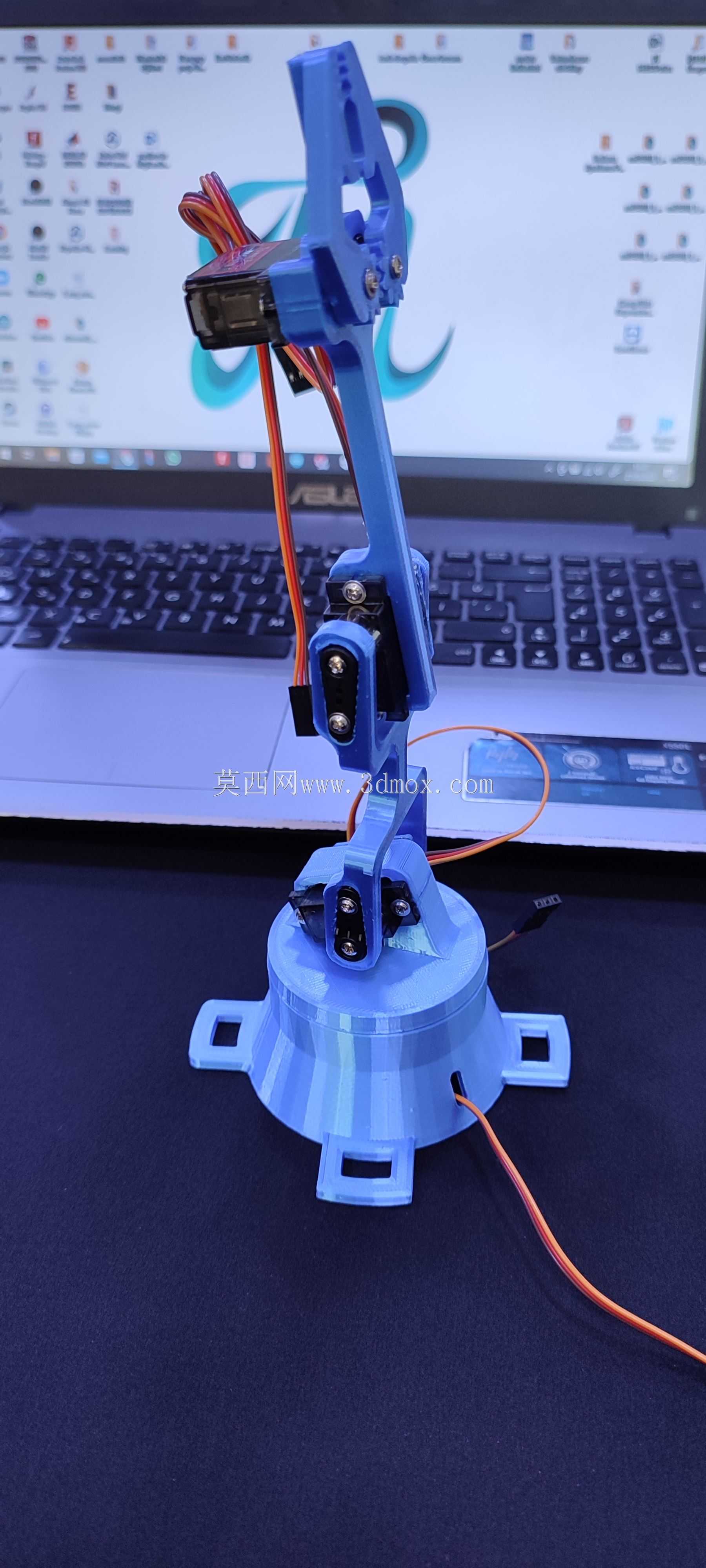

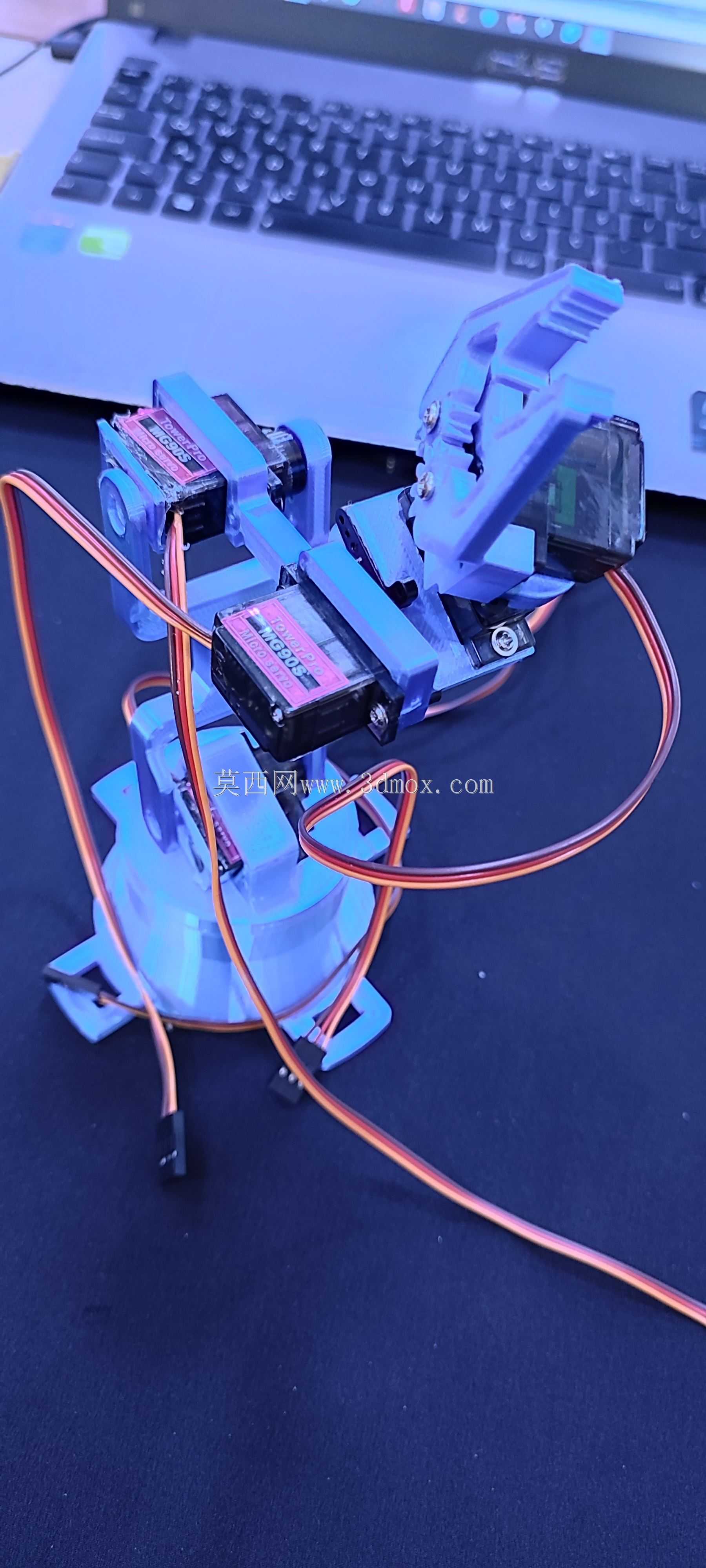

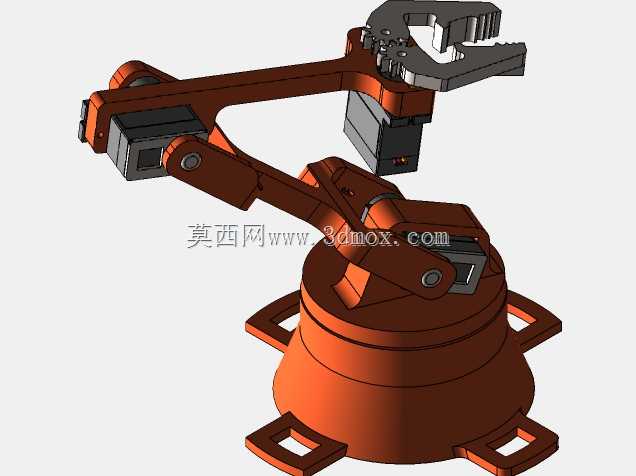

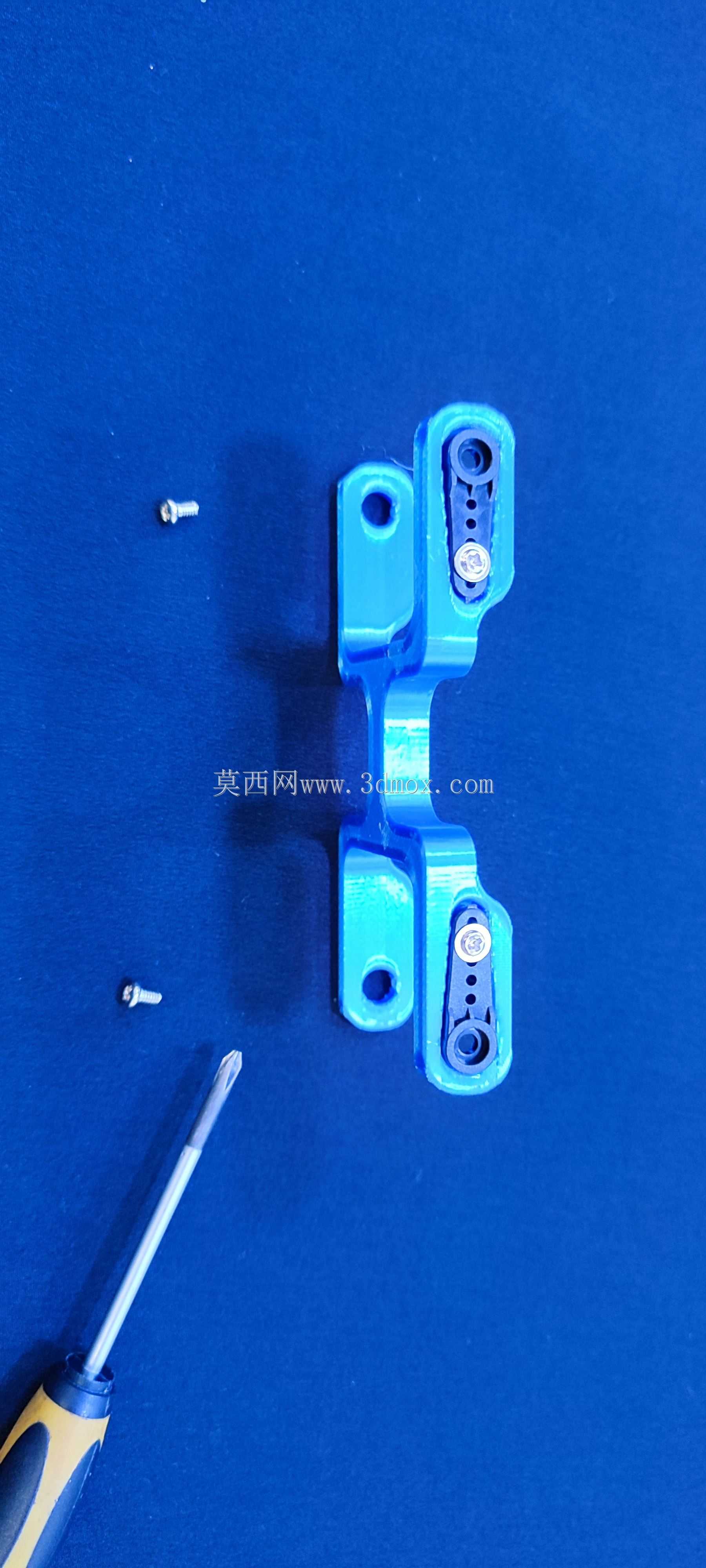

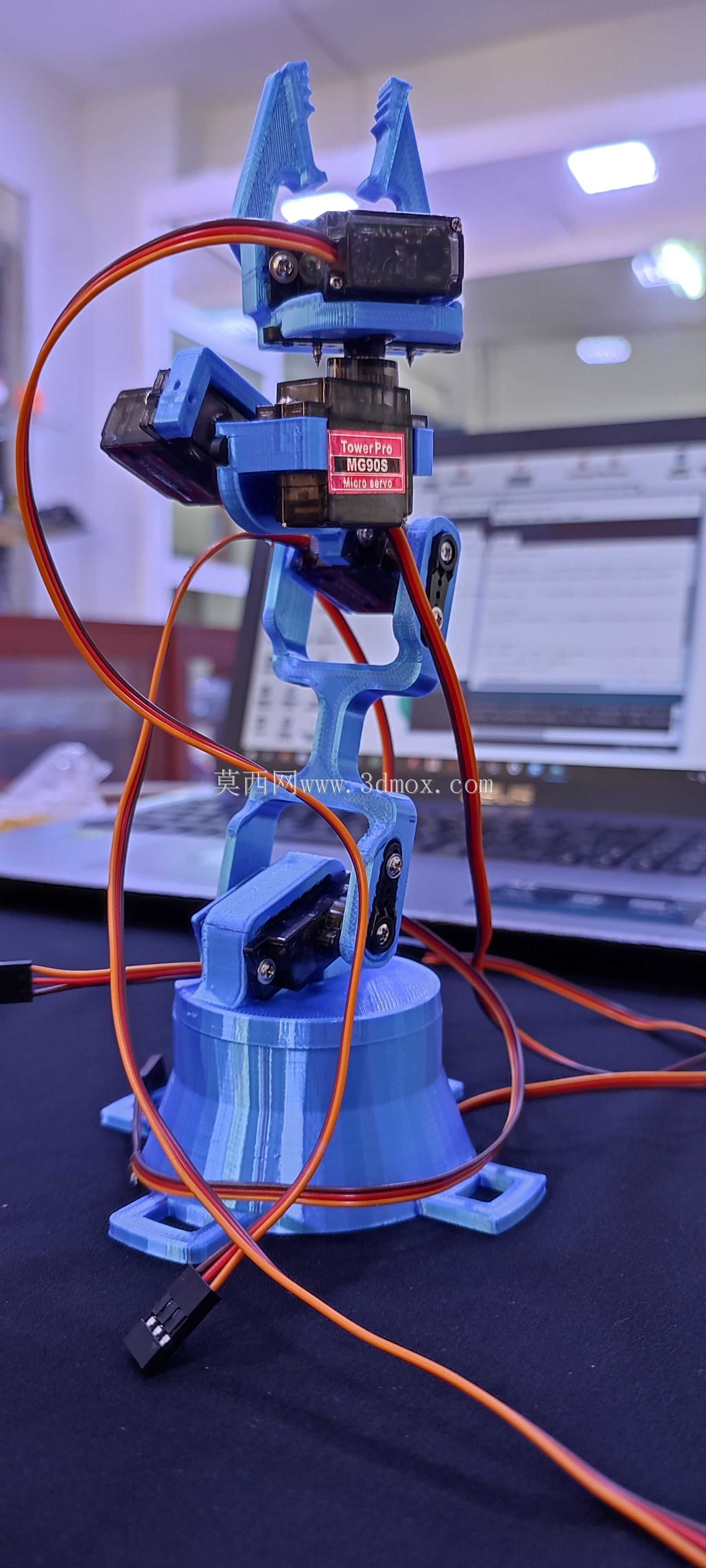

　　臂体采用串联关节布局，大臂与小臂均为板式连杆结构，侧板之间保留明显空腔，既能够减轻运动部分质量，也为舵机、螺钉、垫片和走线留出位置。关节处使用同轴铰接方式，旋转中心与驱动输出轴保持一致，减少偏载带来的卡滞。连杆外形并非单纯直杆，而是根据关节摆动范围做了局部加宽和切边处理：在铰接孔周围增加材料厚度以承受反复弯折载荷，在非受力区域则削去多余实体，使整体惯量控制在小型舵机可驱动的范围内。

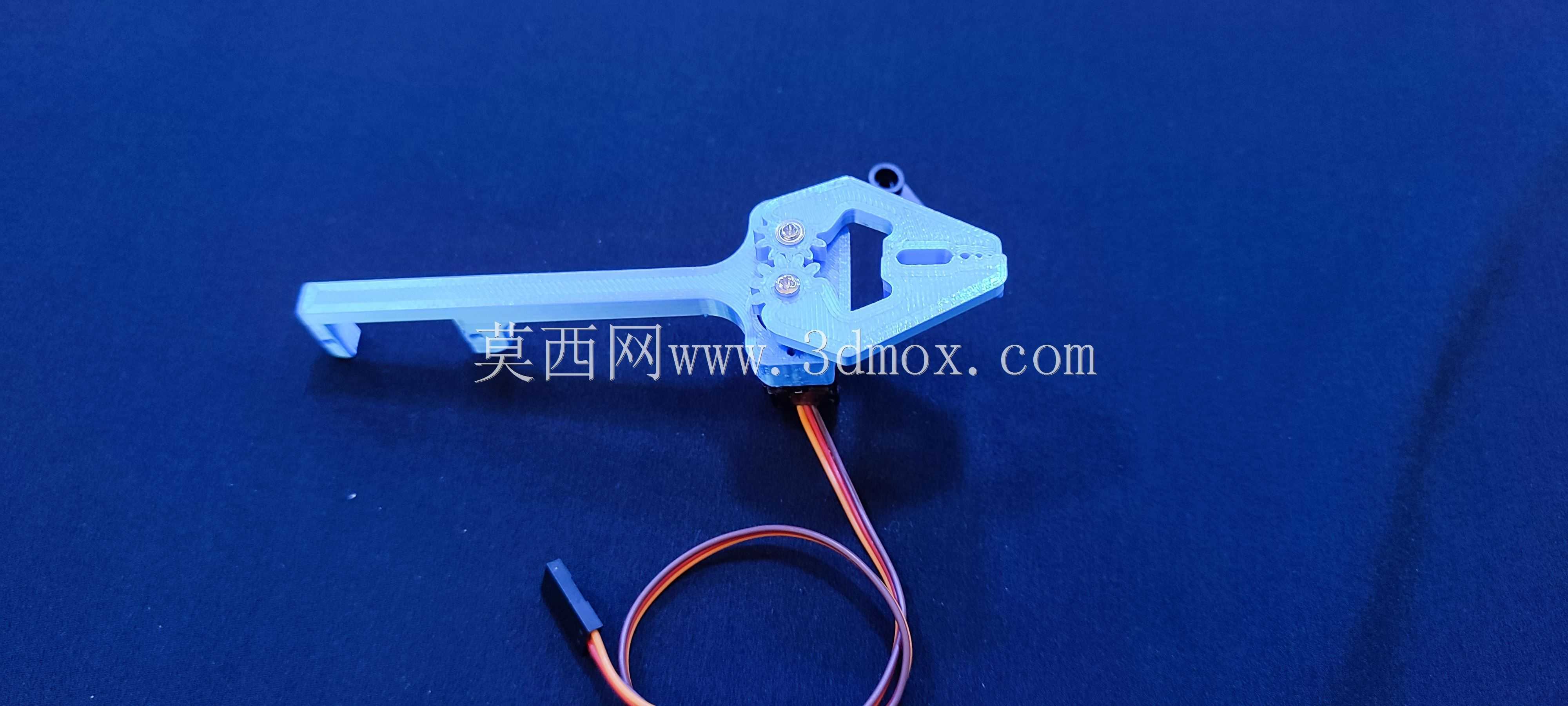

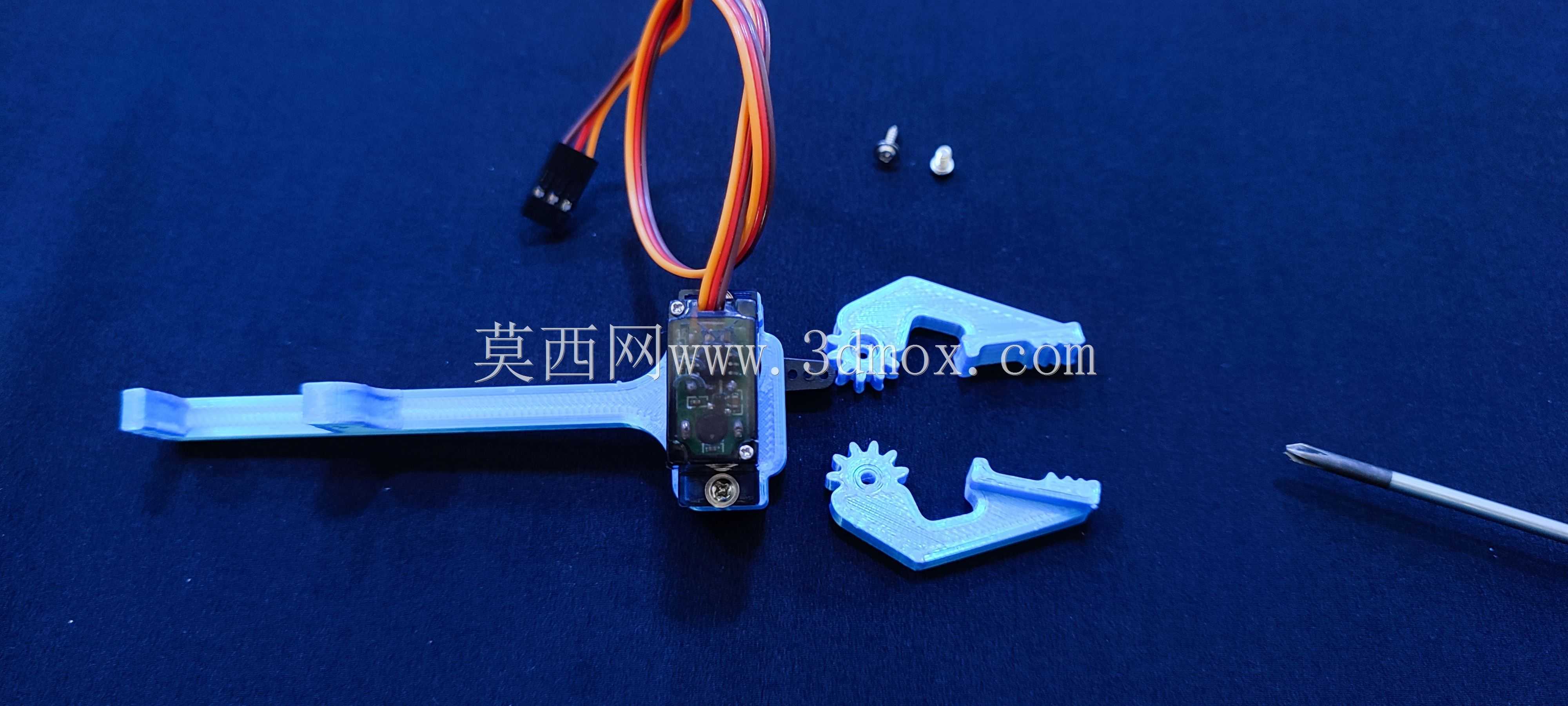

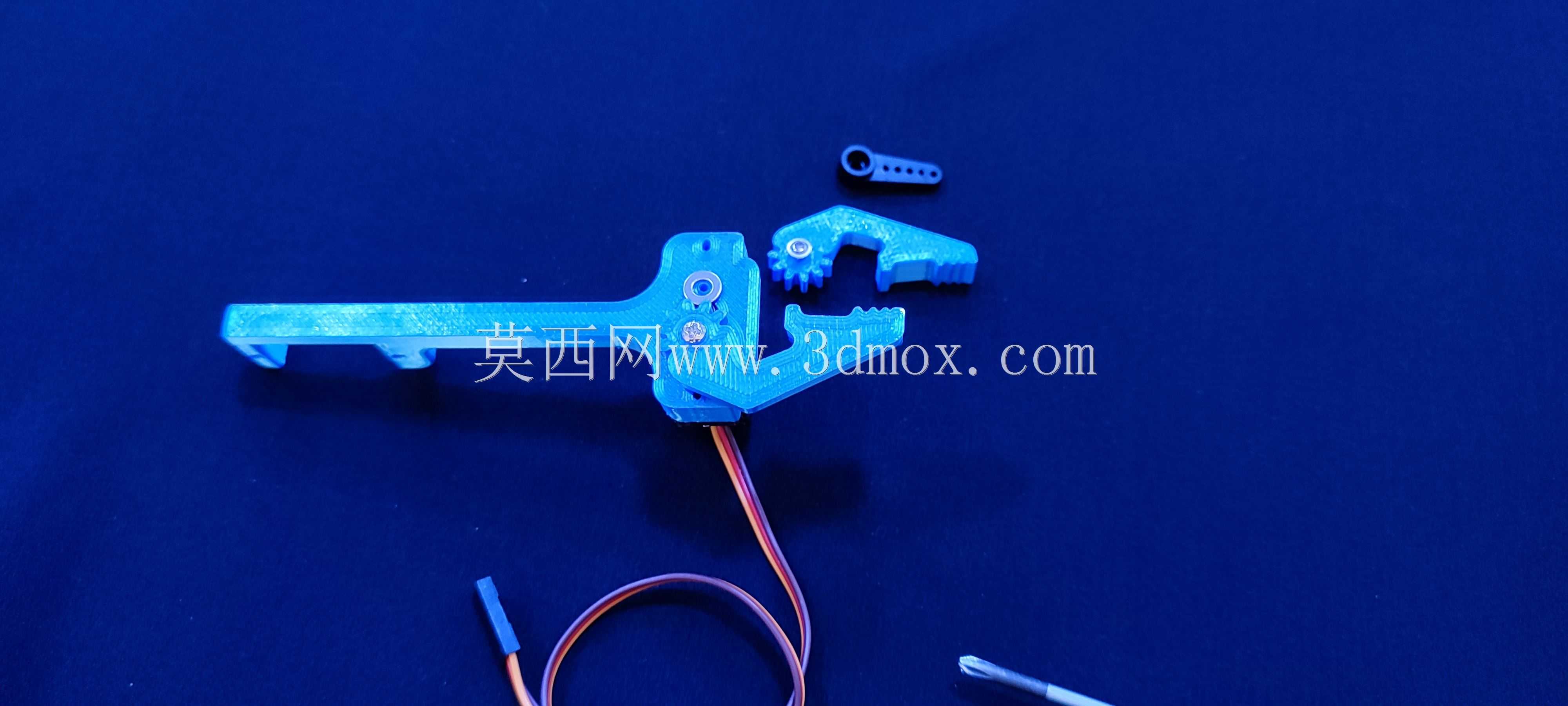

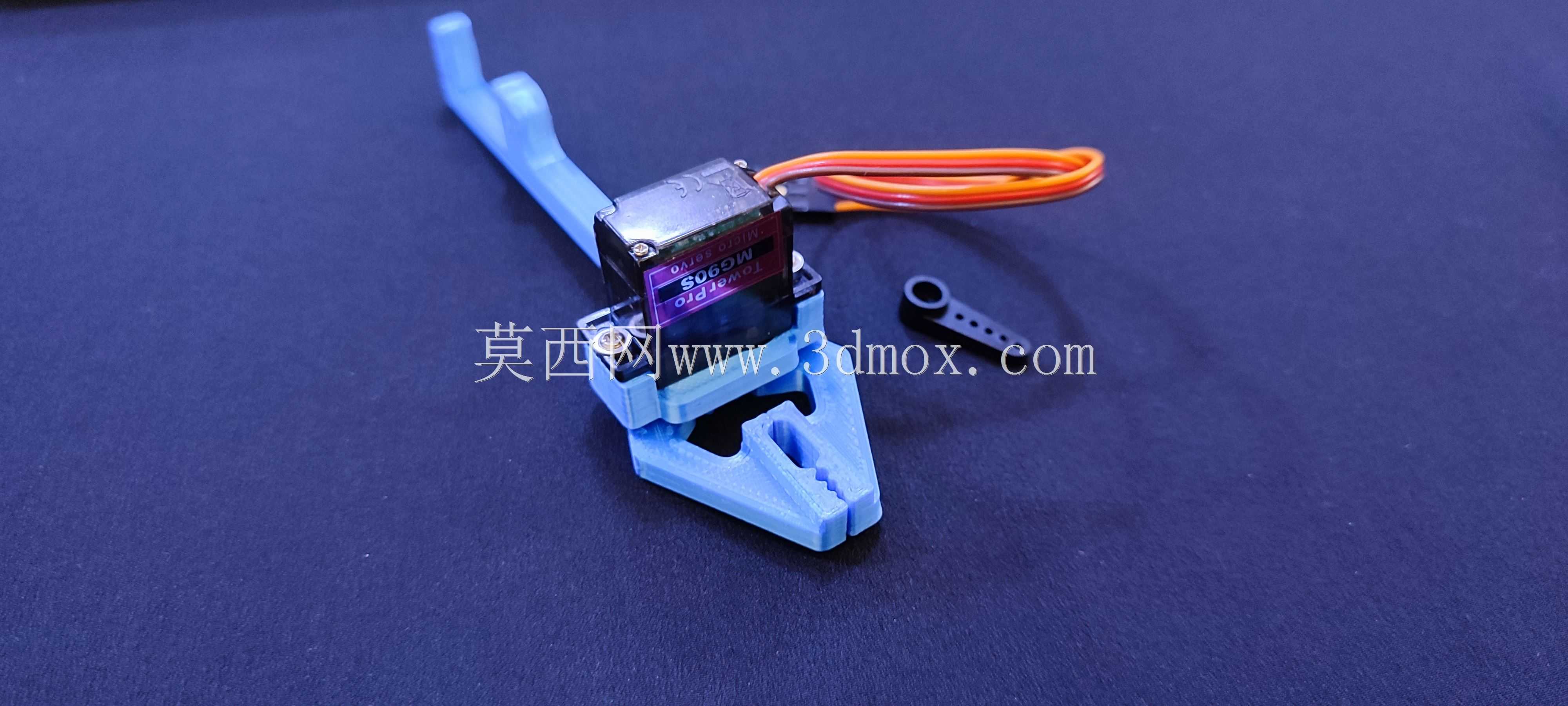

　　末端执行器为两指平行夹持形式，夹指内侧加工出阶梯齿面，可提高与规则方块、圆柱件、薄壁塑料件之间的接触稳定性。夹爪背部与腕部关节连接，能够随小臂姿态变化调整开口方向。对于五轴方案，腕部增加额外旋转自由度，末端工具可在到达目标点后改变俯仰或回转角度；三轴方案则保留底座回转、大臂摆动和小臂摆动，适合完成平面取放、简单搬运和点位演示。两种构型在主要连杆和底座上具有较高通用性，便于在同一平台上对比自由度数量对工作空间的影响。

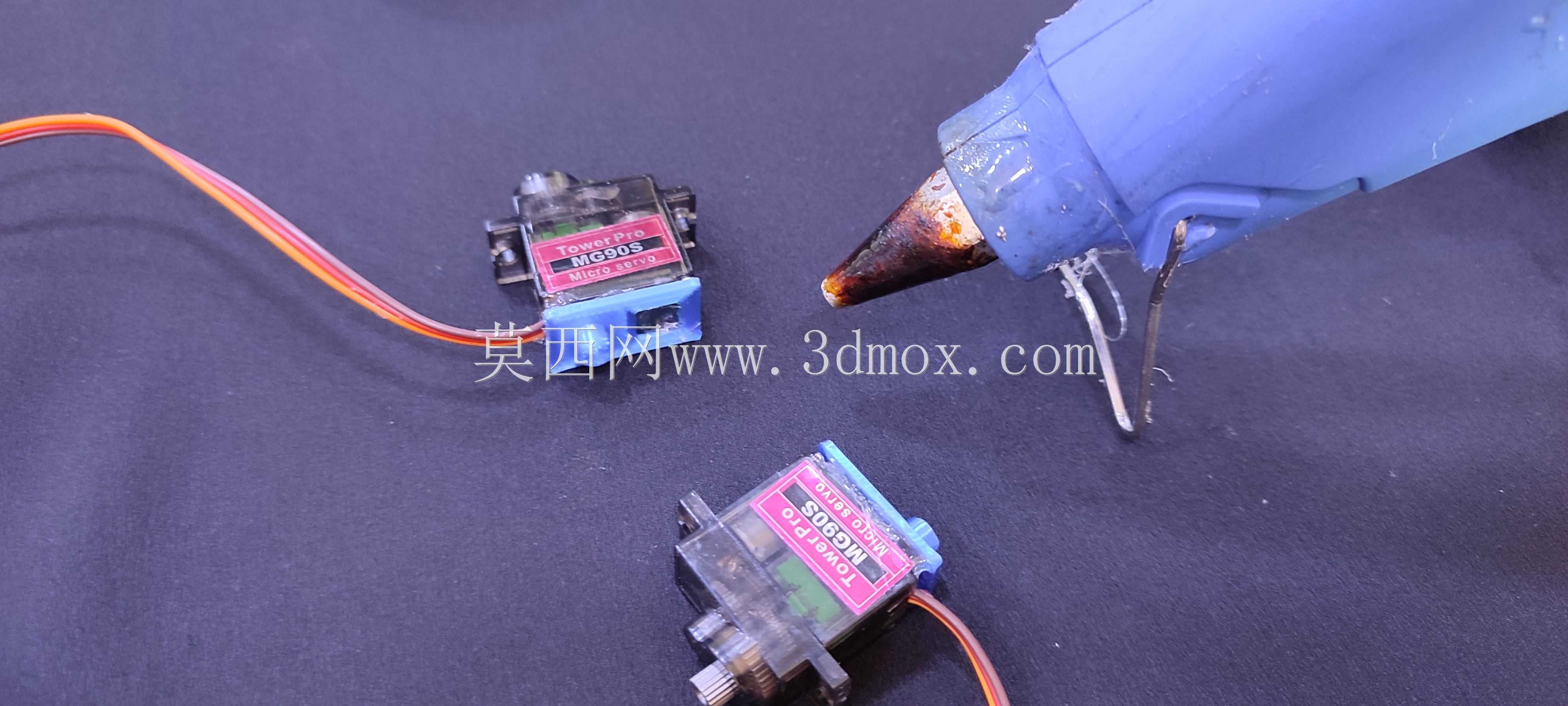

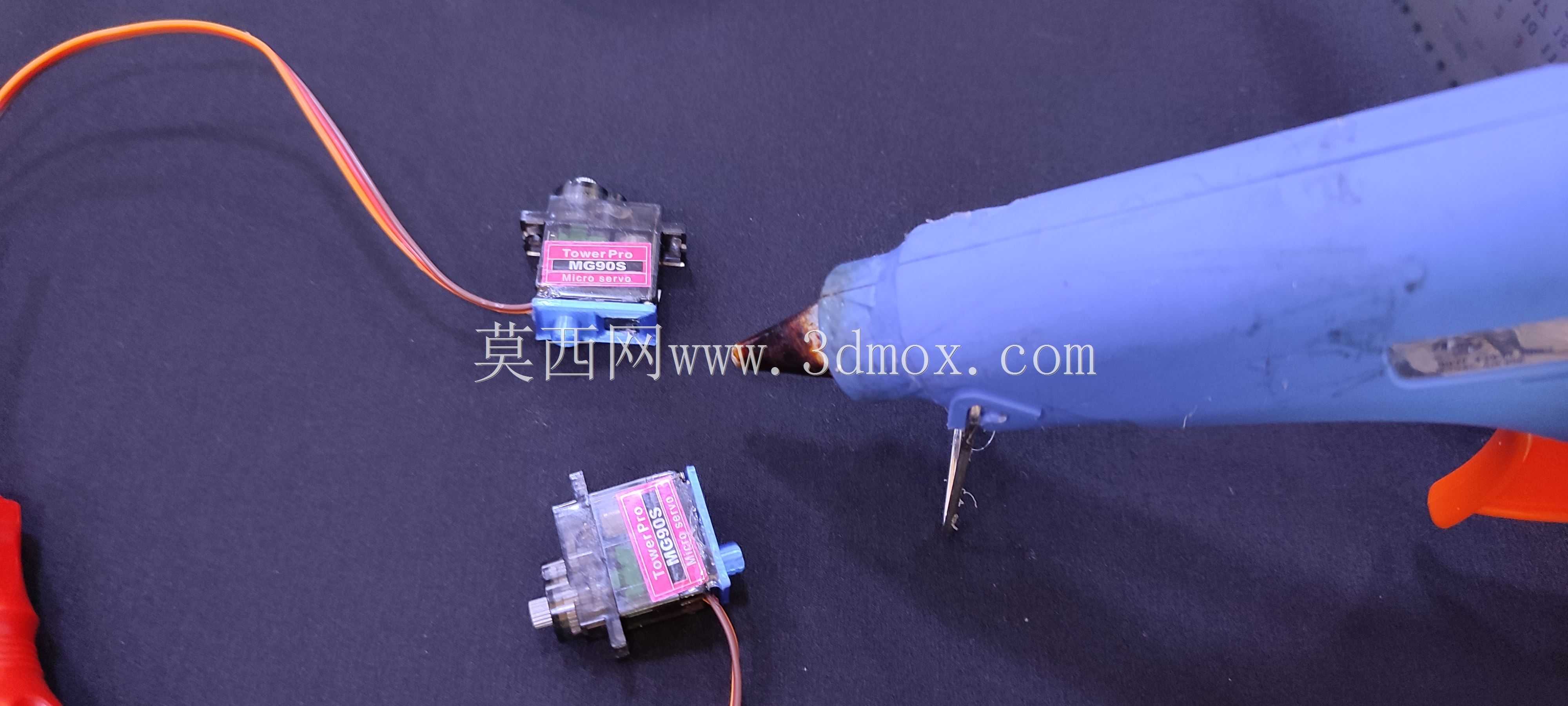

　　从实际用途看，该结构可用于轻型物料分拣、实验室样品拾取、视觉抓取验证以及机器人课程中的正逆运动学演示。由于负载能力与所选舵机扭矩直接相关，设计时需要重点核算臂部完全伸展工况下的关节力矩。大臂根关节承受的力矩最大，小臂关节次之，腕部和夹爪关节主要克服末端工具及工件重量。若采用常见微型舵机，适合夹持轻质泡沫块、塑料件、3D打印试样；若需要稳定抓取金属件，则应提高舵机规格，并同步加宽连杆孔位、更换更长的紧固螺钉，避免齿轴和支架之间出现间隙。

　　安装边界方面，底座耳板决定了整机在台面上的固定范围，装配时应保证支撑面平整，耳板下方不要悬空。臂部向后折叠时，大臂与底座边缘、小臂与连杆侧板之间需要保留摆动间隙，防止极限角度下发生硬接触。夹爪张开后，前端轮廓会超出小臂投影区域，因此在布置周围料盘、传感器和挡块时，应按最大展开半径校核安全距离。线束从底座沿连杆侧面走向各关节，走线位置需避开铰接旋转区，可在侧板外侧设置线卡或预留扎带孔，使线缆随关节弯曲而不被夹住。

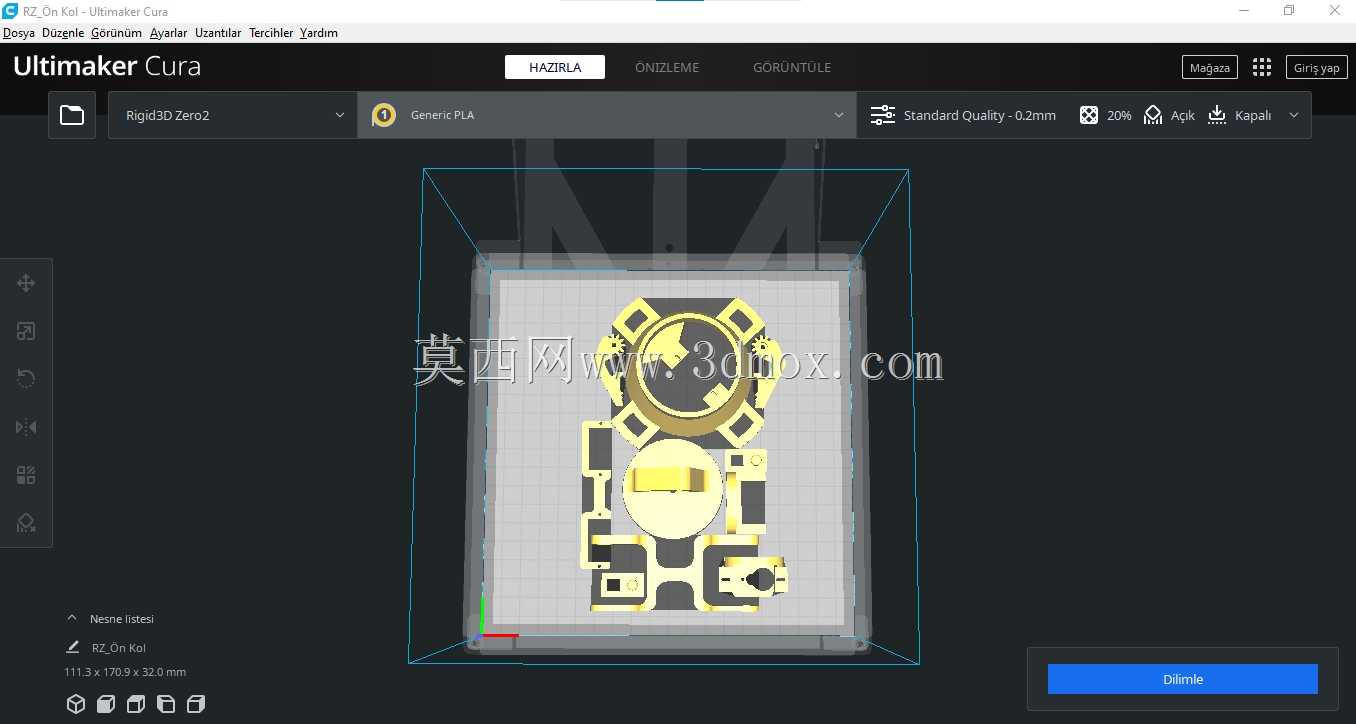

　　建模过程中，关节孔、舵机安装面、夹爪滑块导向面和底座固定孔是需要重点控制的部位。铰接孔应保持同轴，连杆两侧板孔位错位会造成转轴装配后转动阻力增大；舵机安装面与关节轴线的垂直度会影响输出盘受力；夹爪两指的导向面需要平行，否则夹紧时容易出现单侧先接触。整体结构强调可拆装、可替换和可扩展，用户可根据实训目标更换夹指形状、调整连杆长度或增加腕部轴数，从而在同一机械臂基础上验证不同抓取策略和运动范围。
