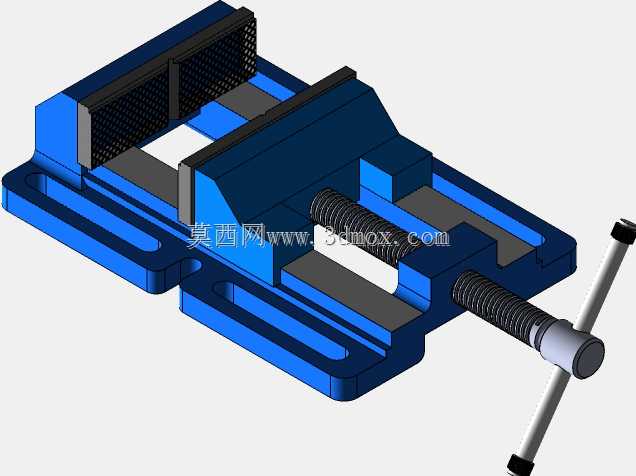

精密机用台虎钳夹持工装结构设计

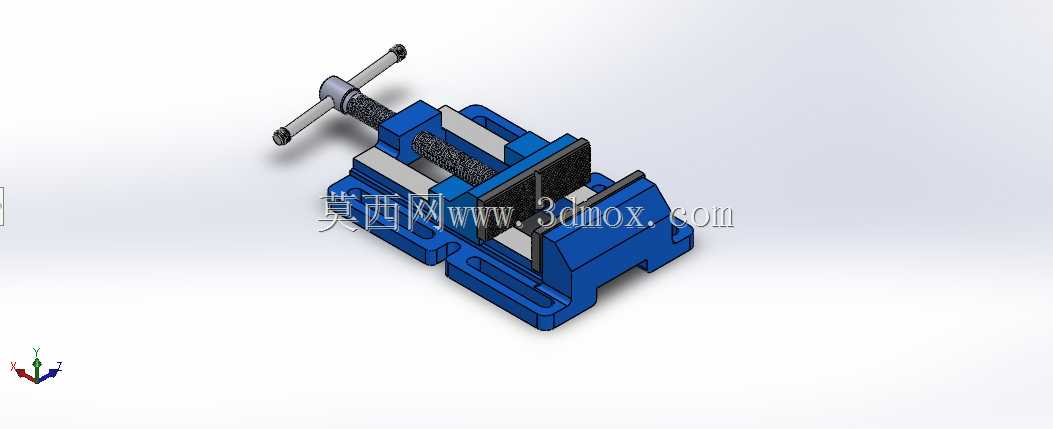

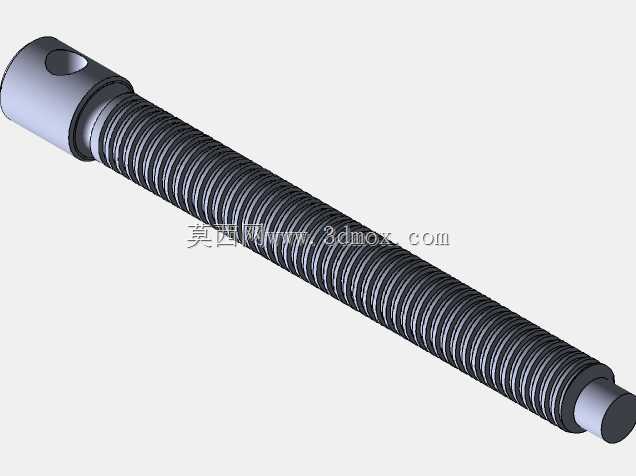

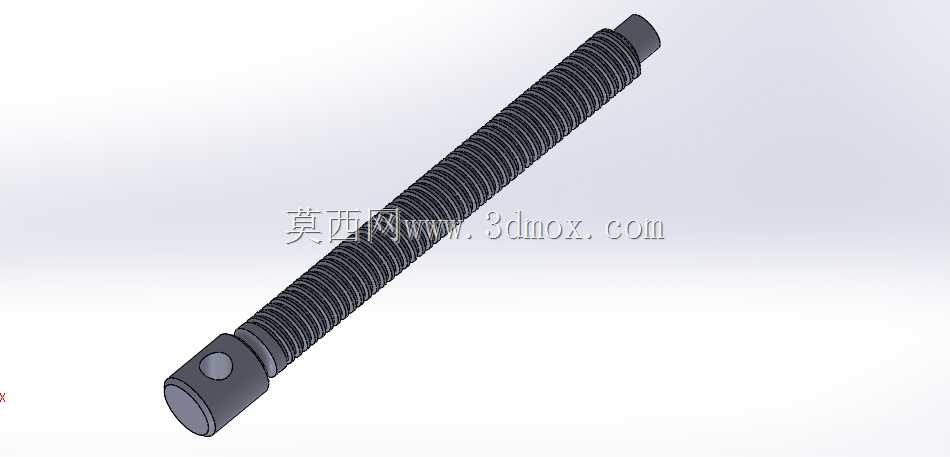

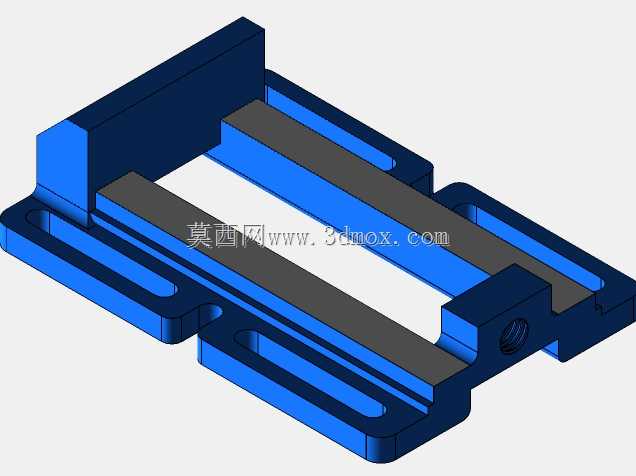

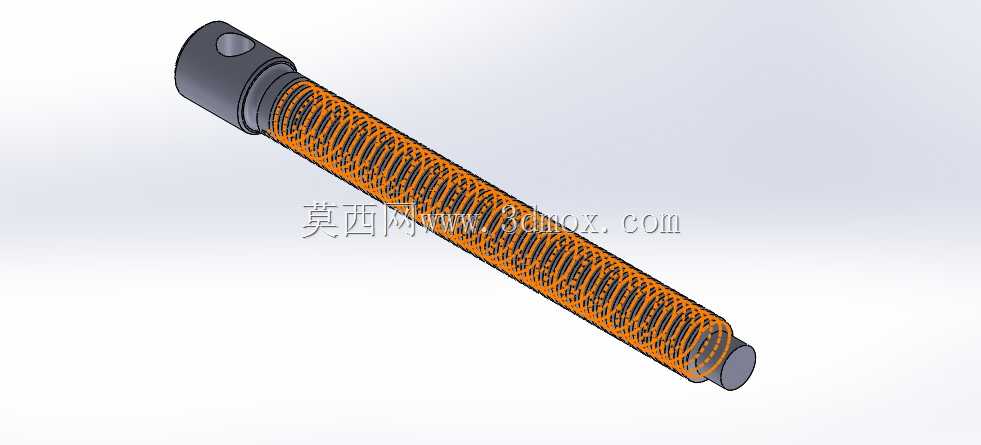

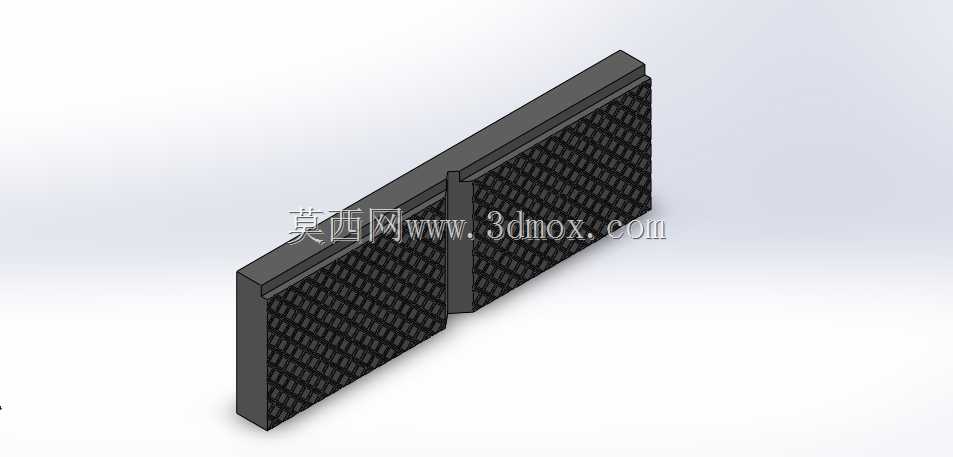

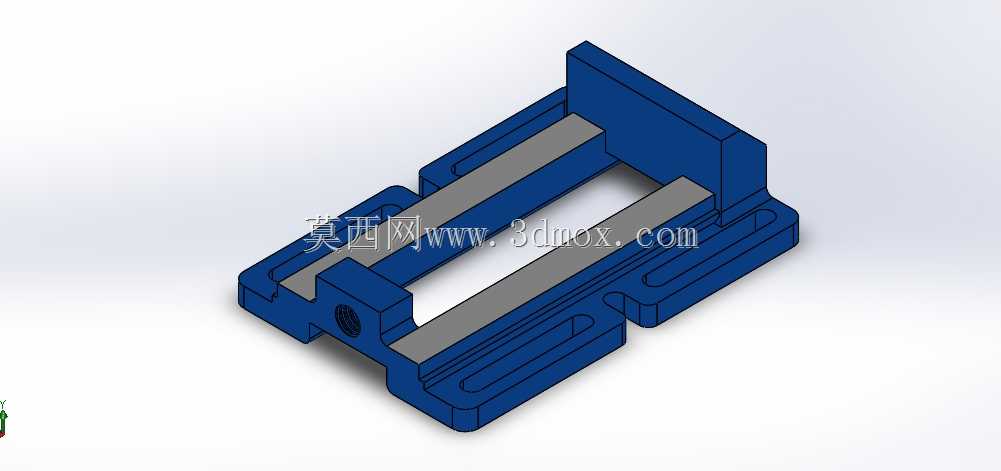

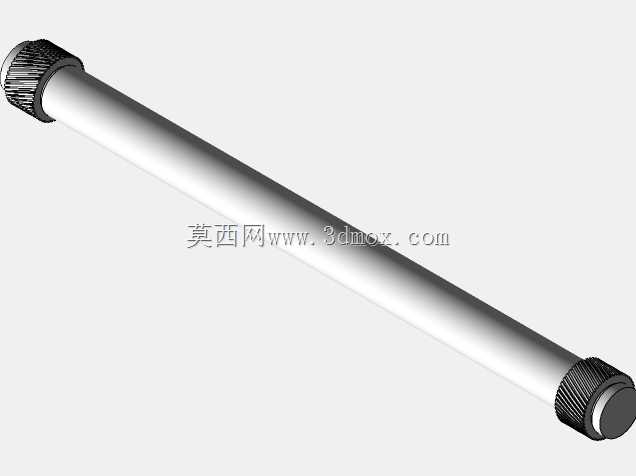

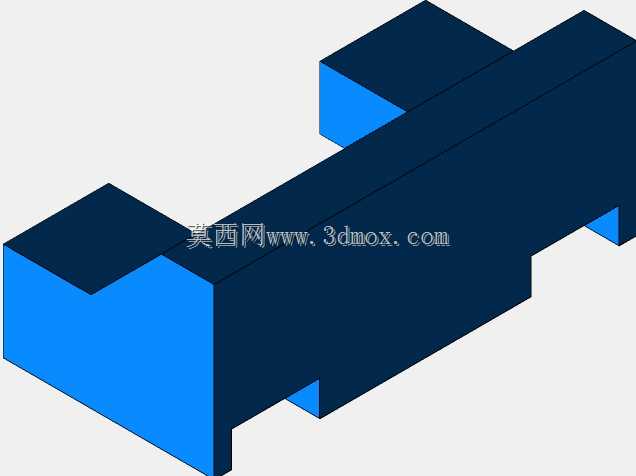

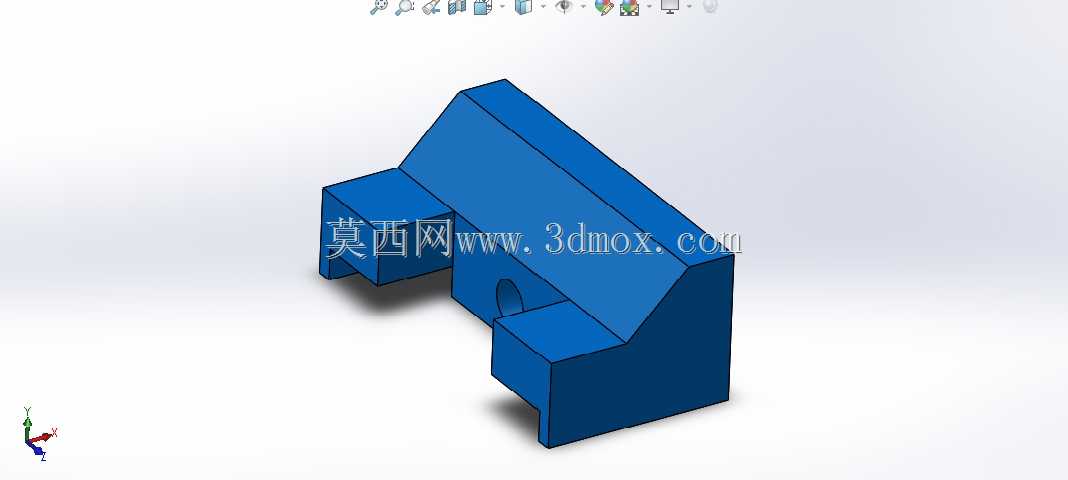

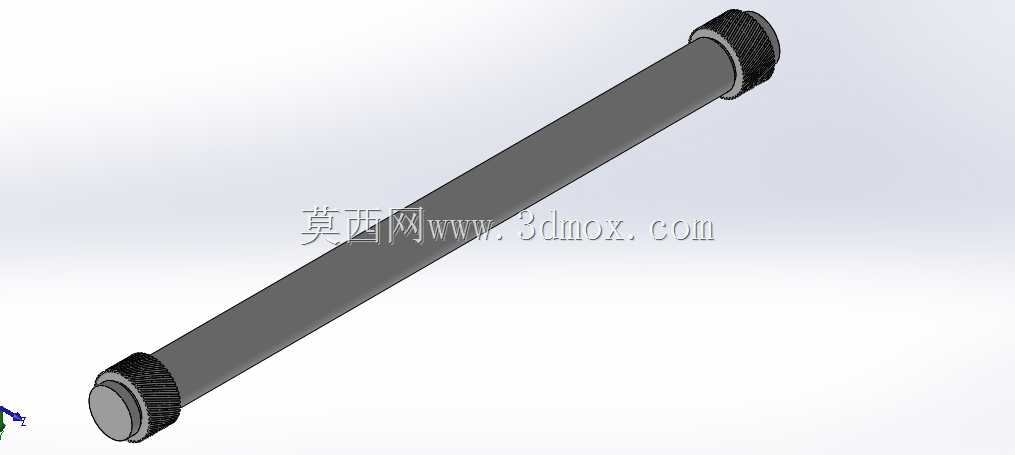

这款机用夹持工装主要适配钻床、铣床、钳工台等加工场景的工件装夹需求，是机械加工、钳工装配环节中用来固定待加工工件的核心工装，能在锯削、锉削、钻孔、攻丝、轻铣等工序中提供稳定的夹持力，避免工件受切削力作用出现位移、窜动，保障加工精度与操作安全。整体采用铸铁基座搭配丝杠传动的夹紧结构，基座底部预留的安装槽可配合T型螺栓直接固定在机床工作台或钳工操作台面上，安装边界适配常规中小型机床的工作台T型槽间距，无需额外改造安装面即可完成固定。夹持面设计有可更换的防滑齿纹钳口板，夹紧过程中既能增大与工件表面的摩擦力，也可通过更换不同材质钳口适配软质金属、塑料等易夹伤工件的装夹需求，钳口开合行程覆盖常规小型零件的装夹尺寸范围，可满足大部分小尺寸机加工件、装配零件的固定需求。设计过程中优先考虑了操作便捷性与夹紧刚性，传动丝杠采用梯形螺纹结构，具备自锁特性，夹紧后不会因加工振动出现松脱，手柄的力臂长度经过匹配计算，操作人员无需借助加力杆即可输出足够的夹紧力，同时避免过度施力导致丝杠变形或工件夹损。活动钳身与基座的导轨配合面采用间隙可调的结构设计，长期使用出现磨损后可通过调整镶条恢复配合精度，延长工装整体使用寿命。固定钳身与基座为一体化铸造结构，保障整体刚性，承受切削载荷时不会出现结构形变，钳身的排屑槽设计可让加工产生的切屑自然滑落，避免切屑堆积在导轨配合面影响滑动顺畅度。在实际生产场景中，这类工装除了常规机加工装夹，也可用于小型零件的装配、拆卸作业，比如过盈配合销钉的压装、小型组件的修整，都可通过该工装固定工件后完成操作，相比手持工件作业的方式，能大幅提升操作稳定性，降低操作安全风险。
