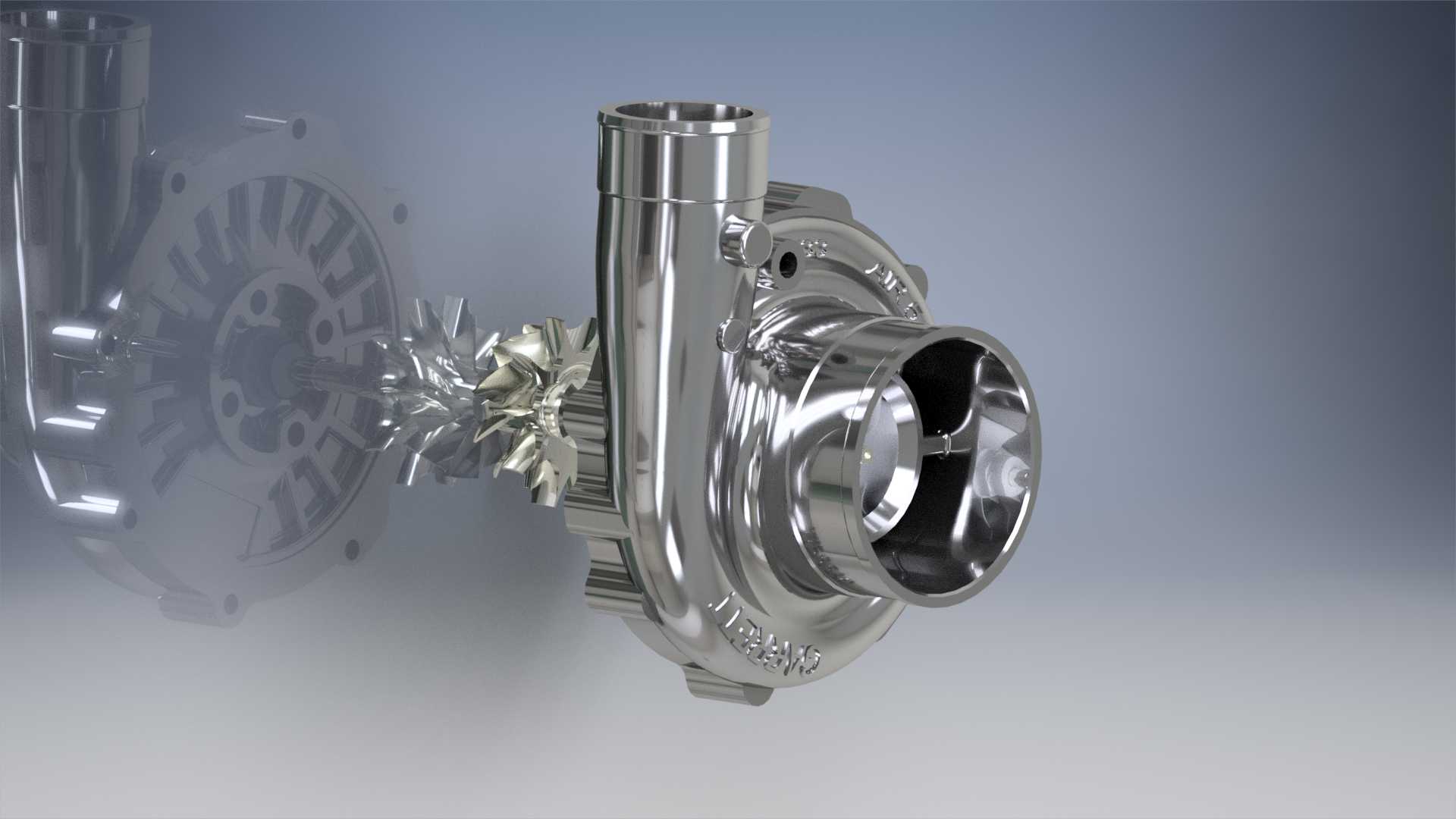

汽车涡轮增压用GT3776涡轮增压器结构

这款涡轮增压器主要应用于大排量乘用车、轻型商用车的柴油或汽油动力系统，是发动机进气增压回路的核心功能部件，核心作用是通过发动机排出的废气能量驱动涡轮端叶轮高速旋转，同步带动同轴的压气机端叶轮对进入气缸的新鲜空气进行预压缩，在不增加发动机排量的前提下大幅提升进气充量，让燃油与空气的混合更充分，既可以提升动力输出上限，也能优化燃油燃烧效率、降低尾气中不完全燃烧产物的排放，适配需要高扭矩输出的重载行驶、高速巡航等工况，在改装车市场、商用车动力升级场景中也有广泛的应用空间。从功能特性来看，这款GT3776规格的涡轮增压器采用双叶轮同轴布局，压气机端采用前倾式后弯叶片设计，能够在高转速工况下保持稳定的压缩效率，避免气流在叶轮通道内产生紊流损失；涡轮端采用耐高温合金材质的混流叶片，可耐受发动机排气端的高温冲击，降低长期高负荷工况下的叶片形变风险；壳体采用一体化铸造成型的金属蜗壳结构，压气机侧蜗壳的流道经过平滑过渡设计，能够将叶轮甩出的高压空气均匀导向出气端口，减少气流压力脉动，涡轮侧蜗壳的流道则针对废气脉冲特性做了优化，可更好地利用不同转速下的排气脉冲能量，提升涡轮的响应速度，降低低转速区间的增压迟滞问题。在设计思路上，这款模型完整还原了涡轮增压器的装配逻辑，压气机壳体、中间体、涡轮壳体三个核心模块通过螺栓连接形成密封整体，中间体内部预留了浮动轴承的安装腔室与润滑油道、冷却水道的布设空间，既可以为高速旋转的转轴提供稳定的润滑支撑，也能通过循环机油与冷却液带走叶轮传递的热量，避免轴承部位因高温出现润滑失效；压气机端的进气口采用大口径直筒设计，能够降低进气阻力，出气口采用带法兰边的接口结构，可直接与发动机进气歧管端的增压管路对接；涡轮端的进气法兰与排气歧管的安装位匹配，出气口则对接车辆排气前段管路，整体结构的密封面都预留了密封环槽，可保证高压气体与高温废气不会出现泄漏问题。从安装边界与尺寸逻辑来看，这款涡轮增压器的整体轮廓为非对称蜗形结构，压气机侧的进气口轴线与涡轮侧的排气口轴线呈垂直布局，中间体上的机油进出油口、冷却水进出水口都设置在壳体侧下方，安装时需要预留足够的管路连接空间，避免与发动机缸体、周边附件产生干涉；各个连接法兰的螺栓孔位都按照对应排量发动机的通用安装标准布设，不需要额外改装转接座即可完成原位安装，转轴的轴向与径向间隙都按照量产部件的装配公差做了还原，能够直观呈现浮动轴承的支撑间隙与密封件的安装位置，可用于动力系统的装配干涉校验、维修教学演示以及增压回路的原理展示场景。
