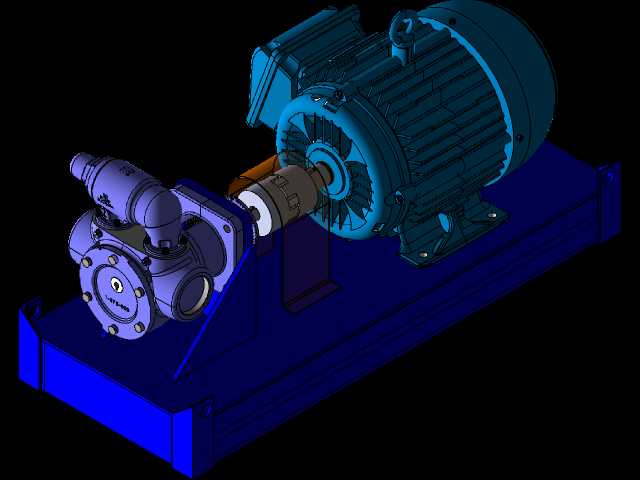

电机驱动维京泵成套输送机组结构

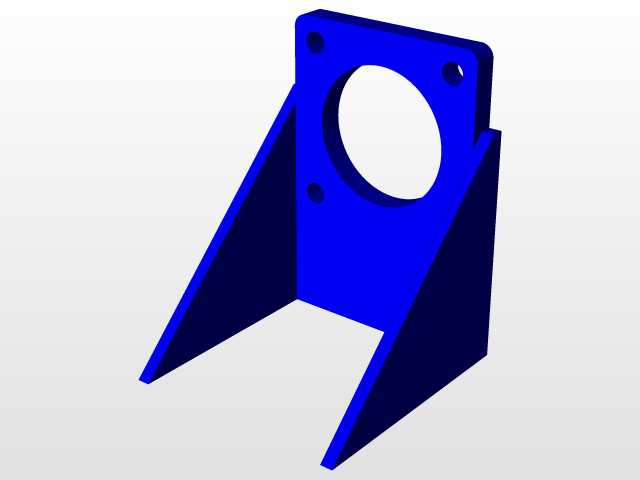

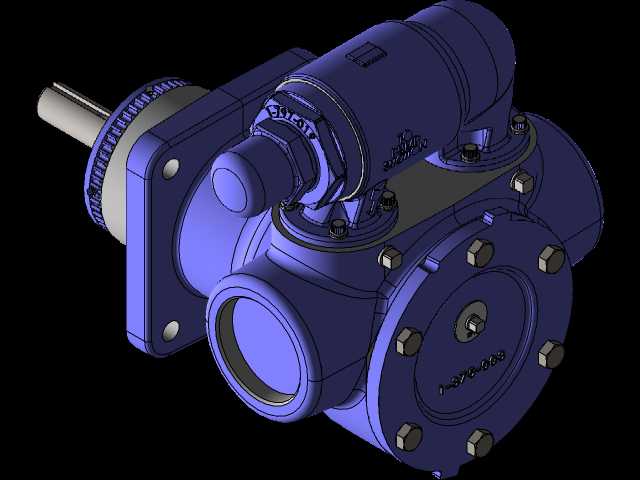

这套撬装式动力泵组主要面向工业流体输送场景，可适配燃油输送、工业润滑介质循环、轻质化工物料转运等工况，在中小型油料补给站、生产车间流体循环系统、移动式流体加注站点中都能发挥核心作用，能够为介质流动提供稳定的压力输出，完成不同点位之间的流体定向传输作业。整套机组采用一体化撬装设计思路，将驱动单元、泵体单元、传动连接单元、承载底座整合为统一整体，省去了现场安装时的复杂对位工序，现场部署时仅需固定底座、连接进出口管路与供电线路即可投入使用，大幅降低现场安装的调试难度与施工周期。驱动端采用标准三相异步电动机作为动力源，电机外壳设置密集散热筋结构，能够在连续运行过程中快速散出绕组产生的热量，保证设备长时间运行的温度稳定性，电机端盖处预留的吊装吊环可方便设备组装与转运过程中的吊装作业，电机底部的安装脚通过螺栓与底座刚性连接，保证运行过程中的结构稳定性。泵体采用维京齿轮式泵体结构，泵头部分设置对称的进出液口，可根据现场管路走向调整接口朝向，泵体内部的齿轮啮合结构能够形成稳定的容积变化，持续对介质产生抽吸与推送作用力，相比普通离心泵，这类容积式泵对粘度较高的介质适配性更强，输送过程中流量稳定性受介质粘度波动的影响更小。传动连接部分采用联轴器结构实现电机输出轴与泵输入轴的动力传递，联轴器外部设置防护结构，避免运行过程中异物卷入传动部位，同时可补偿两轴之间存在的少量同轴度偏差，降低安装精度要求，减少运行过程中的振动传递。承载底座采用折弯成型的钢制槽型结构，底座边缘设置翻边结构提升整体刚性，底座表面预留的多组安装孔位可适配不同规格的电机与泵体安装需求，底座底部预留的固定孔位可将整套机组牢固固定在安装基础上，抵消设备运行过程中产生的振动，避免机组移位。整套设备的安装边界充分考虑了工业现场的维护需求，电机与泵体之间预留了足够的操作空间，可方便后期对联轴器进行对中调整、对密封件进行更换维护，各部件的布局紧凑合理，在保证结构强度的前提下尽可能压缩整体占地面积，适配空间有限的安装场景。
