电力施工用4吨承重电缆放线制动支架

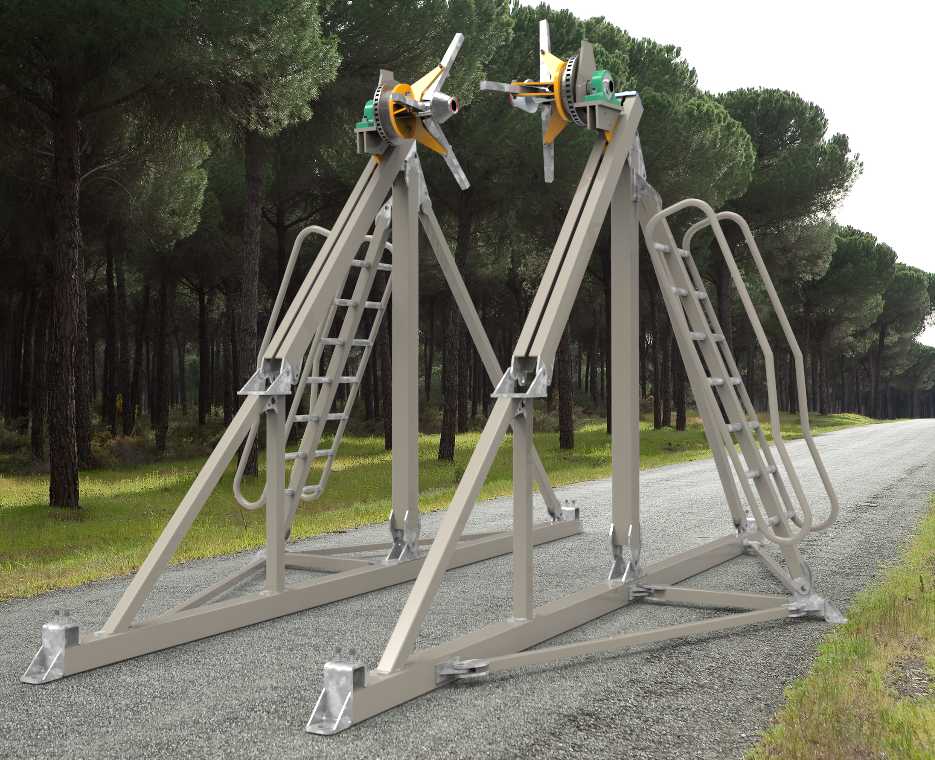

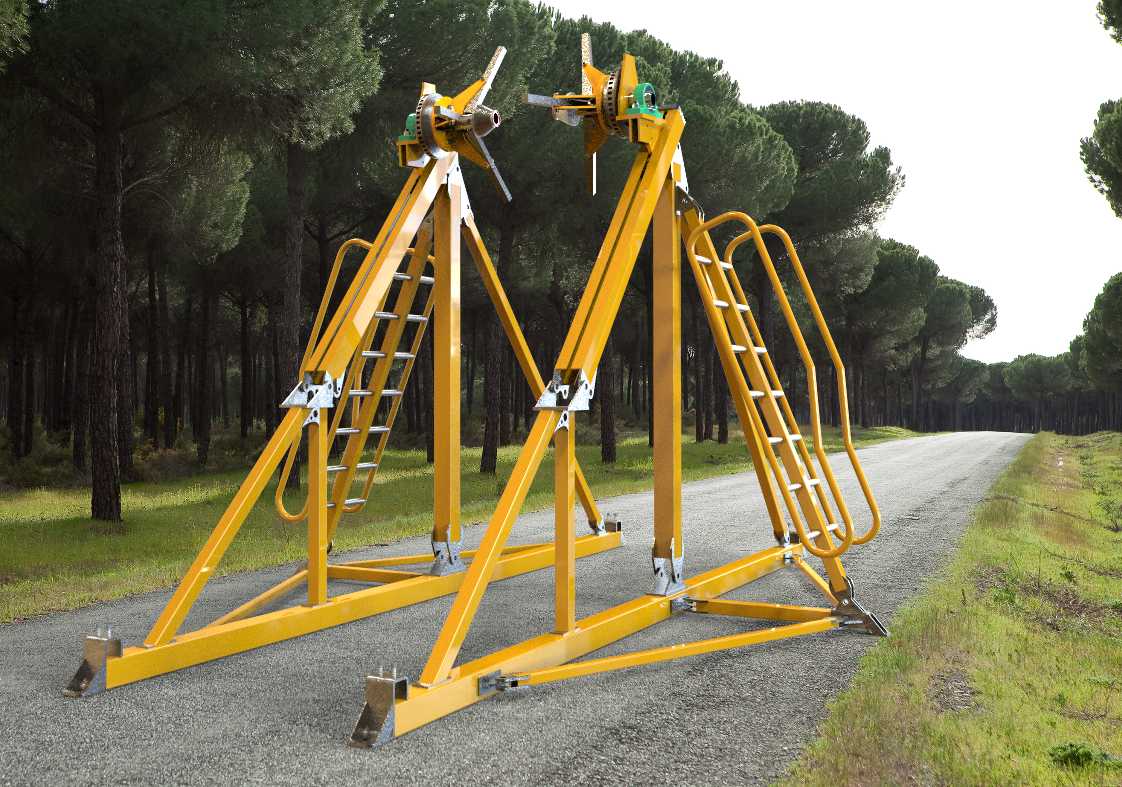

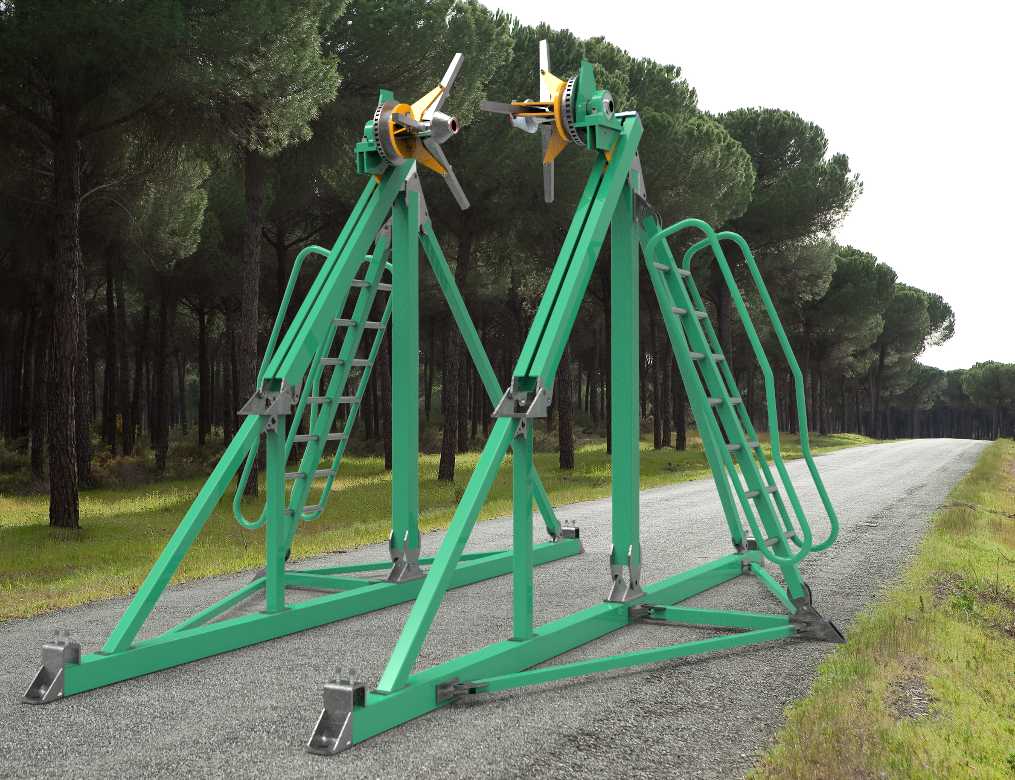

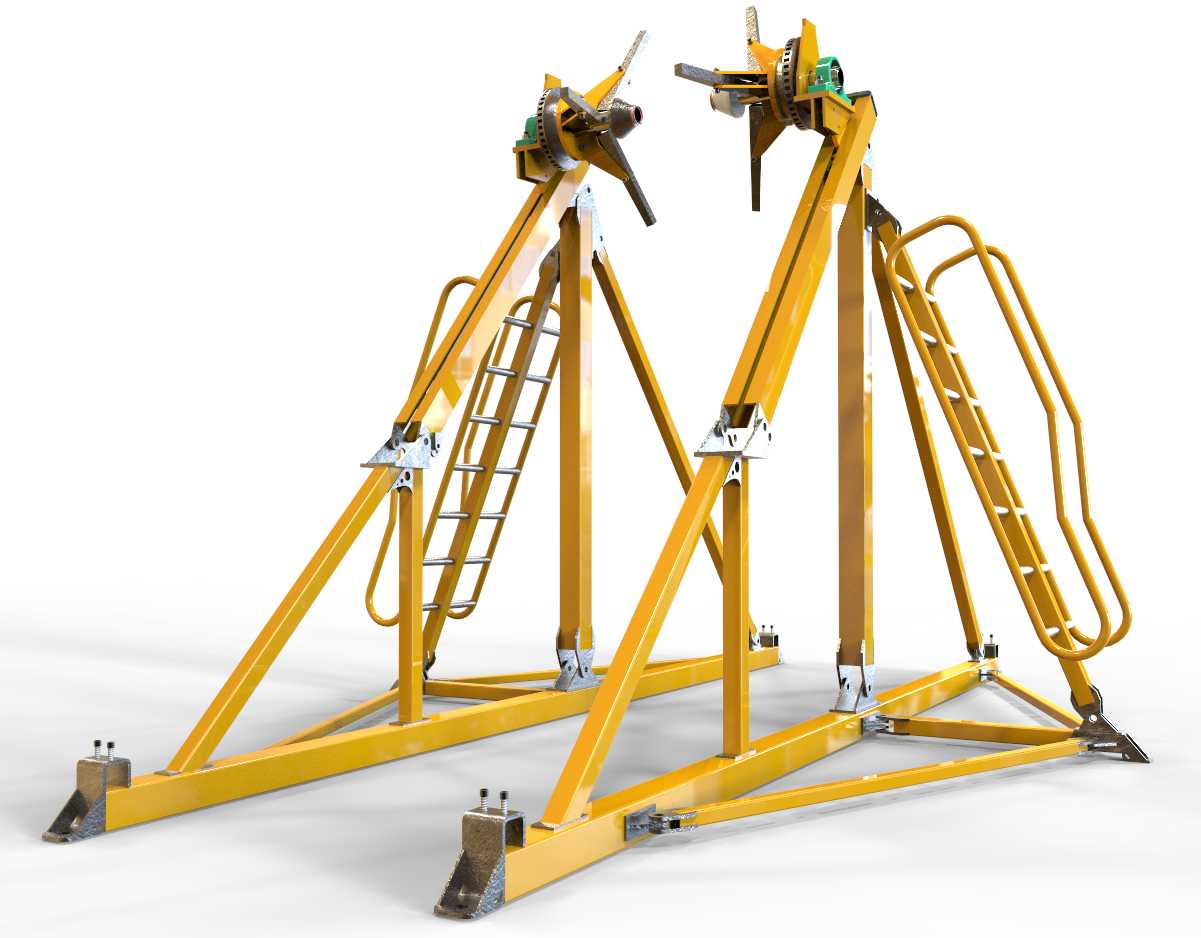

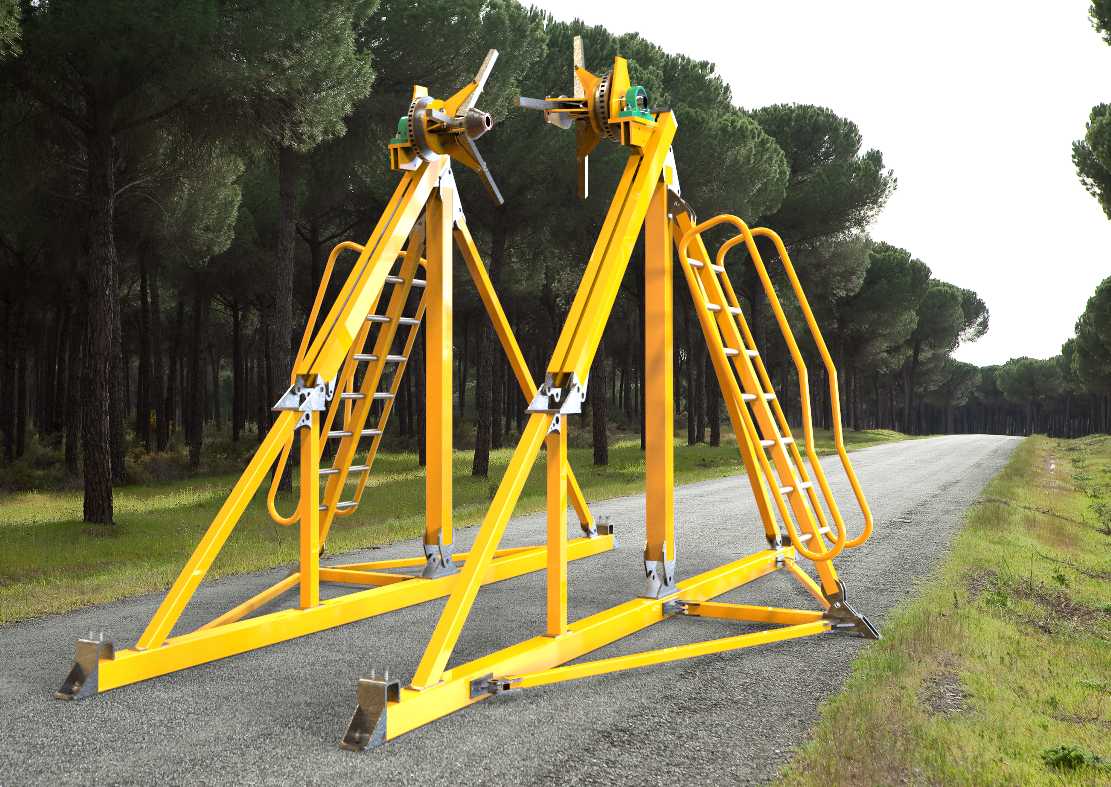

这款支架主要面向电力工程线缆敷设作业场景，在高压动力电缆铺设、长距离线缆展放作业中承担核心支撑与放线控制功能，可适配4吨级重型动力电缆盘的架设需求，解决大截面、大重量电缆盘放线过程中易溜转、转速失控、线缆拖地磨损的行业痛点，是电力输配工程、市政电网改造、厂区供电线路布设作业中不可或缺的配套工装设备。设备采用双侧对称三角桁架结构设计，整体以高强度型钢焊接成型，主体支撑腿采用斜向三角受力布局，可将电缆盘的竖向重力均匀分散至底部四个支撑脚，底部支撑脚配置可调式接地锚定结构，可适配硬化路面、松软土层等不同作业场地，通过锚固件与地面形成刚性连接，避免大重量负载下支架出现侧翻、滑移风险。两侧架体集成带棘轮锁止的车轮式制动机构，放线作业时可通过手动操作制动拨杆控制放线转轴的转速，在电缆展放至预定长度后可直接锁止转轴，防止电缆盘受自重影响发生惯性溜转，避免线缆出现过度展放、扭结、散盘问题；架体侧面集成带防滑踏步的爬梯结构，作业人员可直接攀爬至架体顶部完成电缆盘吊装对位、转轴穿装、制动机构调试等操作，无需额外搭设登高梯具，提升作业准备阶段的操作效率。设计阶段充分考虑不同规格电缆盘的适配性，两侧支撑臂预留多档高度调节点位，可根据电缆盘的径向尺寸调整转轴安装高度，适配不同盘径的重型电缆盘架设需求；架体整体采用模块化拆分设计，各连接节点采用快装销轴结构，无需专用焊接工具即可完成现场组装与拆解，拆解后各部件可通过工程车辆转运，适配野外分散作业点的转场需求。安装作业时需先将底部支撑框架在平整作业面展开，调整四个支撑脚的接地高度确保架体处于水平状态，打入接地锚固件完成架体固定，再通过吊装设备将电缆盘吊至两侧架体中间位置，穿装承重转轴后将转轴两端卡入支撑臂的承载卡槽内，调整制动片与转轴制动轮的间隙确保制动动作顺畅无卡滞，完成调试后即可开展放线作业；作业过程中可根据线缆展放的速度需求实时调整制动力度，保持线缆处于适度张紧状态，避免线缆与地面摩擦造成外护套损伤，同时降低作业人员的拉线劳动强度，提升长距离电缆敷设的作业安全性与施工效率。
