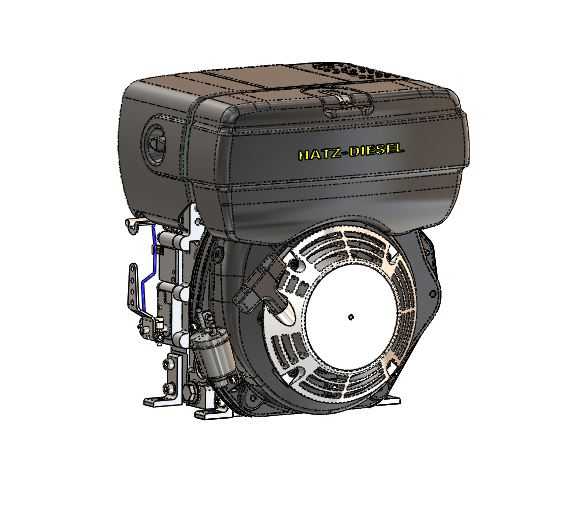

哈茨1B20单缸风冷柴油机结构设计

这款单缸风冷柴油机是小型通用动力领域的核心配套设备，广泛适配小型工程机械、园林作业机械、农用微耕设备、小型发电机组、移动式空压机以及轻型船舶辅机等场景，能够在无外接电力的野外、零散作业区域提供稳定持续的动力输出，尤其适合作业环境分散、配套设备轻量化要求高的工况，相比同功率汽油机具备更高的燃油经济性与更长的连续作业时长，扭矩输出特性更适配重载低转速的作业需求。从实际用途来看，该机型作为独立动力单元，可通过皮带轮、输出轴直接对接作业负载，无需额外配套复杂的冷却管路与散热附属结构，整机集成度高，日常维护仅需定期更换机油、清洁空滤与燃油滤芯，对非专业运维场景的适配性极强，能够在高粉尘、高低温跨度大的户外环境下保持稳定运行，降低了配套设备的整体运维成本。在功能特性设计上，该机型采用强制风冷散热结构，通过飞轮集成的导风罩将冷却气流定向导流至缸体、缸头的散热鳍片区域，避免了水冷系统的冻裂、泄漏、冷却液消耗等问题，结构可靠性更高；燃油系统采用机械式高压喷油结构，无需复杂电控单元，对燃油品质的宽容度更高，适配偏远地区的燃油供应条件；润滑系统采用飞溅+机油泵复合润滑结构，能够在机身倾斜一定角度的作业场景下保证各摩擦副的润滑油供给，适配移动作业时的姿态变化。从设计思路来看，整机采用紧凑化布局，将油箱、空滤、消音器、启动结构全部集成在主机本体上，减少外部连接管路与线束，降低故障点；安装脚位采用对称式四点安装结构，安装面预留通用的螺栓孔位，能够适配多数现有小型动力设备的安装位，无需大幅修改配套机架即可完成替换；机身外侧的操控件集中布置在机身侧方，包括油门调节、停机手柄、启动拉盘，操作时无需绕机调整，单人即可完成启动、转速调节与停机操作。在外形尺寸与安装边界上，该机型整体轮廓方正，上部油箱与导风罩形成规整的上部轮廓，下部安装脚位突出机身主体，预留了足够的扳手操作空间用于安装固定；输出轴端的连接尺寸采用行业通用的单缸机轴径标准，键槽尺寸匹配通用皮带轮、联轴器规格，飞轮侧的散热进风区域预留了足够的通风间隙，安装时无需额外预留大尺寸的散热空间，仅需保证导风罩进风口无遮挡即可满足散热需求，整体安装边界紧凑，能够在狭小的设备舱内完成布置，适配更多轻量化配套设备的空间要求。
