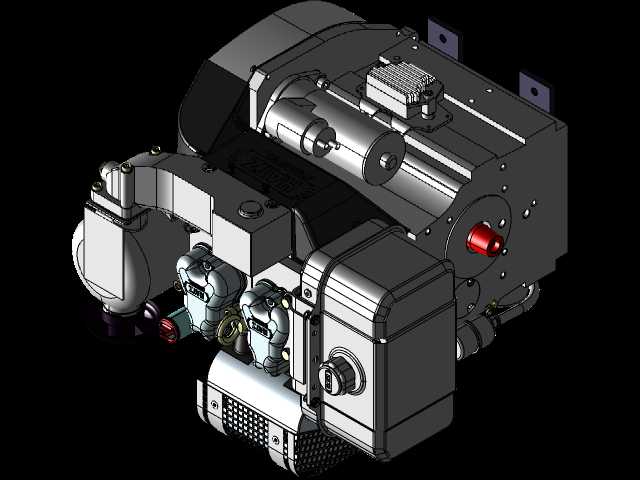

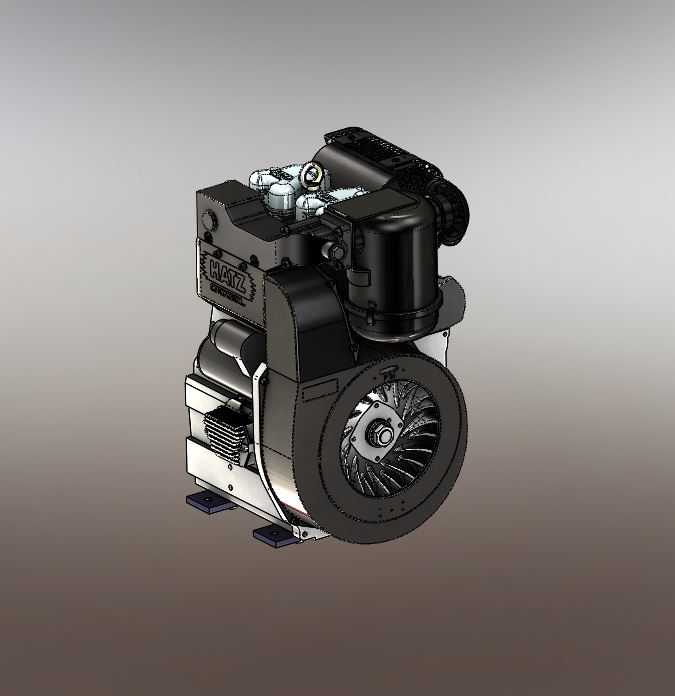

HATZ2G40双缸风冷柴油机结构设计

这款双缸风冷柴油机是面向小型非道路移动设备与固定作业场景开发的紧凑型动力单元，在农业生产领域，可配套小型手扶拖拉机、果园微耕机、山地作业农机、移动式排灌水泵，适配丘陵、零散地块的小空间作业需求，解决大型动力设备无法进入狭窄作业区域的痛点；在工业应用场景中，可作为小型发电机组、移动式空压机、路面切割设备、小型工程压实机械的核心动力源，也可适配野外作业的勘探设备、应急抢险装备，满足无外接电源场景下的独立动力输出需求。从功能特性来看，该机型采用风冷散热结构，省去了水冷系统所需的水箱、管路、冷却液循环组件，整体结构更为精简，既降低了低温环境下的冻裂风险，也减少了日常运维中冷却液泄漏、管路老化的故障点，对野外复杂作业环境的适应能力更强；双缸布局相比同排量单缸柴油机，动力输出更为平顺，运转振动幅度更小，可降低配套设备的机架疲劳损耗，提升操作人员的作业舒适度。设计过程中，整体采用集成化布局思路，将空气滤清器、燃油供给组件、冷却导风罩、启动系统与缸体主体进行整合排布，在保证散热风道通畅、各部件维护可达性的前提下，尽可能压缩整机的横向与纵向占用空间；冷却风扇与飞轮做集成式设计，既利用飞轮的转动惯量稳定曲轴运转转速，又通过飞轮带动风扇产生定向气流，顺着导风罩覆盖缸头、缸体的散热鳍片，带走燃烧做功产生的热量，保证持续作业时的热平衡稳定。安装边界设计上，底部采用四点式减震安装脚，安装脚的孔位间距、螺栓孔径匹配主流小型动力设备的通用安装标准，可直接替换同功率段的其他风冷动力单元，降低配套设备的改造成本；整机的重心经过调校，尽量向安装基面靠拢，减少高转速运转时的整机晃动量；输出轴的伸出长度、轴径、键槽尺寸符合通用动力输出接口规范，可直接连接皮带轮、联轴器等传动部件，无需额外定制转接结构。外部的进排气组件、燃油加注口、机油检查口都布置在便于日常操作的侧方位置，日常保养时无需拆解外围护板即可完成空滤清理、机油液位检查、燃油加注等操作，降低了设备的日常维护难度，适配非专业运维人员的使用需求。
