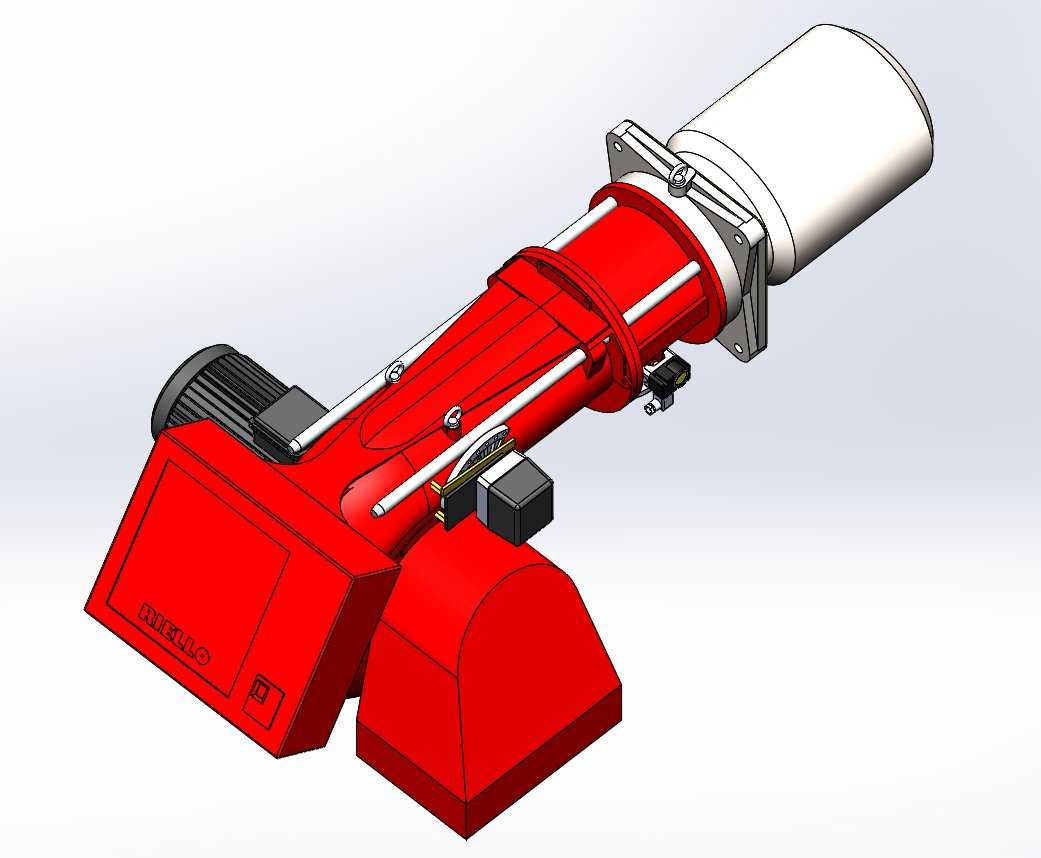

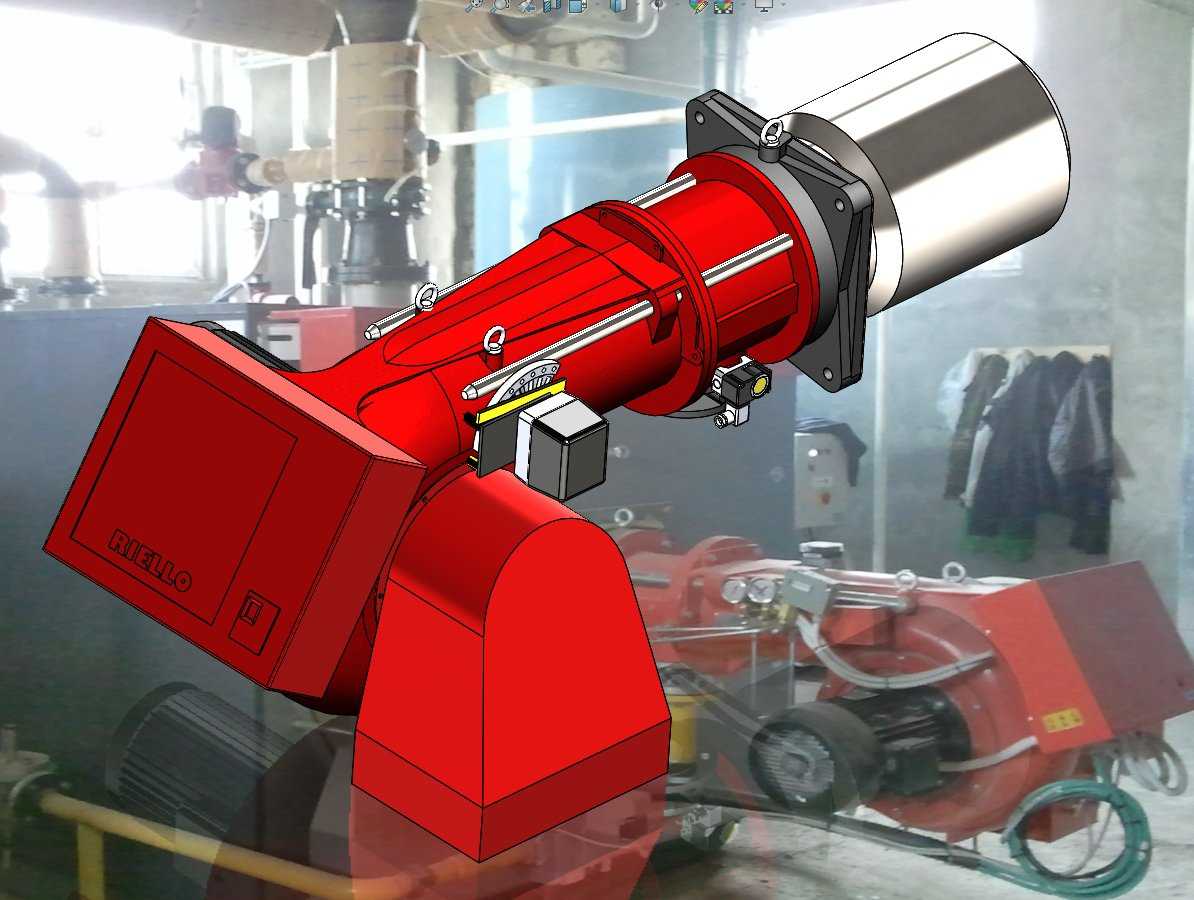

利雅路燃气10P/M工业燃烧器三维结构

这款燃气燃烧器主要面向工业热力供给场景设计，可广泛适配中小型蒸汽锅炉、热水锅炉、热风炉以及各类需要直接火焰加热的工业热处理设备，覆盖食品加工、纺织印染、化工供热、民用集中供暖等多个领域的热能需求，能够为后端换热腔体提供稳定可控的高温火焰输出，实现燃料化学能向热能的高效转换。设备核心功能是将燃气与空气按合理比例充分预混后，在燃烧筒出口形成稳定、充分的燃烧火焰，避免因混合不均导致的燃烧不充分、烟气超标、局部积碳等问题，可适配1140-4885kW功率区间的热负荷需求，能根据后端设备的温度、压力反馈动态调节燃气供给量与配风比例，维持输出热功率的稳定匹配。从设计思路来看，整体采用模块化集成布局，将燃气阀组、送风机构、点火控制单元、火焰检测组件全部整合在主机结构上，减少外部零散管路与接线的布置难度；主体外壳采用高强度铸铝与钣金结合的结构，既保证结构强度抵御送风系统的长期振动，又能控制整体设备重量，降低安装端的承重要求。燃烧筒段采用耐高温合金材质设计，可长期承受火焰高温灼烧不变形，筒身设置的多级导流结构能让空气与燃气在喷出前形成有序旋流，大幅提升混合均匀度，让火焰形态更饱满稳定，避免出现火焰偏烧、局部过热损伤后端炉衬的问题。外形结构上，设备采用侧置控制箱体与直线型燃烧筒的布局，安装时通过前端法兰与锅炉炉壁的预留接口对接，法兰面设置密封结构防止烟气倒灌与热量外泄；安装时需预留足够的侧向操作空间，方便后期对阀组、控制元件进行检修调试，燃烧筒伸入炉腔的长度可根据不同炉壁厚度做适配调整，保证火焰出口处于炉腔中心位置，让热辐射与热对流在炉腔内均匀分布。设备的电气接口与燃气接口统一布置在控制箱体侧下方，管路走向规整，能减少现场安装时的管线弯折干涉，整体结构兼顾了运行稳定性与后期维护的便捷性，适配多数常规工业锅炉的安装尺寸边界，不需要对原有炉体结构做大幅改造即可完成替换安装。
