单轴太阳跟踪式碟式聚光斯特林动力装置

这款单轴太阳跟踪斯特林动力装置，主要面向分布式光热发电、偏远区域离网供能、科教实验演示等应用场景，可在光照充足的户外环境下，将太阳辐射能直接转化为旋转机械能输出，既可以搭配小型发电机为低功耗野外监测设备、户外照明设施供电，也可作为高校工程热物理、新能源专业的教学演示教具，直观展示光热转换与外燃式动力循环的工作原理。

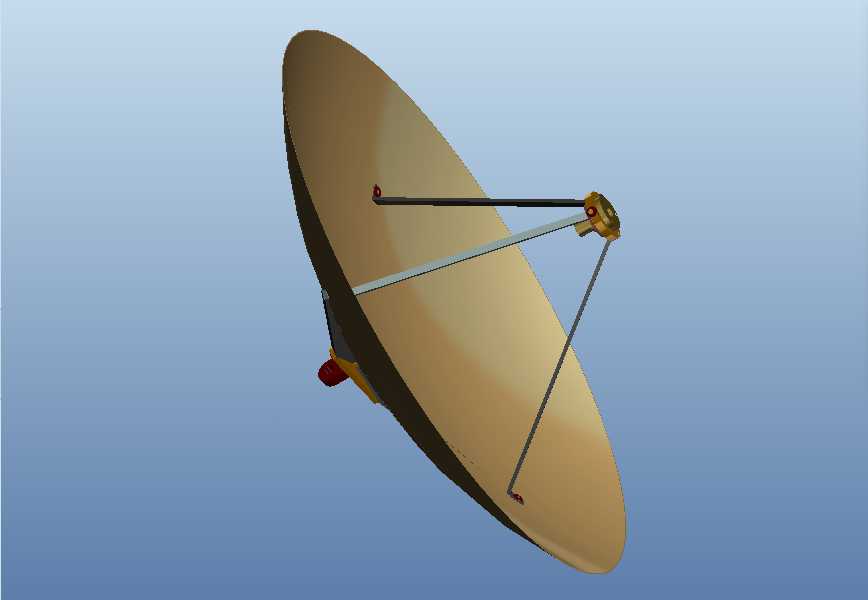

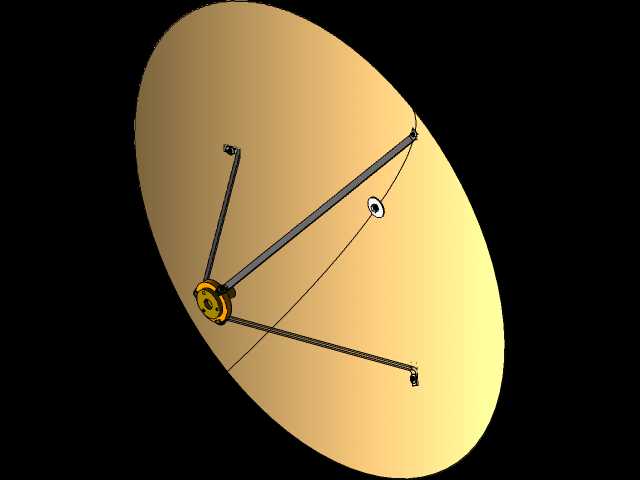

设备核心功能围绕太阳能高效捕获与热能动力转换设计，采用抛物面碟式聚光结构，可将平行入射的太阳光精准汇聚到斯特林发动机的热端换热位置，为工质循环提供持续稳定的高温热源；配套的单轴跟踪机构可根据太阳方位角变化调整聚光碟的朝向，保证聚光焦点始终落在发动机热端指定区域，大幅提升全天的光能接收效率，避免因太阳偏移导致聚光失焦、热端温度不足的问题。

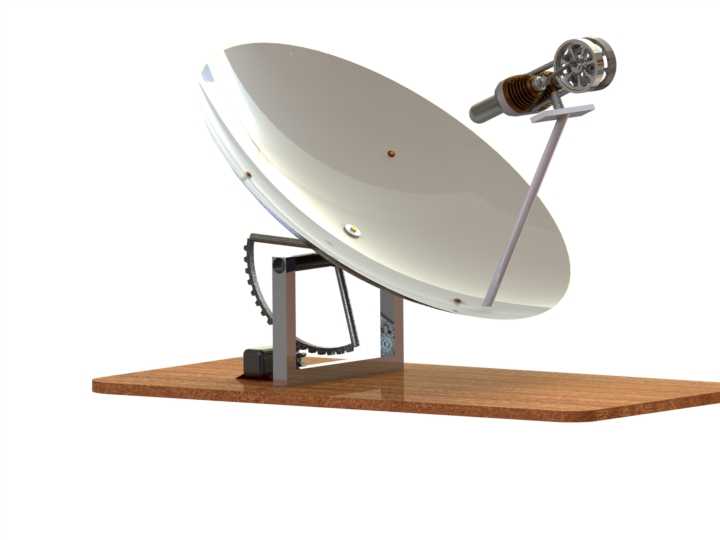

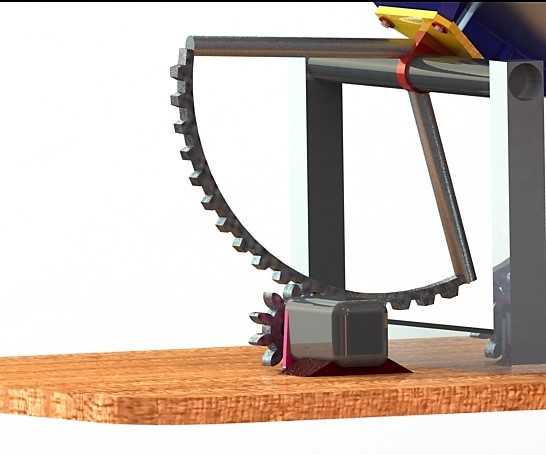

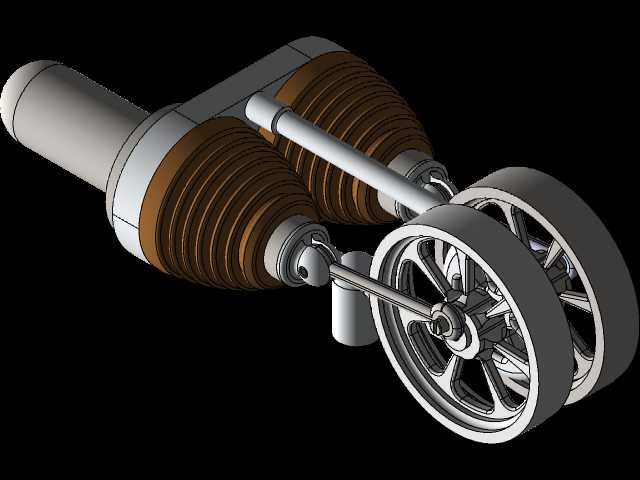

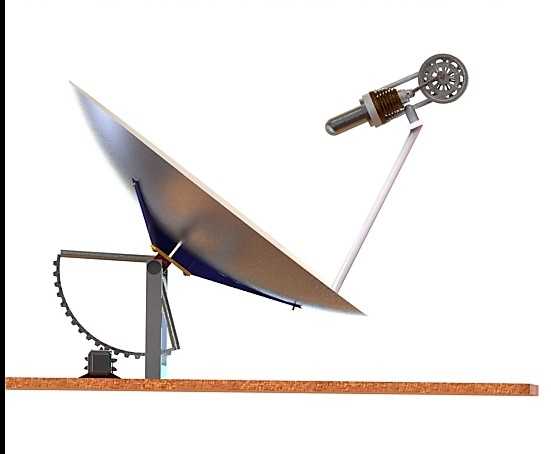

从设计思路来看，整体采用模块化布局，底部为平整的木质安装基座，承担整套装置的承重与固定作用，聚光碟通过俯仰调节支架与基座连接，支架处集成了齿轮传动的角度调节结构，可实现聚光碟俯仰角度的平滑调整，同时兼顾结构刚性与调节便利性；斯特林发动机主体通过悬臂支架固定在聚光碟的焦点对应位置，避开聚光面的光路遮挡，保证聚光效率最大化，支架长度经过精准核算，确保聚光形成的高温光斑完全覆盖发动机热端换热面，同时避免高温对支架结构产生热损伤。

安装边界方面，整套装置基座为矩形平板结构，放置时需保证基座处于水平状态，避免跟踪调节过程中出现重心偏移；聚光碟处于最大仰角状态时，整体高度不会超出基座上方的安全空间，水平方向上聚光碟转动范围内无遮挡物即可满足安装要求，装置整体重心落在基座投影范围内，无需额外做地脚固定即可稳定放置在平整硬质地面上。结构上各部件连接紧凑，传动调节部位预留了足够的活动间隙，运行过程中不会出现部件干涉，同时外露的传动结构做了简易防护，避免调试过程中发生剐蹭风险。
