1/2英寸不锈钢花园弯柄出水球阀结构设计

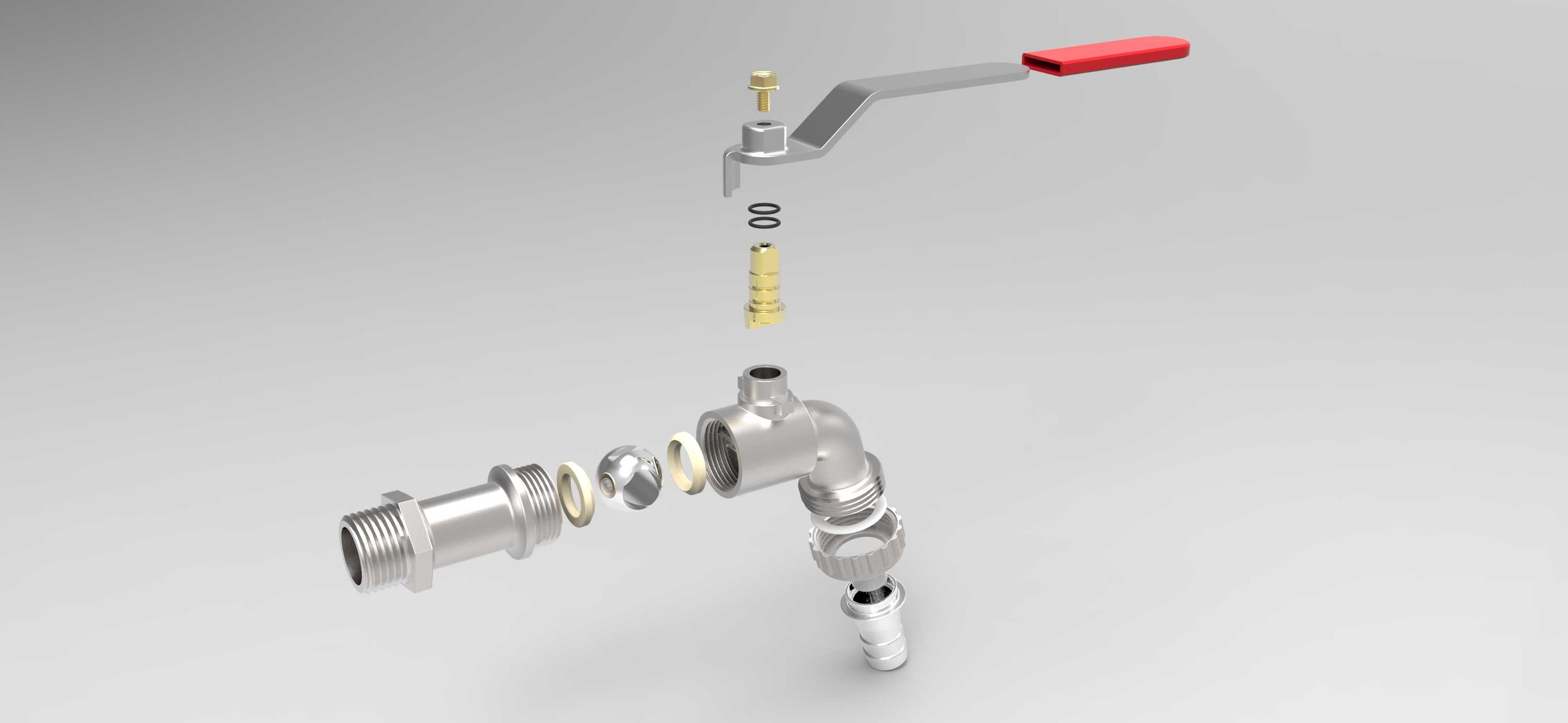

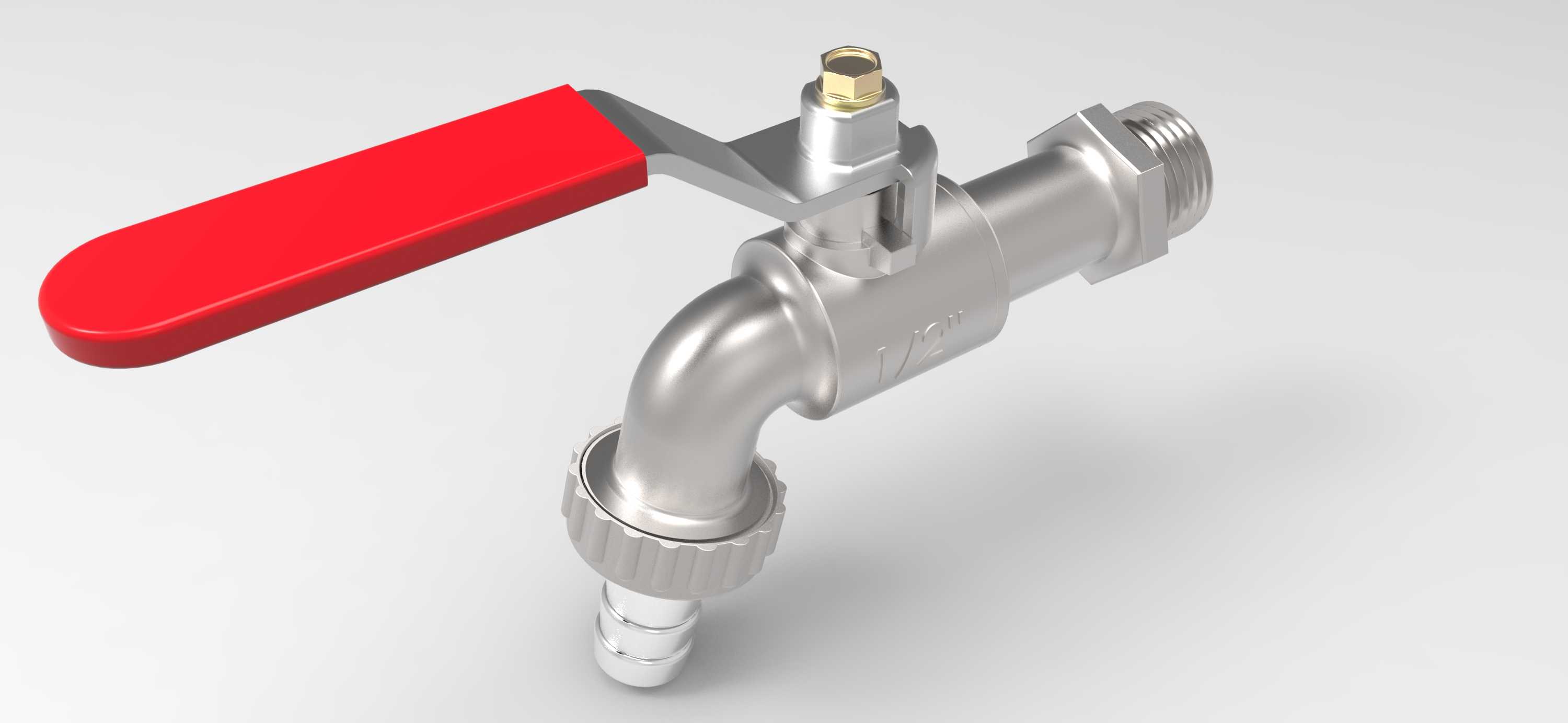

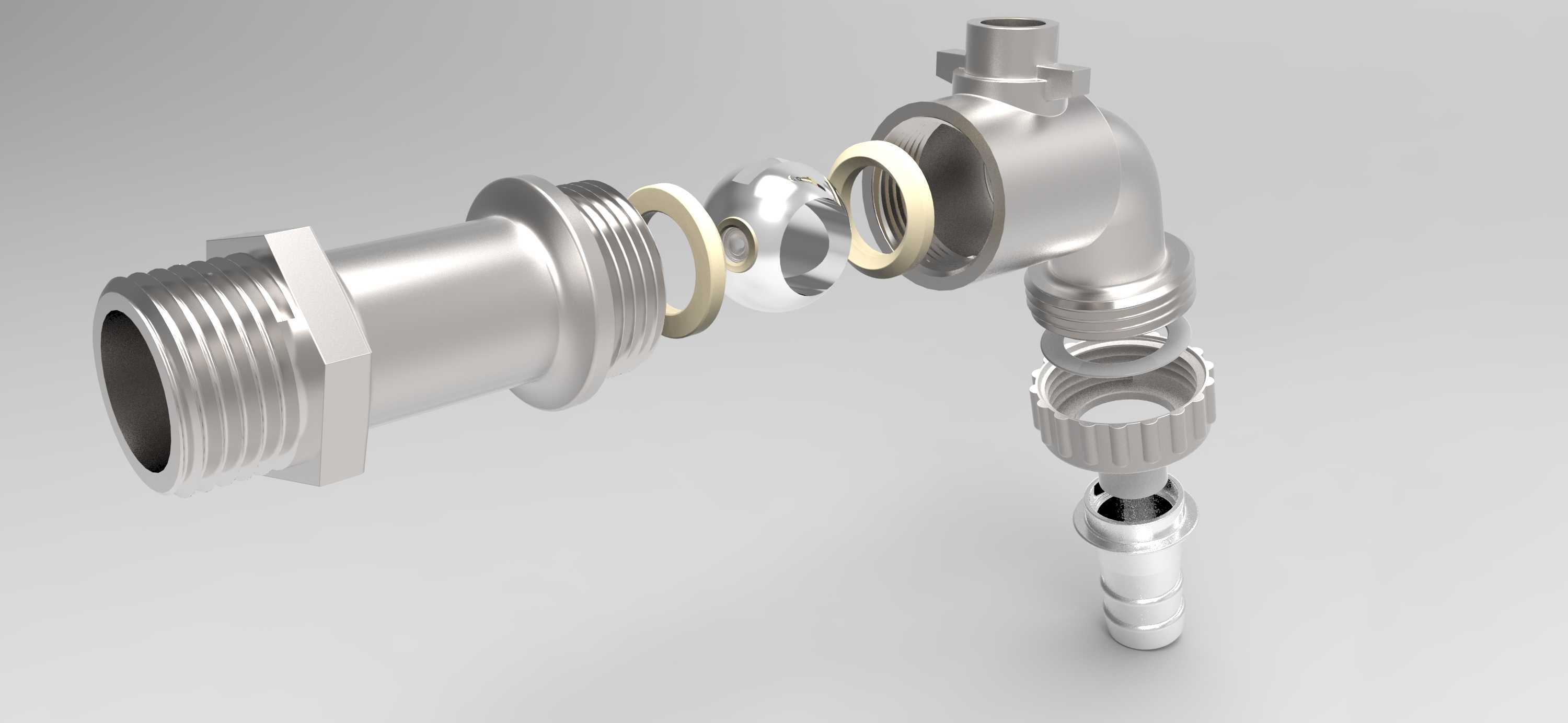

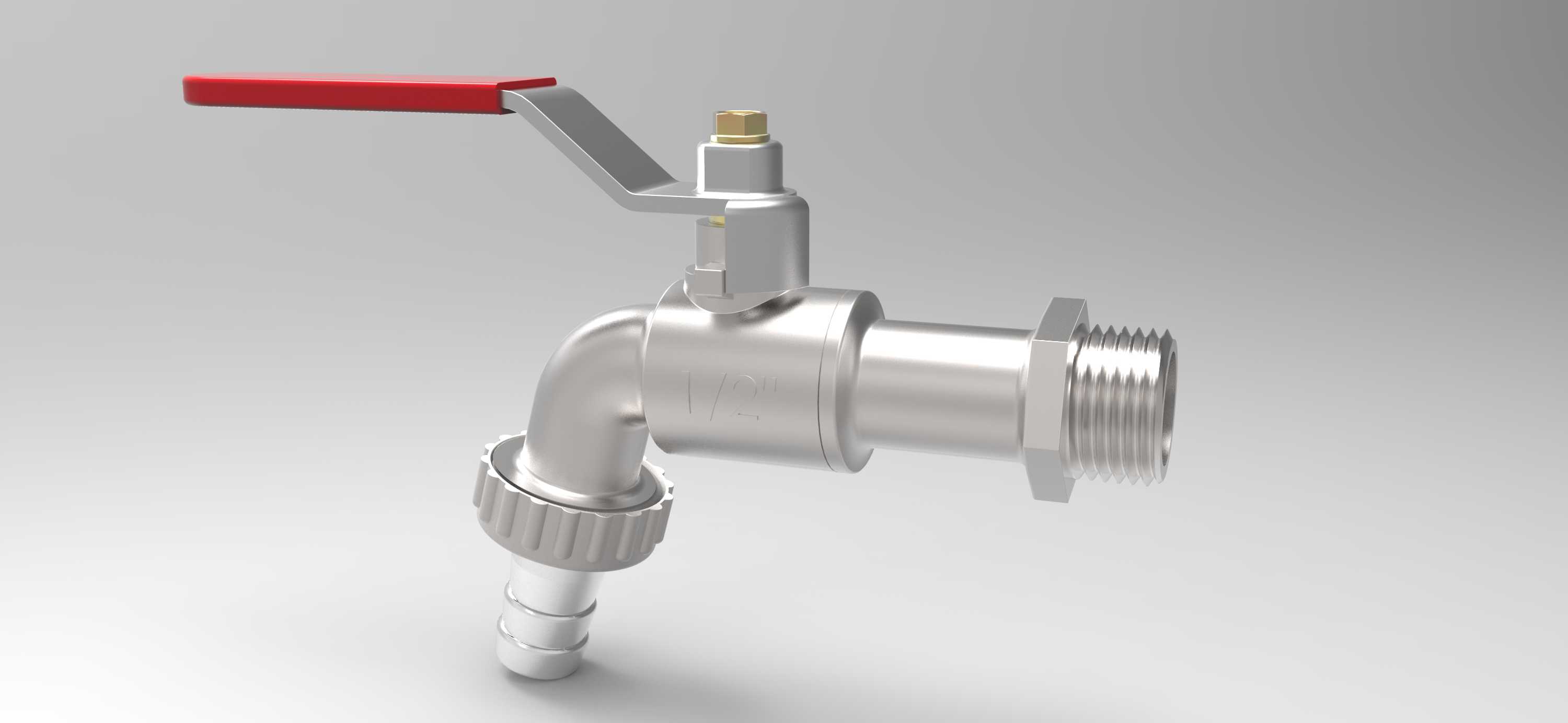

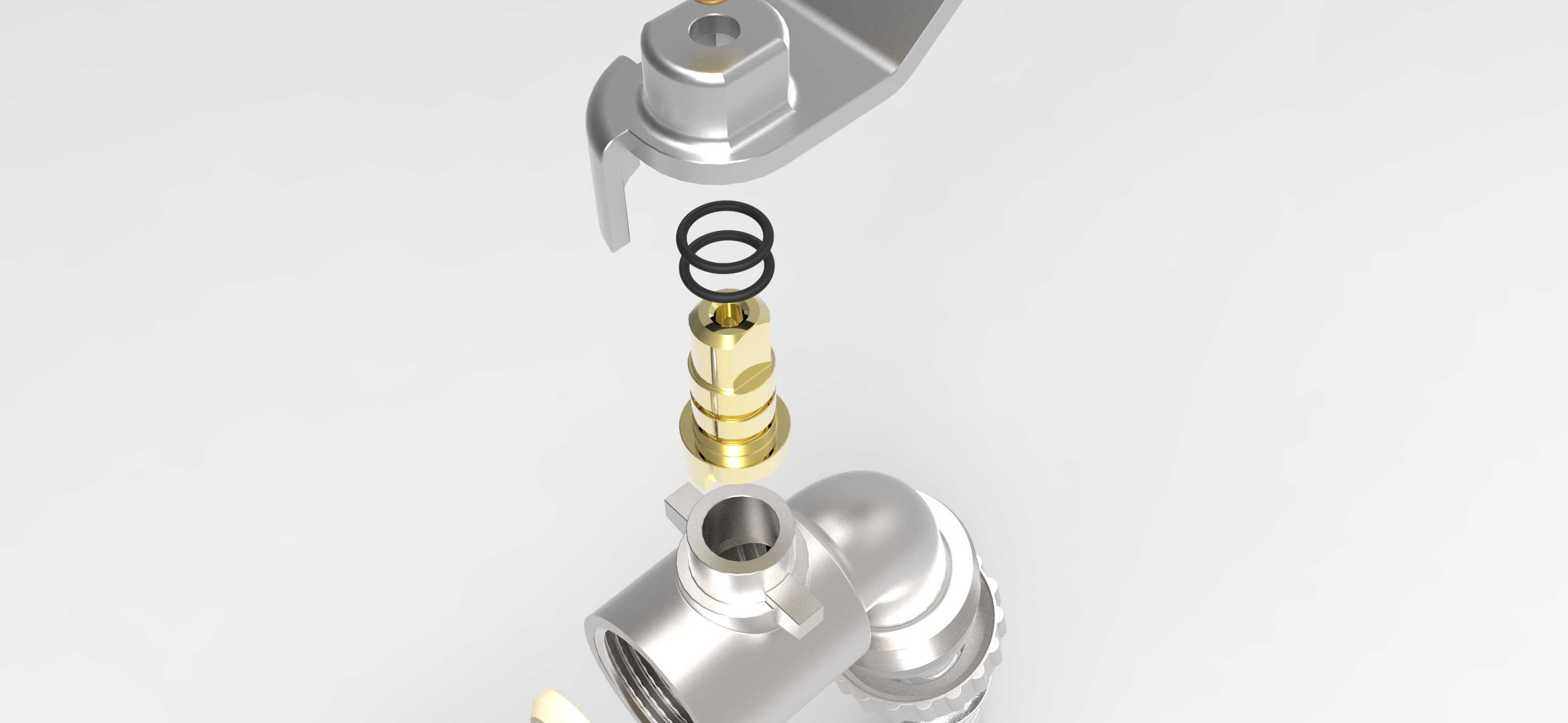

这款弯柄式不锈钢出水球阀，主要面向民用庭院浇灌、户外取水点接驳、小型园艺供水系统等场景设计，同时也可适配家用自来水外接、小型养殖场地供水、户外清洁作业取水等日常用水管控需求，作为供水管路末端的通断控制部件，承担水流开关、出水接驳的核心功能，相比普通直柄球阀更适配狭小安装空间的操作需求，在贴近墙面、管路排布紧凑的户外取水场景下，手柄操作不会与周边墙体、管路产生干涉。产品整体采用不锈钢材质打造阀体，核心密封结构搭配耐磨密封件，能够耐受日常自来水的轻微腐蚀，同时适配户外温湿度变化的使用环境，长期暴露在户外环境下也不易出现锈蚀、卡涩问题，手柄部分包覆红色防滑绝缘套，即便手部沾水或者佩戴薄款劳保手套操作，也能稳定施力转动阀杆，不会出现打滑脱手的问题。设计过程中，首先围绕1/2英寸通用水管接驳的尺寸基准展开，进水端采用标准外螺纹结构，能够直接匹配市面常见的4分水管内螺纹接头，无需额外转接配件即可完成安装，出水端采用阶梯式竹节接头结构，可适配不同内径的塑料软管、橡胶浇灌水管，接头外侧带有滚花防滑锁紧螺母，接驳软管后拧紧螺母即可牢牢固定水管，通水过程中不会出现水管脱落、漏水的问题。阀杆部分采用防脱出结构设计，长期频繁开关操作也不会出现阀杆窜动、密封失效的问题，手柄的转动角度严格控制在90度，手柄与管路平行时为全开状态，垂直时为全关状态，操作反馈清晰，使用者无需额外观察即可快速判断阀门的通断状态。外形设计上，阀体出水端采用弯弧流道结构，相比直角出水结构水流阻力更小，全开状态下水流更顺畅，不会出现明显的压损，整体安装边界紧凑，进水端螺纹到出水端接头的轴向尺寸适配常规墙面取水点的安装距离，手柄转动半径控制在合理范围内，安装后不会突出墙面过多，避免日常通行时误碰手柄改变阀门状态，同时阀体表面做哑光精抛处理，不易残留水渍污垢，日常清洁打理十分方便。
