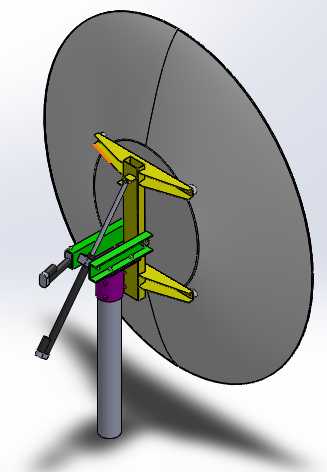

电动执行器驱动抛物面天线跟踪装置

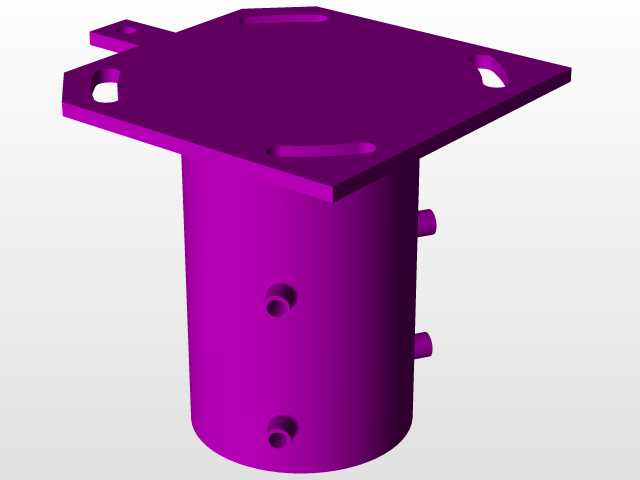

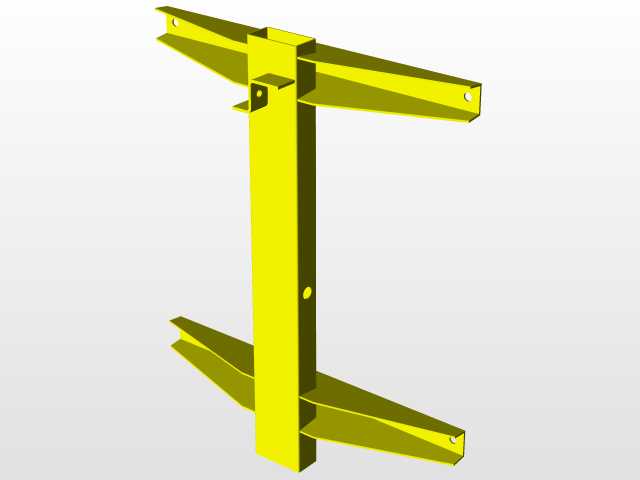

该天线跟踪装置主要应用于卫星通信、深空探测、地面微波中继、偏远区域应急通信等场景，可在载体姿态波动、信号源位置偏移的工况下，持续维持天线主瓣对准目标信号源，保障通信链路的信号强度与传输稳定性，避免因天线指向偏差导致的信号衰减、通信中断问题，适配固定基站、车载移动站、船载通信站等不同部署场景的使用需求。装置核心采用电动执行器作为姿态调整的动力输出单元，相比传统液压驱动方案，具备响应速度快、控制精度高、维护成本低、无液压油泄漏风险的优势，可实现天线俯仰、方位两个维度的角度微调，配合信号反馈模块可完成自动闭环跟踪，无需人工频繁校准指向。从设计思路来看，整体采用模块化布局，抛物面反射面采用轻量化高强度结构设计，背部支撑桁架采用对称式受力结构，既保证反射面的形面精度，避免长期使用出现形变影响信号汇聚效果，又尽可能降低整体自重，减小执行器的负载压力，提升动态响应速度。馈源组件安装在反射面焦点位置，通过多根支撑撑杆固定，撑杆采用低风阻截面设计，降低户外部署时的风载荷影响，避免强风环境下天线出现抖动偏移。底部支撑立柱采用等截面圆柱结构，内部预留走线空间，可将动力线缆、信号线缆全部收纳于立柱内部，避免线缆外露造成的老化、缠绕问题，同时提升整体外观整洁度。安装边界方面，底部立柱采用标准法兰安装接口，可适配不同规格的固定基座、车载安装平台，安装时需保证基座水平度误差在允许范围内，避免初始安装偏差增大跟踪调整的行程负担；天线整体转动范围覆盖方位向全周360度、俯仰向0到90度，可满足不同仰角信号源的跟踪需求，执行器的行程预留足够冗余，可适配不同口径反射面的改装升级需求，无需更换核心驱动组件即可完成扩容改造。
