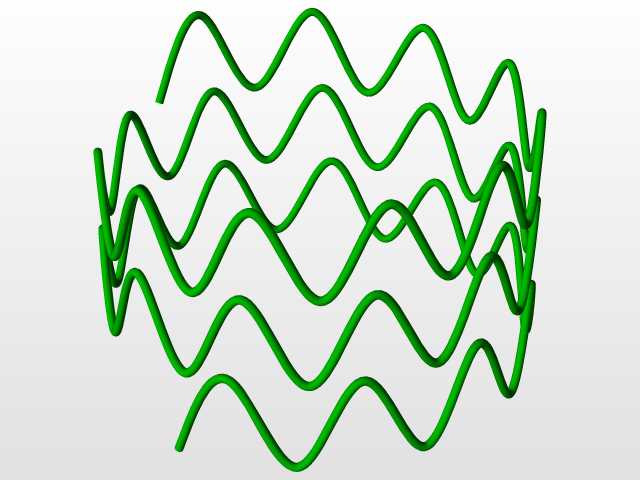

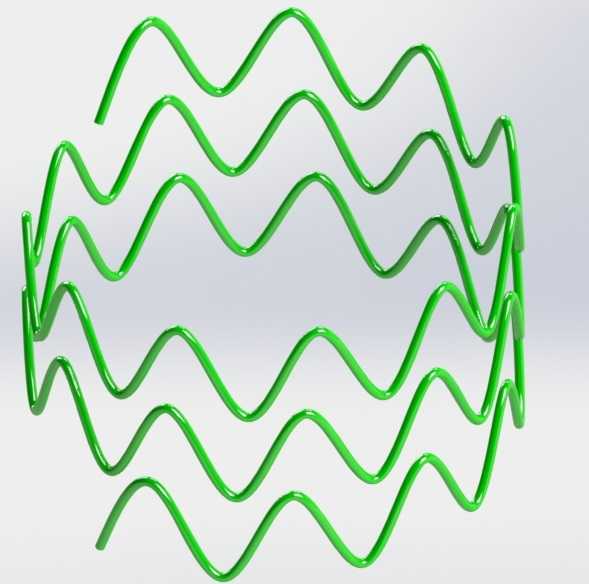

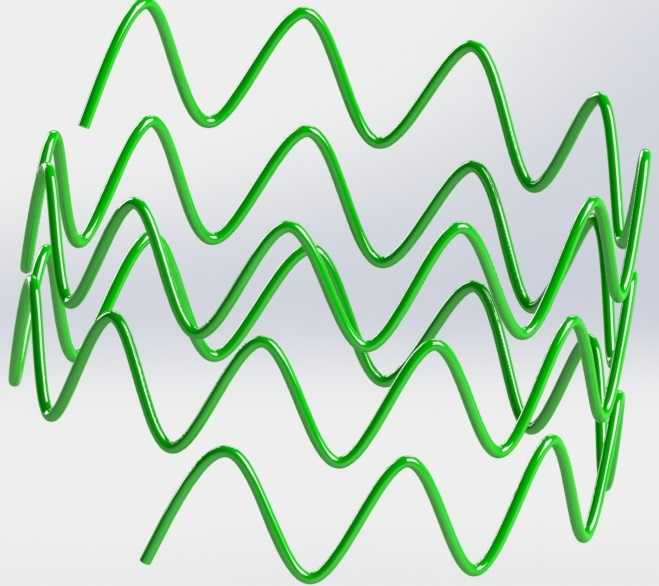

三转V形波浪形弹性输送构件

这类三转V形波浪构件常应用在轻型物料输送、振动分选设备的弹性支撑与导向环节，在食品加工分拣线、小五金件整列送料机构中，能够依托自身连续的波浪形变幅结构，在回转运动过程中实现物料的匀速抬升与定向滑移，避免小尺寸工件在输送过程中出现卡滞、堆叠的问题。从结构设计逻辑来看，整体采用连续等径圆材弯折成型，每一段V形单元的弯折角度保持一致，三转的排布方式让构件在轴向形成多层连续的波浪曲面，相邻波峰波谷的间距经过反复校核，既保证回转过程中动平衡的稳定性，也能让接触的物料在每一次波形起伏时获得均匀的向前推力，不会出现局部受力过大导致的工件弹跳偏移。设计过程中需要重点考量安装边界的适配性，构件两端的同轴度公差需要控制在合理范围内，保证与两端支撑轴承装配后，回转过程中不会出现径向跳动超标的问题，整体的外径尺寸需要匹配输送槽的内部宽度，预留出足够的形变余量，避免高速回转时构件与槽壁发生剐蹭。这类构件的功能特性在于，自身的连续曲面同时具备弹性缓冲与定向输送的双重作用，相比传统的平皮带输送，对于外形不规则的小工件，能够通过波形的卡位作用让工件保持统一的姿态进入下一工序，在振动给料设备中，也可以作为弹性隔振构件，利用波形结构的形变吸收设备运行中的高频振动，降低整机的运行噪音。在实际选型应用中，需要根据输送物料的单重调整构件的线材直径与波形间距，物料密度较大时适当增大线材直径、缩小波距，提升构件的整体刚性，输送轻薄小零件时可以适当减小线径、放大波距，提升构件的弹性形变能力，让物料输送过程更加平缓。建模过程中需要重点保证每一段V形弯折处的圆角过渡，避免应力集中导致构件在长期交变载荷下出现断裂，同时要保证三转波形的相位一致性，让整个构件的重心落在回转轴线上，减少高速运转时的不平衡震动。
