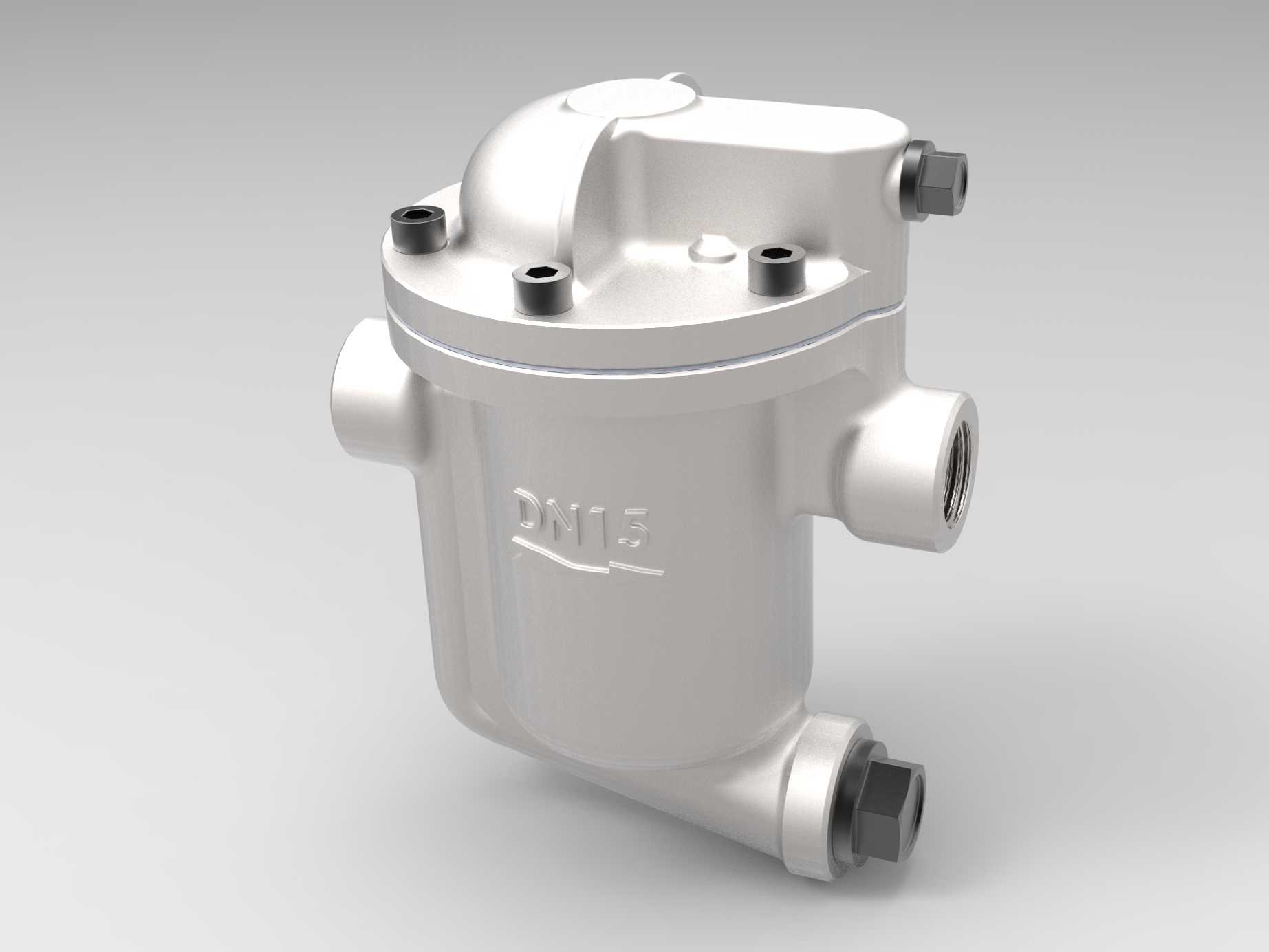

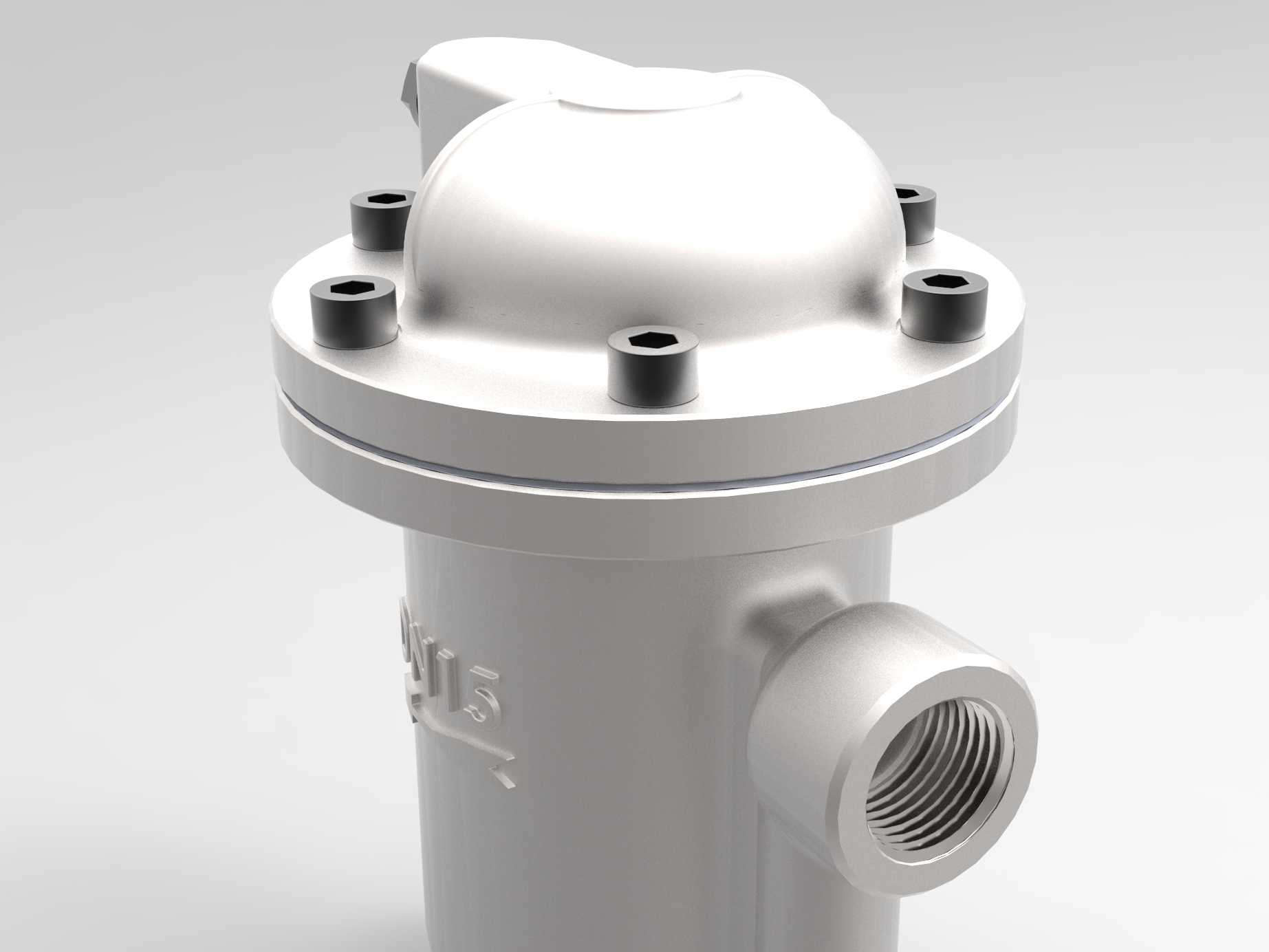

倒桶式蒸汽疏水阀内部结构三维设计

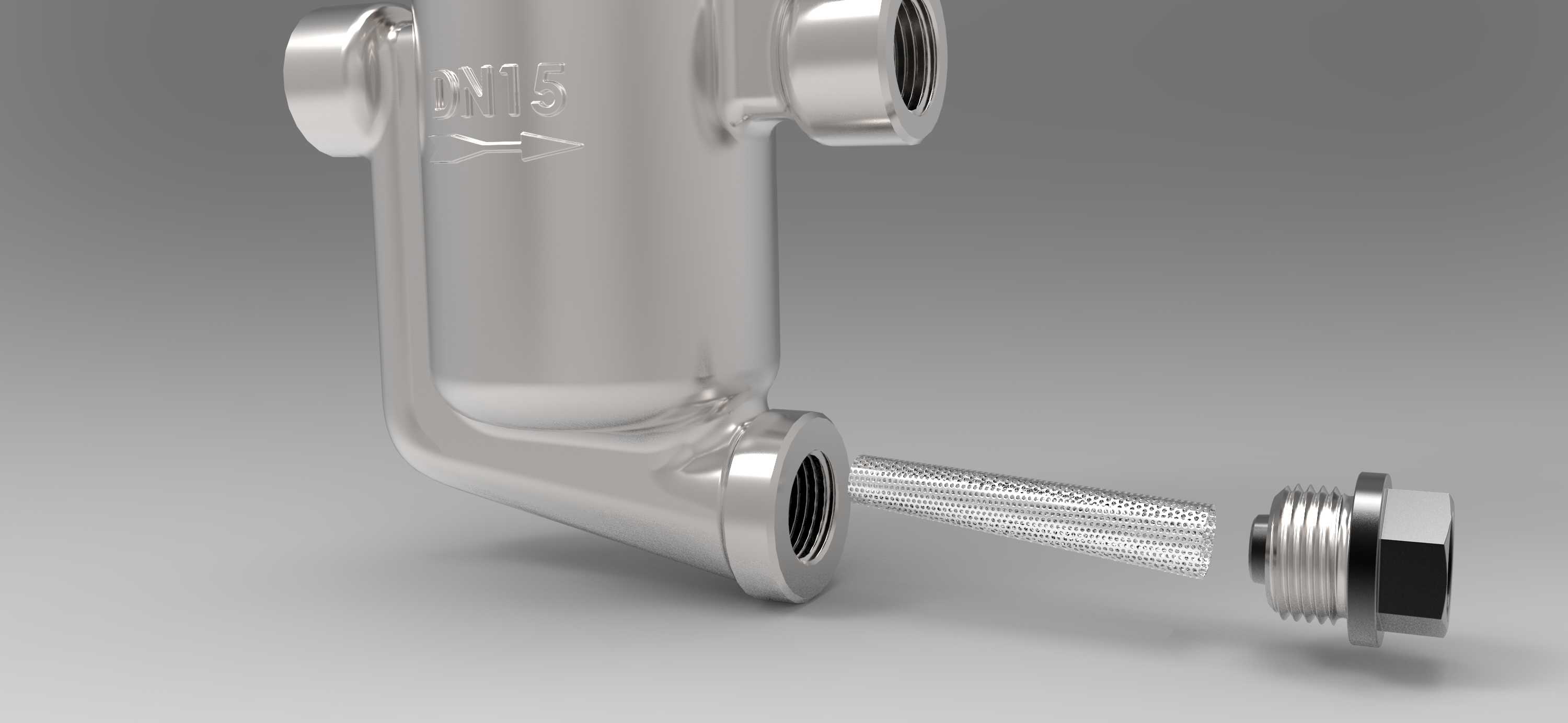

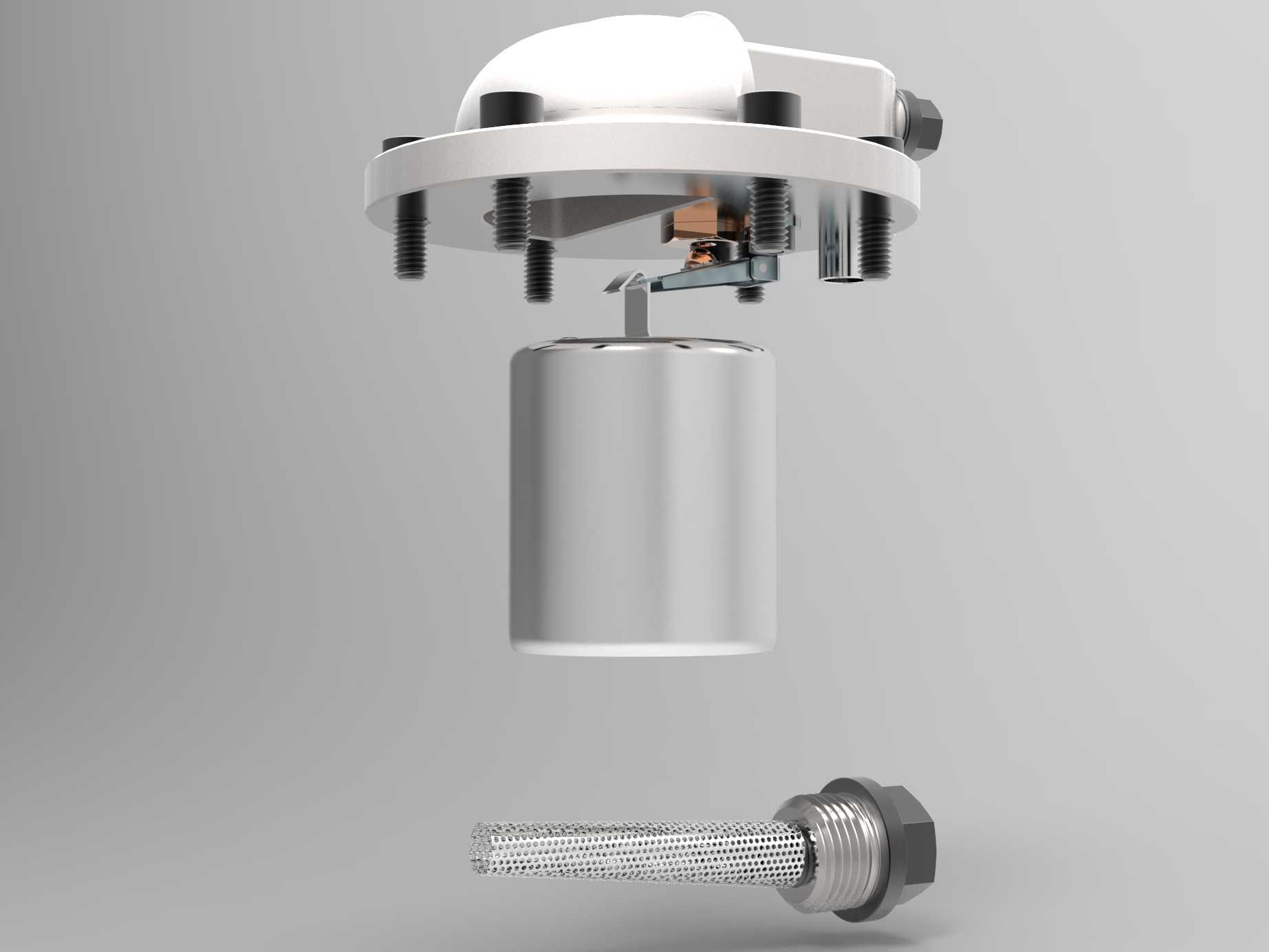

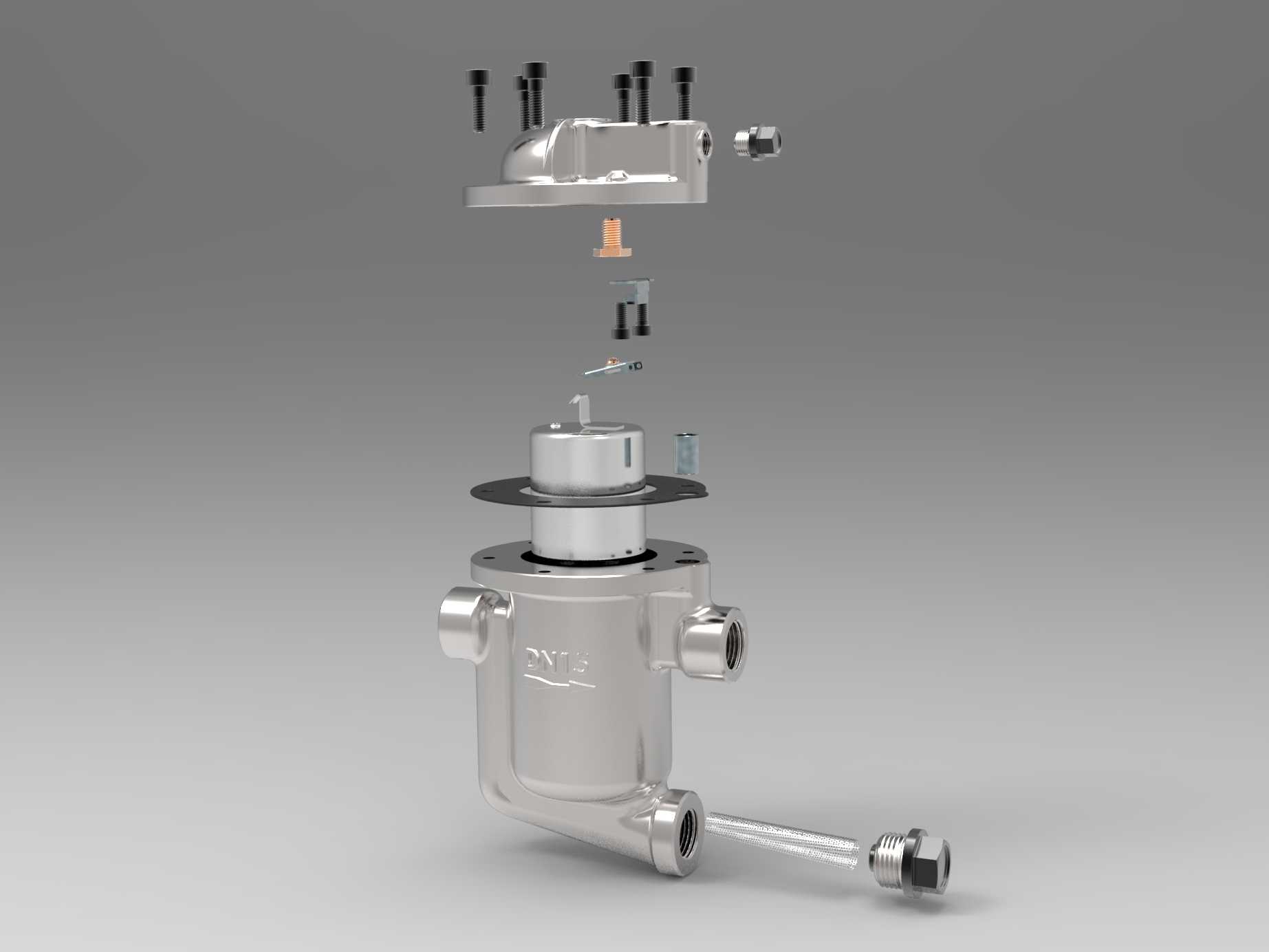

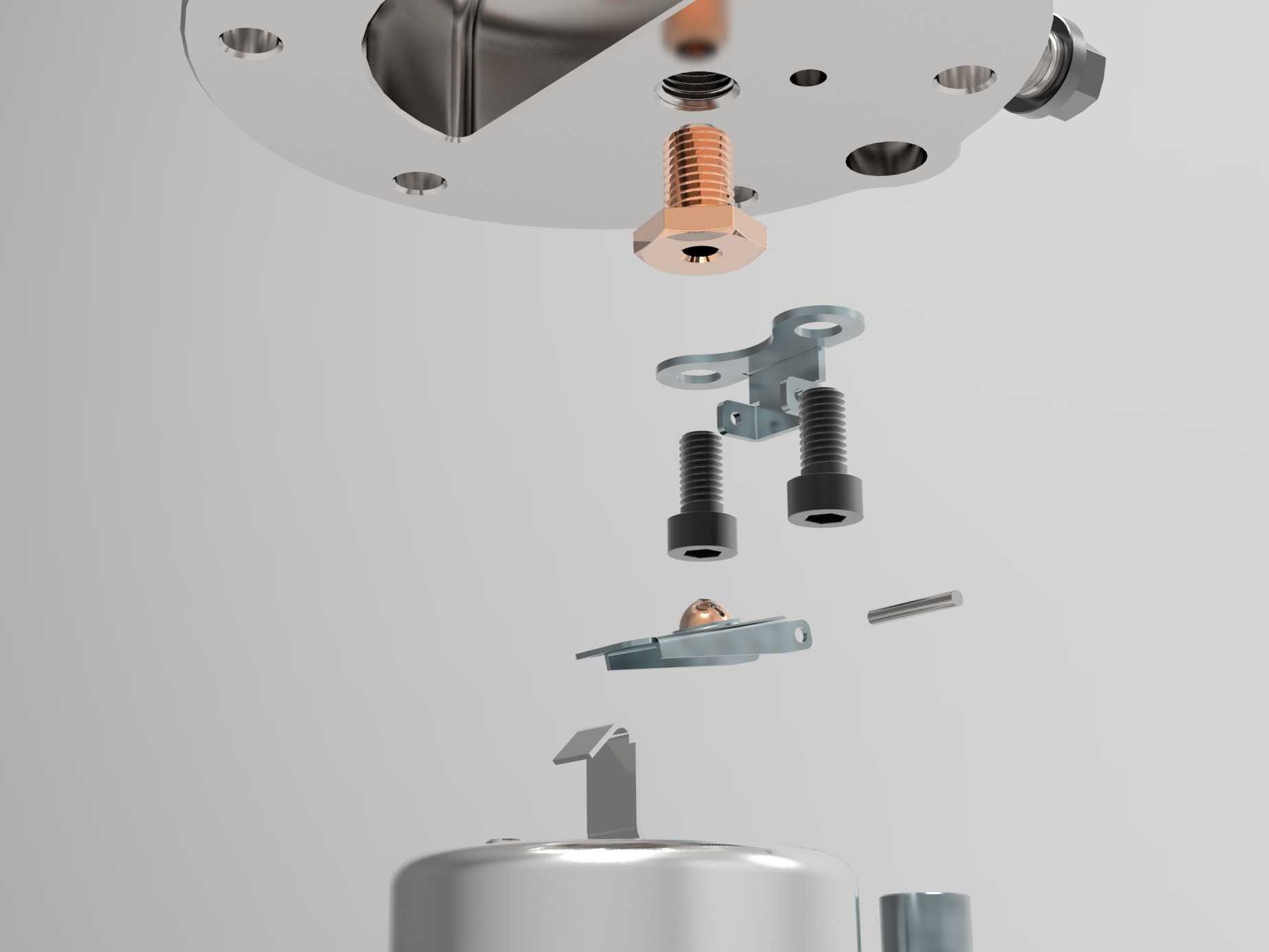

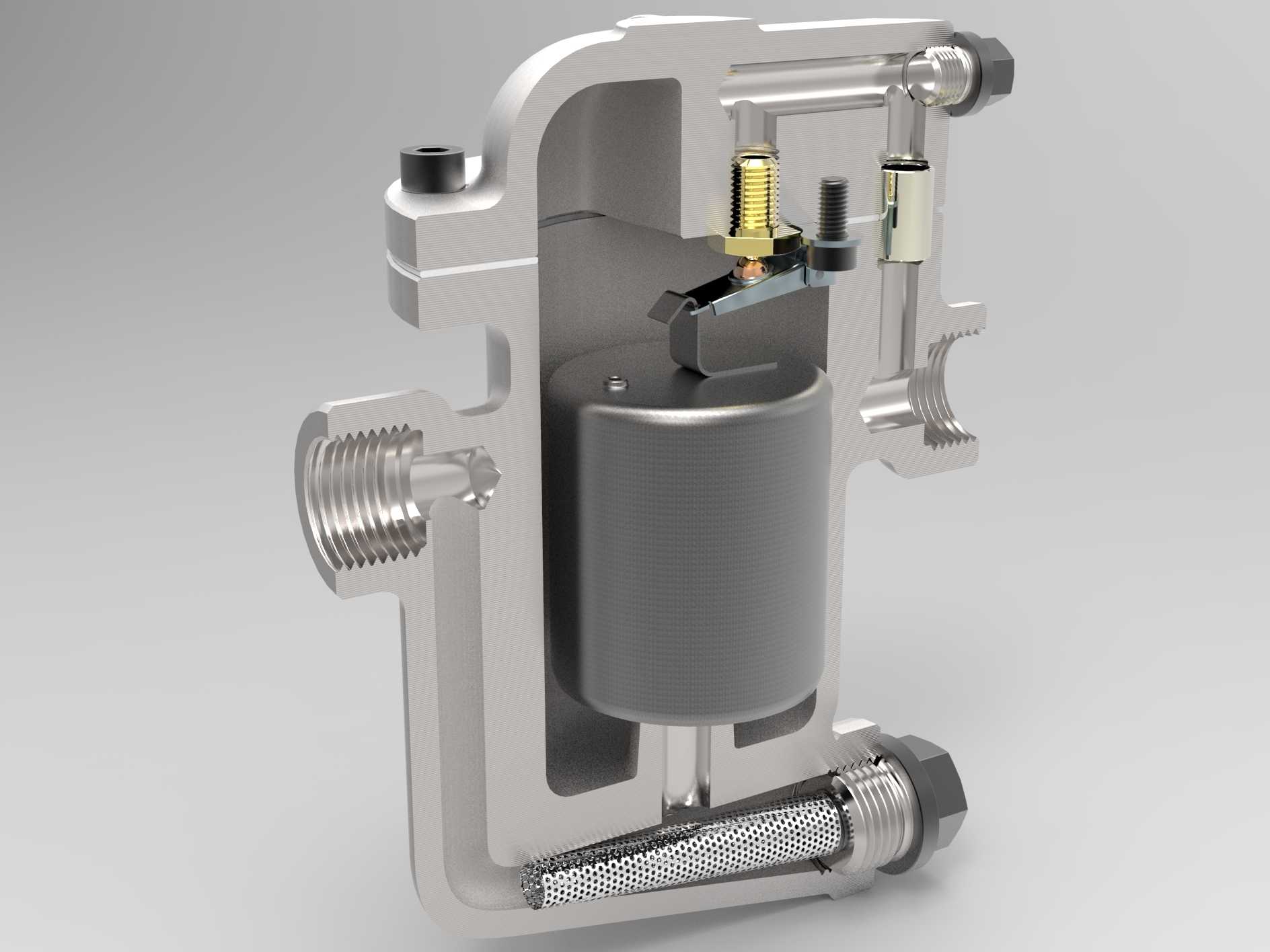

这款倒桶式疏水阀主要应用于各类工业蒸汽输送管网、蒸汽加热设备、换热机组、印染烘干生产线、化工反应釜供汽支路等场景，是蒸汽系统中承担阻汽排水核心功能的关键阀件，能够在蒸汽输送与换热过程中自动排出管路及设备内部产生的冷凝水，同时阻止未做功的新鲜蒸汽泄漏，大幅提升蒸汽系统的热利用效率，避免管路因冷凝水积存产生水锤冲击，保障整个蒸汽管网的运行稳定性与设备使用寿命。从功能特性来看，该款疏水阀采用倒桶作为液位感应核心构件，依靠冷凝水与蒸汽的密度差实现启闭动作，内部设置的倒桶浮体可随腔体内液位变化上下浮动，联动顶部的杠杆启闭机构控制主阀瓣的开合，当腔体内积存冷凝水时，倒桶因失去浮力下沉，带动阀瓣开启排出冷凝水；当蒸汽进入腔体后，倒桶内积聚蒸汽产生浮力上浮，带动阀瓣关闭阻断蒸汽外泄，同时阀件下部配置了带网孔的过滤组件，可拦截冷凝水中携带的焊渣、锈屑等杂质，避免杂质卡涩阀瓣造成密封失效，整体动作可靠，抗水锤冲击能力强，可适应高压、高温的蒸汽工况环境。在设计思路上，该结构优先考虑了动作可靠性与密封耐久性，阀体采用一体化铸造成型的流道设计，进出口采用标准管螺纹连接结构，内部杠杆机构采用铰接式连接，减少动作过程中的卡滞风险，倒桶的配重经过精准核算，确保在不同冷凝水排量下都能准确触发启闭动作，同时预留了排气结构，可在初始启动阶段快速排出腔体内的空气，避免气堵现象影响疏水效率。从安装边界来看，该阀件为水平安装结构，进出口轴线处于同一水平高度，阀体下部预留了足够的检修空间用于清理过滤组件，整体外形紧凑，可适配多数工业蒸汽管路的安装间距，安装时需注意阀体上标注的流向标识，确保介质流向与阀件设计流向一致，同时阀件上部预留了手动排气操作空间，方便日常运维时的手动排气操作，整体结构完全适配工业蒸汽系统的常规安装规范，可直接替换同规格的传统疏水阀产品，无需对原有管路进行额外改造。
