蜗轮驱动法兰式固定球阀工业设计

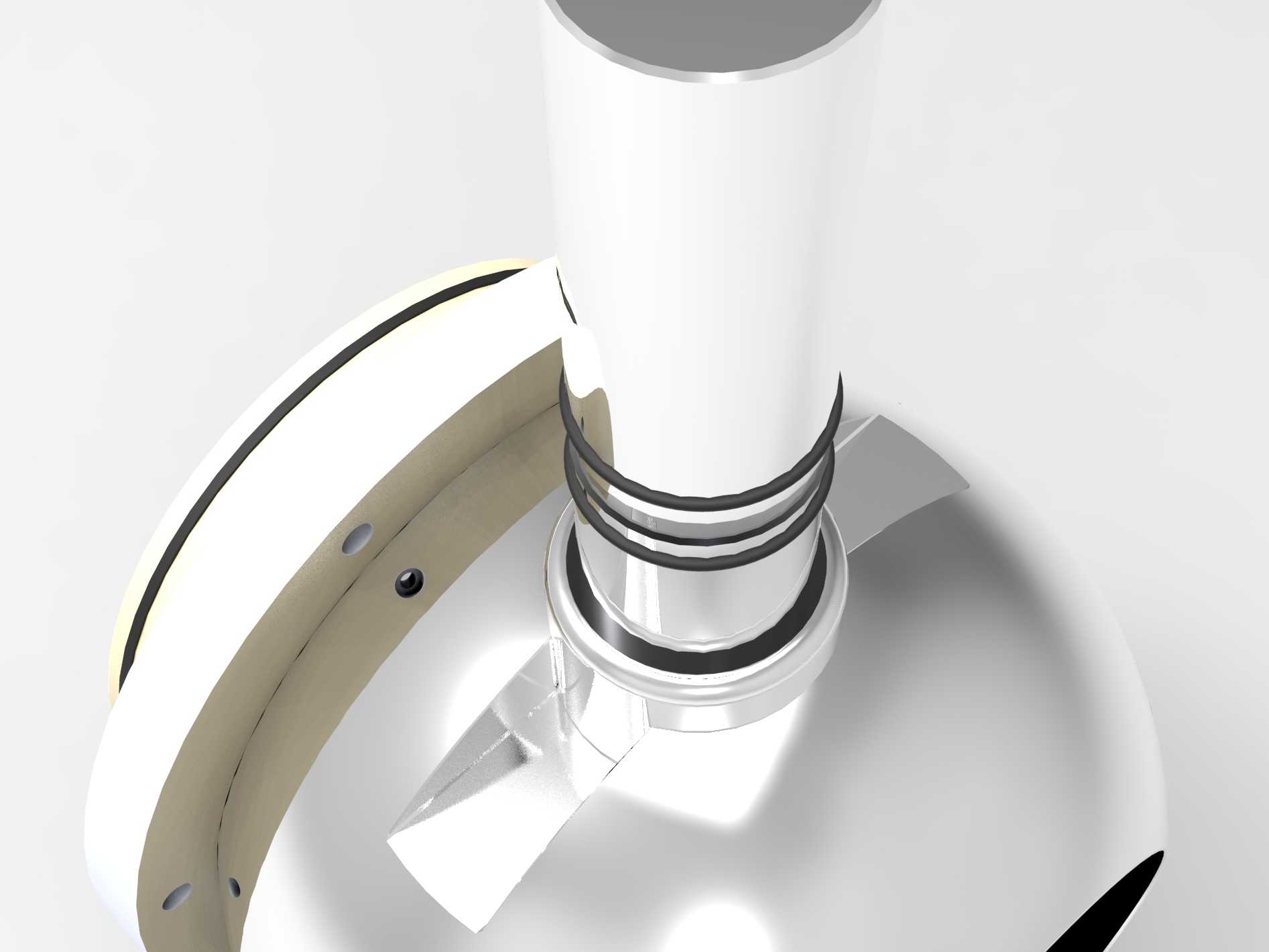

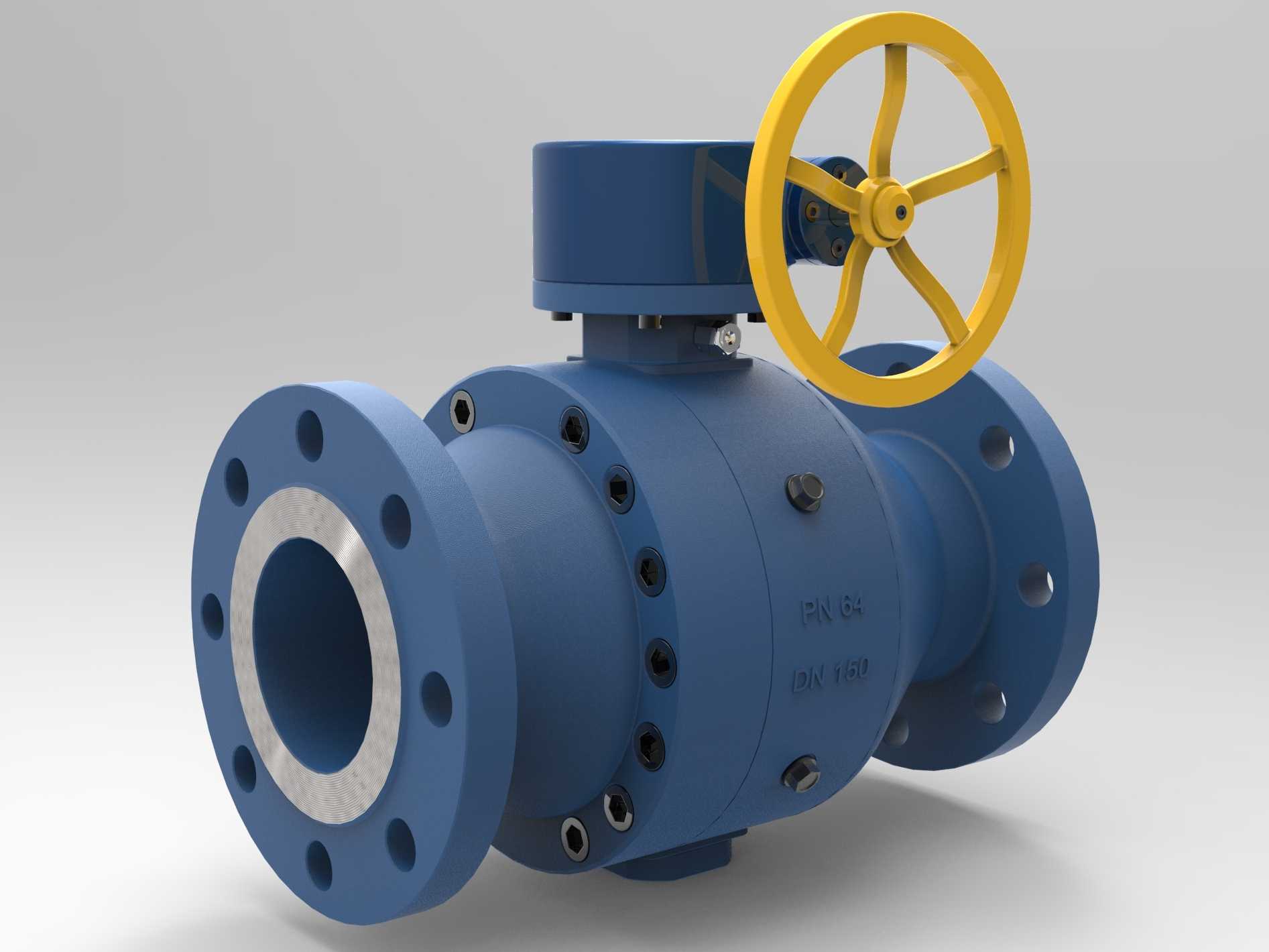

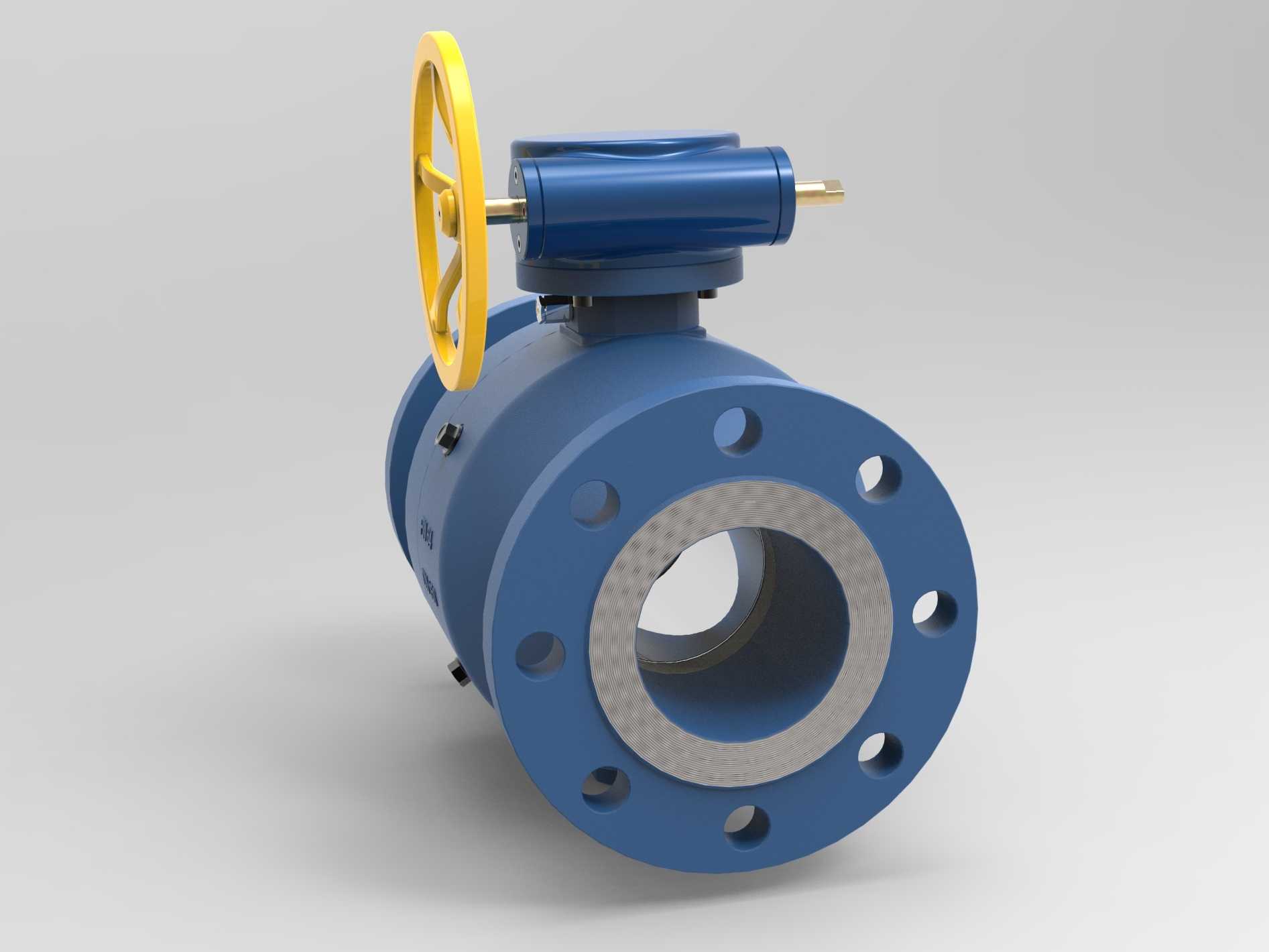

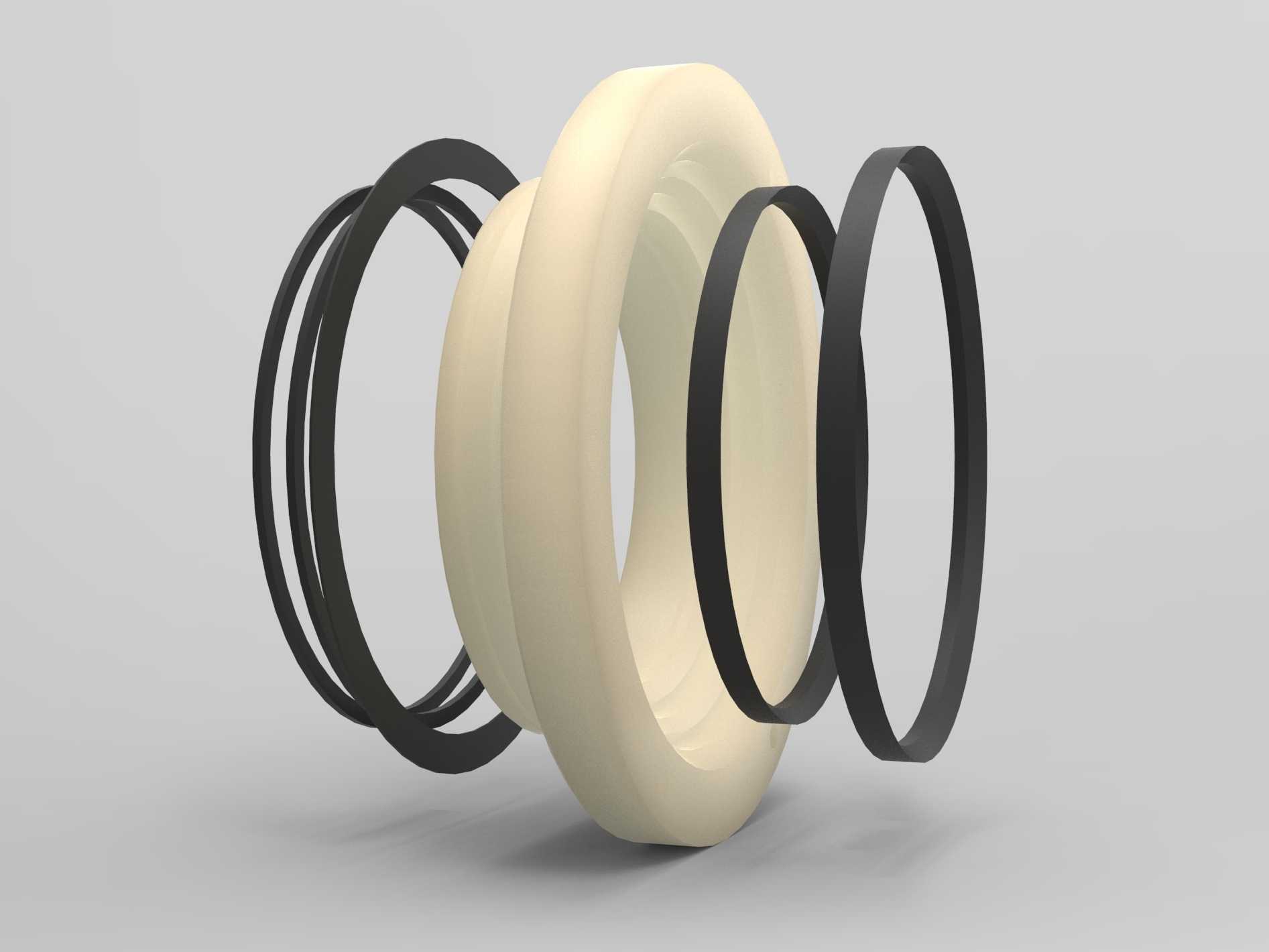

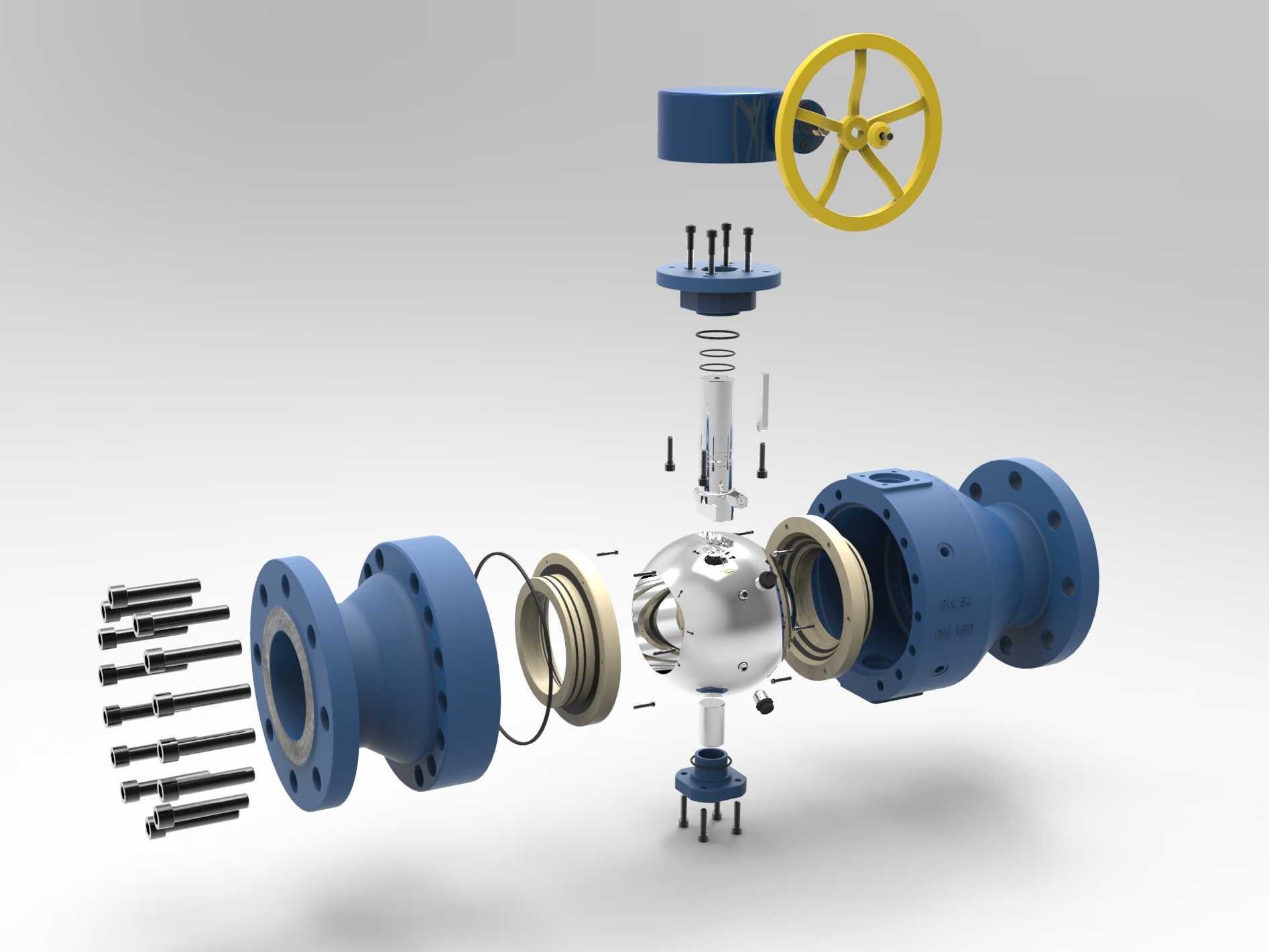

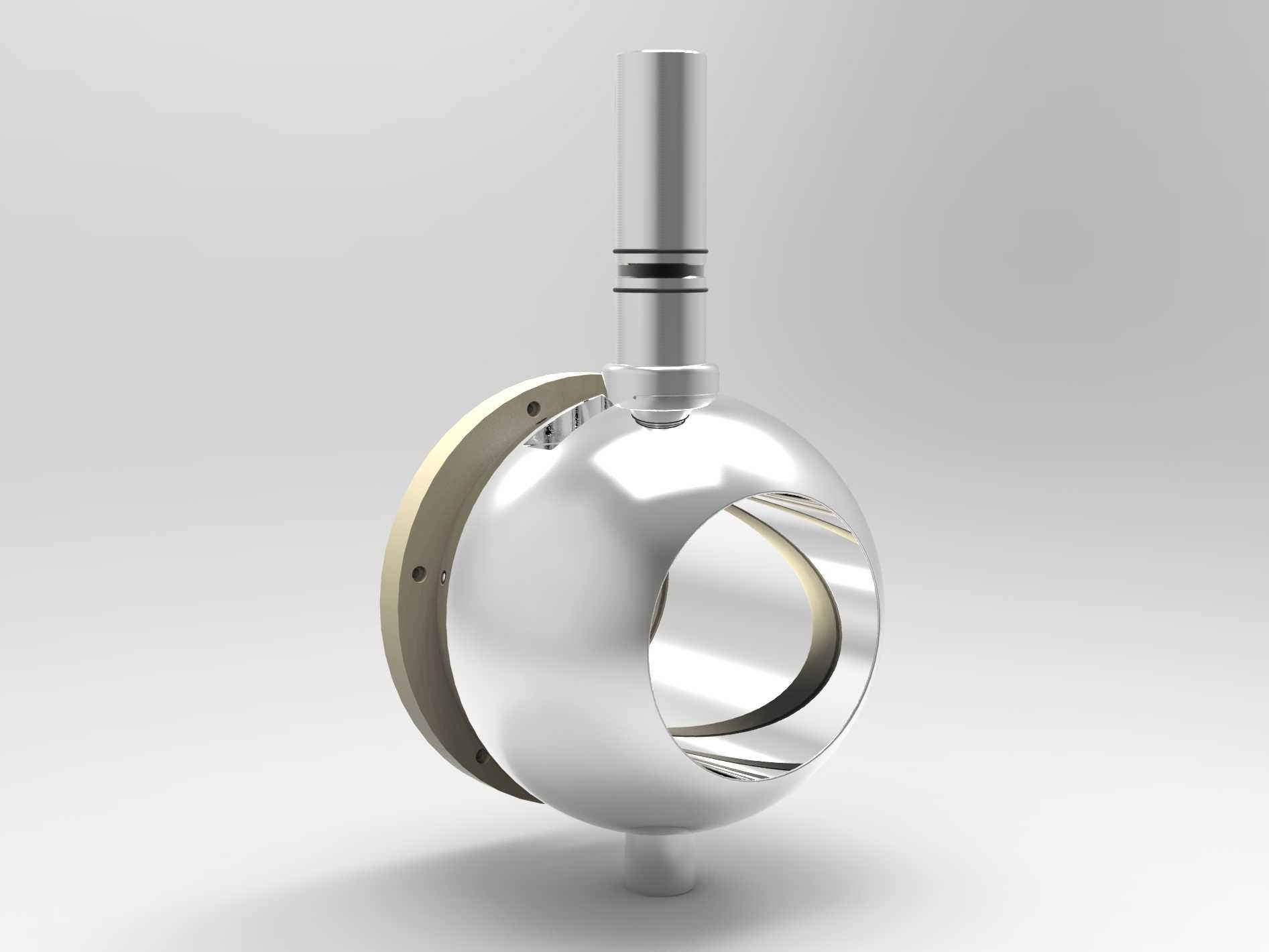

这款蜗轮驱动法兰式固定球阀，主要面向高压工业流体输送场景设计，可广泛应用于石油炼化长输管线、化工原料输送管网、城市高压燃气配送系统、大型火电汽水回路、海上采油平台工艺管路等工况，承担管路介质的通断截断功能，适配水、蒸汽、油品、天然气、弱腐蚀性化工介质等多种流体的输送管控需求。作为管线系统中的核心截断类部件，该球阀依靠球体绕阀杆轴线旋转90度即可完成全开或全关动作，相比传统闸阀、截止阀，操作扭矩更小、启闭速度更快，全通径结构下流阻几乎与等径直管一致，不会对管路输送效率造成额外损耗，也不易在阀腔内部滞留介质，适配需要定期通球扫线的长输管线场景。产品采用固定球结构设计，介质压力作用在球体上的力会全部传递给上下阀座轴承，阀杆不会承受过大的介质推力，相比浮动球阀可承受更高的工作压力，密封面的磨损量更小，长期运行的密封可靠性更强；搭配蜗轮蜗杆减速操作机构，既可以放大操作力矩，让单人即可轻松完成高压工况下的阀门启闭，也具备自锁特性，避免受管路振动、介质冲击影响出现阀位自行偏移的问题，操作手轮采用大直径轮辐式设计，握持施力更顺手，操作角度标识清晰，可直观判断阀门当前的启闭状态。在结构设计层面，阀体采用三段式锻造结构，中法兰采用高强度螺栓均匀锁紧，密封垫片选用耐高压耐温的复合材质，可承受64公斤级的管路工作压力，不会出现外泄漏问题；两端采用标准凸面法兰连接结构，法兰盘上的螺栓孔严格遵循对应通径压力等级的管路法兰标准排布，现场安装时可直接与同规格的管路法兰配对，不需要额外制作转换连接件，安装对中难度低，后期维护拆卸也十分便捷。球体表面采用高精度研磨加工，表面粗糙度达到镜面级，与上下游的弹性阀座紧密贴合，无论是低压还是高压工况下都能保持可靠的零泄漏密封，阀杆采用防飞出结构设计，即使阀腔内部出现异常升压，也不会将阀杆顶出阀体造成安全事故，填料函采用多层组合密封结构，长期启闭操作也不会出现阀杆外漏问题。在安装边界上，DN150通径的规格适配6英寸的主流工业高压管线，阀门的结构长度、法兰端面距、手轮操作高度、侧方操作空间预留量都符合工业管路设计的通用规范，设计阶段就充分考虑了现场安装的操作空间需求，手轮侧预留的操作空间不需要额外加大管廊间距，蜗轮箱的安装方位可根据现场安装需求调整，适配立式、卧式等不同走向的管路安装，后期如果需要加装气动、电动执行机构，也可直接更换支架连接法兰，不需要对阀体主体进行改造，适配不同场景的自动化升级需求。
