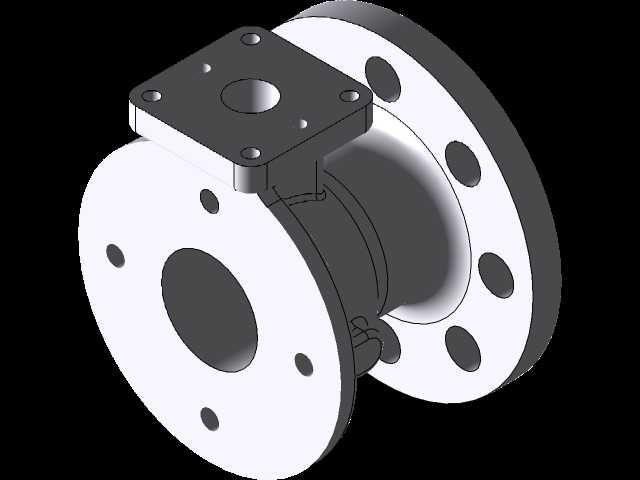

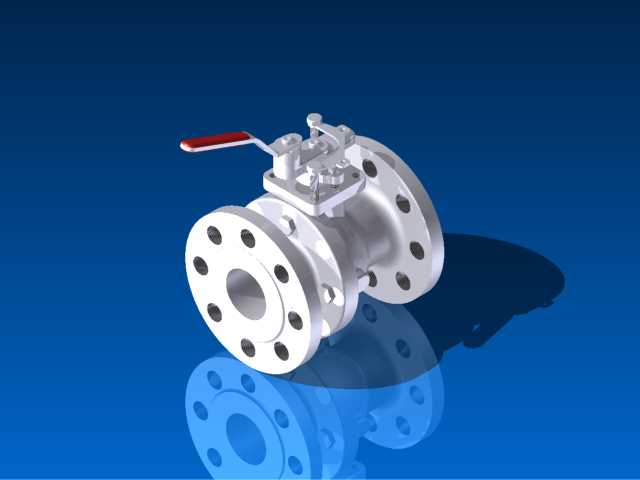

法兰式手动不锈钢球阀三维结构设计

这款法兰式手动球阀主要应用于石油化工、市政给排水、暖通空调、食品制药等行业的工业管路系统中，作为管路通断控制的核心部件，承担着截断或连通管路内流体介质的作用，可适配水、油品、蒸汽、弱腐蚀性化工介质等多种流体工况，在常温常压及中温中压的常规管路场景中均能稳定发挥作用。该球阀采用法兰连接形式，两端法兰带有均匀分布的螺栓孔，安装时可通过螺栓与管路端法兰紧密对接，密封面贴合度高，能有效避免介质泄漏，适配常规工业管路的标准安装尺寸，安装边界清晰，无需额外定制转接件即可完成现场装配。产品采用浮动球结构设计，球体带有圆形通孔，转动手柄带动阀杆旋转90度即可完成全开或全关动作，操作力矩小，开关动作迅速，全开状态下介质流通通道与管路内径一致，流阻极小，不会造成管路压力损失，也不易积存介质残渣，便于管路吹扫与清洁。整体采用不锈钢材质打造，阀体为分体式法兰结构，中法兰处设置密封垫片，保证阀体结合面的密封性能；阀杆采用防飞出结构设计，即使在管路带压状态下也不会出现阀杆脱出的安全隐患；手柄采用红色防滑包覆设计，操作人员可直观识别阀门开关状态，手柄与阀杆的连接部位设置锁紧结构，可避免运行过程中受外力误碰导致阀门状态改变。设计过程中充分考虑了实际工况的使用需求，球体表面做高精度抛光处理，与阀座密封面紧密贴合，密封性能可靠，可实现零泄漏截断；整体结构紧凑，外形尺寸符合通用工业阀门的安装规范，预留的操作空间充足，手柄转动范围内无结构干涉，现场操作人员无需额外工具即可完成开关操作，后期维护时仅需拆卸中法兰螺栓即可更换内部密封件与球体，维护成本低，使用寿命长，能够满足各类工业管路系统长期稳定运行的控制需求。
