船用消防海水泵房地下管路系统设计

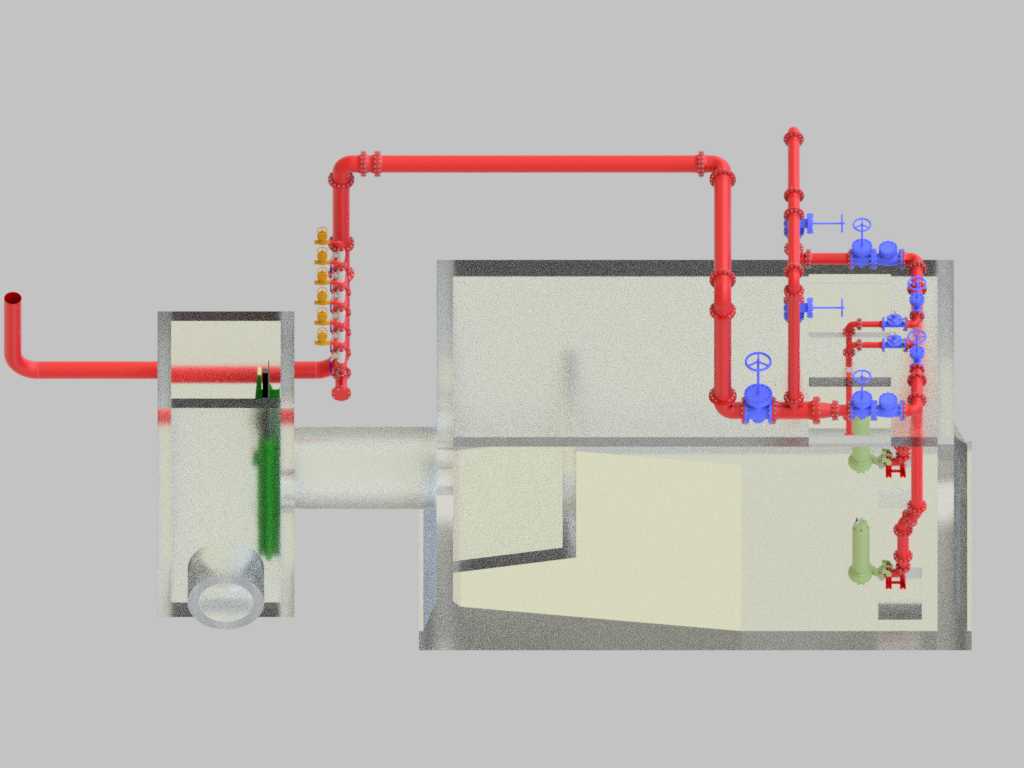

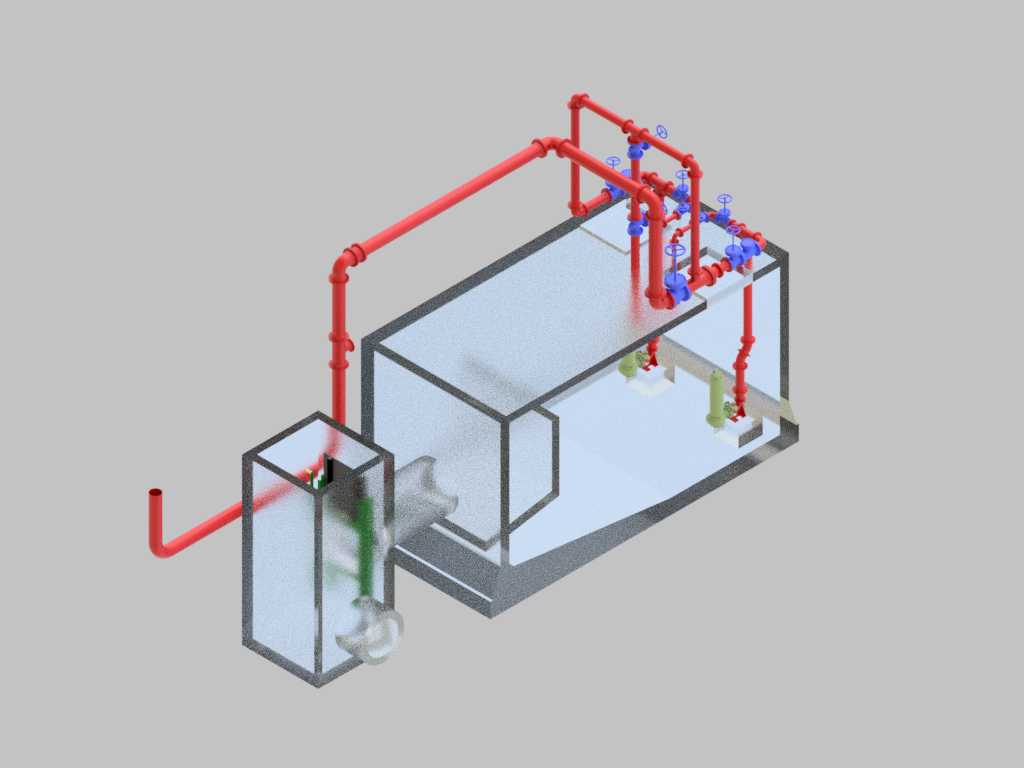

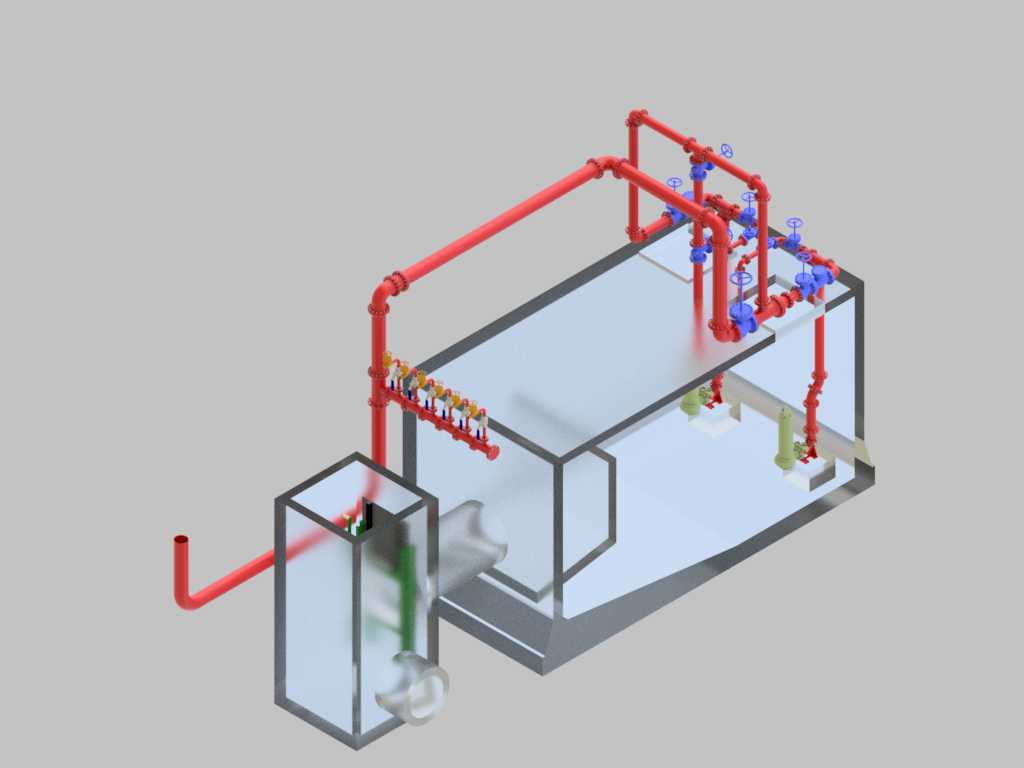

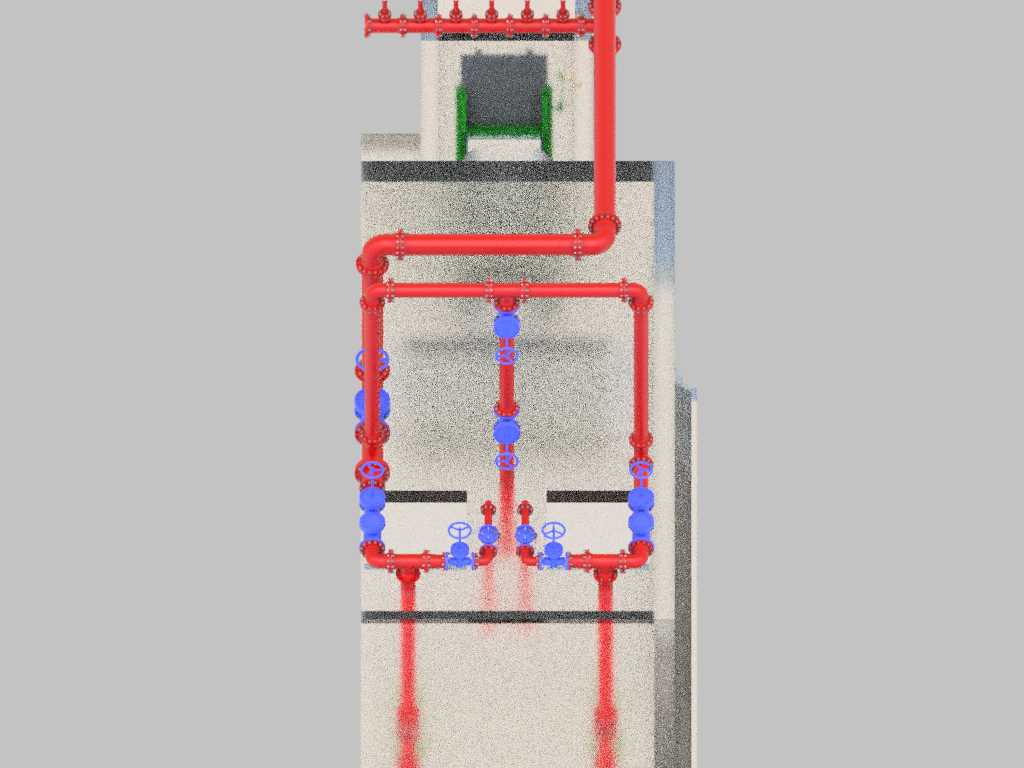

这套三维设计成果针对临海工业厂区、船舶修造基地、沿海码头等场景的地下消防供水需求打造，核心服务于临海场景下的消防供水保障，解决临海区域淡水资源匮乏、消防供水需取用海水的实际痛点，为地下消防供水核心站点提供完整的设备与管路布局方案。整套系统设置于地下独立泵腔空间内，核心取水单元采用两台大功率潜水泵，一用一备互为冗余，单泵可满足额定工况下的大流量海水输送需求，当单台设备出现故障或处于维护周期时，备用泵可即刻切入运行，全程保障消防供水链路不中断，完全符合消防供水系统的冗余设计规范。系统的管路布局采用立体分层排布逻辑，主供水干管沿泵腔顶部侧壁敷设，减少对地下空间的占用，同时预留充足的设备检修通道；分支管路对应不同的消防供水环路，分别对接厂区室外消火栓环网、高危作业区水喷淋系统、码头固定消防炮等终端用水点位，每一条分支管路上均配置独立控制的阀门组件，可根据消防作业需求单独启闭对应环路，也可在局部管路检修时切断对应支路，不影响其他环路的正常供水。设计过程中充分考虑海水介质的强腐蚀特性，管路与设备的过流部件均预留防腐处理的工艺余量，管路连接节点采用法兰对接结构，降低现场安装的施工难度，同时提升接口处的密封可靠性，避免海水渗漏侵蚀地下泵腔结构。整套地下泵房的安装边界充分适配常规地下消防水池的土建尺寸，泵组安装基座预留减震垫安装位，降低水泵运行时的振动传递，避免对周边土建结构造成长期振动损伤；管路的排布高度避开地下水位警戒线，同时在泵腔最低处预留积水排空接口，方便日常运维时排出腔体积水。系统的进水端直接连通地下海水取水腔，进水口设置拦污格栅结构，避免海水中的贝壳、砂石等杂物进入泵体造成叶轮卡滞或管路堵塞；出水端设置缓闭式止回阀，消除停泵时的水锤冲击，保护管路与泵体结构不受压力冲击损坏。整套设计从实际运维角度出发，将设备操作、检修的预留空间纳入布局考量，阀门操作位均设置于人员站立可及的高度，无需登高或俯身即可完成阀门启闭操作，泵组上方预留吊装检修空间，可满足后期设备更换、部件检修的吊装作业需求，从布局层面降低后期运维的操作难度，保障整套消防供水系统可长期稳定运行，在火情发生时可快速启动提供足额压力与流量的海水供给，为临海场景的消防安全筑牢供水保障防线。
