三叶共轭凸轮式流体输送泵结构

这款凸轮泵属于容积式流体输送设备，核心采用三叶共轭转子结构，在民用供水、市政排污、石化介质输送、食品浆料转运、高粘度流体增压等场景中有着广泛应用，相比传统叶轮式泵体，它可以输送含固体颗粒、高粘度、易剪切破坏的敏感介质，输送过程中对介质的扰动极小，不会破坏输送物料的原有性状，同时具备自吸能力强、运转平稳、流量脉动小、维护便捷的优势，适合在对输送稳定性要求较高的工况下长期运行。

从功能特性来看，该泵依靠一对同步反向运转的三叶凸轮转子，在泵腔内部形成连续变化的密闭容积，通过转子与泵体内壁、转子与转子之间的微小共轭间隙实现密封，无需额外设置接触式密封元件，运转过程中无内部摩擦，磨损量极低，使用寿命远高于齿轮泵、滑片泵等同类容积泵。转子采用三叶对称结构，相比两叶转子，运转过程中流量脉动降低40%以上，运转噪音更小，输出压力更平稳，同时转子的动平衡性能更优，可支持更高的运转转速，适配不同流量等级的输送需求。

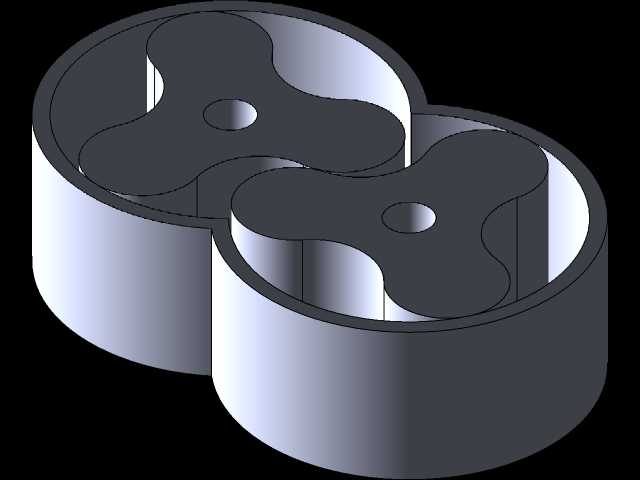

设计过程中，首先需要根据额定流量、额定扬程参数确定转子的型线参数，采用共轭曲线生成原理，确保两个转子在任意转角位置都能实现精准啮合，既不会出现干涉卡滞，也不会出现间隙过大导致的容积效率下降问题。泵腔采用8字形双圆相交结构，内壁与转子外圆保持均匀的微小间隙，兼顾密封性能与运转安全性，两端的转子轴孔同轴度公差控制在0.02mm以内，避免转子运转过程中出现偏磨。进出口采用对称式直通流道设计，流道无急转弯、无死区，介质流经泵体时阻力小，不易残留沉积，适合输送易沉淀、含纤维杂质的介质。

从安装边界来看，该泵整体采用卧式安装结构，泵体与驱动端采用标准联轴器连接，安装时需要保证泵轴与电机轴的同轴度误差不超过0.1mm，底座预留的安装孔位适配通用标准机座，进出口法兰尺寸符合通用管路连接标准，可直接对接现有工业管路系统，无需额外定制转接配件。转子中心距与泵腔直径的比例经过优化，在保证转子啮合精度的前提下，尽可能缩小泵体整体体积，减少安装占用空间，同时泵体端盖采用快拆式结构，日常维护时无需拆卸进出口管路即可打开端盖清理泵腔、检查转子磨损情况，大幅降低后期运维的时间成本。
