变压器配套环形液冷散热装置结构设计

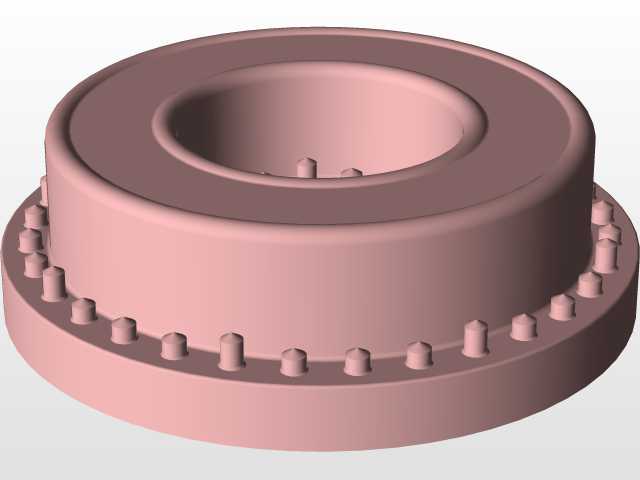

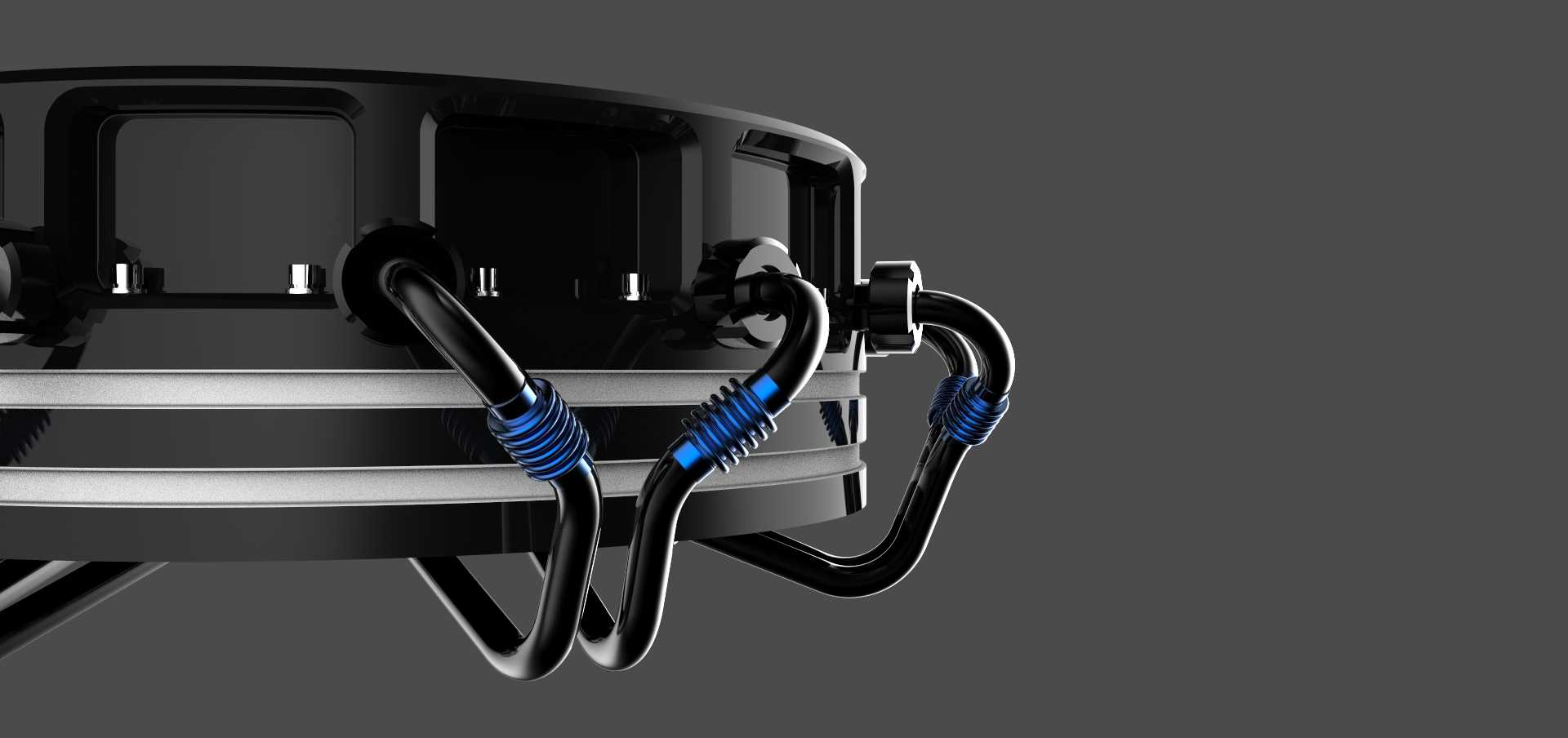

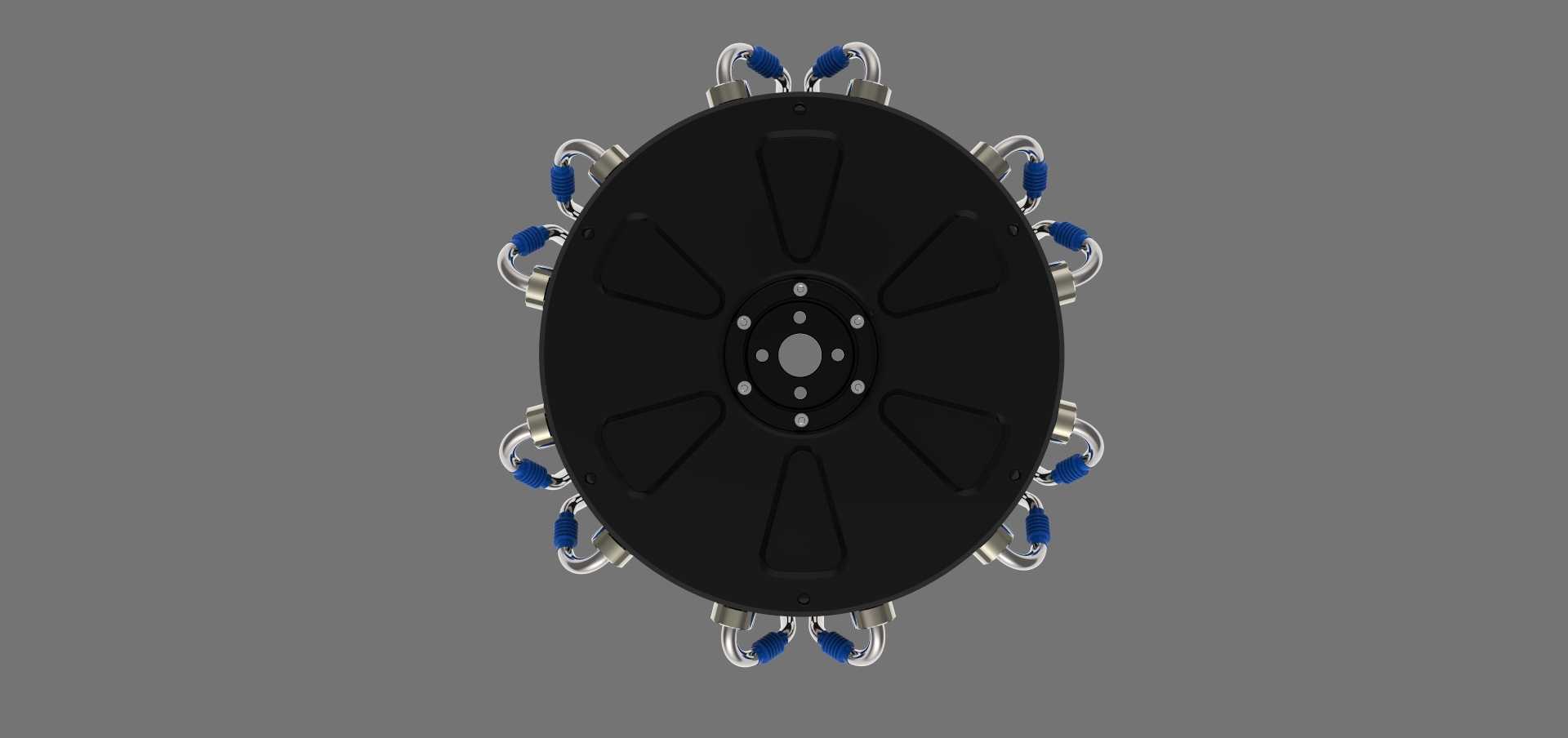

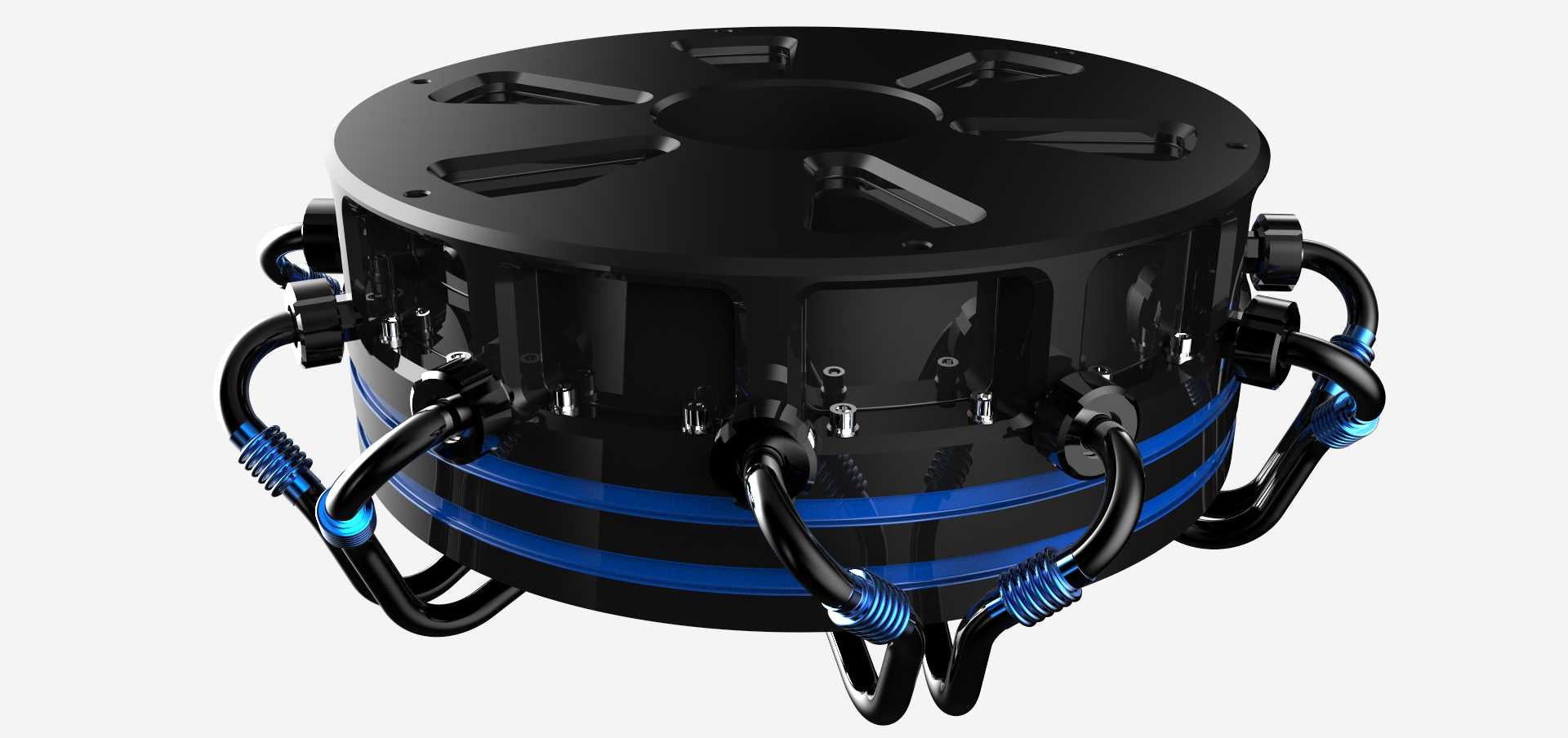

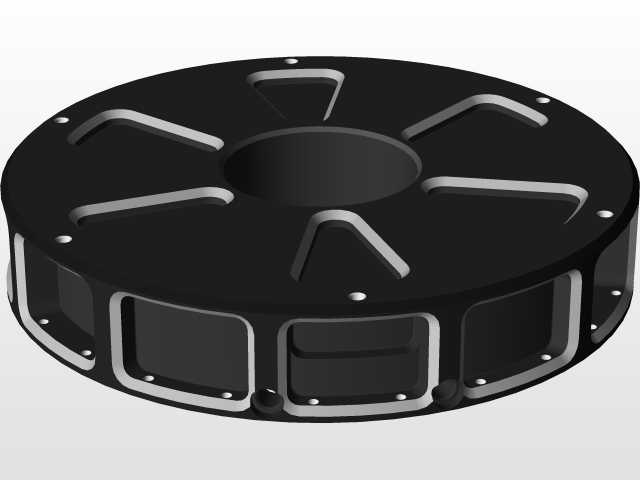

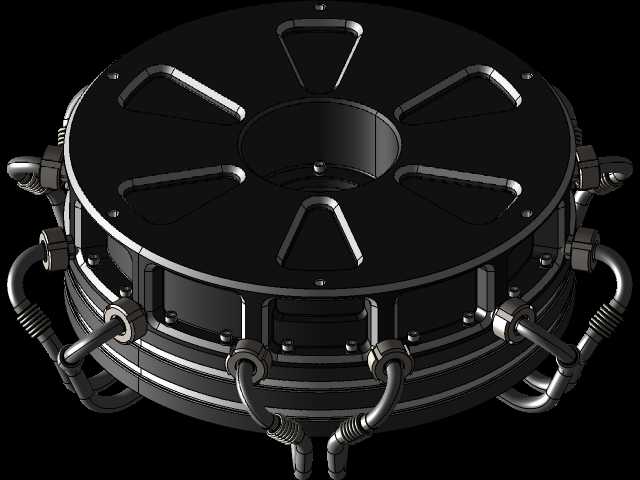

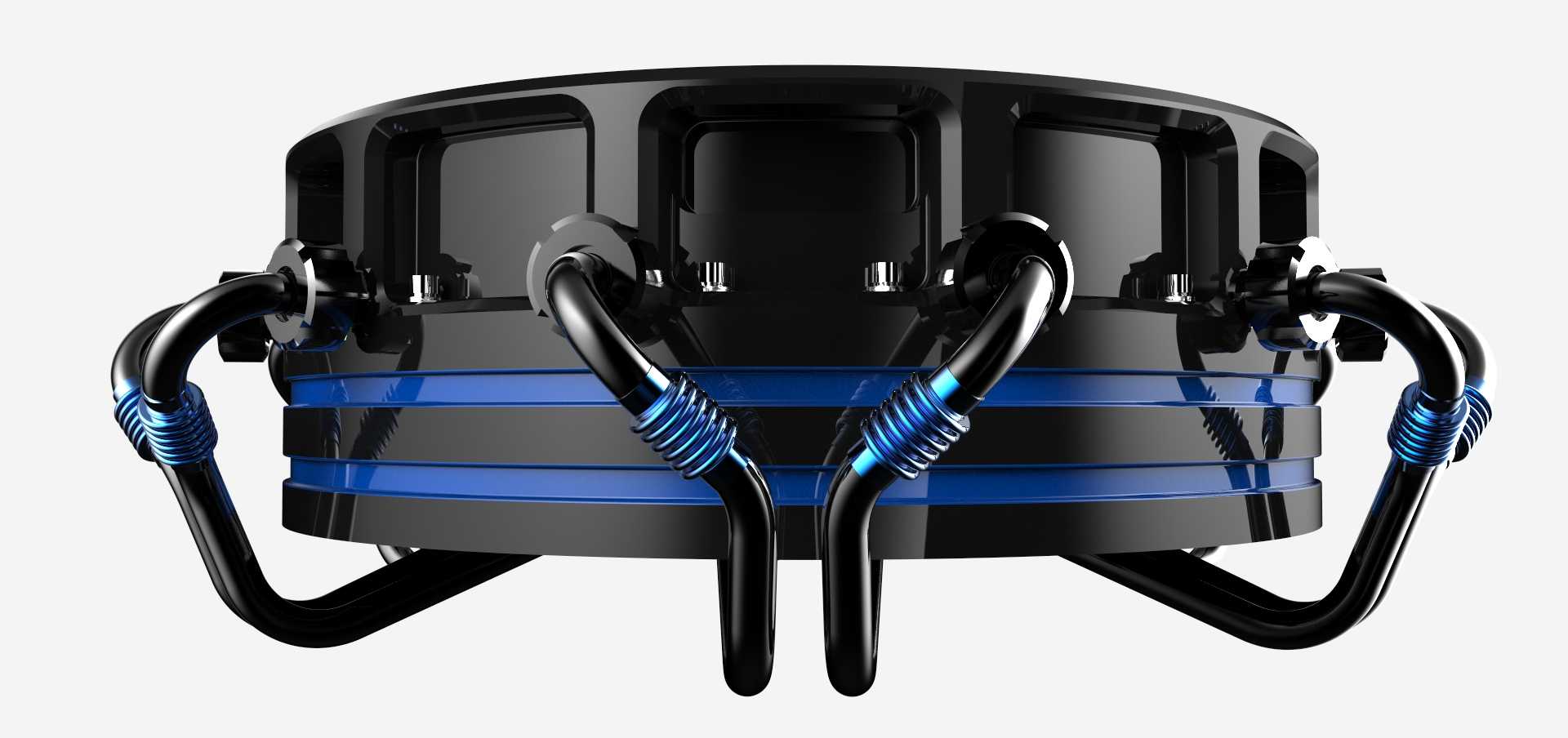

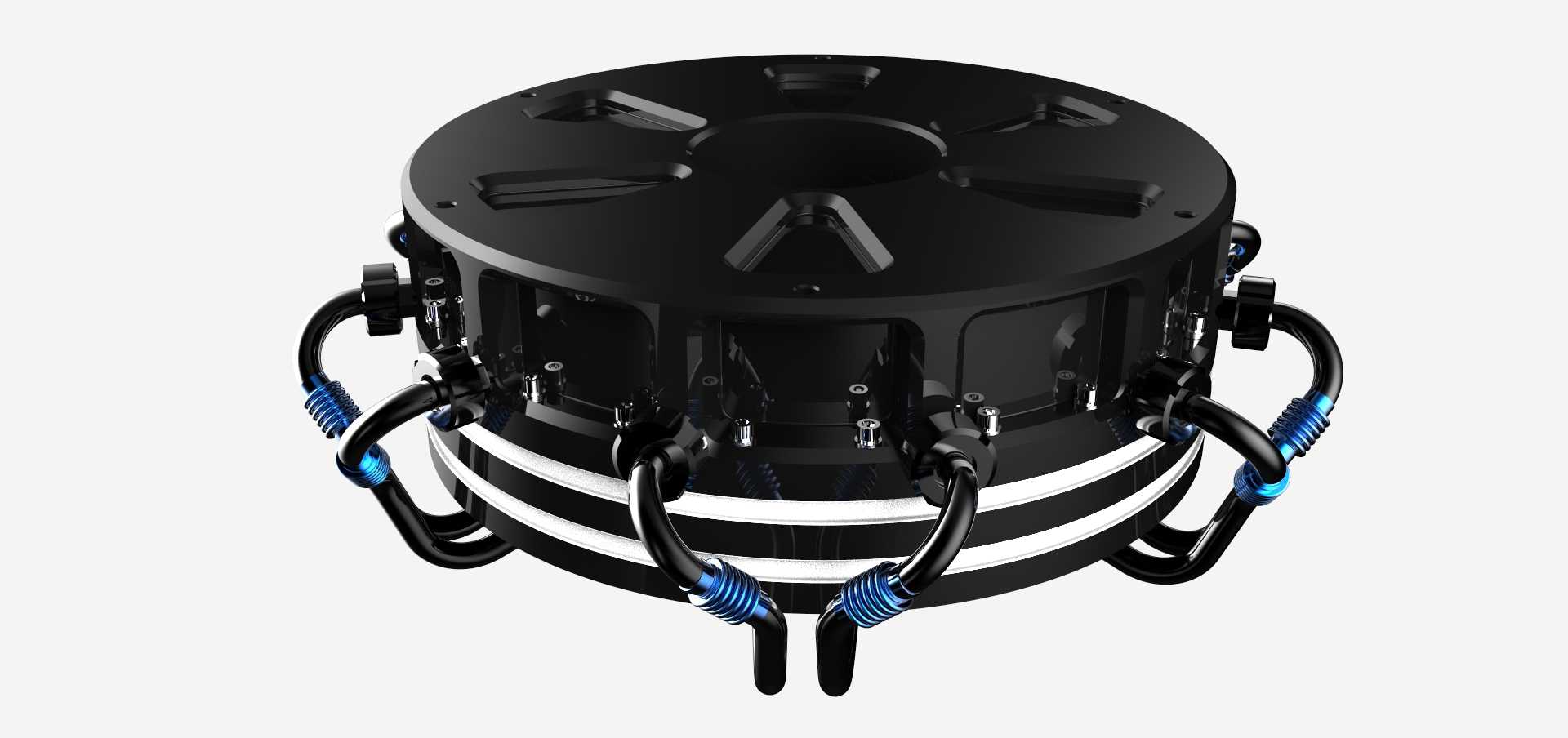

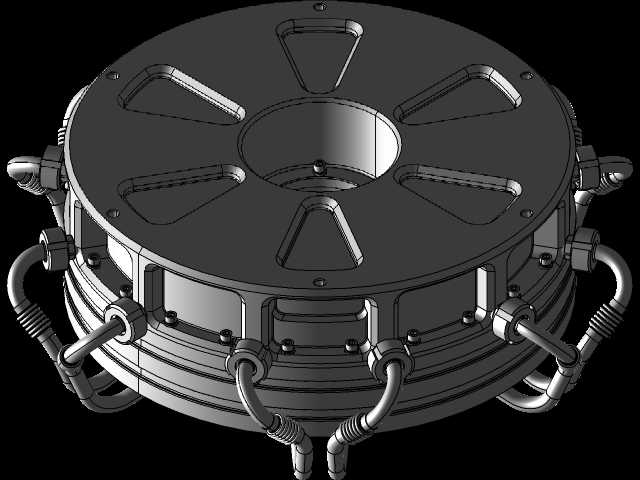

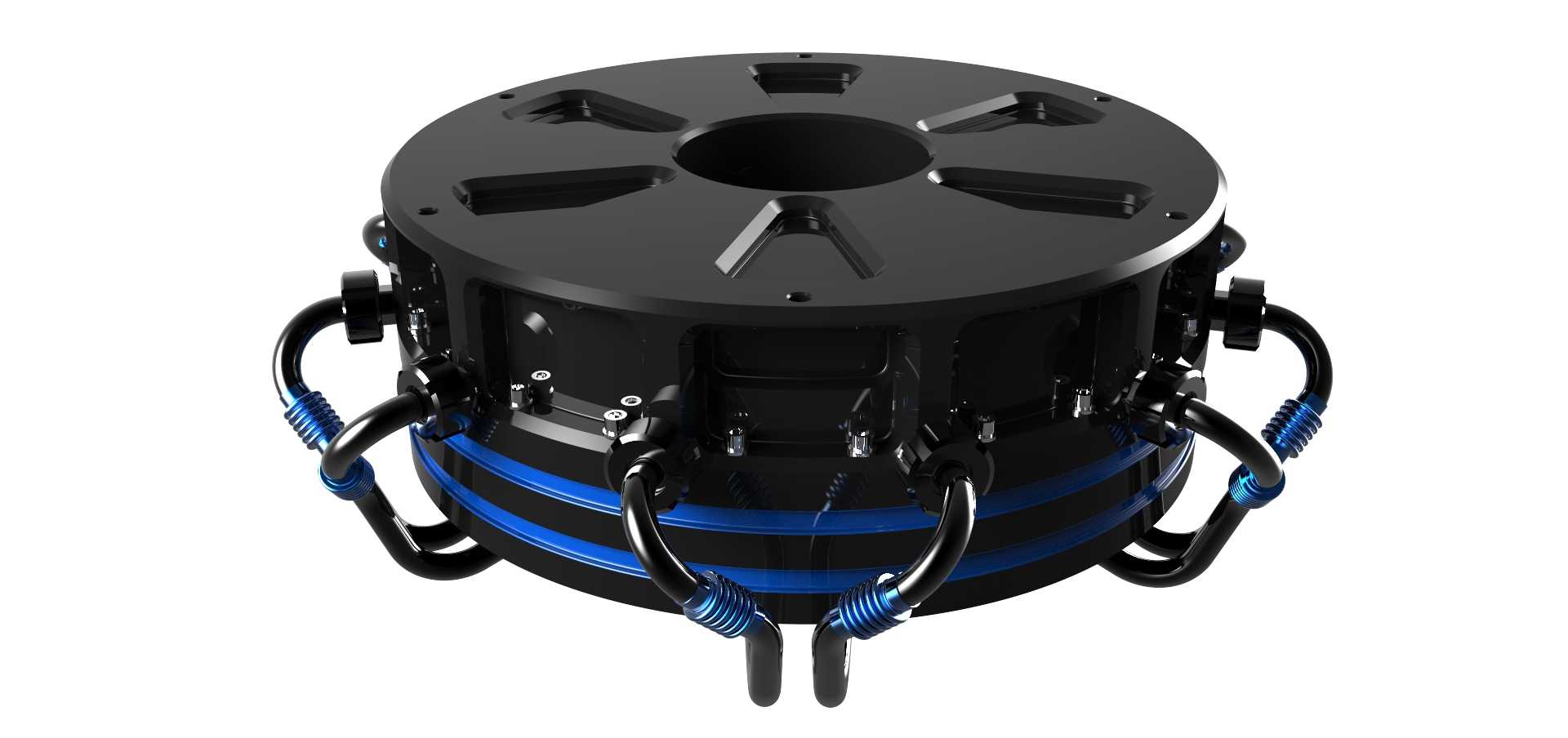

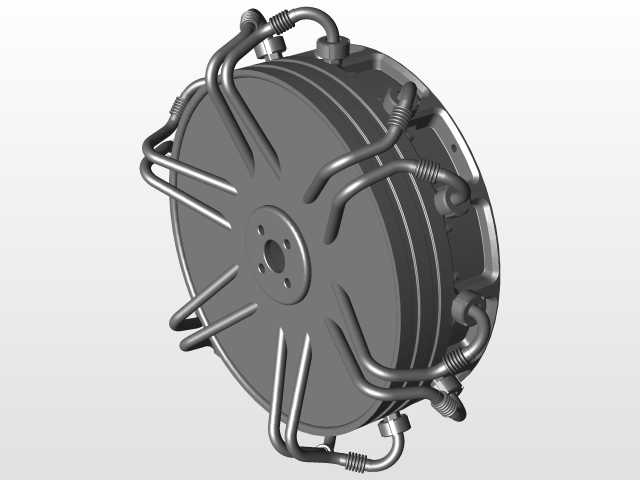

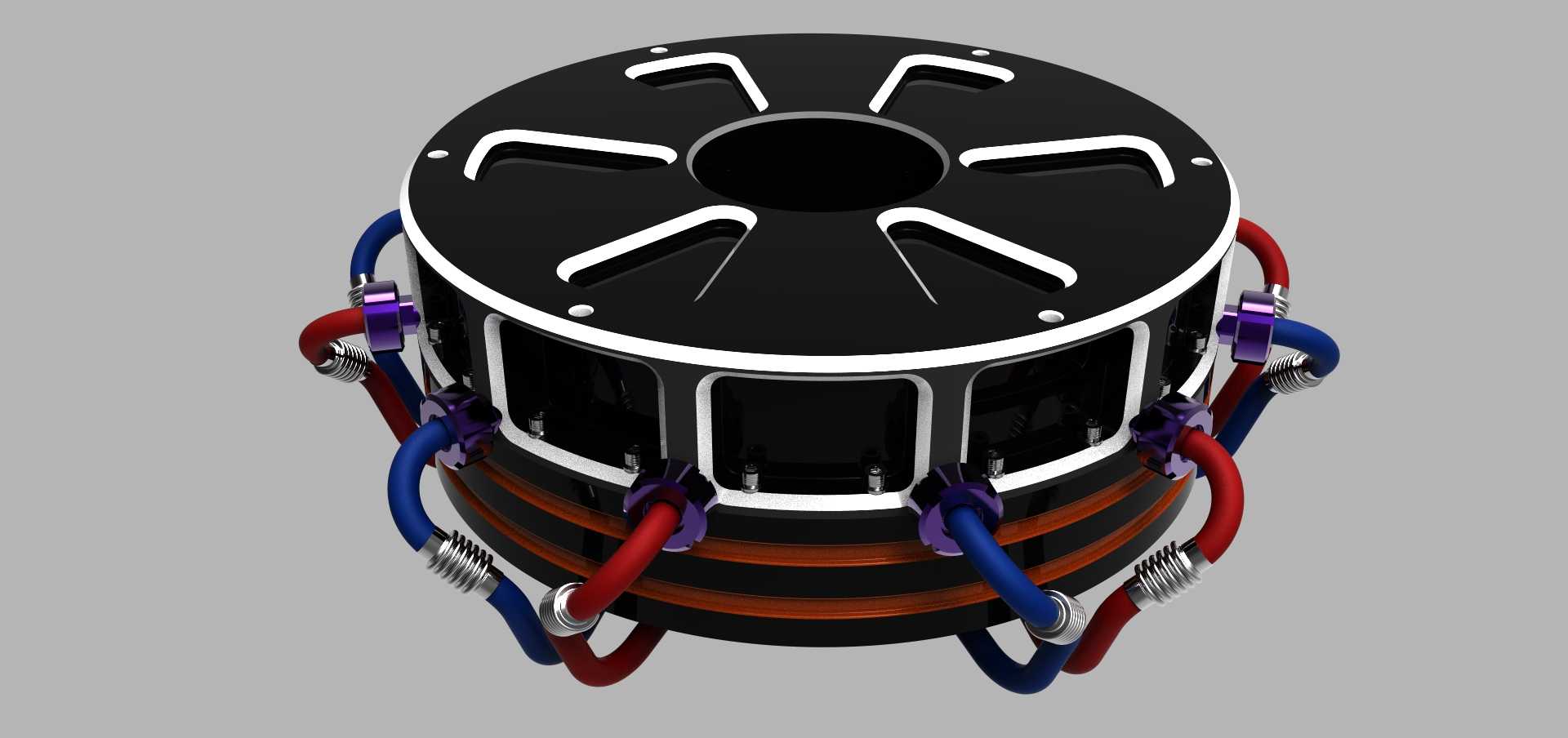

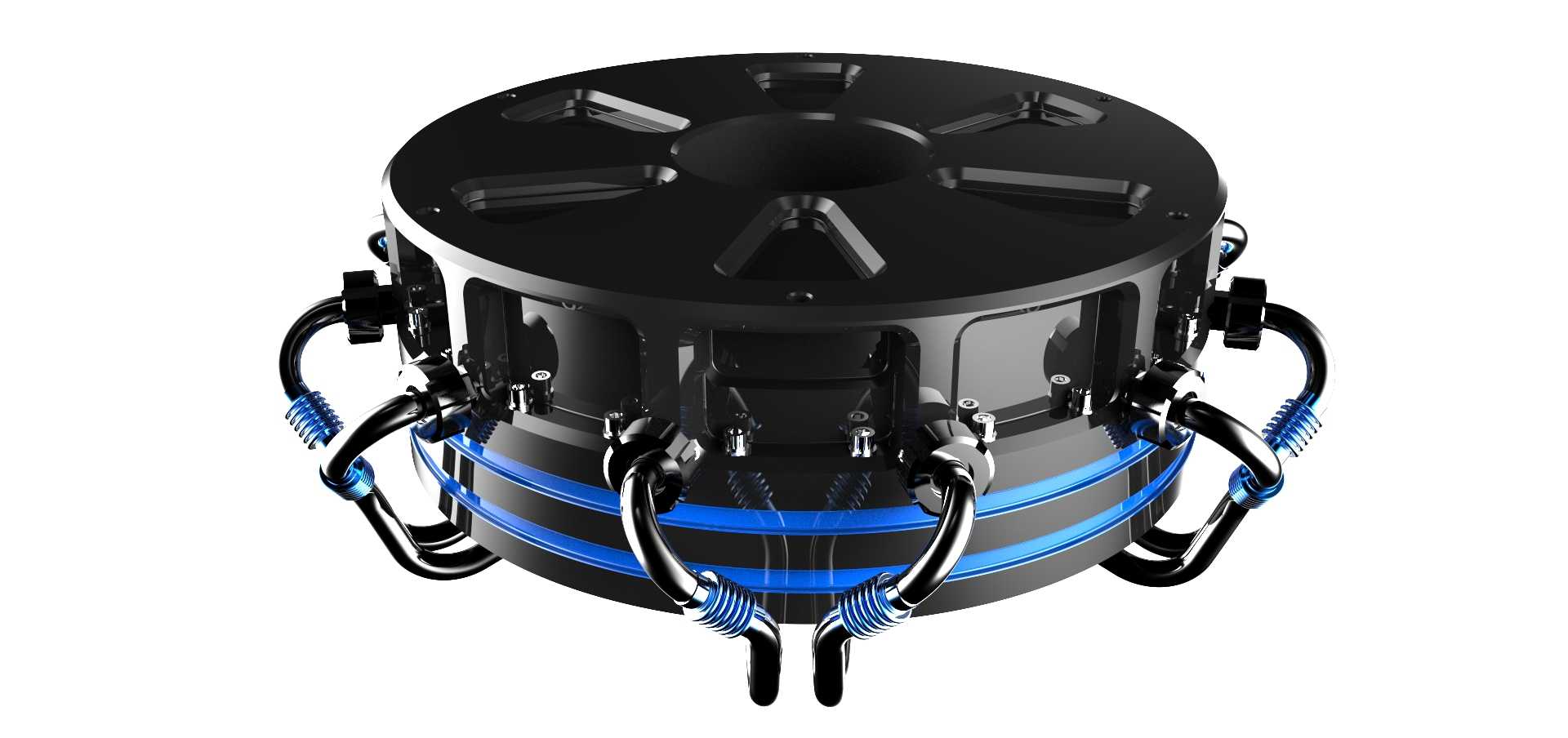

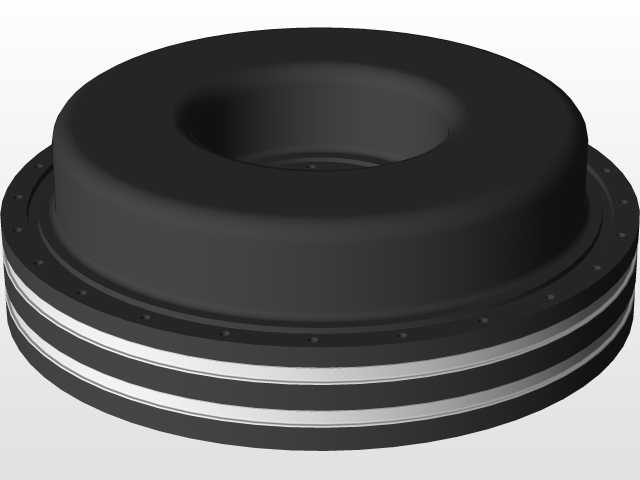

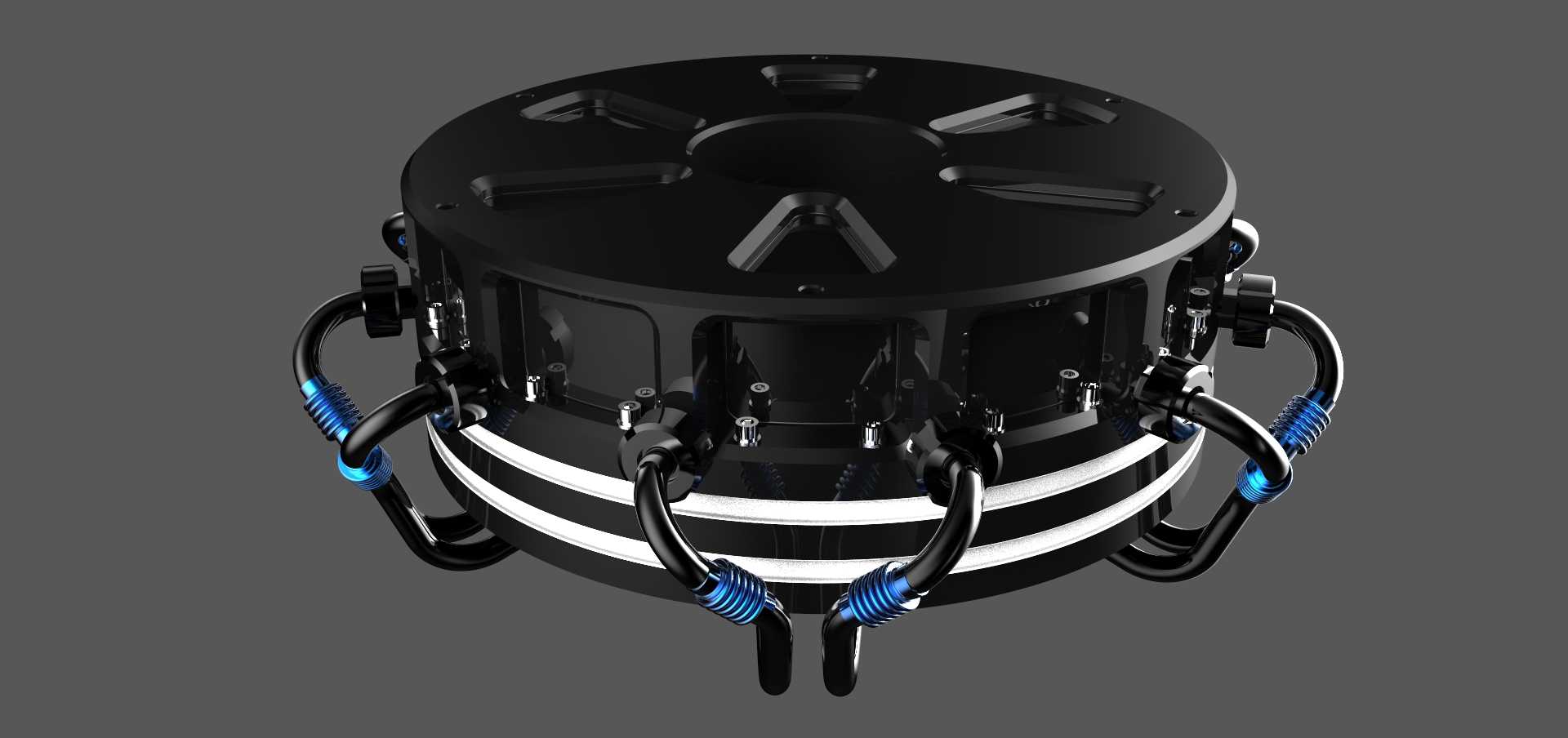

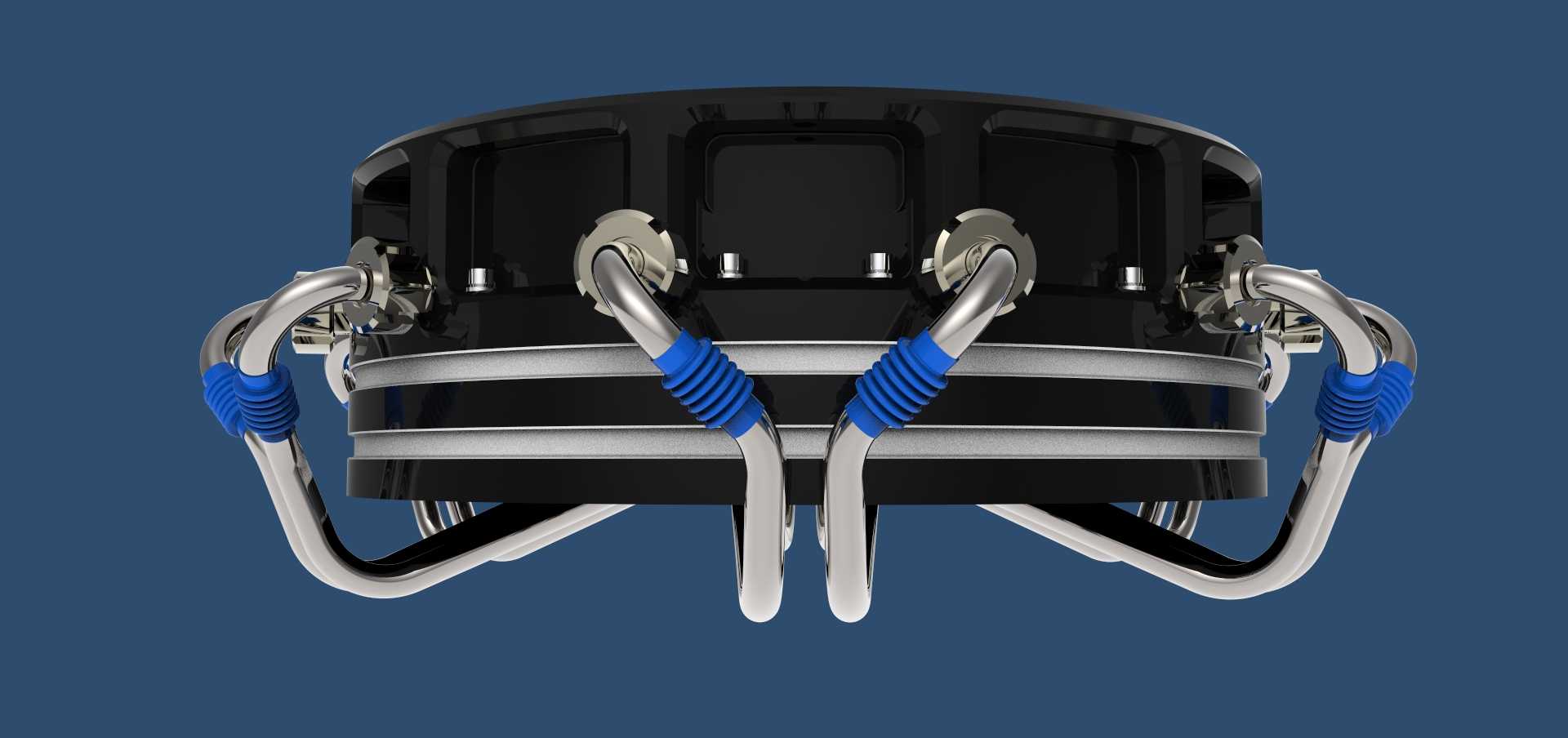

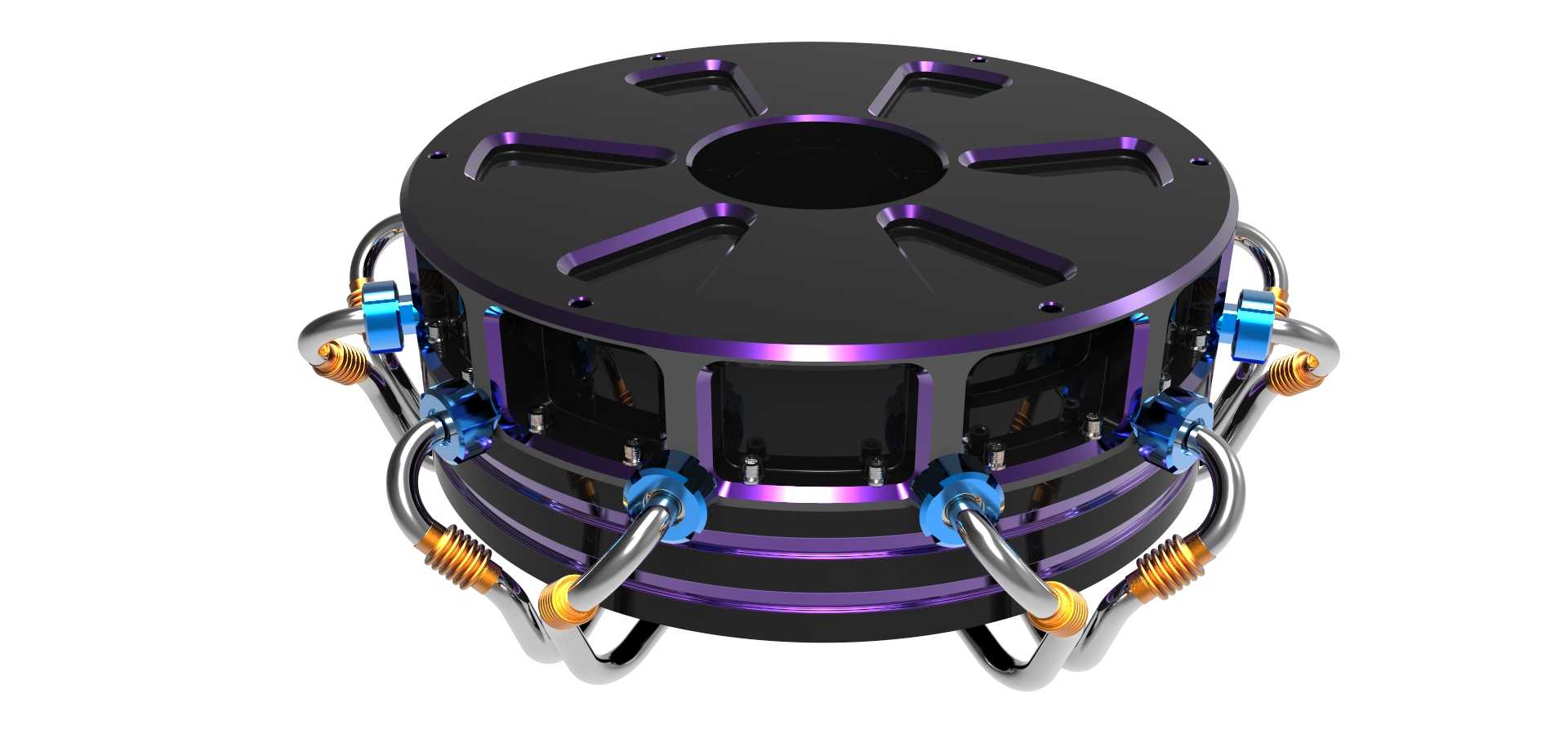

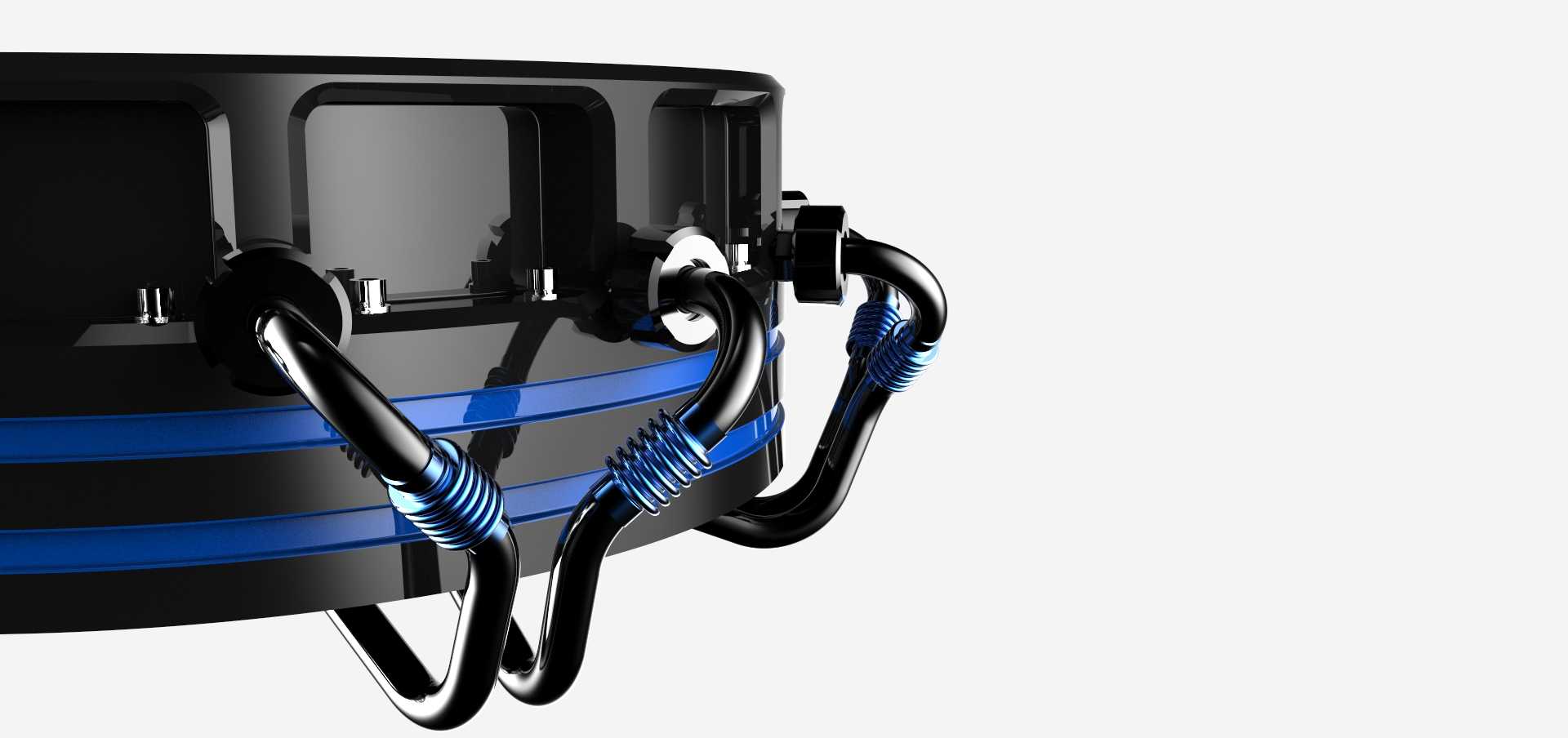

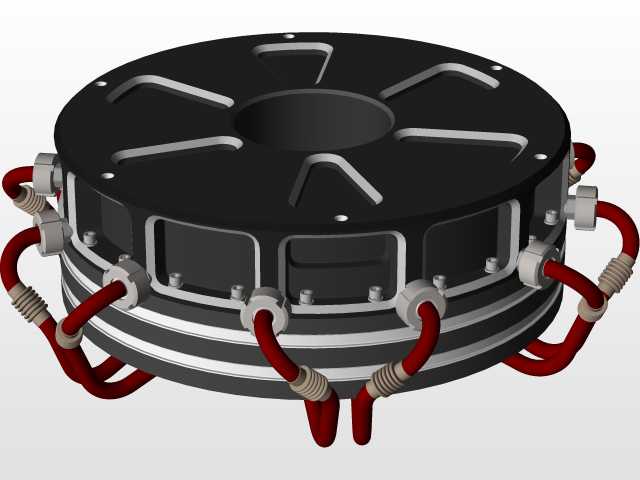

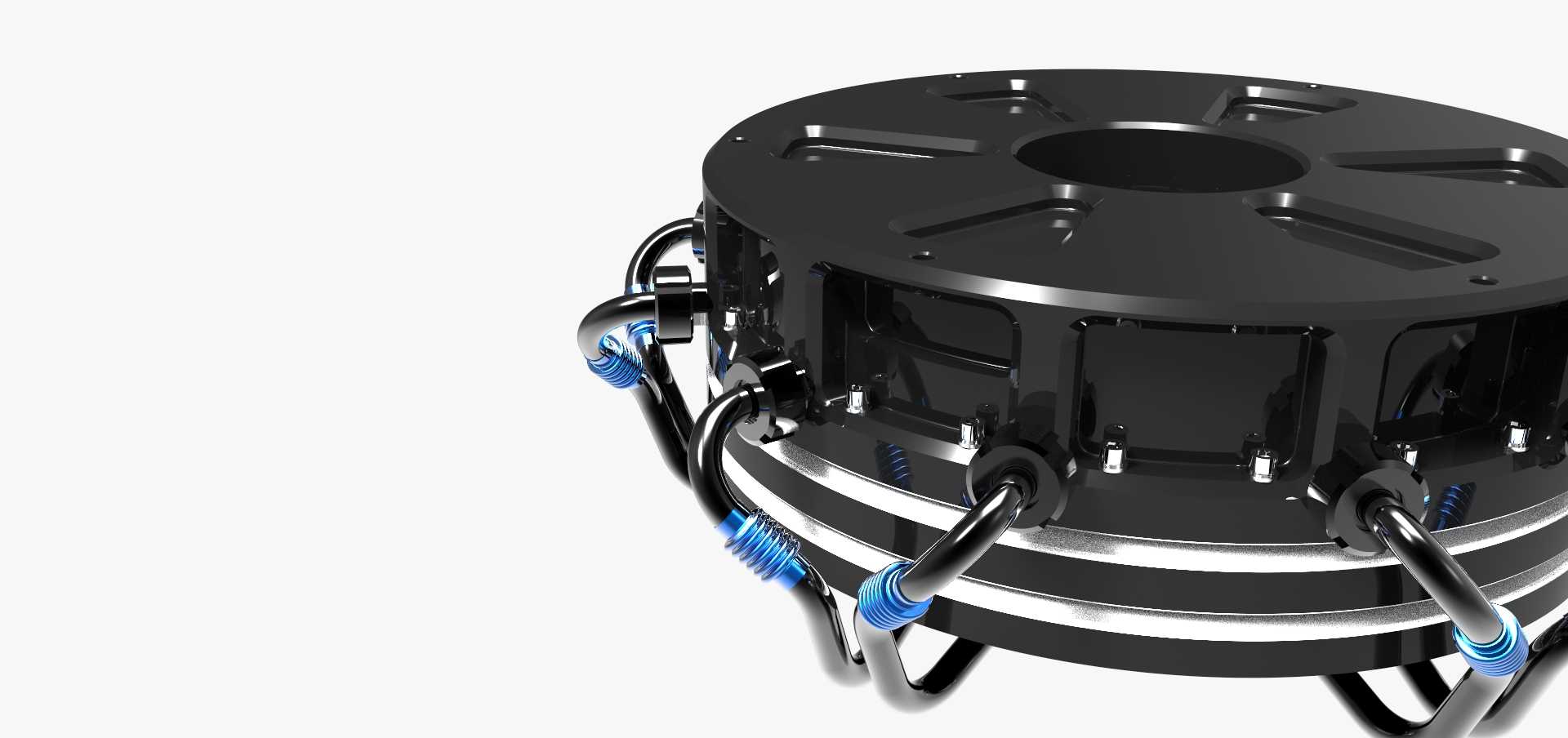

这款环形散热装置主要面向中大功率变压器、高频电源模块的热管理场景设计，在工业变频电源、新能源变流设备、大功率通信供电模块等场景中，核心功率器件长期处于高负载运行状态，传统风冷散热存在噪音大、防尘性差、散热效率上限低的问题，无法满足密闭机柜内高功率密度设备的散热需求，这款环形液冷散热结构正是针对这类痛点开发的配套散热组件。装置整体采用同轴环形布局，中心预留贯穿式通孔，可直接嵌套在环形变压器、电感线圈的外周，无需额外占用设备机柜的横向安装空间，完美适配环形磁芯元件的圆柱状外形，安装时可通过端面预留的螺孔直接与设备安装基座固定，进出液管路沿环形壳体周向均匀分布，可根据机柜内部走线布局选择任意方向的管路接口，适配不同的内部布管需求。在功能设计上，装置采用双层环形流道结构，冷却液从均布的快插接口进入后，会沿环形腔体形成环绕式紊流，充分接触壳体内部的导热接触面，将磁芯、线圈工作时产生的热量通过壳体快速传导至冷却液带走，相比传统直排式流道，环形环绕流道不存在散热死角，整个圆周方向的散热温差可控制在极小范围内，避免变压器局部过热导致的磁性能衰减、绝缘层加速老化问题。外部连接的管路采用带缓冲结构的金属波纹管，既可以抵消设备运行时的振动应力，避免管路连接处长期受振动出现漏液问题，也能灵活调整管路走向，适配不同安装空间的接管需求。壳体外侧的蓝色环带为密封承压层，采用耐温耐腐蚀的密封材质，可承受常规工业液冷系统的工作压力，杜绝长期运行后的渗漏风险。壳体外部的多道加强筋结构，既提升了整体结构强度，也可作为辅助散热鳍片，在液冷系统待机或低负载运行时，通过自然对流带走部分热量，降低液冷系统的能耗。装置的安装边界完全匹配常规环形大功率变压器的外形尺寸，端面安装孔位采用通用化间距设计，可直接替换同规格的传统风冷散热组件，无需对原有设备的安装结构做改动，升级改造成本极低。在密闭式工业机柜、户外一体化供电基站等对防尘、防水、噪音控制有较高要求的应用场景中，这款环形液冷散热装置可在低噪音运行的状态下，持续为核心功率元件提供稳定的温度控制，保障设备长期高负载运行的可靠性，避免因过热触发的设备降频、停机甚至元件烧毁故障，有效提升供电类设备的连续运行稳定性。
