影视道具类环形铁芯电抗器结构设计

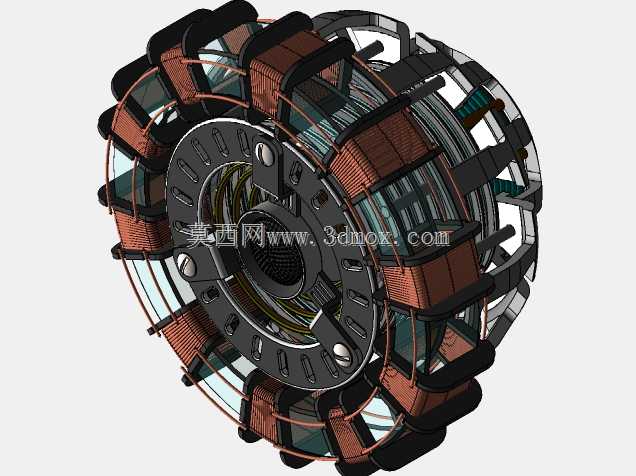

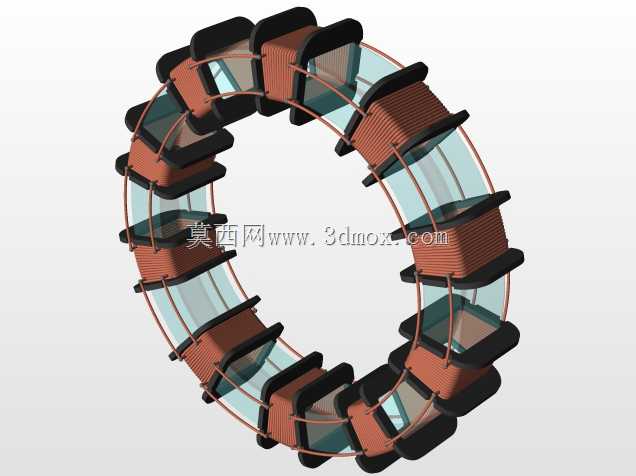

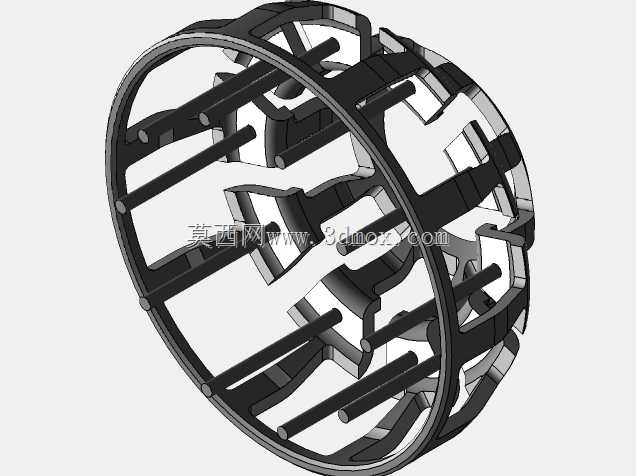

该结构为环形铁芯式电抗器，核心应用于科幻影视道具制作场景，同时可作为工业电抗器结构教学演示的具象化载体，还原电力系统中电抗器的核心构造逻辑，兼顾视觉表现力与结构合理性。在实际工业场景中，这类环形结构电抗器多用于电力输配回路中，承担限制短路电流、抑制电网谐波、补偿无功功率的作用，而本次设计针对影视道具的展示需求做了结构可视化调整，将原本封装在壳体内部的绕组、铁芯、固定支架全部做外露式呈现，能够直观展现电抗器的内部组成逻辑，拍摄时可呈现出极强的工业科技质感。从功能特性来看，该结构完整还原了电抗器的核心组成：中心为带安装孔的环形导磁铁芯，铁芯周向均匀排布多组独立铜质绕组，每组绕组通过绝缘固定卡件与外侧支撑框架连接，相邻绕组之间预留均匀散热间隙，既还原了真实电抗器的散热通路设计，也让整体结构呈现出富有韵律的环形放射视觉效果。设计过程中，首先围绕环形铁芯的同轴度做基准约束，所有绕组的安装定位面均以铁芯中心轴线为基准做圆周阵列排布，保证每一组绕组的安装角度、与铁芯的间隙完全一致，避免结构出现偏心问题；外侧的笼式支撑框架采用分段式卡扣结构，无需额外紧固件即可实现与绕组卡件的快速装配，既满足道具快速拆装的需求，也还原了工业电抗器模块化装配的设计思路。在安装边界与尺寸控制上，整体结构为同轴回转体，最大外轮廓为圆形，安装基准面位于中心铁芯的端面法兰处，法兰上预留的多个沉头安装孔可适配标准螺栓连接，能够直接固定在道具底座或演示台架上；轴向厚度控制在合理范围内，既保证绕组的排布空间充足，也避免整体结构过于厚重导致拍摄穿帮或安装不稳。所有外露的绝缘卡件均做了圆角处理，既避免尖锐边角在道具使用过程中造成剐蹭，也让整体视觉效果更具精致的工业设计感，绕组表面的纹理还原了真实漆包线绕制的层叠质感，支撑框架采用半镂空设计，在保证结构强度的同时减轻整体重量，适配影视道具频繁转场移动的使用需求。
