干式氢氧燃料电池电堆结构设计

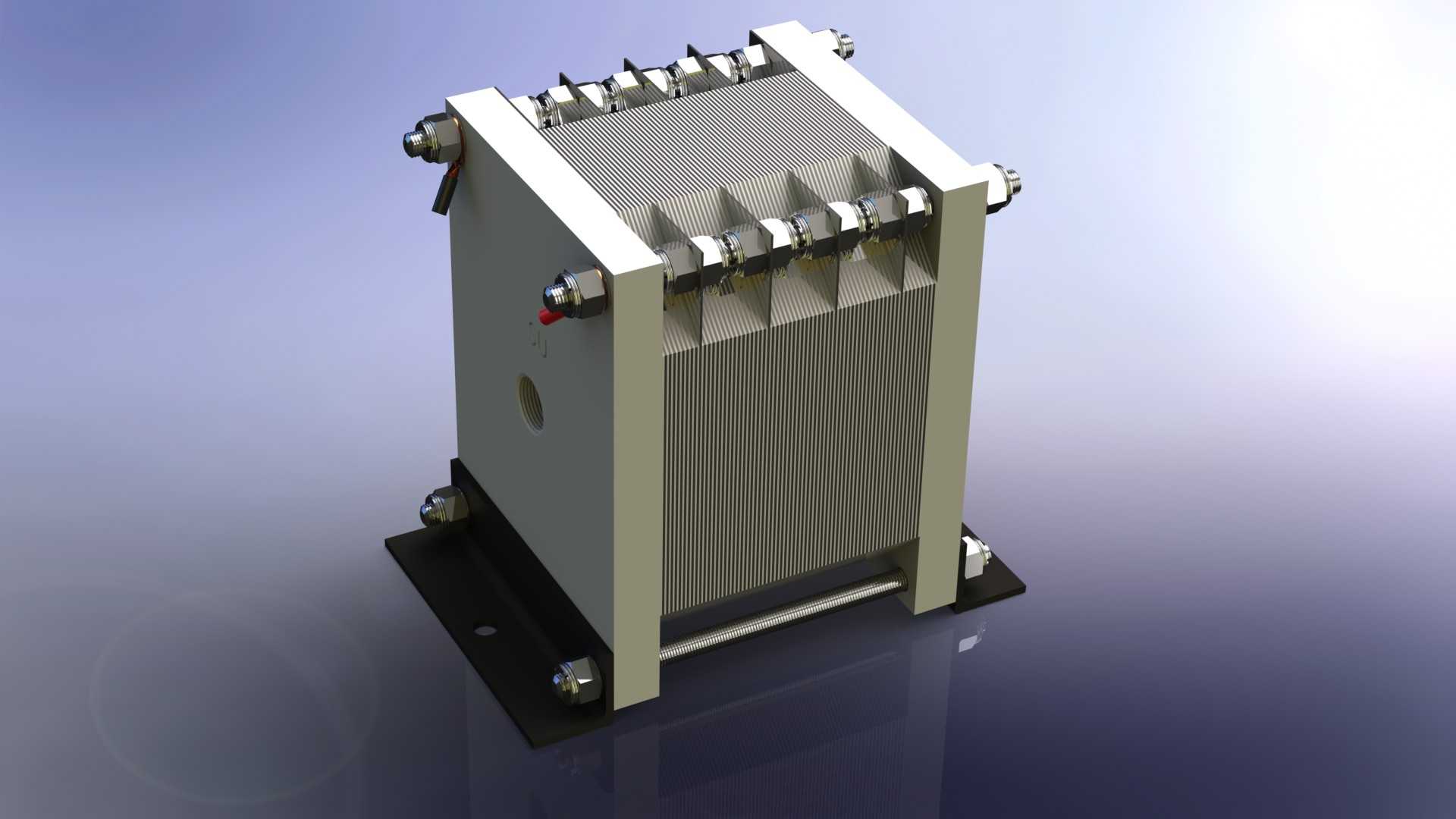

这款干式燃料电池电堆主要面向分布式氢能供能、小型移动电源、实验教学演示以及特种装备辅助供能场景，可通过持续通入纯水完成电解反应，输出氢氧混合燃气与反应后水体，无需额外配置复杂的气液分离预处理单元，适配小型氢能应用场景的紧凑化部署需求。设备整体采用立式方箱堆叠结构，核心反应区由多组双极板与膜电极层叠压紧构成，层叠结构通过四根对称布置的长拉杆配合两端紧固端板实现均匀压装，既保证各反应单元之间的接触压力均匀，避免反应气体泄漏，也为后续的功率扩容预留了堆叠调整空间。端板上集成了多组流体接口与电气接线端子，进水接口、气路输出接口采用侧置布局，与电气连接区域保持安全间距，避免流体渗漏引发的电气安全隐患；端板侧面预留的检测孔位可内置温度、压力传感元件，方便实时监测电堆内部的运行状态。底部采用带安装孔的黑色绝缘底座承托整个电堆主体，底座与电堆端板之间设置绝缘缓冲垫，既可以隔绝电堆与安装机架之间的导电通路，也能缓冲设备运行过程中产生的微幅振动，降低连接部位的疲劳损耗。设计过程中优先考虑了装配与维护的便捷性，所有紧固件均采用标准规格，端板与堆叠主体之间设置定位销，拆装维护时可快速对齐各层极板，无需额外的定位工装；流体通道采用均等分配的流道设计，可保证通入的纯水均匀分布到每一层反应单元，避免局部流道堵塞导致的反应效率下降。整体外形紧凑方正，安装边界规整，可直接通过底座的安装孔固定在标准机架或设备安装平面上，无需额外设计复杂的转接支架，适配小型氢能设备的集成安装需求；外部裸露的金属部件均做了防腐处理，可适应实验环境、户外小型供能场景的温湿度变化，延长设备的整体使用寿命。
