多级啮合齿轮轴传动组件结构设计

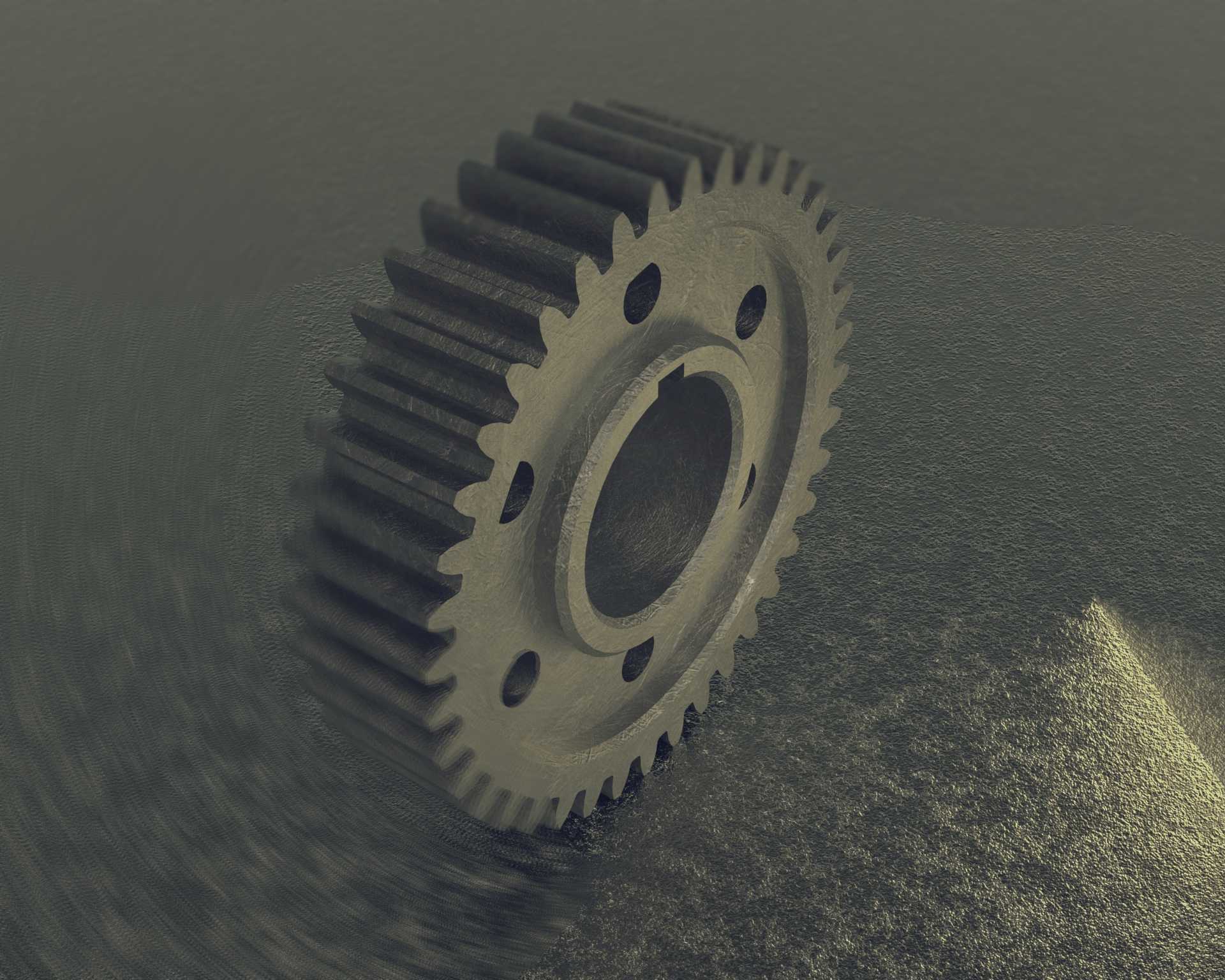

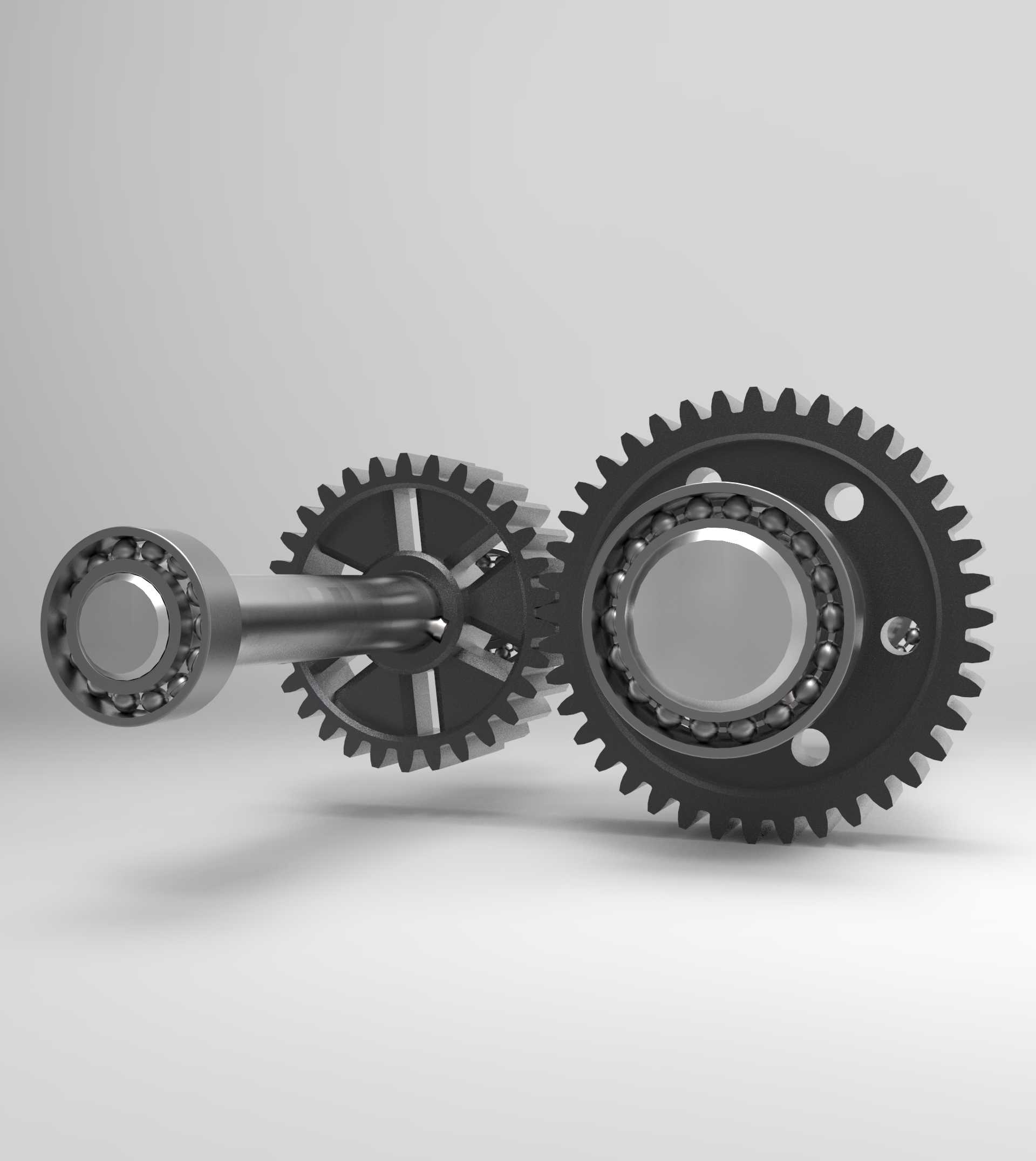

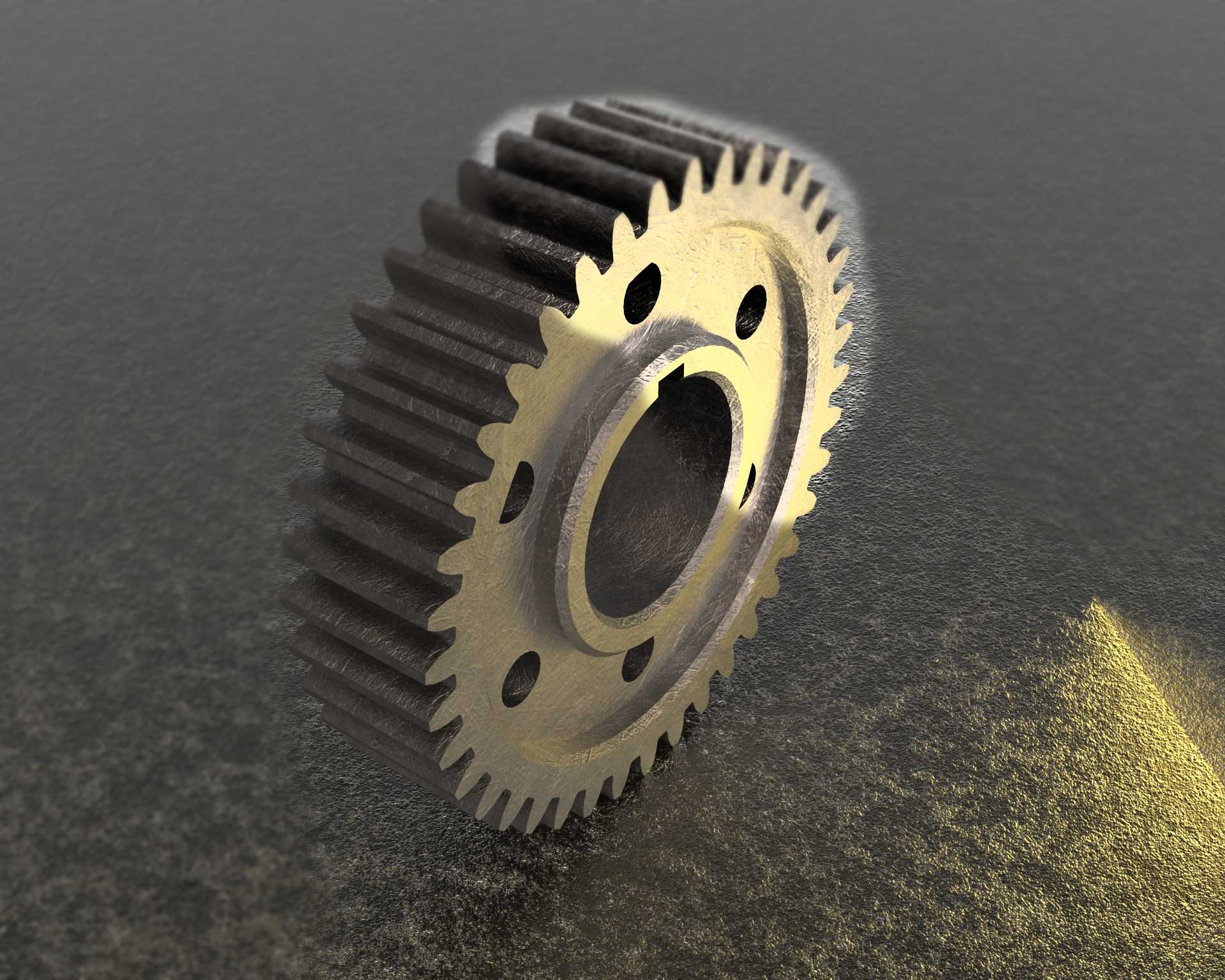

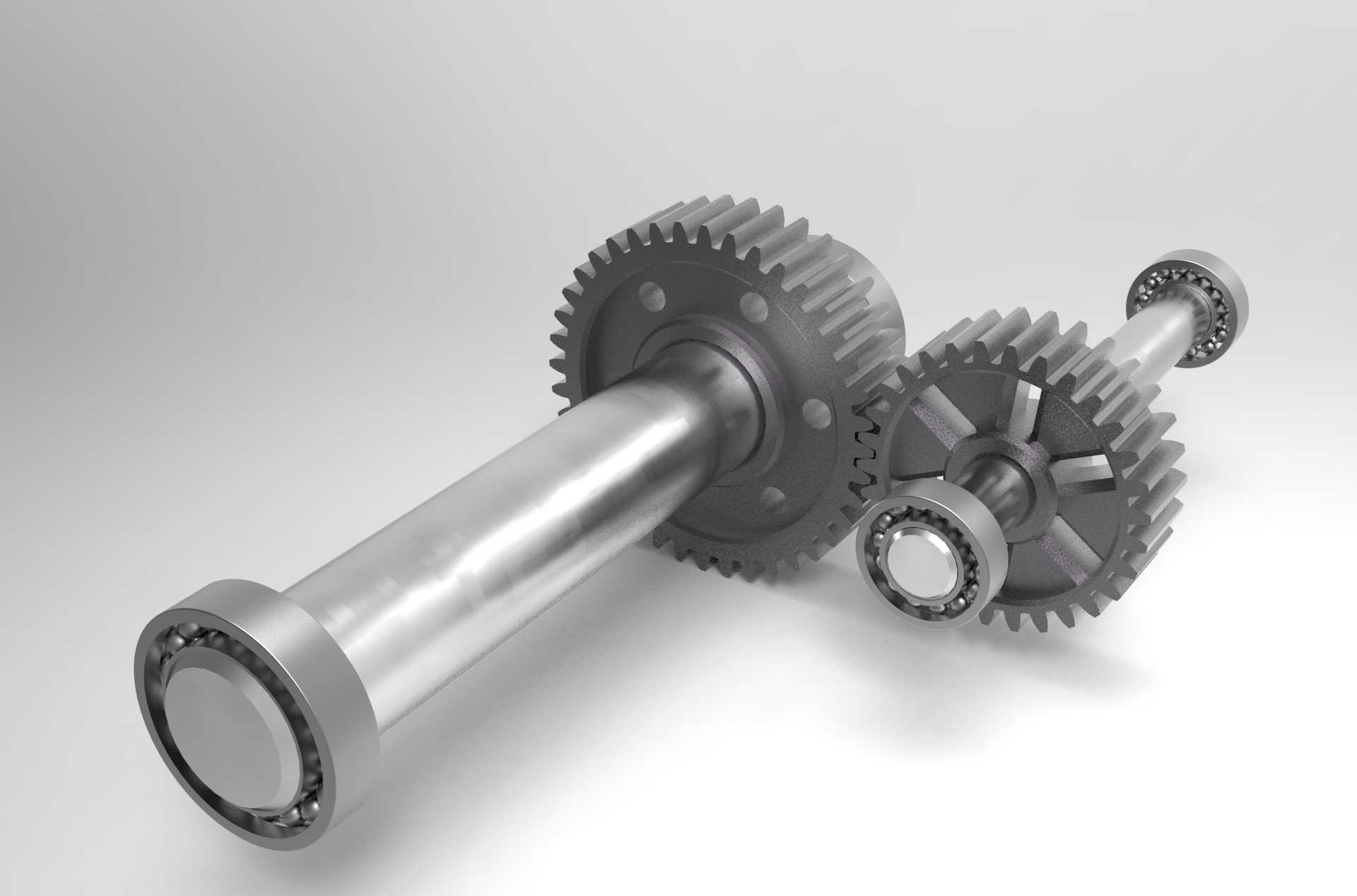

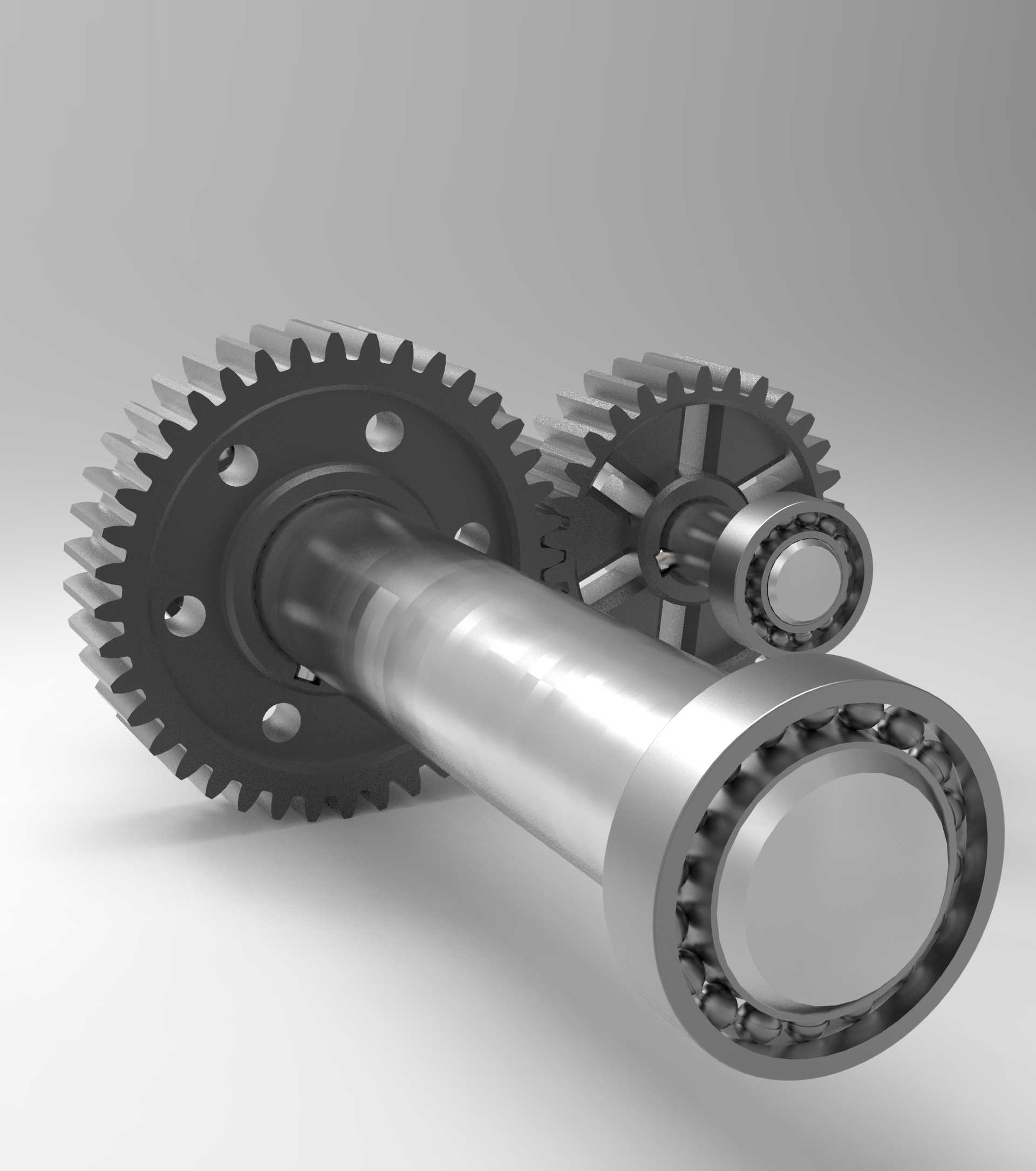

这套齿轮传动组件是机械传动系统中应用极为广泛的核心动力传递部件，常见于中小型工业减速机、机床进给机构、自动化输送设备的动力传输单元，也可适配轻工机械、农用装备的变速传动场景，核心作用是在动力输入与执行端之间实现转速匹配、扭矩放大以及动力转向的平稳传递，保障整套设备的动力输出符合工况负载的运行需求。整套组件采用同轴集成式设计思路，将不同齿数的传动齿轮与主轴做一体化装配布局，搭配两端的滚动轴承做旋转支撑，从结构上减少了多余的连接件带来的装配误差与传动间隙。设计过程中优先考量了传动的平稳性要求，各级齿轮的齿形参数经过匹配调校，啮合间隙控制在合理区间，既避免了间隙过大带来的传动冲击、反向空程问题，也防止间隙过小导致的运转卡滞、齿面异常磨损。轴体部分采用阶梯轴结构设计，不同轴径的台阶面分别承担齿轮定位、轴承内圈限位的作用，安装时无需额外添加过多定位套即可实现各部件的轴向位置固定，有效压缩了整套传动组件的轴向安装尺寸，适配安装空间紧凑的设备腔体。从安装边界来看，组件两端的轴承外圈与设备箱体的轴承位采用基孔制过渡配合，轴端预留的装配段可直接对接动力输入联轴器或者输出端的执行连接件，径向尺寸以最大直径的齿轮齿顶圆为边界，安装时需预留足够的齿侧安全间隙，避免运转过程中齿面与箱体内壁或者相邻部件发生剐蹭。功能特性上，这套多级齿轮组合可实现固定传动比的动力传输，大直径齿轮与小直径齿轮的齿数搭配形成稳定的减速比，能够将输入端的高转速低扭矩动力转换为低转速高扭矩的输出动力，适配需要大负载驱动的工况。齿轮与轴的配合面采用平键连接做周向固定，可传递较大的工作扭矩，避免重载工况下齿轮与轴发生相对转动导致的传动失效。两端配置的滚动轴承能够有效降低轴体旋转过程中的摩擦阻力，同时承受径向载荷与少量轴向载荷，保障轴系长时间高速运转下的稳定性，减少运转过程中的振动与噪音。整套结构的设计兼顾了装配便捷性与运行可靠性，各部件的拆分与更换难度较低，日常维护时可单独拆解磨损的齿轮或者轴承，无需整体更换整套传动单元，能够有效降低设备的后期运维成本。在实际应用场景中，这类齿轮传动组件可根据不同的负载需求调整齿轮模数、齿宽以及轴的材质热处理工艺，适配从轻载的自动化输送线到重载的工业切削设备的不同传动需求，是机械传动领域通用性极强的基础传动结构。
