高精度滚针轴承组件结构设计

滚针轴承作为机械传动系统中核心的支撑类零部件，广泛应用于径向安装空间受限的重载传动场景，在汽车变速箱、工业机器人关节、机床主轴箱、纺织机械辊系、工程机械液压泵等对安装尺寸有严格限制的设备中承担关键作用。不同于常规滚珠轴承依靠点接触承载载荷，滚针轴承采用细长圆柱状滚动体，在相同径向尺寸下可承受更高的径向载荷，同时能有效降低传动过程中的摩擦损耗，保障旋转部件的运转精度与稳定性。

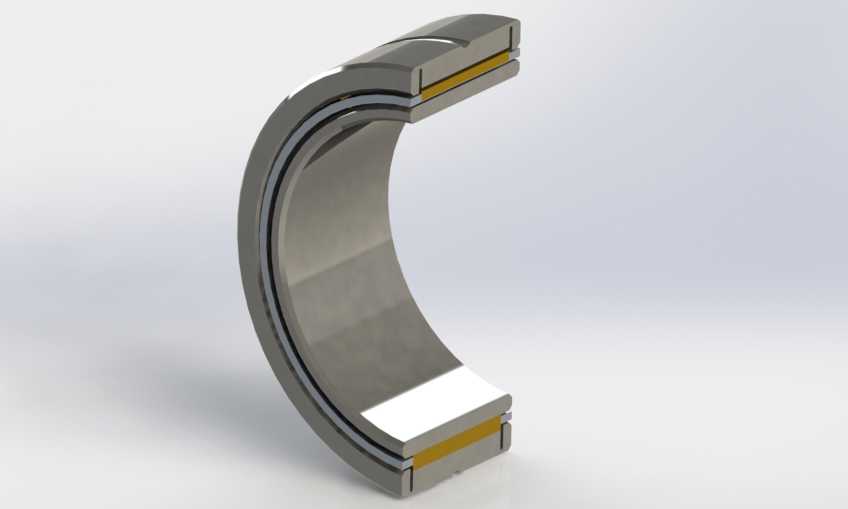

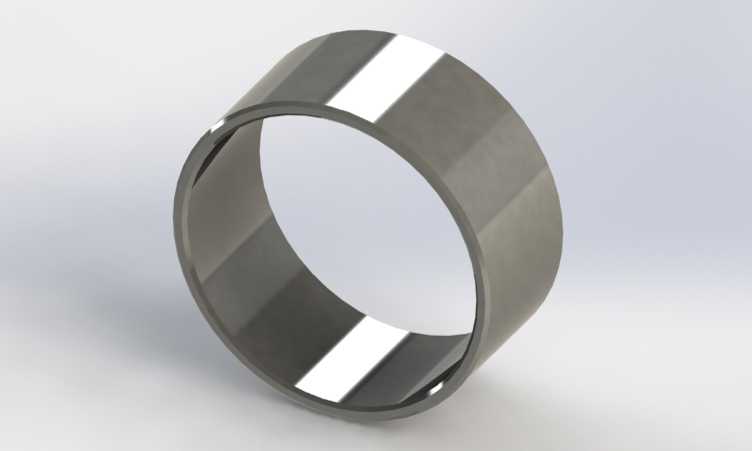

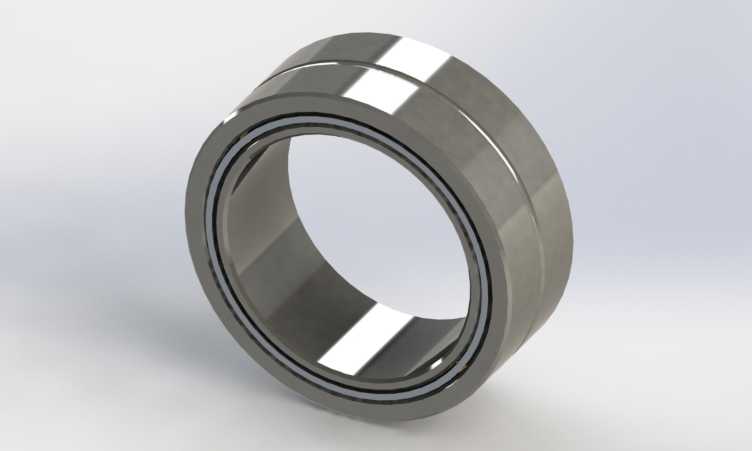

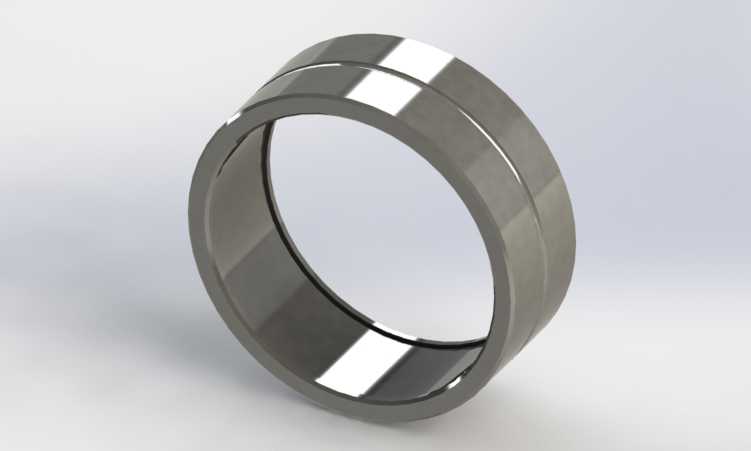

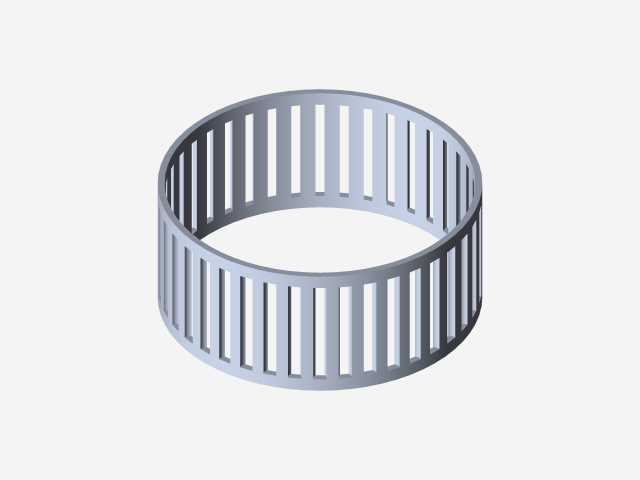

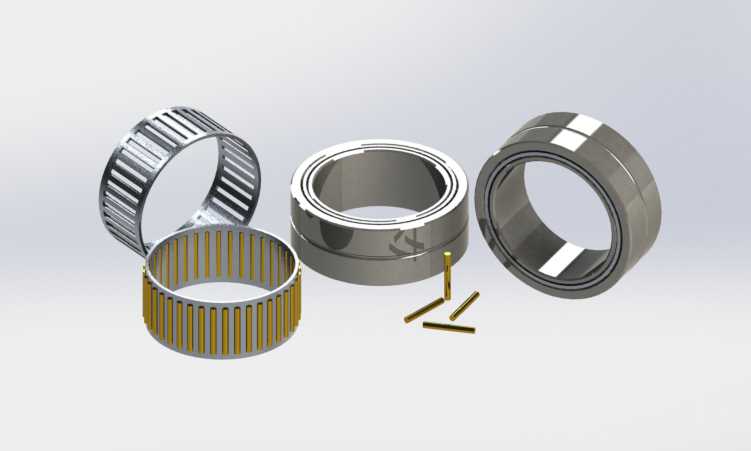

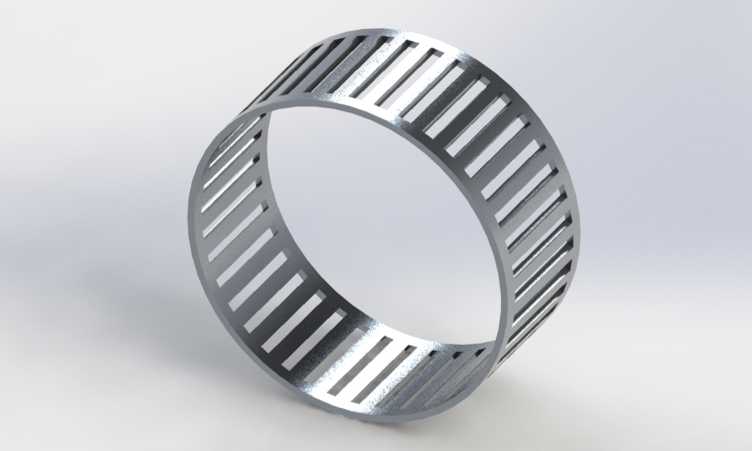

本次设计的滚针轴承组件包含实体套圈结构、冲压外圈结构、保持架组件以及独立滚针四类核心部件，可适配不同工况的安装需求：实体套圈款采用高碳铬轴承钢整体淬硬加工，滚道面经过精密磨削处理，表面粗糙度控制在Ra0.2以内，可承受较高的冲击载荷，适用于重载、转速中等的传动部位；冲压外圈款采用优质冷轧钢板冲压成型，壁厚更薄，可直接压入轴承座孔内使用，无需额外轴向定位，大幅节省安装空间，适用于轻量化、紧凑化设计的设备结构。保持架组件采用铜合金与工程塑料两种材质方案，铜质保持架强度高、耐高温，适用于高温、高载荷工况；工程塑料保持架自润滑性能优异，运行噪音低，适用于对静音要求较高的民用机电设备。

在尺寸设计上，该系列滚针轴承明确了20mm内径、24mm外径的安装边界，宽度尺寸可根据不同应用场景灵活适配，安装时需保证轴颈与座孔的同轴度公差控制在0.01mm以内，轴颈表面硬度不低于HRC60，座孔配合公差选择H7级，避免过盈量过大导致轴承内部游隙过小引发运转卡滞，或间隙过大导致滚道偏载加剧磨损。设计过程中针对滚针的修形做了特殊处理，滚针两端采用对数曲线修形，可有效降低边缘应力集中现象，避免轴承在重载偏载工况下出现滚针端部早期点蚀失效，大幅提升轴承的额定使用寿命。滚针与滚道之间的初始径向游隙经过精准计算，既保障了低温环境下运转无卡滞，也避免了游隙过大导致的旋转精度下降、振动噪音增大等问题。不同结构的组件可单独拆分使用，也可组合装配为完整轴承单元，适配不同设备的维修替换与整机装配需求，在保障承载能力的前提下最大化压缩径向安装尺寸，帮助设备实现紧凑化、轻量化的设计目标。
