奥运游泳场馆配套锅炉房系统布局设计

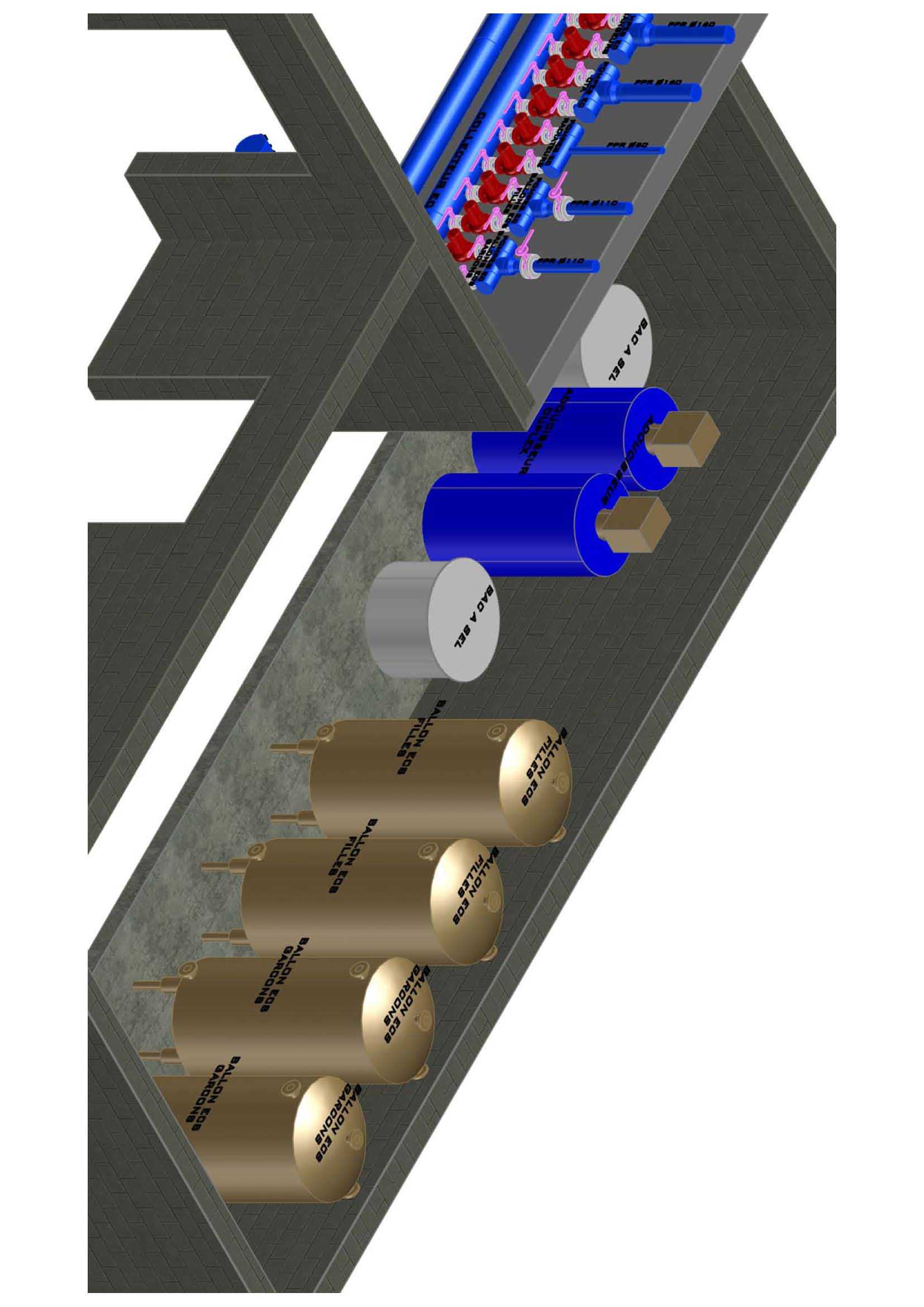

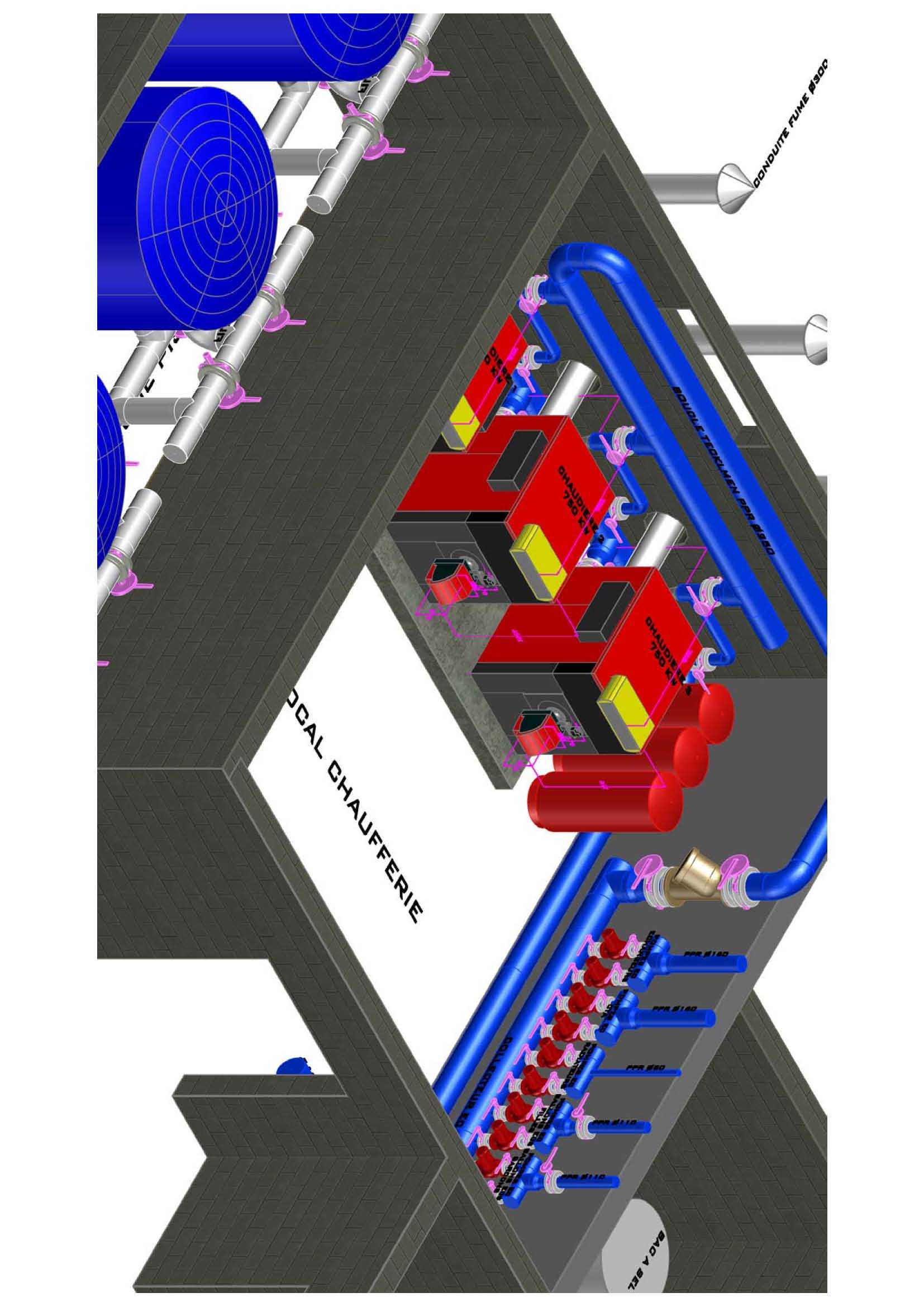

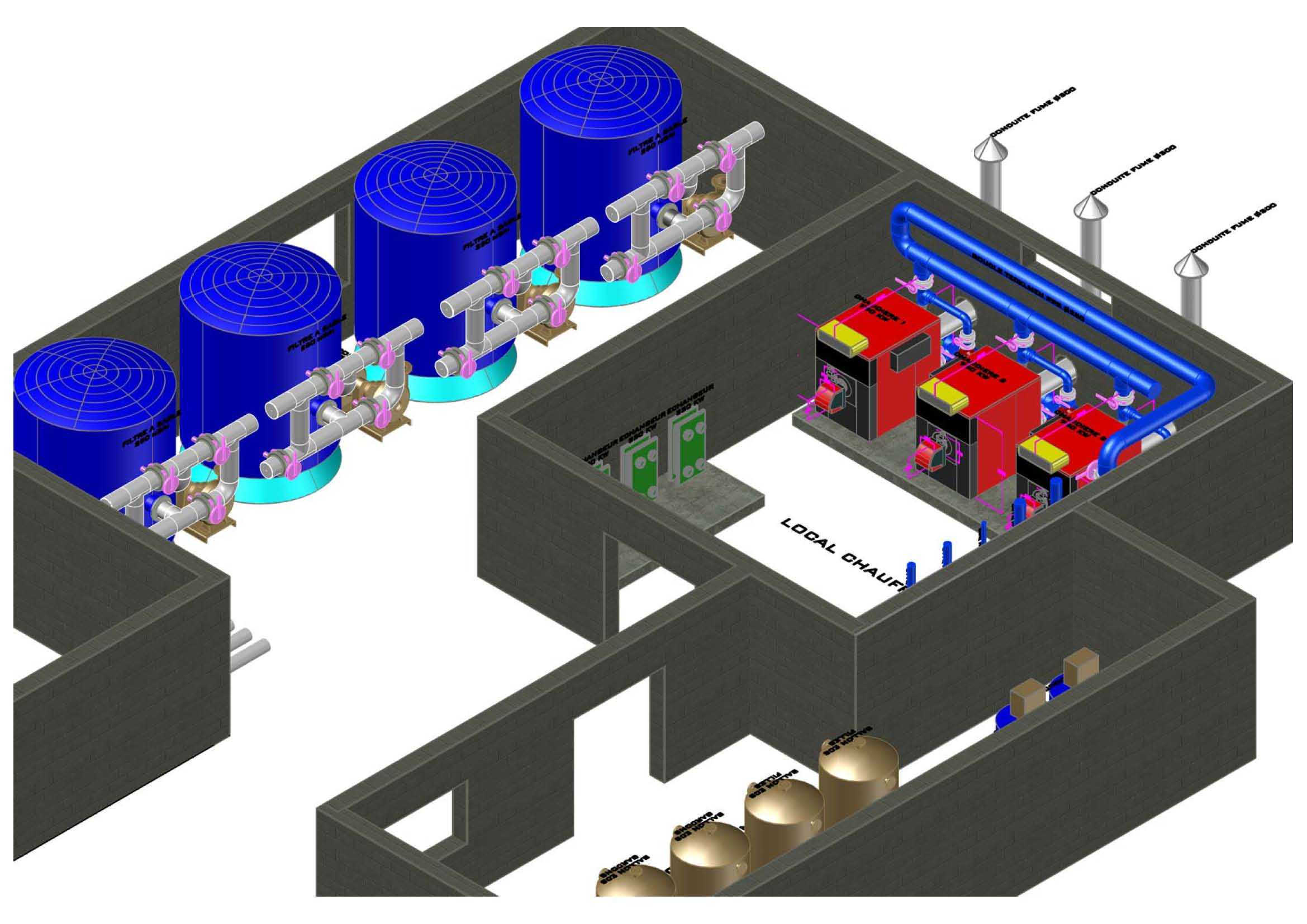

该三维设计作品呈现的是大型奥运游泳场馆配套的锅炉房整体系统布局，核心服务于游泳场馆的池水恒温加热、场馆冬季采暖、淋浴热水供应三大核心场景，是保障游泳场馆全年稳定运营的核心热力枢纽。整套系统在设计阶段充分结合大型赛事场馆的高可靠性、高负荷连续运行需求，采用多台卧式承压热水锅炉并联排布的架构，单台锅炉可独立启停调控，既能够在赛事高峰期满负荷联动运行，满足泳池大水量恒温、大空间采暖的峰值热需求，也可在非赛事时段、低客流场景下单独启动单台锅炉维持基础热负荷，大幅降低非峰值时段的能源损耗。从设计思路来看，整套锅炉房布局严格遵循热力系统的流体输送逻辑，主供水、主回水管道采用大管径蓝色管路沿锅炉组前端通长铺设，每台锅炉的进出水口均通过独立支管与主管道连接，支管段配套设置独立控制阀门，可在单台设备检修时单独切断支路，不影响其余锅炉的正常运行，充分保障场馆供热的连续性。管道排布充分预留了操作检修空间，锅炉组与侧方墙体之间预留了足够的设备通行、运维操作通道，管道转弯处均采用平滑圆弧过渡设计，减少管路内部的流体阻力，降低循环水泵的运行功耗。设备排布上，四台卧式锅炉沿墙体一字排开，锅炉尾部预留烟道安装空间，可直接对接外部排烟系统；侧方区域设置了分集水器、循环泵组、水处理设备的安装位，与主锅炉组通过短距离管道连接，缩短热力输送路径，减少管路热损耗。整套布局充分考虑了现场安装的边界条件，所有设备的安装定位均匹配常规锅炉房的建筑层高、墙体承重要求，管道支吊架的预设位置避开了建筑结构梁、预留洞口位置，无需对建筑主体进行额外改造即可完成现场安装落地。系统还预留了水质监测、温度压力传感的安装点位，可直接对接场馆的智能运维系统，实现供热参数的实时监控与自动调节，完全匹配大型专业游泳场馆的运营标准。
