工业制冷系统配套卧式缓冲罐体结构

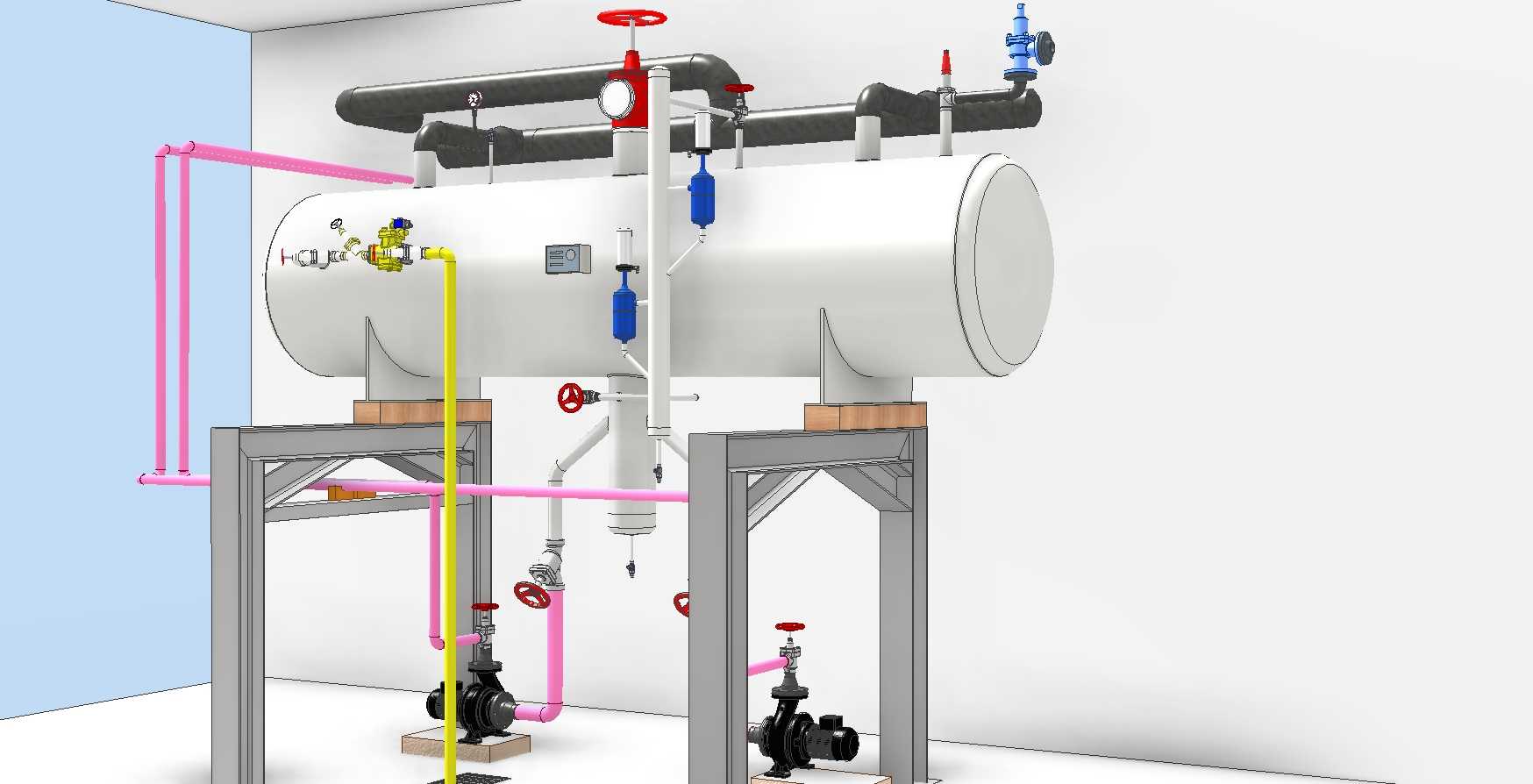

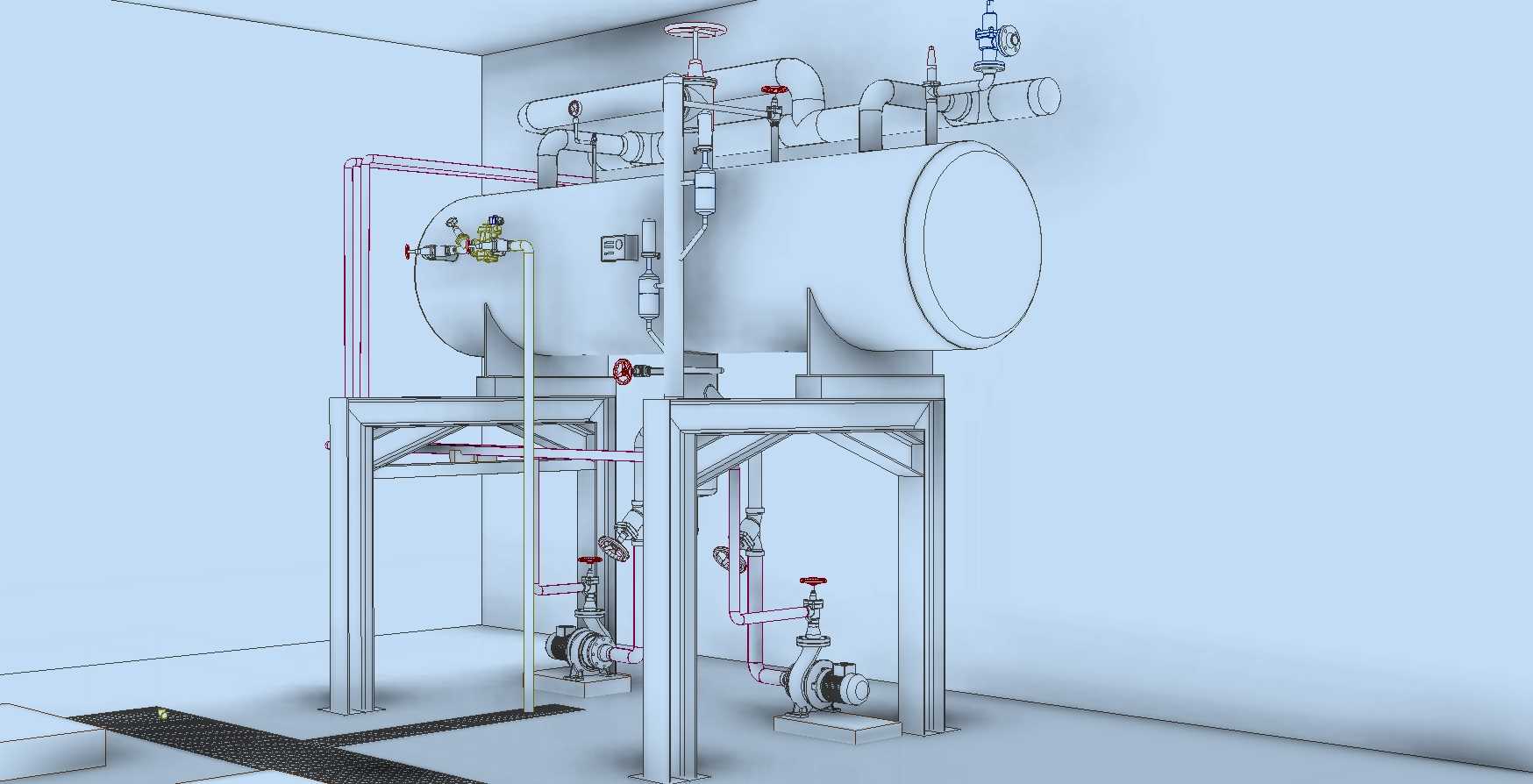

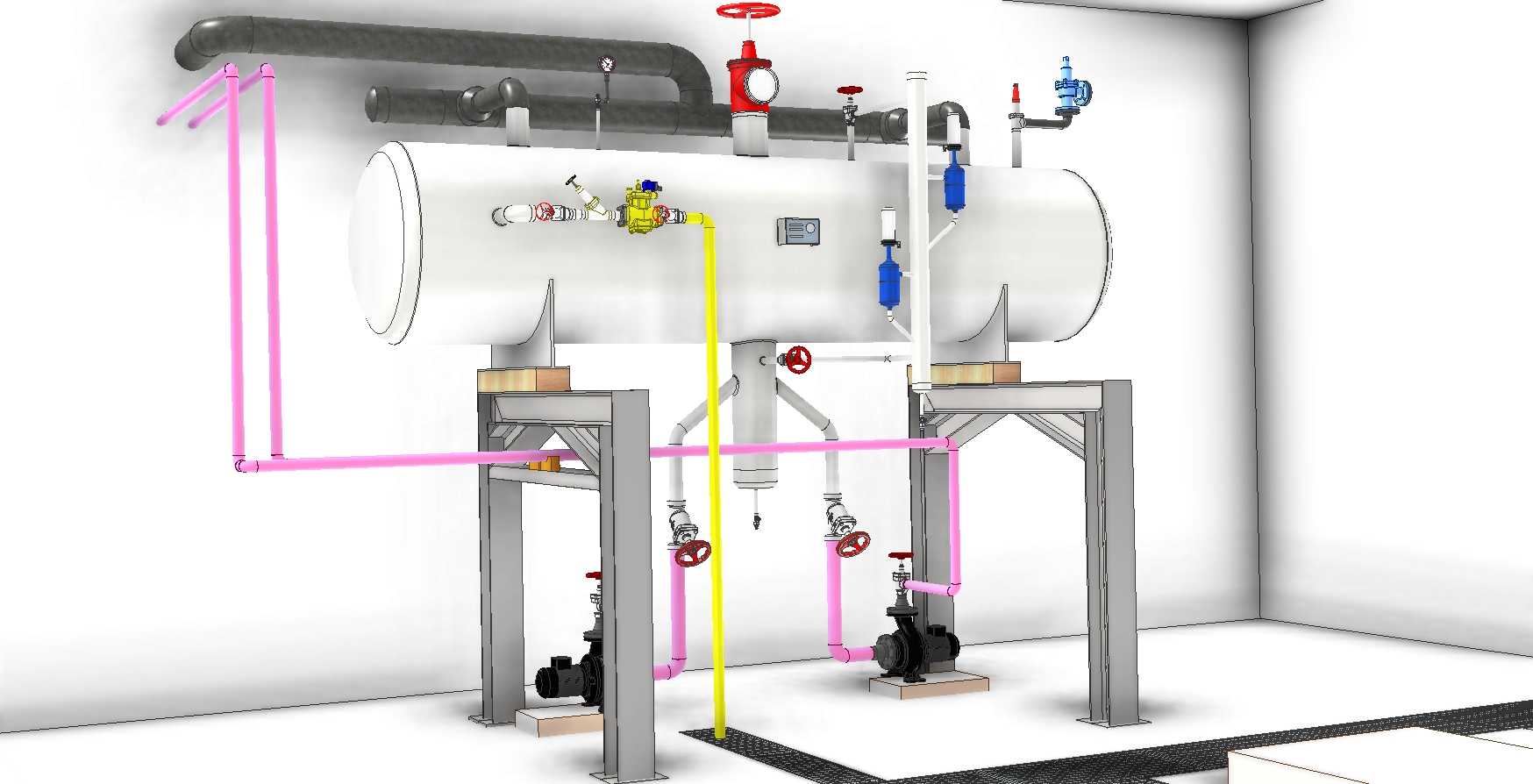

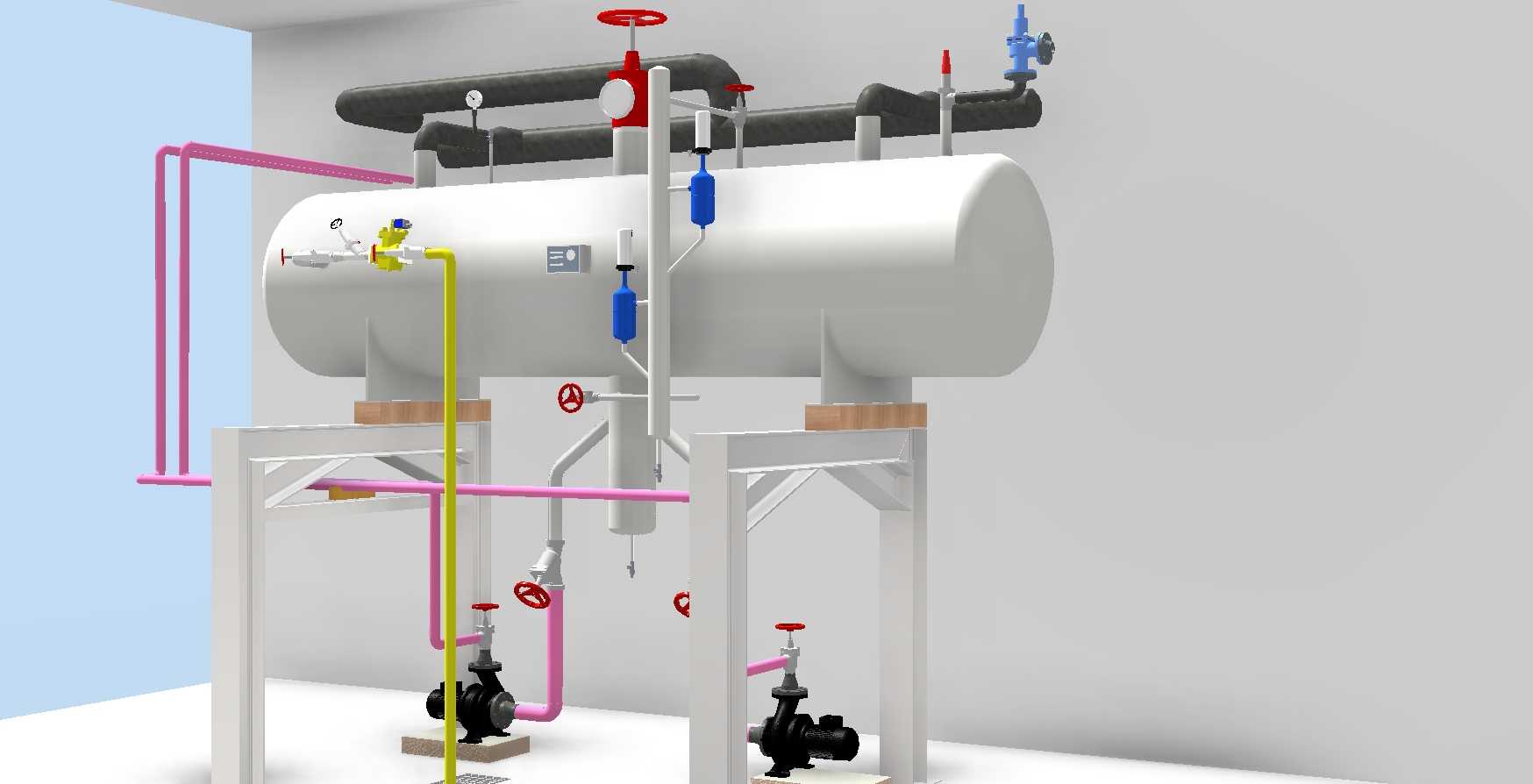

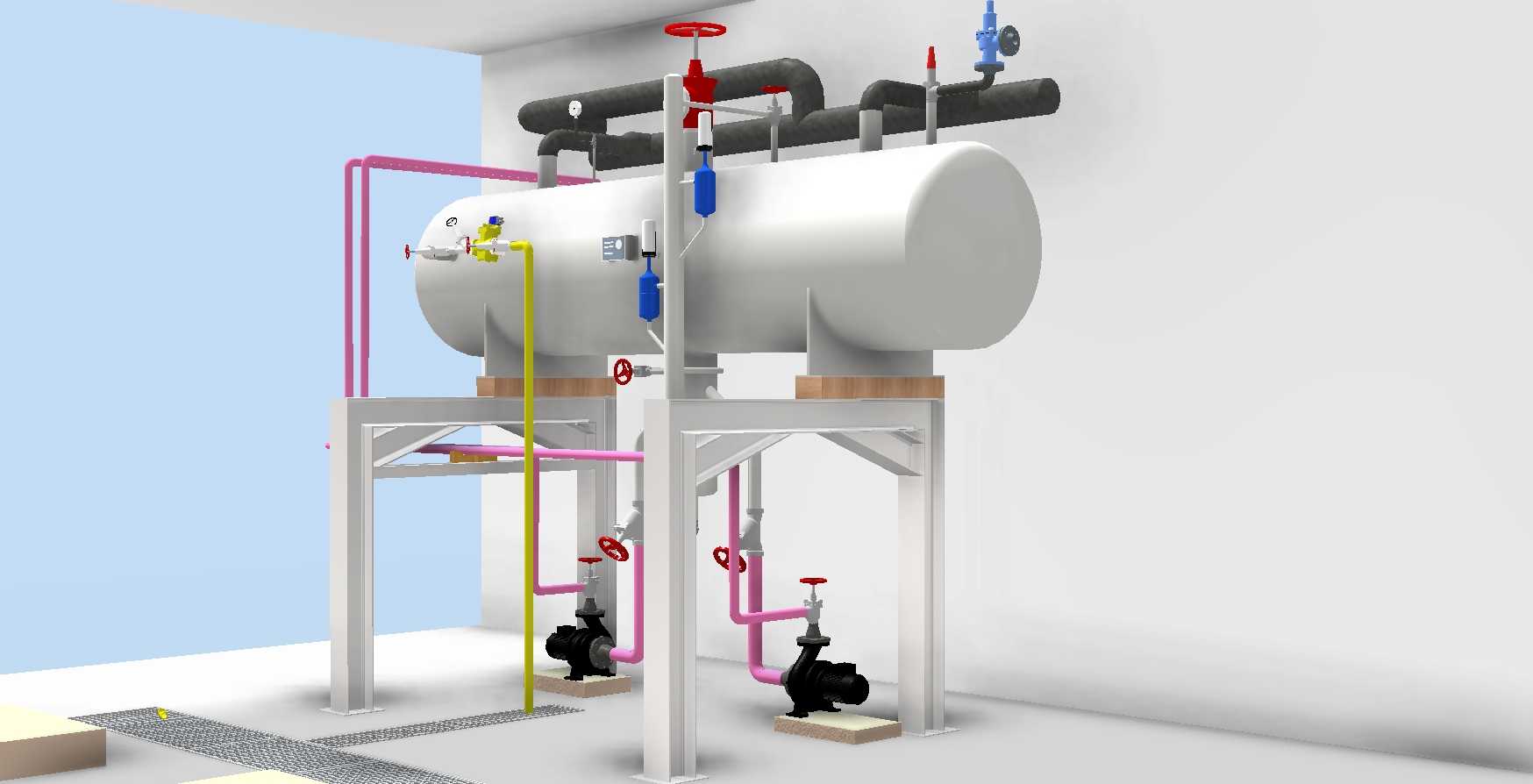

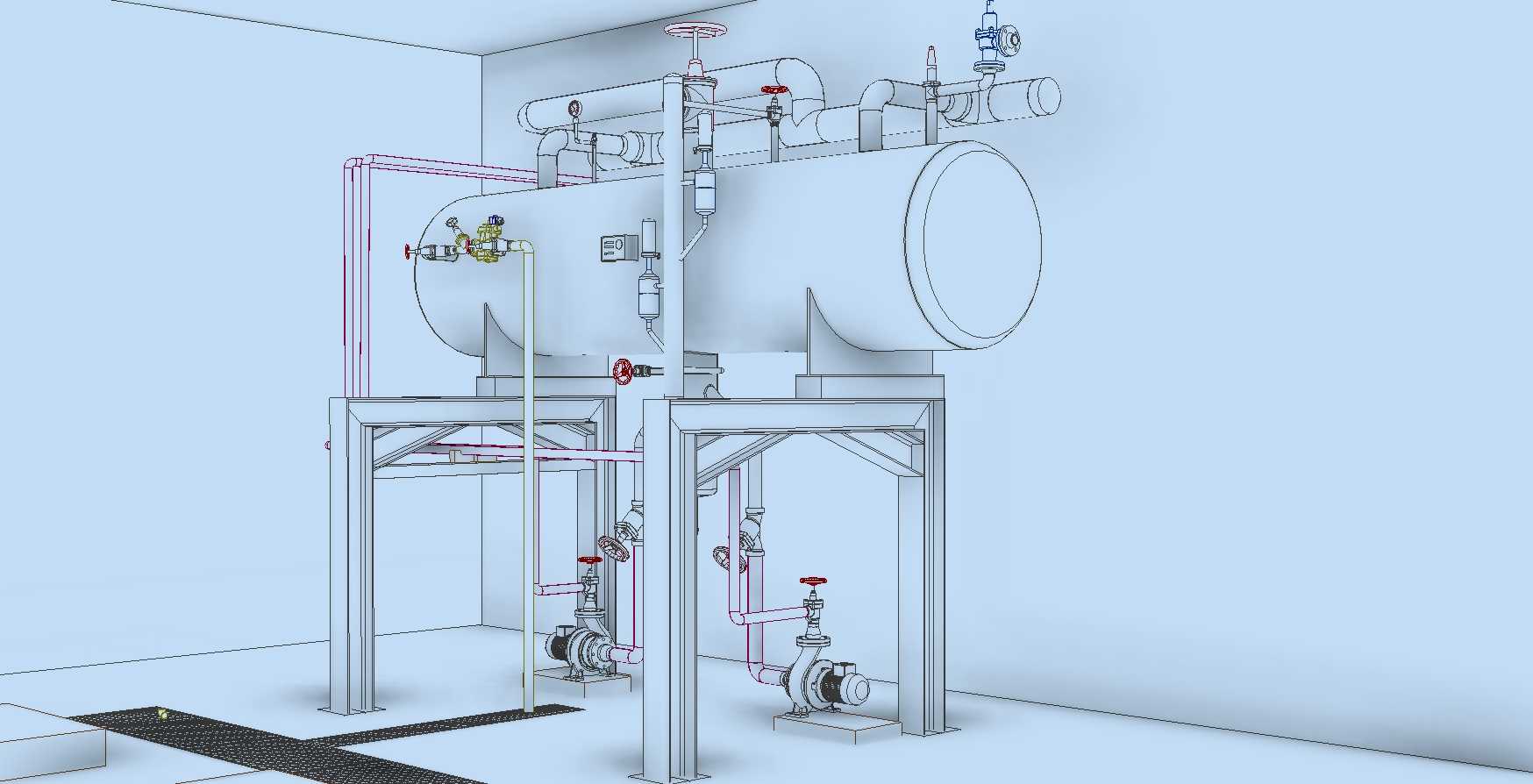

该缓冲罐体主要应用于大中型工业制冷循环系统中，常见于食品冷冻冷藏生产线、大型商用中央空调冷站、化工低温工艺冷却工段、冷链仓储制冷机组等场景，作为制冷回路里的气液分离与压力缓冲核心辅件存在，能够有效平衡制冷压缩机启停、负荷波动带来的系统压力骤变，避免液态制冷剂直接冲入压缩机造成液击损坏，同时可暂存系统循环过程中的富余制冷剂，稳定整个制冷回路的冷媒供给压力，保障制冷系统长时间连续运行的可靠性。从功能特性来看，罐体本体采用卧式承压结构设计，顶部集成了多组不同管径的工艺接管，分别对应高压气态冷媒输入、低压气态冷媒输出、安全阀泄放、压力表检测、液位传感检测等功能接口，侧面布置的液位控制组件可实时监测罐内冷媒液位高度，配合底部引出的供液管路与截止阀组，可根据系统负荷动态调整供液量；罐体底部配套的两组立式支撑支架，采用型钢焊接成型，支架与罐体之间设置有木质隔热垫，能够减少冷量通过支撑结构向外界传导，降低系统冷损。在设计思路上，整体结构充分考虑了工业现场的安装维护需求，所有手动阀门的操作手轮均布置在人员站立可触及的高度范围，阀门的排布预留了足够的扳手操作空间，避免相邻管路与阀门出现操作干涉；不同功能的管路采用差异化的色彩标识，可帮助现场运维人员快速区分高压液管、低压气管、安全泄放管路等不同回路，降低误操作风险；罐体上的仪表、传感器接口均采用标准法兰连接结构，便于后期运维过程中快速更换损坏的检测元件。从安装边界来看，卧式罐体的整体长度适配常规工业制冷机房的设备排布间距，底部支架的安装孔位可直接与机房地面的预埋地脚螺栓配合固定，外接管路的接口位置与角度充分匹配常规制冷机组的管路走向，无需额外定制大角度异形弯头即可完成管路对接，罐体整体的重心落在两组支撑支架的中心区域，安装后无需额外加装防倾覆固定结构即可满足运行稳定性要求，配套的管路阀门均采用工业制冷领域通用的连接尺寸，可直接与同规格的商用制冷管路配件互换。
