Arduino控制双轴太阳跟踪装置结构设计

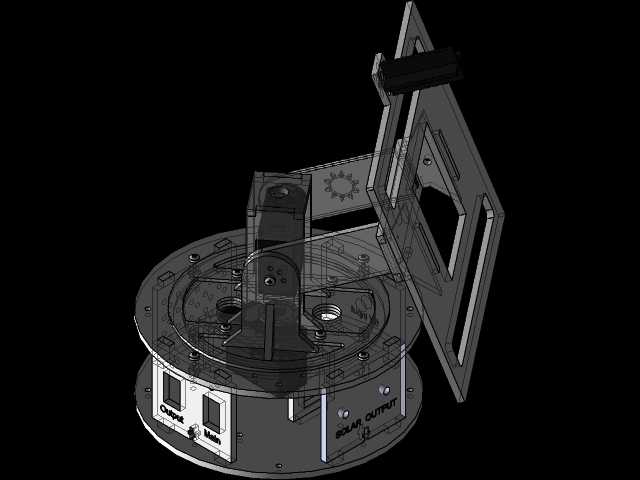

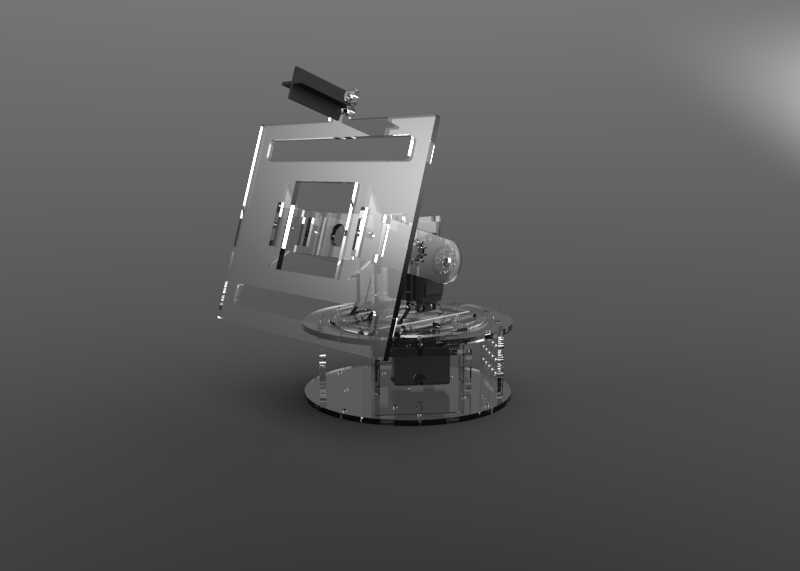

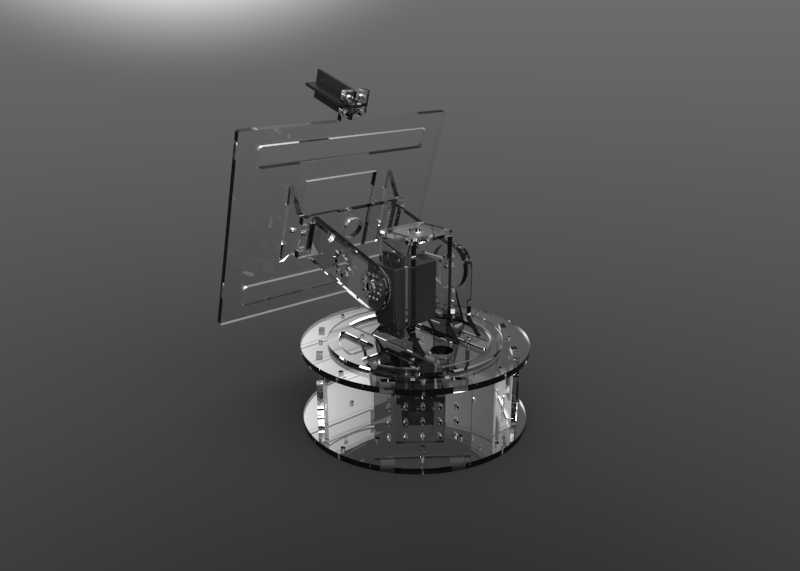

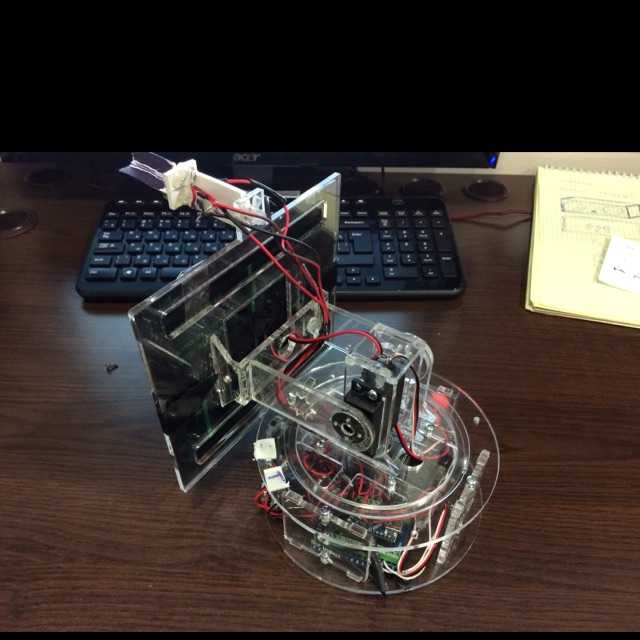

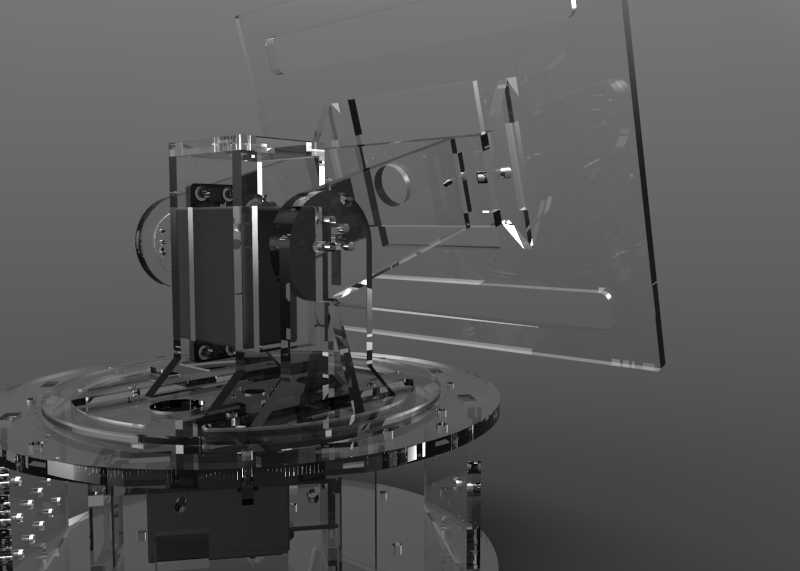

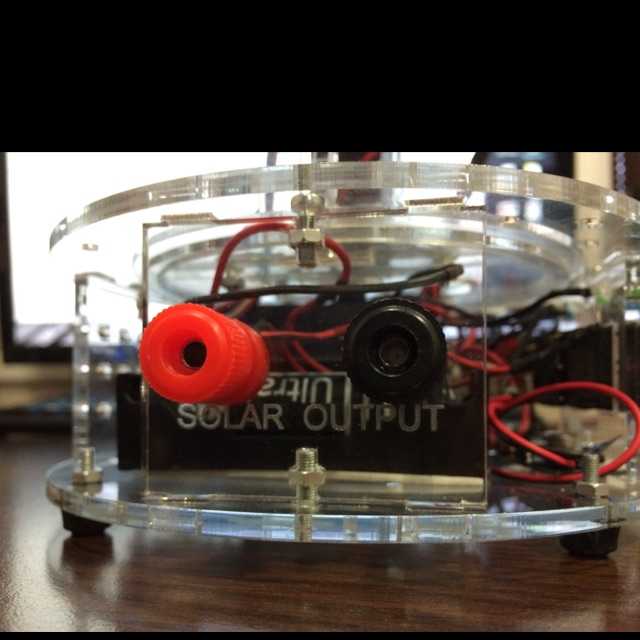

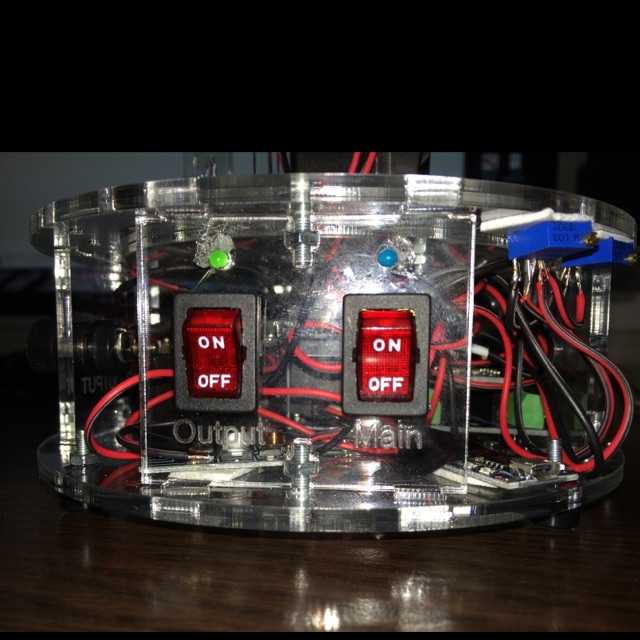

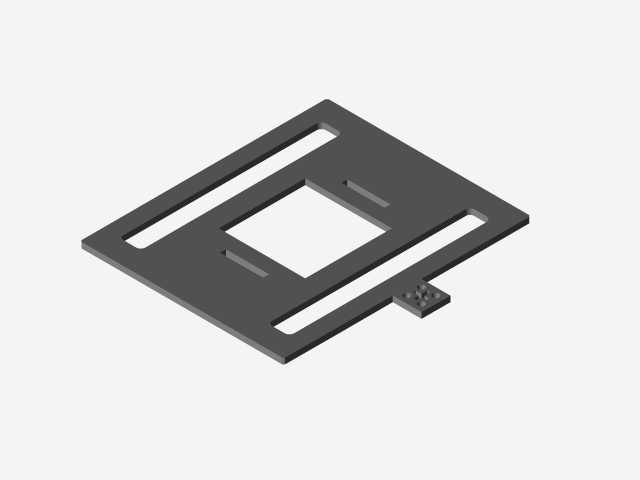

这款双轴太阳跟踪装置主要面向小型分布式光伏实验、户外离网供电教学演示、微型太阳能供电系统配套场景使用，核心作用是通过实时追踪太阳方位角与高度角，让搭载的太阳能电池板始终保持与入射光线垂直的受光姿态，相比固定角度安装的同规格电池板，能够有效提升15%-30%的光能接收效率，尤其适合光照角度随时间变化幅度大的中低纬度地区使用，也可作为高校新能源专业、开源硬件实践课程的教学实操载体。装置整体采用双层回转支撑结构，底部为水平方位旋转基座，可实现360度全周向角度调整，上层为俯仰角度调节支架，可覆盖0到90度的高度角调节范围，能够适配从日出到日落全时段的太阳位置追踪需求。其搭载平台预留了165mm×135mm的标准安装位，可直接适配额定电压5V、容量500毫安时的常规小型太阳能电池板，安装边界清晰，用户无需额外打孔改孔即可完成电池板的固定装配。整套装置的结构件以4mm厚度亚克力板材为主要原料，全部采用激光切割工艺加工成型，零部件之间通过M3规格的螺钉与螺母完成拼接装配，无需复杂的粘接或焊接工序，普通爱好者参照装配指引即可在短时间内完成整机组装，拆装维护也十分便捷。驱动部分采用两台标准尺寸舵机分别负责水平回转与俯仰摆动的动力输出，舵机安装位做了限位卡槽设计，可避免运行过程中出现舵机移位、传动偏差的问题。感知层布置了四枚光敏电阻作为光线检测元件，分别安装在受光平台的四个方位，通过对比不同方位光敏电阻的阻值差异判断光线入射角度，将信号传递给控制单元后驱动舵机调整姿态，同时配套两枚LED指示灯用于显示设备运行状态，装置侧面预留了两个通用电源输入端口，可直接适配实验室常规直流电源供电，接线端口做了防呆设计，能够降低新手用户接反线路的概率。整套结构在设计时充分考虑了小型化使用场景的需求，整体底座直径控制在200mm以内，俯仰支架抬升至最高位置时整体高度不超过280mm，占用桌面空间小，既可以放置在实验台面上完成教学演示，也可以固定在户外小型支架上为微型离网设备供电，结构件的拼接公差控制在0.2mm以内，舵机传动间隙小，追踪过程运行平稳，不会出现明显的抖动或回差问题。
