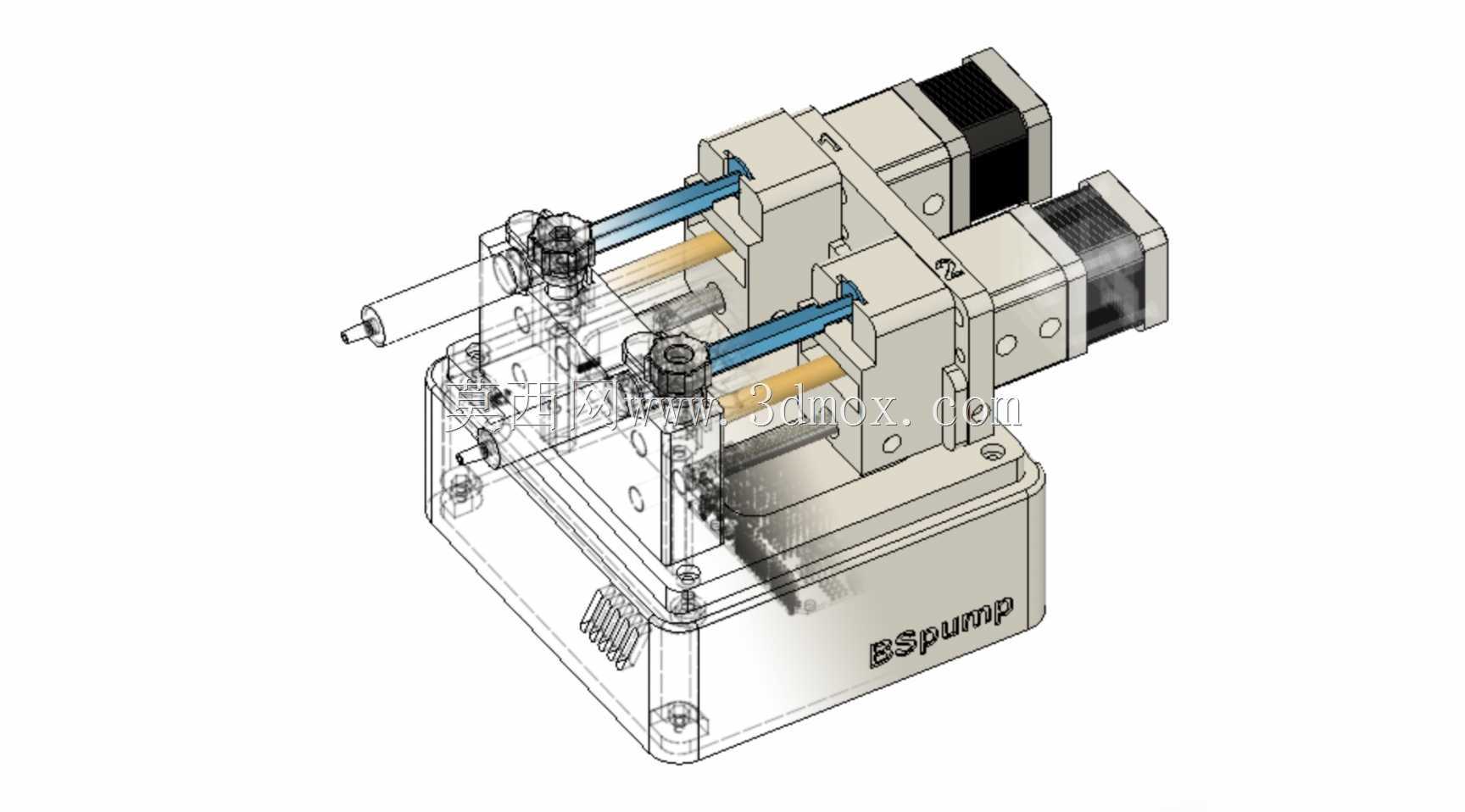

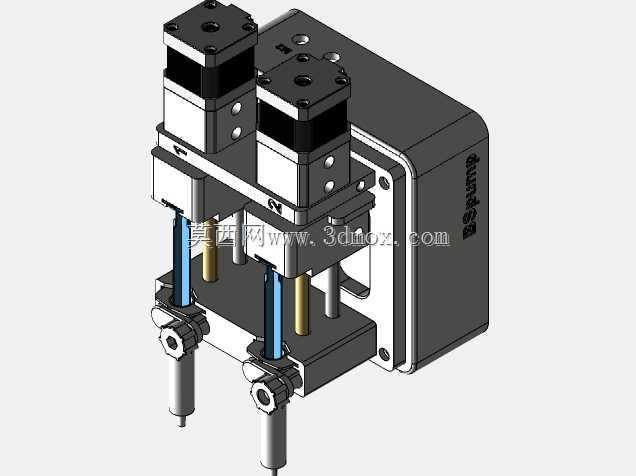

双驱动微流控生物打印注射泵结构

　　这套双通路注射泵结构，核心面向微尺度流体精准输送场景落地，在生物3D打印、微流控芯片实验、微量试剂配比这类对流体输出稳定性要求极高的工况下，能实现两路流体的独立或协同推送，解决单通路泵无法完成多材料梯度混合、同步交联输送的痛点。从实际使用逻辑出发，设计阶段优先考虑了桌面级设备的安装边界，整体底座采用一体化矩形承托结构，安装孔位沿底座四边对称分布，可直接固定在标准光学实验平台或生物打印机架上，不需要额外加工转接板，垂直方向的高度控制在常规实验设备的操作视线范围内，操作人员更换注射器时不需要抬臂过高，长时间操作的疲劳度更低。

　　驱动部分采用双伺服电机直连丝杆的传动方案，没有额外的同步带减速结构，从根源上避免了带传动带来的回程间隙，每一路推块的行进位移分辨率可以满足微升级别流体的推送精度要求，推块与注射器推杆接触的位置做了自适应浮动设计，能兼容不同规格的标准实验室注射器，不需要针对不同容量的注射器更换定制夹具，更换耗材的时间能压缩到十秒以内，适配实验场景下频繁切换试剂的使用需求。

　　结构的受力框架采用叠层式安装设计，电机固定座、丝杆支撑座、注射器夹持座全部定位在同一根基准型材上，装配时只需要打表校正一次导轨与丝杆的平行度，就能保证双通路的推送同轴度，不会出现推块偏载导致的推杆卡滞、漏液问题。注射器夹持位置设计了快拆压块，压块的圆弧卡槽做了不同半径的适配槽，从1ml到10ml的标准塑料注射器都能直接卡入固定，压块的锁紧力通过扭簧预紧，既不会压裂注射器针筒，也能保证推送过程中针筒不会发生轴向窜动。

　　考虑到生物实验场景的清洁需求，所有与试剂、实验环境接触的外露结构件都做了圆角钝化处理，没有清洁死角，日常使用时用75%酒精擦拭就能完成表面消毒，底座的接线端全部布置在设备后侧，不会干涉正面的注射器更换操作，走线槽内置在框架型材的凹槽内，外部没有裸露的线缆，避免实验过程中线缆被剐蹭导致的位移偏差。

　　在流体控制的实际表现上，双通路可以独立设置推送速度和行程，既可以实现两路流体按固定流速比同步推送，完成生物墨水与交联剂的原位混合打印，也可以单通路独立工作，完成微量试剂的定量加注，推块的回程速度可以单独设置，快速回程时不会带动注射器推杆回拉造成的试剂倒吸，能有效避免管路污染。设备的前端预留了标准鲁尔接头的安装空间，注射器出口可以直接连接通用的流体管路或打印喷头，不需要额外定制转接头，和开源的生物打印控制软件适配时，只需要对应设置每一路的电机步距和丝杆导程参数，就能直接接入控制系统，不需要修改底层硬件逻辑。

　　从安装维护的角度看，整套结构的模块化程度很高，电机、丝杆、推块、夹持座都可以单独拆卸更换，日常维护时不需要拆解整个底座，丝杆的润滑注油孔设计在支撑座的外侧，定期保养时不需要拆卸外部护板就能完成注油操作，护板采用透明亚克力材质，既可以遮挡内部传动结构避免杂物落入，也能直接观察推块的行进位置，方便操作人员直观判断剩余试剂量。
